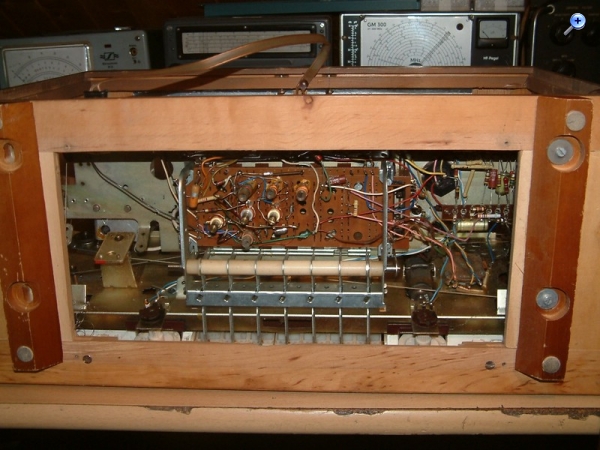

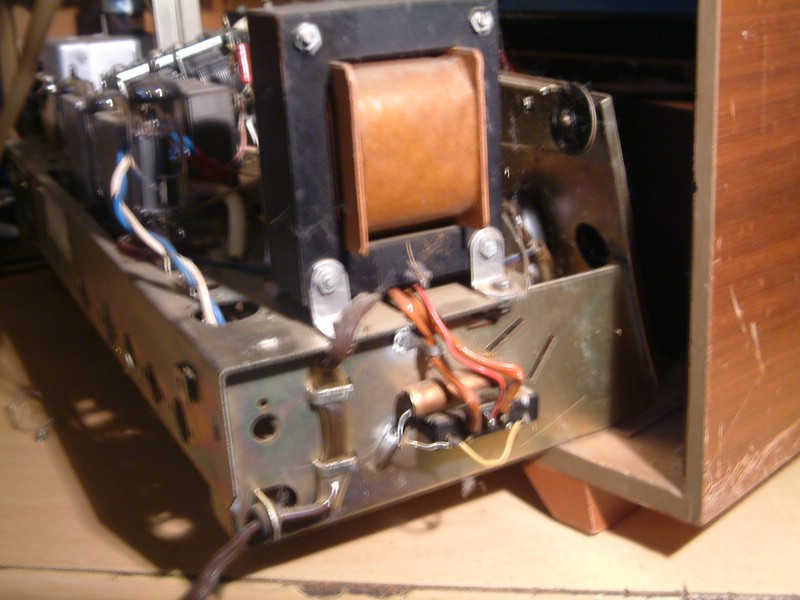

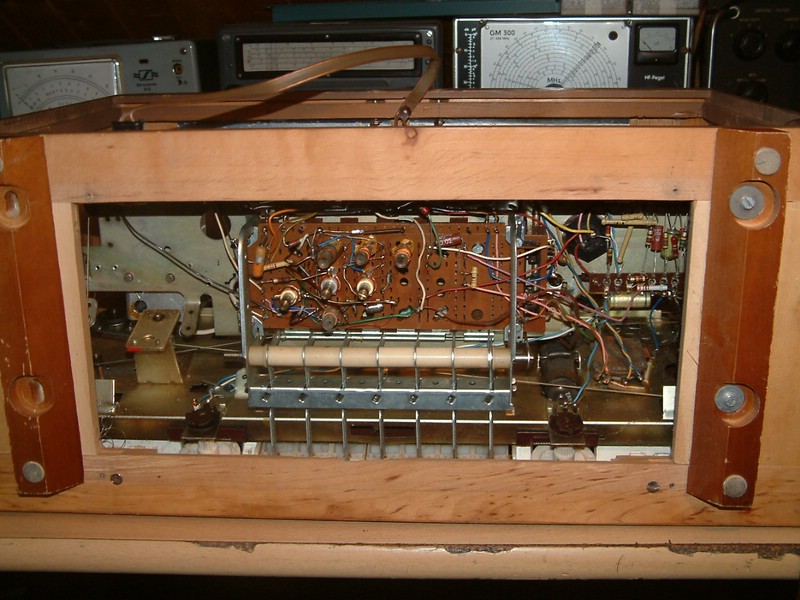

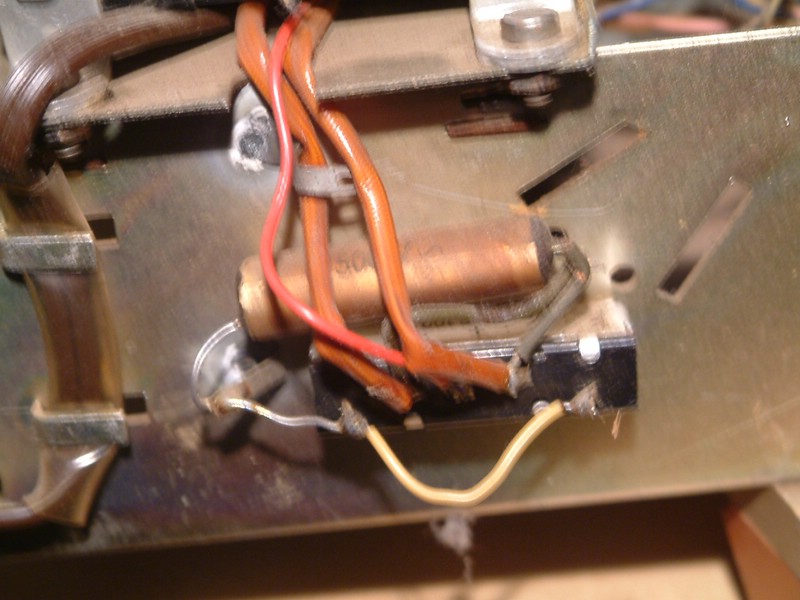

Eingeschaltet: Netztrafo brummt laut, sofort wieder aus. Gerät ausgebaut, auf dem Brückengleichrichter sitzt ein Doppelkondenstor, der hatte eine marode Anschlußdrahtisolierung und Kontakt zum Chassis gefunden. Behoben, Test: Trafo nun zufrieden, 286V an der Endstufe (warm), um 6V an der Kathode EL84 = prima,
UKW: tot LMK: laut pfeifende Rückkopplung.
Gefunden: Da hat doch jemand der kein Radiopraktiker liest die ECH81 gegen eine EF80 getauscht Neue ECH81 reingesteckt, Test: Musik auf allen Bändern, Radio lebt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Martin, hast du den Doppel C auch auf erhöhten Leckstrom geprüft ?, nicht das er dadurch den Trafo überlastet, ebenfalls prüfwürdig der Koppel C und der C zur Kappung von Impulsspitzen (falls vorhanden) an der Primärseite des AÜ in der NF-Endstufe.
