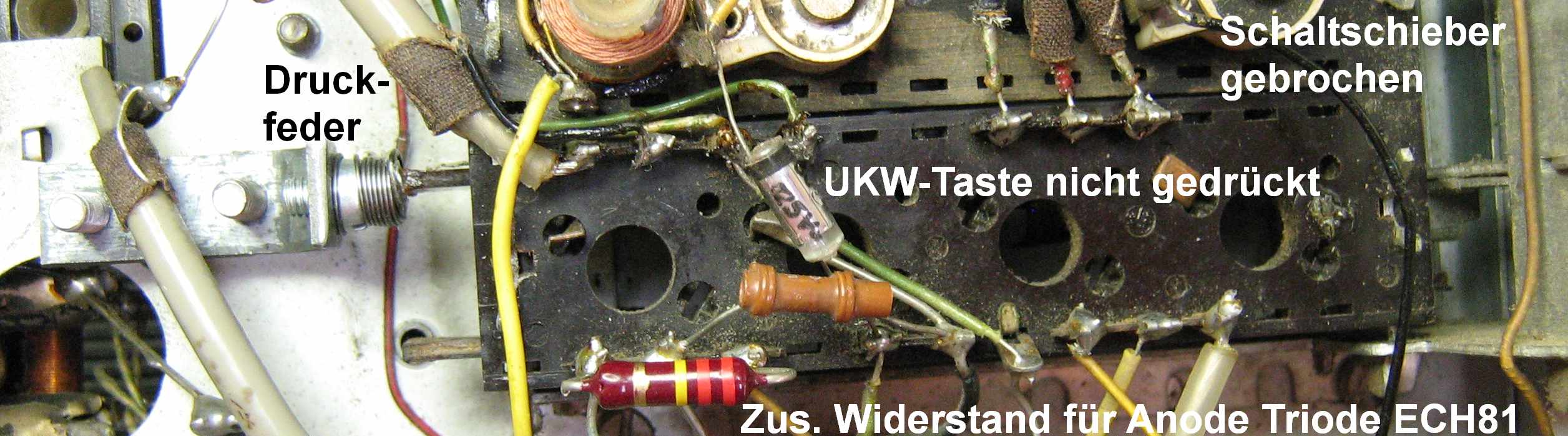

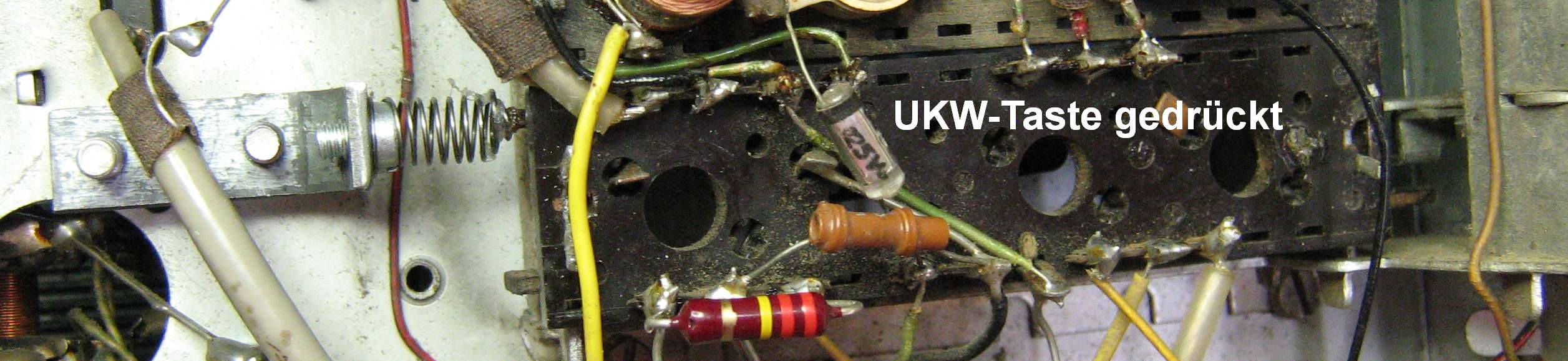

so ging es mir bei der Instandsetzung eines Graetz "Musica 4R/217". Einer der zwei gemeinsam von der UKW-Taste betätigten Schaltschieber war am Anlenkpunkt der Mechanik schlichtweg abgebrochen. Damit griff der Hebel der UKW-Taste beim Drücken hier ins Leere. Die Lösung war so einfach wie schnell gemacht - siehe Bilder:
Die Teile stammen aus der immer in Griffweite befindlichen "Grabbelkiste", die bekanntlich in keiner Werkstatt fehlen darf! Das Radio funktioniert wieder einwandfrei.
Nebenher: Der 220k-Widerstand wurde von mir nachgerüstet. Er liefert auch bei UKW-Betrieb einen kleinen Anodenstrom für das Triodensystem der ECH81 und verzögert bzw. verhindert damit die gefürchtete Zwischenschichtbildung in der Kathode, was zu ihrer Ermüdung führt.
!!!
