Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Hallo zusammen,

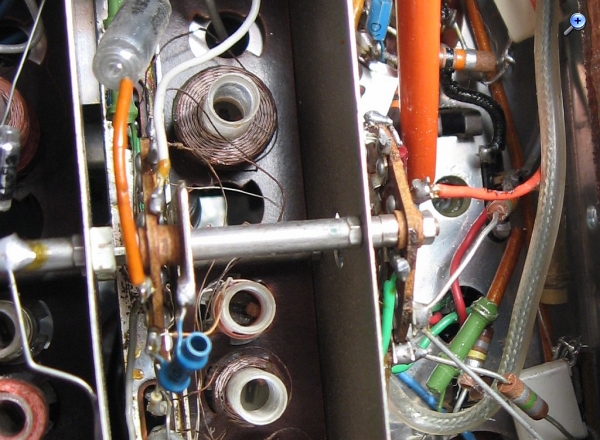

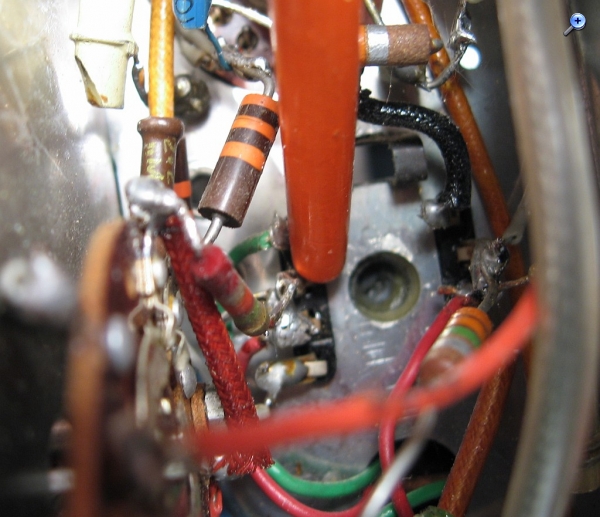

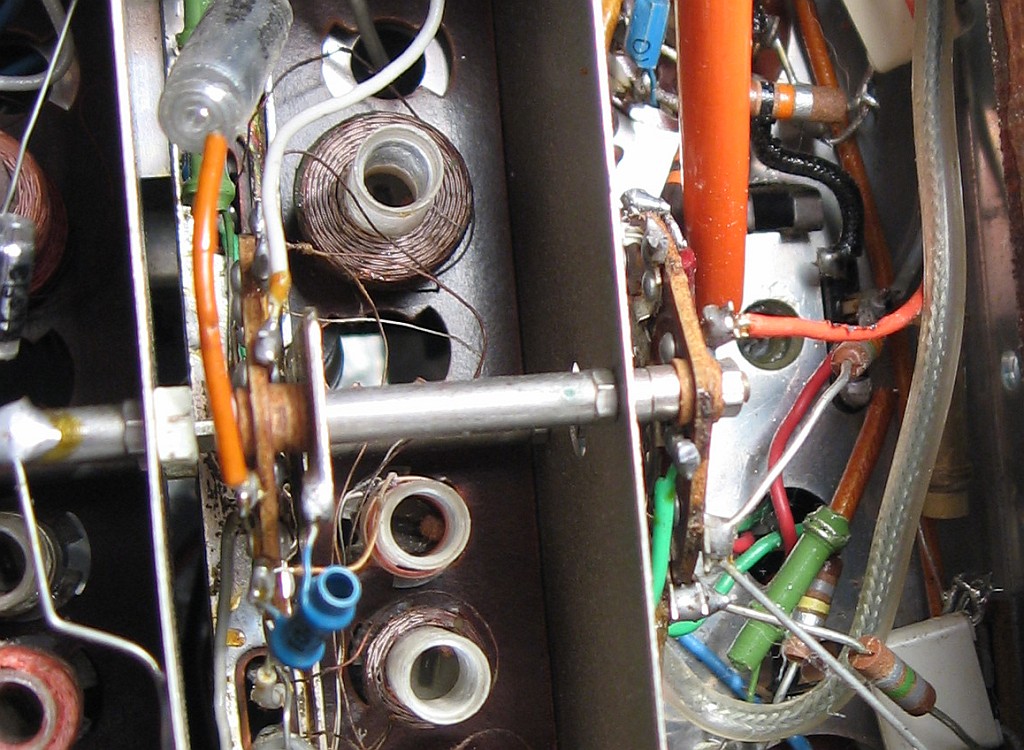

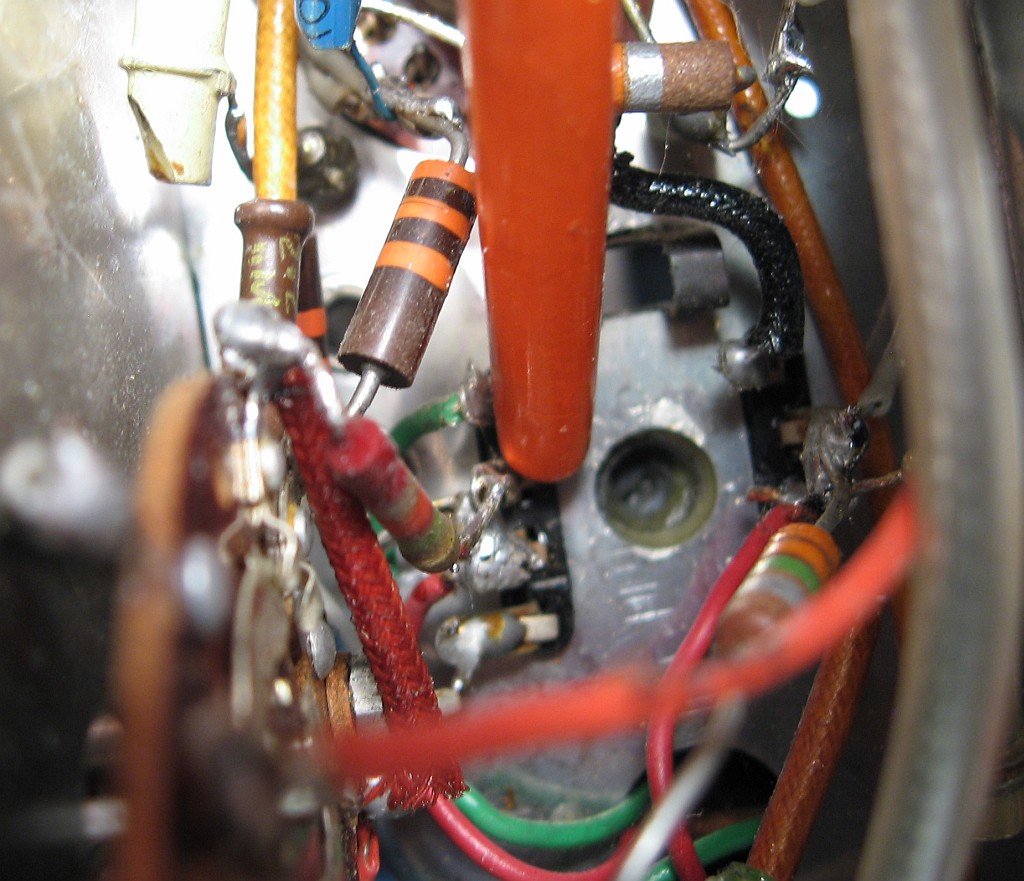

hatte eben einen merkwürdigen Fehler an einem kleinen Radio mit der Röhrenbestückung ECC85 ECH81 EF89 EL84 EZ80 und einem Magischen Auge entdeckt. Alles ist noch in freier Verdrahtung aufgebaut. Bei UKW schien immer die Sender wegzulaufen bzw. wurden die Sender plötzlich leiser und mussten nachgestellt werden. Der Austausch der ECC85 ergab dasselbe Ergebnis. Dann stellte ich fest, dass es ein Wackelkontakt sein muss. Wackelte man am Bandwahlschalter, dann änderte sich die Empfangslautstärke auf UKW und nur auf UKW. Das Reinigen der Kontakte des Schalters brachte nichts. Ein Abklopfen mit dem Holzstab ergab irgendwo einen Wackelkontakt an oder unter der Fassung der ECH81 oder am 1. Bandfilter. Erst vermutete ich ein Wackelkontakt an der Röhrenfassung der ECH81. Eine Reinigung brachte nichts. Auch das Nachlöten an der ECH81-Fassung brachte keinen Erfolg. Klopfte man am Gehäuse des 1. Bandfilters, trat der Fehler immer noch auf. Die Anschlüsse des Bandfilters lötete ich nach und der Fehler verschwand. Durch die Hebelwirkung der eingelöteten Bauteile übertrugen sich die Kräfte vom Bandwahlschalter auf die Fassung der ECH81 und dann weiter über ein anderes Bauteil auf die Anschlüsse des 1. Bandfilters.
Warum glaubte ich, die Frequenz würde weglaufen? Sobald ich versuchte den Sender nachzustellen, verschwand der Wackelkontakt, weil dazu die Kräfte am Drehkondensator ausreichten.

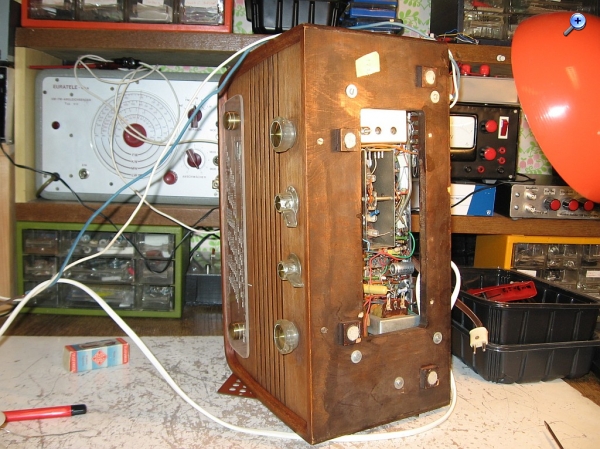

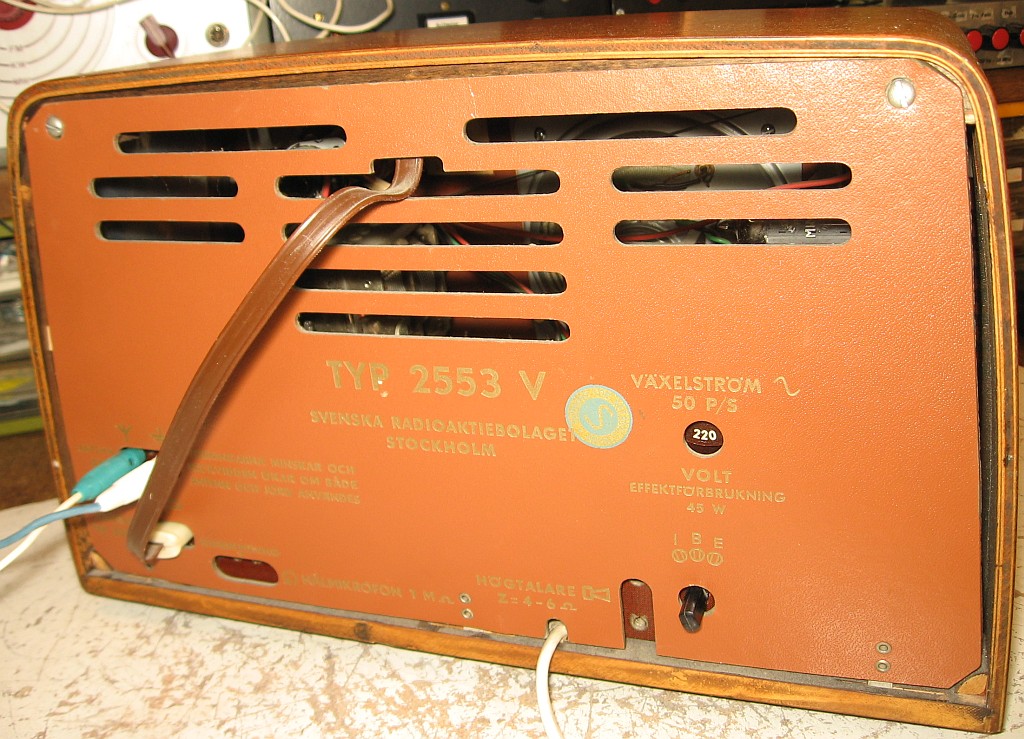

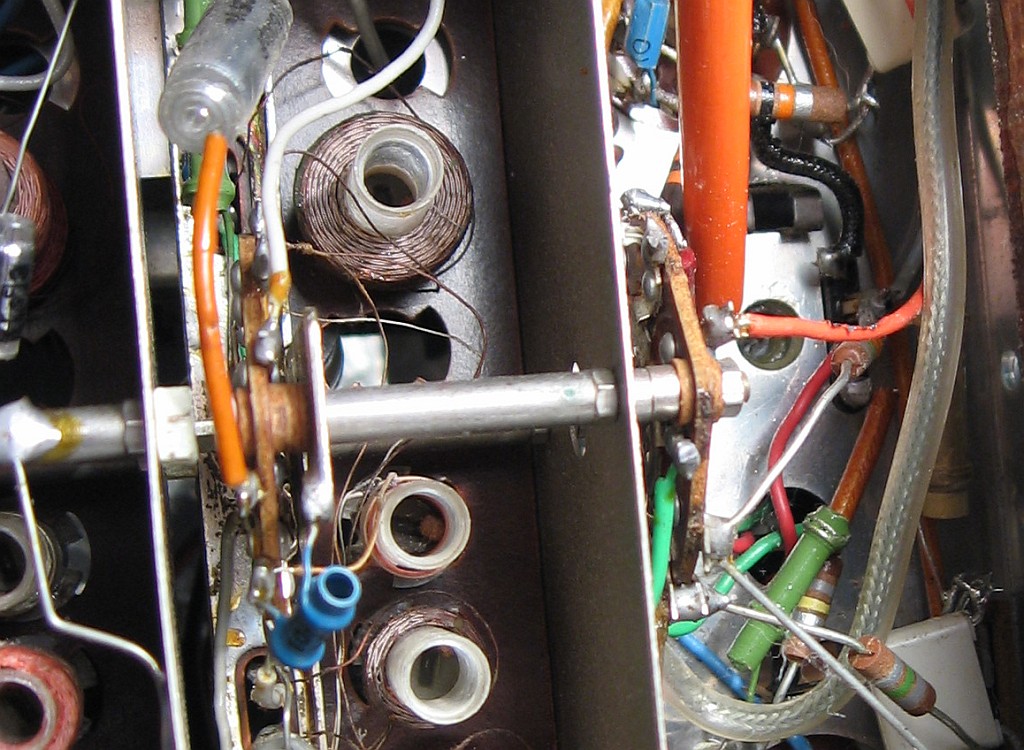

Der Fehler konnte ohne Ausbau des Chassis behoben werden. Eine schöne Reparatur mal so nebenbei an meinen fast ausschließlich fernsehfreien Abenden. Nachfolgend ist die Reparatur in Bildern festgehalten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Hallo Volker,

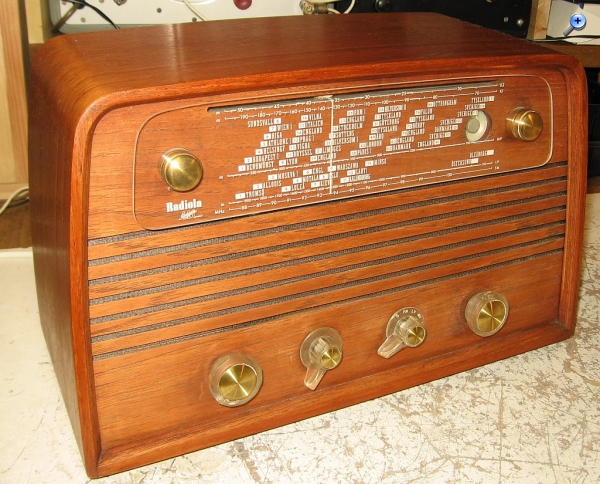

hier in Deutschland liefen damals die Geräte (ohne Lautsprecherbespannung) u.a. unter dem Namen "skandinavische Linie". Gab es dafür in Schweden einen anderen Namen?
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Hallo Rainer,
in Schweden war alles anders und das ist es heute auch noch zum Teil. Schweden gehört psychologisch gesehen nicht zu Europa.
Ich nehme an, dass es dafür keinen speziellen Namen gab. Das war einfach normal für die Schweden und die meisten Schweden dachten sicherlich, dass die Radios überall auf der Welt so aussehen. Die Tastensätze kamen in Schweden erst um 1960 auf den Markt. Die Stoffbespannung scheint in der Mitte der 1950er Jahre verschwunden zu sein. Schweden war damals nicht nur hinsichtlich des Designs eine eigene Welt und die meisten Schweden hatten nie die skandinavische Halbinsel verlassen.
In Schweden war damals wirklich alles anders. Erst 1967 wurde von Links- auf Rechtsverkehr umgestellt. Aber schon vorher waren die Lenksäulen der schwedischen Autos auf der linken Seite, weil das bequemer zum Aussteigen ist, wenn das Auto am linken Straßenrand parkt. Damals konnten die Autos direkt vor den Geschäften geparkt werden und bis zu Ladentür musste der Fahrer nur den Gehsteig überqueren ohne um das Auto herumzulaufen.
Und hier noch etwas aus Schweden, was anders ist:
Wer genau hinschaut, sieht auch hier, das Schweden eine andere Welt war. Ein Tipp: In Schweden muss immer alles praktisch, logisch und effizient sein.
In Schweden ist heute übrigens kein Feiertag. Einfach alles anders hier.
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen

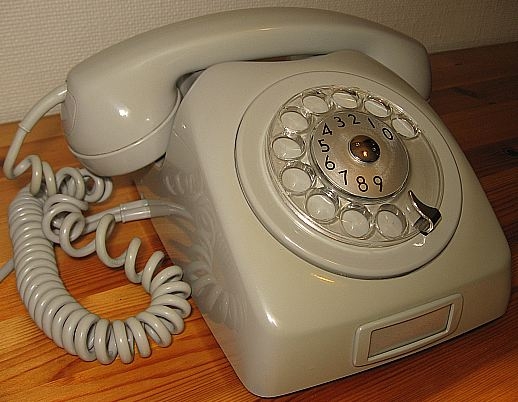

Ein schönes Telefon ... wie lautete denn die damalige Notrufnummer in Schweden? 911? Kannst Du das Gerät heute noch direkt betreiben? Bei uns geht, dank VoIP, keine Impulswahl mehr ...
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Hallo Ronn,
das Telefon geht noch, da wir noch zusätzlich einen analogen Anschluss haben. Bei Stromausfall können wir noch telefonieren. Die schwedische Wählscheibe fängt mit einer "0" an, während in den meisten anderen Ländern die Wählscheibe rechts mit einer "1" anfängt und die "0" ganz links steht bzw. zuletzt kommt.
In Schweden werden seit einigen Jahren die oberirdisch verlegten Telefonleitungen zu den einsam gelegenen Häusern und Gehöften im Zuge des "Kostenoptimierungs-Modernisierungs-Effizienzsteigerungs-Bestrebens" abgebaut und durch GSM-Richtfunkstrecken ersetzt. Diese Telefonleitungen sind teuer im Unterhalt, da oft umgestürzte Bäume die Verbindung unterbrechen. Ein Telefonkunde hatte dann ein Problem, weil er keinen Stromanschluss hatte und somit kein Strom für die Richtfunkanlage hatte.
Die heutige Notrufnummer für Polizei, Notarzt und Feuerwehr ist einheitlich 112. Diese Nummer sollte man als Tourist in Schweden kennen.
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Hallo Volker,
von dem Linksverkehr bis 1967 in Schweden kann ich berichten: Mit einem Freund bin ich 1965 von Helsingor / Helsingborg in Richtung Stockholm / Gävle mit einer Kreidler Florett (3,6 PS Kleinkraftrad mit Gebläse-Luftkühlung) gereist. Eines morgens nach dem Frühstück in der Jugendherrberge Norrköping ist es uns dann im unausgeschlafenen Zustand passiert. Wir fuhren auf der falschen Strassenseite los. Allerdings kamen wir nicht weit, weil uns ein Polizist mit ausgebreiteten Armen stoppte. Er wollte uns aber nur eine Anzeige wegen Fahrens mit 2 Personen auf einem "Moped" verpassen. Erst als wir ihm den deutschen Fahrzeugschein mit "2 Personen und Max-Tempo 70 km/h" zeigten, durften wir (nun auf der richtigen Strassenseite) weiterfahren. Eigentlich wurden wir so in jedem Ort mit einem Polizisten gestoppt. 2 Personen auf einem Moped war wohl damals in Schweden nicht erlaubt und mehr als 50 km/h schon gar nicht...
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Volker:Hallo Ronn,
schwedische Wählscheibe fängt mit einer "0" an, während in den meisten anderen Ländern die Wählscheibe rechts mit einer "1" anfängt und die "0" ganz links steht bzw. zuletzt kommt.
...
Die heutige Notrufnummer für Polizei, Notarzt und Feuerwehr ist einheitlich 112. Diese Nummer sollte man als Tourist in Schweden kennen.
Gott sei Dank. Man stelle sich vor in einen Notfall 911 zu wählen. Bis die Wahlscheibe einmal durch ist ..... Allerdings hatten solche Telefone auch einen Vorteil. Man hatte deutlich mehr Telefonnummern im Kopf als heutzutage mit Ziel- bzw. Kurzwahl. Wer kennt denn heute noch die Telefonnummern der Familie aus dem Kopf?
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Ronn:...Bei uns geht, dank VoIP, keine Impulswahl mehr ...
Hallo, bei uns geht es gerade deswegen wieder. Im analogen Telefonnetz mit dem letzten Stand ging das bei vielen Anschlüssen nicht mehr. Ich verwende hier ein schönes W28 (SA28 - mit Erdtaste, Bj. 5/28) am TAE-Anschluss meiner Fritzbox. Die AVM-Router und wohl die meisten anderen auch, verstehen auch Impulswahl. So sind auch die ältesten Wählscheibentelefone fast uneingeschränkt zusammen mit modernster Vermittlungstechnik, NG-Anschluss und VoIP und verwendbar. Voraussetzung ist, dass Geschwindigkeit und Tastverhältnis des Nummernschalters gut eingestellt sind. Das Timing ist wohl etwas kritischer als bei damaligen Heb-dreh-wählern. Das ist ein wunderbares Beispiel von funktionierender Kompatibilität zwischen Technik von 1926 und 2013! Ich bin immer wieder begeistert von diesem guten Beispiel. VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
Re: OT., Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Ronn:Kannst Du das Gerät ( Impulwahl, Anmerk. Klaus) heute noch direkt betreiben? Bei uns geht, dank VoIP, keine Impulswahl mehr ...
Gruss Ronn
Hallo Ronn, alle,
doch - das funktioniert m.W. auch heute noch. Es wurde nämlich niemand gezwungen, sein vorhandenes Telefon gegen ein MFW-fähiges auszutauschen. Die Umsetzung IWF -> MFW erfolgt automatisch in der Vermittlungsstelle. Früher musste das Merkmal bei der Einrichtung eingegeben werden, später automatisiert.
Für moderne Anschlüsse, die mit VoIP (voice over internet protokol) arbeiten, magst du allerdings Recht haben, aber noch gibt es genügend herkömmliche Anschlüsse. Und bei den oft vermarkteten ISDN-Anschlüssen galten wieder andere Gesetzmäßigkeiten.
Re: Wackelkontakt lässt UKW-Frequenz scheinbar weglaufen
Klaus:
Ronn:Kannst Du das Gerät ( Impulwahl, Anmerk. Klaus) heute noch direkt betreiben? Bei uns geht, dank VoIP, keine Impulswahl mehr ...
Gruss Ronn
Hallo Ronn, alle,
doch - das funktioniert m.W. auch heute noch. Es wurde nämlich niemand gezwungen, sein vorhandenes Telefon gegen ein MFW-fähiges auszutauschen. Die Umsetzung IWF -> MFW erfolgt automatisch in der Vermittlungsstelle. ...
Bei unserem Kabelanbieter (TV, Internet und Telefon über einen Anschluss) ist man mit Impulswahl leider in den Hintern gekniffen. Das vorgeschriebene Kabelmodem nimmt nur Frequenzwahl an. ALternative Modems werden nicht akzeptiert bzw. freigeschaltet. Wenn man einen Umsetzer direkt hinter das Telefon und vor das Kabelmodem schaltet, müsste es gehen ... ob und wie zuverlässig ist eine andere Frage.
Mit dem klassischen Festnetzanschluss müsste es keine Probleme gehen, aber wie gesagt haben wir Telefon & Internet bereits mit im TV-Kabel. Und nur wegen Impuls noch einen zusätzlichen Analoganschluss zu legen muss ja auch nicht sein, zumal dieser hier kein schnelles Internet bietet.
