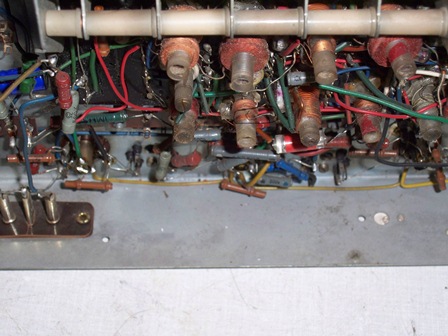

Hallo Forumsgemeinde! Zur Zeit restauriere ich eine Musiktruhe aus dem Hause Tonfunk. Typ Violetta W502. Das Radiochassi trägt die Bezeichnung Typ 302. Ich habe dazu auch einen Plan W302/602, nur der passt leider nicht. Im Moment streikt der Mittelwellenmempfang wegen eines abgerissenen Spulendrahtes. Den habe ich auf dem angehängten Bild markiert. Jetzt kommt das Problem: Auf meinem Plan sieht das Spulenaggregat leider anders aus als im Gerät. Deshalb konnte ich auch den möglichen Anschluss dieses losen Drahtes noch nicht finden. Dieses feine Drähtchen möchte ich nicht mit wildem Experimentieren zerstören, deshalb suche ich hier Rat. Wenn nötig, kann ich auch gerne höherwertige Bilder direkt per Mail versenden. 1. Wecher der vielen Violetta-Pläne würde hier passen? 2. Möglicherweise hat jemand eine solche Violetta und würde für mich mal in seinem Gerät nachschauen, wo besagter Spulendraht angelötet werden soll.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
07.10.11 21:39
roehrenfreak
nicht registriert
07.10.11 21:39
roehrenfreak
nicht registriert
Re: Tonfunk Violetta Draht ab!
Hallo StefanH,
schicke mir doch bitte einmal eine PM mit Deiner mail-Adresse - es könnte sein, dass ich helfen kann...
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
besten Dank für die Unterlagen. Es ist kaum zu glauben, aber auch hier fehlen auf dem Lageplan des Tastensatzes genau zwei Spulenkörper. Diese müssten im Tastenfeld M sowohl in der oberen wie auch in der unteren Reihe liegen. Dort ist aber nur mittig ein Trimmkondensator aus Keramik zu finden (TMV). Meine fragliche Spule sollte in der Lücke zwischen MLO und KO liegen.
