mein Name ist Christian und ich bin hier neu registriert. Ich freue mich, hier, in diesem tollen Fachforum vertreten zu sein. Ein Kompliment an den Rainer, der hier eine beeindruckende Seite betreibt.
Ich habe begonnen, meine alte Leidenschaft für Radios der Sechziger und Siebziger Jahre wieder aufleben zu lassen. Mein erstes Aufbereitungsobjekt ist ein hübscher Grundig Concertboy , Typ 206 von 1969/70. Ich habe den Drehko wieder gängig gemacht, ein neues, vernünftiges Netzanschlusskabel verlötet und die eine oder andere Kleinigkeit gerichtet , u.a. auch die originale, gut erhaltene Teleskopantenne stabilisiert. So weit, so gut. Der Vorbesitzer des Gerätes hat an das alte Netzanschlusskabel einen Kabelschalter montiert (von einer alten Heizdecke !!), um die Skalenbeleuchtung ausschalten zu können - die nämlichleider, auch im ausgeschalteten Zustand des Gerätes brennt. Leider verfüge ich über keinen Schaltplan. Hat jemand einen Tipp, wie ich die Skalenlampe anschließen muss, damit sie mit dem Ausschalten des Gerätes verlöscht ?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

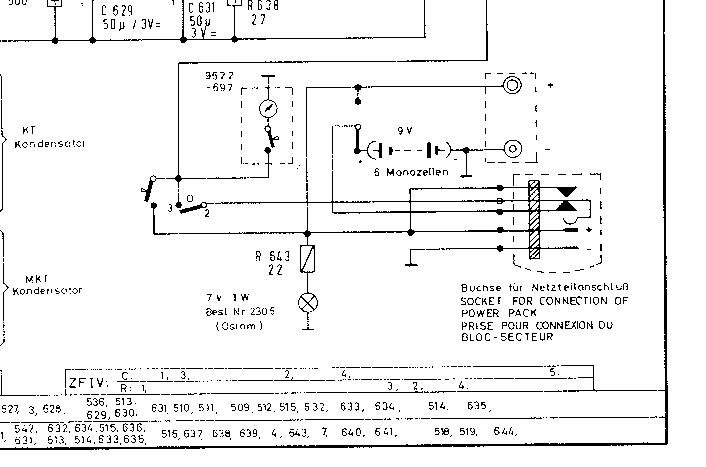

Ein herzliches Willkommen hier im Forum. Zu Deinem Problem stelle ich einen Ausschnitt zur Stromversorgung des Empfängers ein. Damit haben wir eine Basis, um weiteres besprechen zu können. So, wie ich die Schaltung verstehe, müßte dauerhaftes Leucten richtig sein.
hab Dank für deine schnelle Antwort und den Schaltplanausschnitt. Tja, tatsächlich - so wie es ausschaut, brennt die Skalenbeleuchtung standardmäßig, das ist ja kurios. Mhm, vielleicht lasse ich das einfach so. Wenn das Radio fertig für den Einsatz ist, dann wird es ohnehin an eine abschaltbare Steckerleiste angeschlossen. Insofern ist das "Problem " nicht wirklich ein ernstes.
Also, danke dir noch einmal . Dann werde ich jetzt mal den Skalenseilzug neu auflegen, da ja der Drehko wieder gängig gemacht werden musste...das wird lustig!

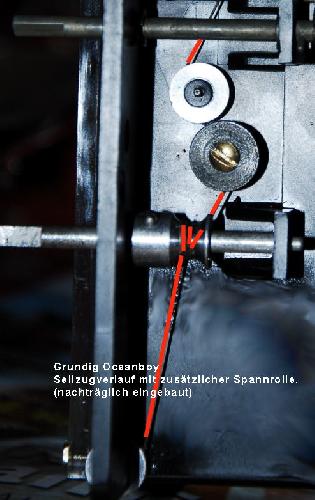

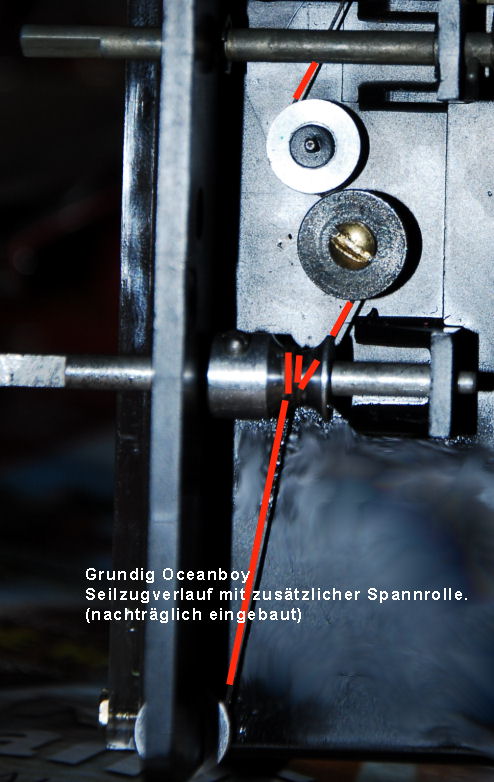

So. Wie versprochen, hier ein kurzer Bericht - auch wenn das nun am eigentlichen Ausgangsthema vorbeizielt. Das Skalenseil ist aufgelegt, alles funktioniert so, wie es soll. Der Skalenzeiger zeigt an, was er anzeigen soll, die Frequenzbereiche stimmen exakt. Ich habe, um den Lauf des Seilzugs zu verbessern, noch eine zusätzliche Spannrolle eingebaut (siehe Foto). Das ist zwar nicht original, hilft aber, den Seilzug im Laufe der Zeit nachzustellen, ohne ihn neu auflegen zu müssen.
Ich stelle erfreut fest, dass es hier möglich ist, ein verfehltes Thema umzubenennen. Wunderbar. Dann ist es wenigstens hilfreich für die Suchfunktion, falls mal jemand gezielt nach der Seilzugmontage fahndet.

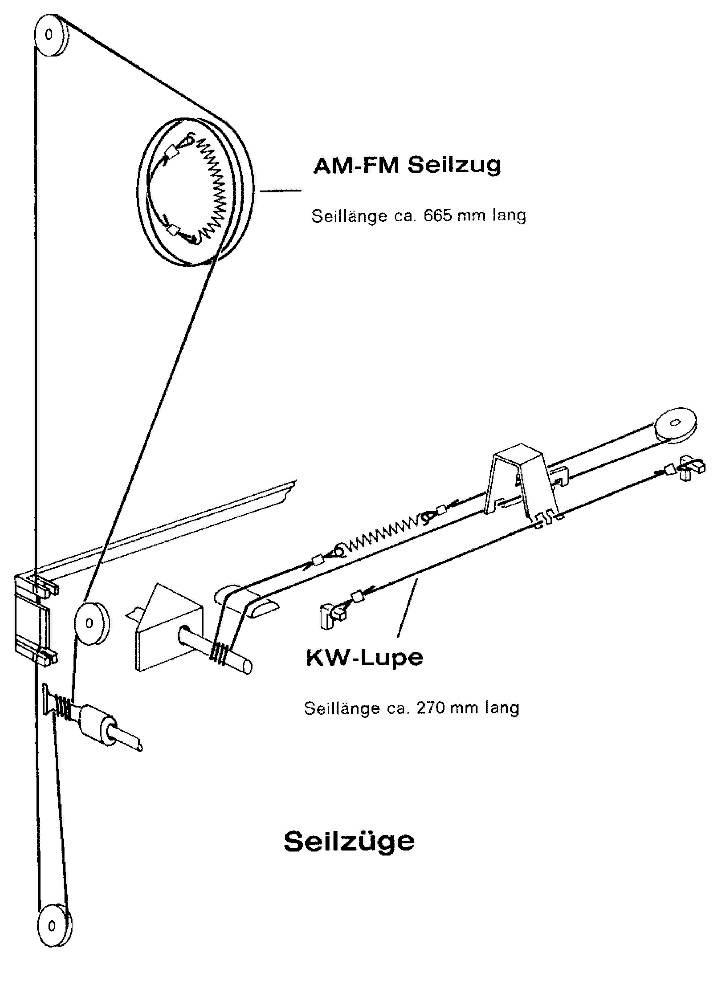

Noch einmal ein ganz herzlicher Dank an dich, Wolle, für die überaus hilfreiche Zeichnung, die mir einiges zusätzliches Fummeln erspart hat!
