Eines meiner Reparatur-Sorgenkinder ist das oben beschriebene Gerät. Soweit ist alles ok - leider habe ich bei dem Empfang von UKW Sendern 2 maximal Punkte. Da ich in der Nähe des letzten ZF-Filters keinen Elko entdecken kann, stellt sich die Frage ob dieses Gerät mit einem Flankengleichrichter arbeitet. Habe keinen Schaltplan.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Loewe-Opta Bella Typ 6720W Flankengleichrichter?
Hallo Ulli.

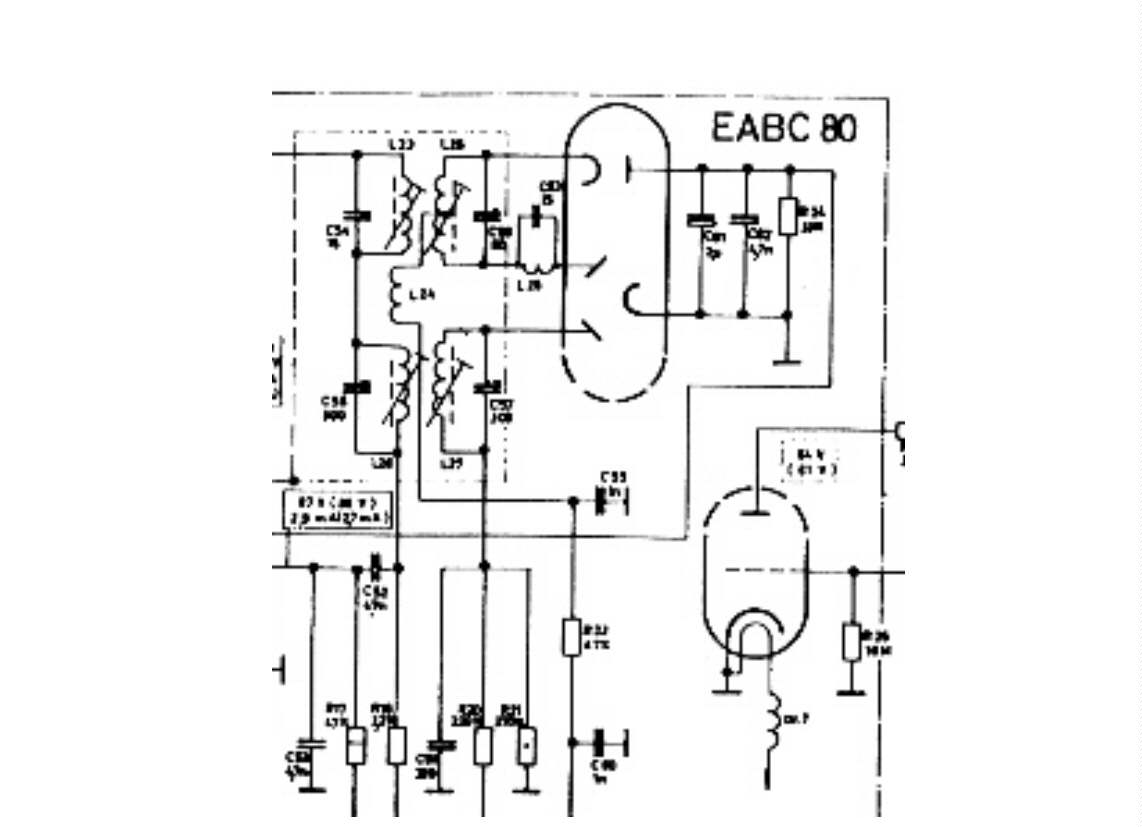

Sei zunächst herzlich willkommen hier im Forum. Dein Loewe ist recht "jung", Baujahr 1961/ 62. Zu dieser Zeit wurde das Prinzip der Flankengleichrichtung nicht mehr verwendet, das Gerät hat einen Ratiodetektor mit der Röhre EABC80. Als Stromlaufplan kann jede mit EABC80 bestückte Schaltung herangezogen werden, da das Schaltungsdesign weitgehend übereinstimmt. Könnte bei Dir ein Fehlabgleich vorliegen? Irgendwo in der Umgebung der EABC80 und dem Ratiofilter sollte ein Elko zu finden sein. Hier kannst Du zur Messung der Richtspannung ein Meßgerät anschließen, da das Gerät keine Abstimmungsanzeige hat. Anbei ein Schaltungsauszug des Demodulators.
Re: Loewe-Opta Bella Typ 6720W Flankengleichrichter?
Hallo Wolle, vielen dank für Deine Antwort.
natürlich könnte eine Fehlabgleich der Grund sein. Werde mich erst einmal mit der Regelspannung befassen. Leider ist der Schaltungsausschnitt recht unscharf. In welcher Größenordnung soll sich die Spannung am Elko des Ratiodetektors bewegen?
PS: Bis wann wurden Flankengleichrichter so in etwa verwendet?
Re: Loewe-Opta Bella Typ 6720W Flankengleichrichter?
Hallo Ulli.

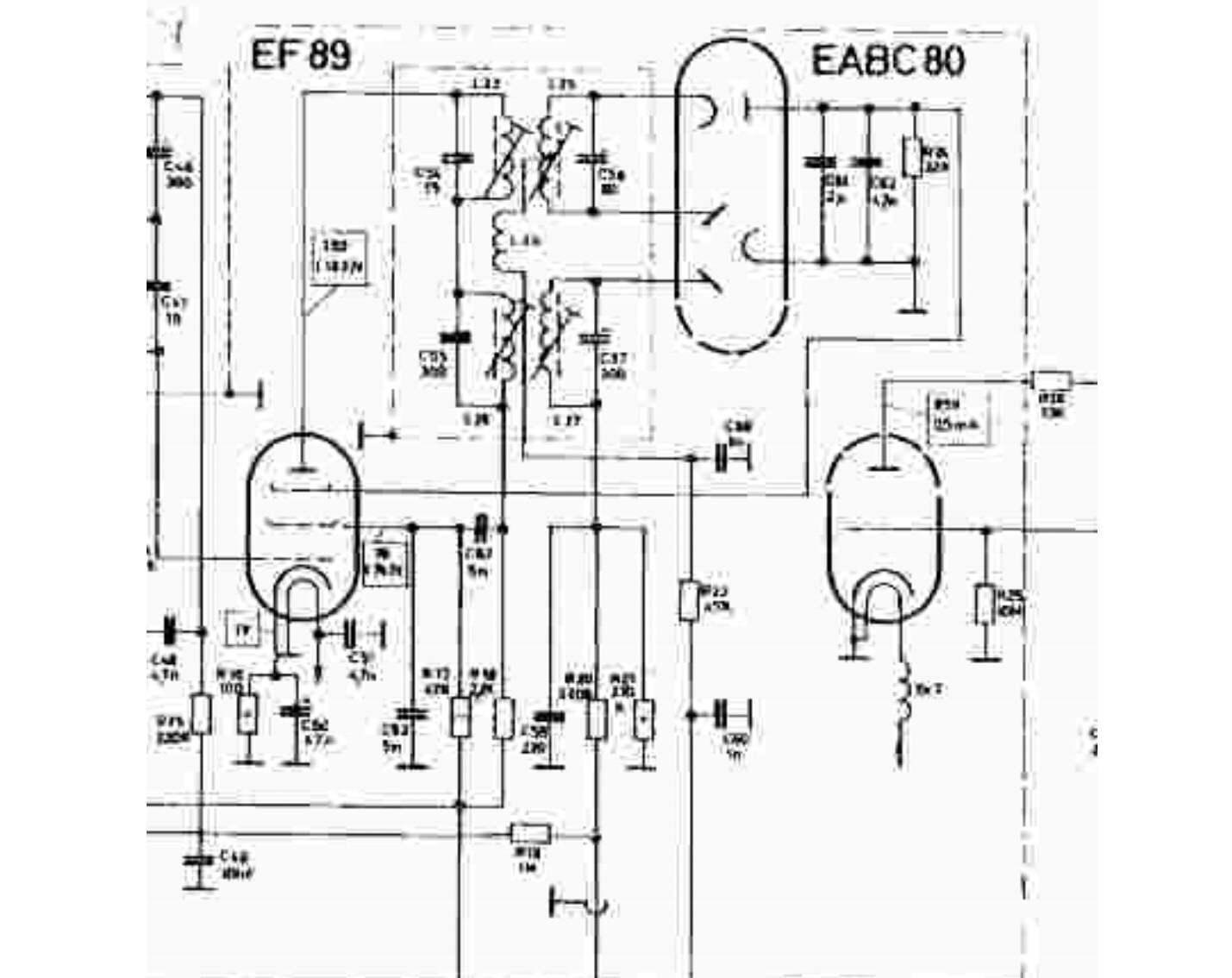

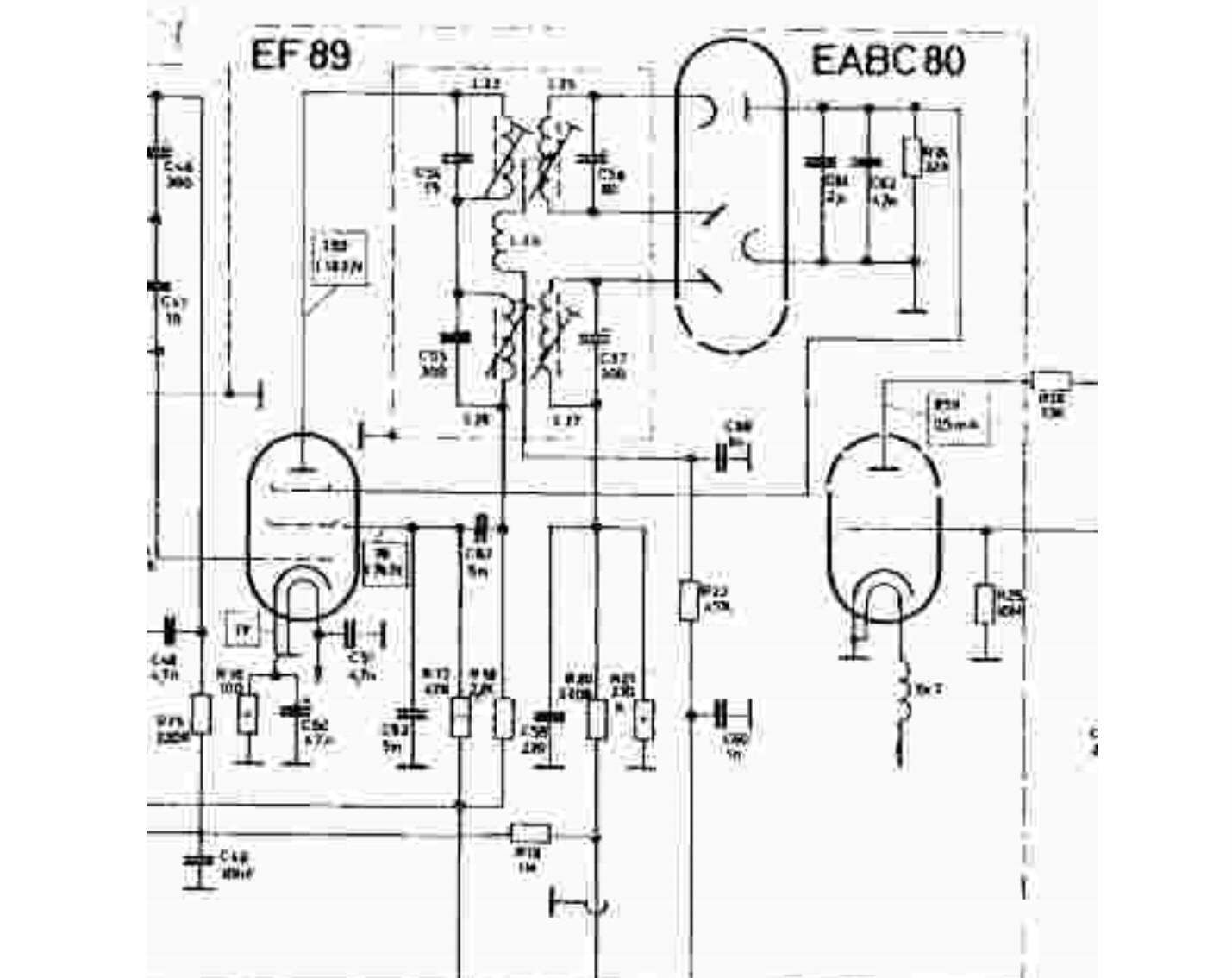

Das Prinzip des Flankendemodulators wurde etwa bis 1953/ 54 angewendet, danach wurde der Ratiodetektor als Demodulator verwendet. Ende der sechziger Jahre wurde bei einem Fernsehgerät ein Diskriminator eingesetzt, dieses Prinzip wurde aber noch während der Produktion durch den klassischen Ratiodetektor ersetzt. Im Anhang noch einmal ein Schaltungsauszug zum Demodulator der Bella. Besseres ist leider nicht zu finden.
