Genau das ist die Vermutung. Wie am 01.05.15 19.00 auch geschrieben.
Bevor ich mit Messungen weitermache, sollte genau diese Kondensatorgeschichte geklärt sein, um das als Fehler aus zu schließen.

Der Drehko ist schon länger wieder gängig.

Alkohole zum anlösen funktioniert, meiner Meinung nach keine ideale Lösung. Aber das ist Geschmackssache.

Hallo zusammen,

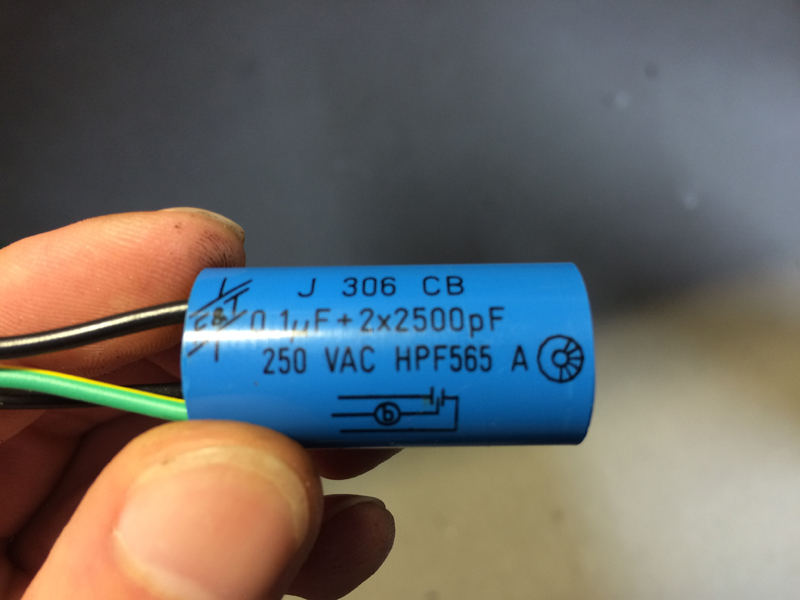

kann mir bitte jemand kurz sagen ob ich diesen Kondensator als Ersatz für den Originalen Entstörkondensator nehmen kann?

Das ist ein XY Kondensator mit 2x2,5nF auf Masse und 1x0,1uF zwischen L+N.
Ich bin hier gerade etwas unsicher, da im Gerät kein Kondensator zwischen L+N verbaut war, nicht dass das Probleme mit dem Trafo gibt.

Danke schon mal

Hallo zusammen,

anbei die Messwerte der Spannungen:

1. 262 V
2. 240 V
3. 229 V
Anodenspannung Endstufe: 231V

Spannung vor dem Gleichrichter: 235V AC
nach dem Gleichrichter: 260V DC

Der Gleichrichter wie der Siebelko ist noch original. Der 32uF Elko bei Spannung 3 ist neu.

Hallo,

jetzt bin ich etwas verwirrt, so wie ich das sehe sind die Spannungen im gesamten deutlich zu gering.

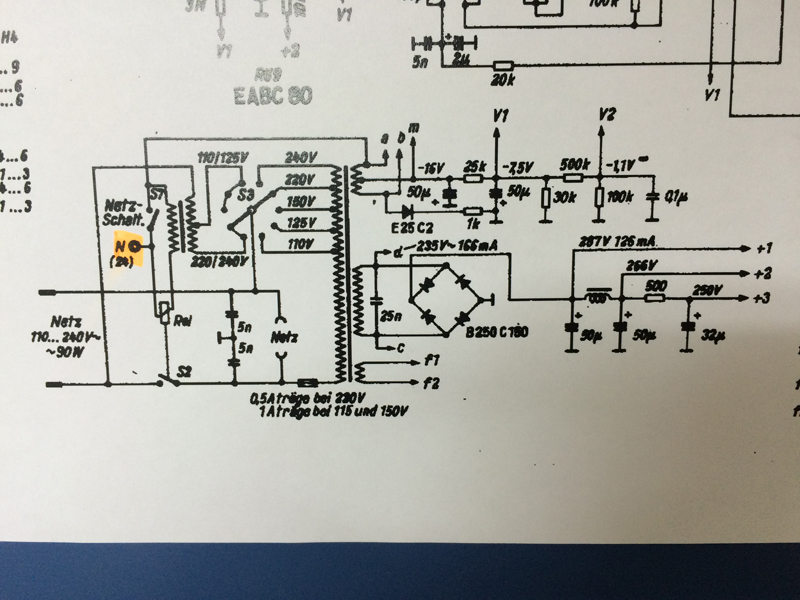

1. 262 V Soll: 287 V
2. 240 V Soll: 266 V
3. 229 V Soll: 250 V

Sollwerte sind aus dem Schaltplan.

Die negativen Spannungen werden als Gitterspannungen eingesetzt.

Die Elkos sind großteils neu, und wurden genau so eingesetzt wie sie es ursprünglich waren. Bei dem Gerät lag kein Elko mit + auf Masse.

Als nächstes werde ich mal die Röhren ziehen und dann noch mal messen. Meine Vermutung Momentan liegt auf dem Gleichrichter...

Hallo Werner,

mit den 'verkehrt' gepolten Elkos (Pluspol an Masse) meinte ich die beiden 50uF-Kondensatoren für die Erzeugung der negativen Hilfsspannungen, auch der Elko vom Ratiodetektor liegt mit dem Pluspol auf Masse. Die 'fetten' Elkos für die Anodenspannung liegen natürlich mit dem Minuspol auf Masse, das ist richtig.

Bei der Anodenspannung kommt es auf 10..20V mehr oder weniger nicht an, solange die zulässige Maximalspannung der Elkos auch im 'kalten' Zustand nicht überschritten wird.

Um sicher zu sein, dass nicht irgendwo durch eine defekte Isolation Strom abfliesst, kannst du bei 'kalten' Röhren den Strom messen, der aus dem Gleichrichter zum Lade-Elko fliesst. Der sollte nach der kurzen Ladephase direkt nach dem Einschalten sehr klein sein. Siehe dazu im Schaltplan, ob es noch irgendwo Spannungsteiler von der Anodenspannung auf Masse hat, die ziehen natürlich auch bei kalten Röhren Strom. Wenn du die Röhren sowieso ausbauen willst, wiederholst du den Test ohne Röhren, falls mit Röhren Strom geflossen ist. So findest du auch eine eventuell defekte Röhre.

Gruss HB9

Hallo Werner, ich mal wieder!!

Die von Dir beschädigte Diode hat mit dem von Dir angegebenen Fehler nichts zu tun. Diese negativen Spannungen werden für die Schaltung des Sendersuchlaufes benötigt. Ich kann mir die Problematik mit dem verzerrten Ton an sich nur so erklären, dass Du evtl. einen versteckten Kondensator übersehen hast. Das ist mir bei en SABA's auch schon öfter passiert. Etwas anderes kann es kaum sein. Gerade über den Ton-Potis befinden sich Kondensatoren auf Pertinax-Leisten, die recht versteckt eingebaut sind. Nun besitzt das Gerät ja eine Gegentakt-Endstufe. Ziehe doch bitte mal erst die eine, dann noch mal die andere EL84 raus. Eine muss aber drinnen sein! Ich hatte diesen kuriosen Fall seinerzeit. Der Ton war auch verzerrt, alle Störer beseitigt. Bei besagter Prüfung war die Wiedergabe plötzlich laut und unverzerrt. Dann beim Ersatz der gezogenen Röhre war die Wiedergabe völlig in Ordnung. Die eine EL 84 hatte die Störung trotz guter Messung im Funke Prüfgerät verursacht.

Noch mal zu den Widerständen nach der Diode. Ich hatte das seinerzeit mit einem Poti ermittelt (recht niederohmig!) Du lötest den Schleifer und eine Seite der Kohlebahn an und regelst die Spannung aus. Dann den eingestellten Wert des Potis mit dem Ohmmeter messen und schon hast Du den Wert.

Bitte verzweifle nicht. Das ist alles auffindbar!!
