Hallo, ich versuche es gleich mal, meine "Problehme" auf einem Schaltbild zu markieren. Ich habe mal den Originalen Kondensator wieder eingesetzt, jetzt Funktioniert auch der Entbrummer wieder. Ich bekomme nur keinen Sender "scharf". Soweit aber funktionierts wieder, anscheinend. Wen ich einen "guten" Sender gefunden habe dan ist dieser zwar gut Hörbar, wird aber immer Lauter und mal Leiser. Er ist unregelmäßig.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
wenn es schon dudelt ist das doch schon ein riesen Erfolg. Nun muss unbedingt die Erde ran und dann musst Du den Rückkopplungsdrehko/Quetscher langsam etwas reindrehen und gleichzeitig wieder nachstimmen. Dann müssen die Sender schärfer werden.
Hallo Joe, es hat geklappt. Danke! Wie Laut muss den die Musik eigentlich sein ? Es ist ein bisschen Leise, finde ich. Ich schaue mich dan demnächst nach so einen neuen 4,7nF Kondensator um, bis jetzt scheint ja der alte noch gut zu Funktionieren.( Sonst würde es ja Brummen)

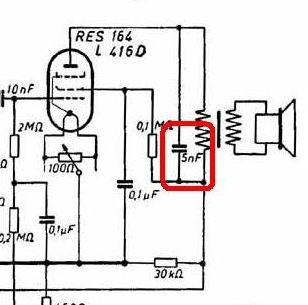

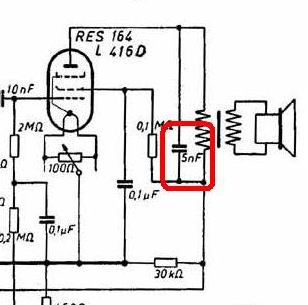

Also ich hatte auch schon falsche Artikel in einer Bestellung aus Hirschau z.b. Meine Bestellung war richtig. Wenn Thomas den 5000 cm, 4,7 nF Kondensator der parallel zur Primären AÜ Wicklung ist durch einen 10 µF ersetzt hat, ist klar warum nichts zu hören war. Bei Entfernung dieses Kondensators schon, logisch. Ein Ersatz durch einen neuen ist auf jeden Fall anzuraten, da bei einem Defekt die Röhre RES 164 zerstört werden kann.
der Thomas wird einfach die 1064 mit der 164 in Bezeichnung und Funktion verwechselt haben. Das kann natürlich vorkommen aber auch ungünstig für das Gerät sein (im schlimmsten Falle). Ein verbasteltes Gerät wäre natürlich auch möglich gewesen, von daher im Vorfeld immer den Schaltplan konsultieren.
@Opa.Wolle: Denke bitte an die Urheberrechte, gerade wenn der ganze Schaltplan ersichtlich ist. Nicht das sich ein Rechtsnachfolger noch beim Hausherren "beschwert".
Erstmal herzlichen Glückwunsch zur eigenhändig ausgeführten Reparatur des VE. Das hast Du doch schon richtig gut hinbekommen. Mit diesen ersten Ergebnissen kannst Du doch schon sehr zufrieden sein.
Detektor7765:Wie Laut muss den die Musik eigentlich sein ? Es ist ein bisschen Leise, finde ich.
Ich bin kein VE Spezialist, aber die Lautstärke wird von Antenne und Erde bestimmt. Eine gute Antenne ist halt der beste HF- Verstärker! Dein Gerät ist ja kein moderner Super mit eingebauter Ferritantenne, sondern ein Empfänger mit Rückkopplung. Deswegen brauchst Du hier wie beim Detektor eine gute Antenne und eine Erde. Ansonsten funktioniert es nicht.
Das Einstellen der Rückkopplung ist eine Kunst, da Du zur Entdämpfung des Schwingkreises den Quetscher so einstellen musst, das es fast an zu pfeifen anfängt. Kurz bevor dies eintritt, ist die beste Voraussetzung für hohe Entdämpfung und damit maximale Lautstärke gegeben. Wenn Du dann einen weiteren Sender suchst, musst Du die Rückkopplung wieder nachjustieren. Das Band kannst Du also nicht einfach durchkurbeln.
10-20m Langdrahtantenne würde ich Deinem VE schon gönnen. Erde soll die Zentralheizung oder die Wasserleitung sein.
Was die Bedienung des Audions/Rückkopplung angeht, hier sei auf die im Netz verfügbare BDA hinzuweisen. Auch ein entsprechender Hinweiszettel ("Denk daran...") zur Thematik des Abhörens von "Feindsendern" steht dem Gerät sehr gut wenn es in einer Sammlung aufbewahrt wird. Zu den Empfangsleistungen sei auf den Artikel "Empfangsversuche mit dem Volks-Empfänger" von Prof. G. Leithäuser hingewiesen.
Hallo an alle, ich danke Euch für die Zahlreichen Antworten. Ich bin ja Sehr Froh das ich es soweit wieder hinbekommen habe! Ich muss dan nurnoch , wie schon gesagt, den 4,7nf Kondensator wechseln. Der alte scheint bis jetzt noch zu Funktionieren. Zumindestens ist das Laute Brummen weg. Ich habe Festgestellt das ich sogut wie keine Deutschen Sender Empfange, aber das kann auch an der Kurzen Antenne liegen. Im allgemeinen ist der VE wieder ein richtig schönes und vorallen Funktionsfähiges Gerät gewurden. Wen ich mit dem Kaufzustand vergleiche, dann hat sich doch schon einiges getan.
Hallo Wolfgang, ich habe dein Buche heute Dankend erhalten. Es ist wirklich ein sehr schönes Buch, mit vielen Bildern, Gefällt mir! Nochmal Danke !
