Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)

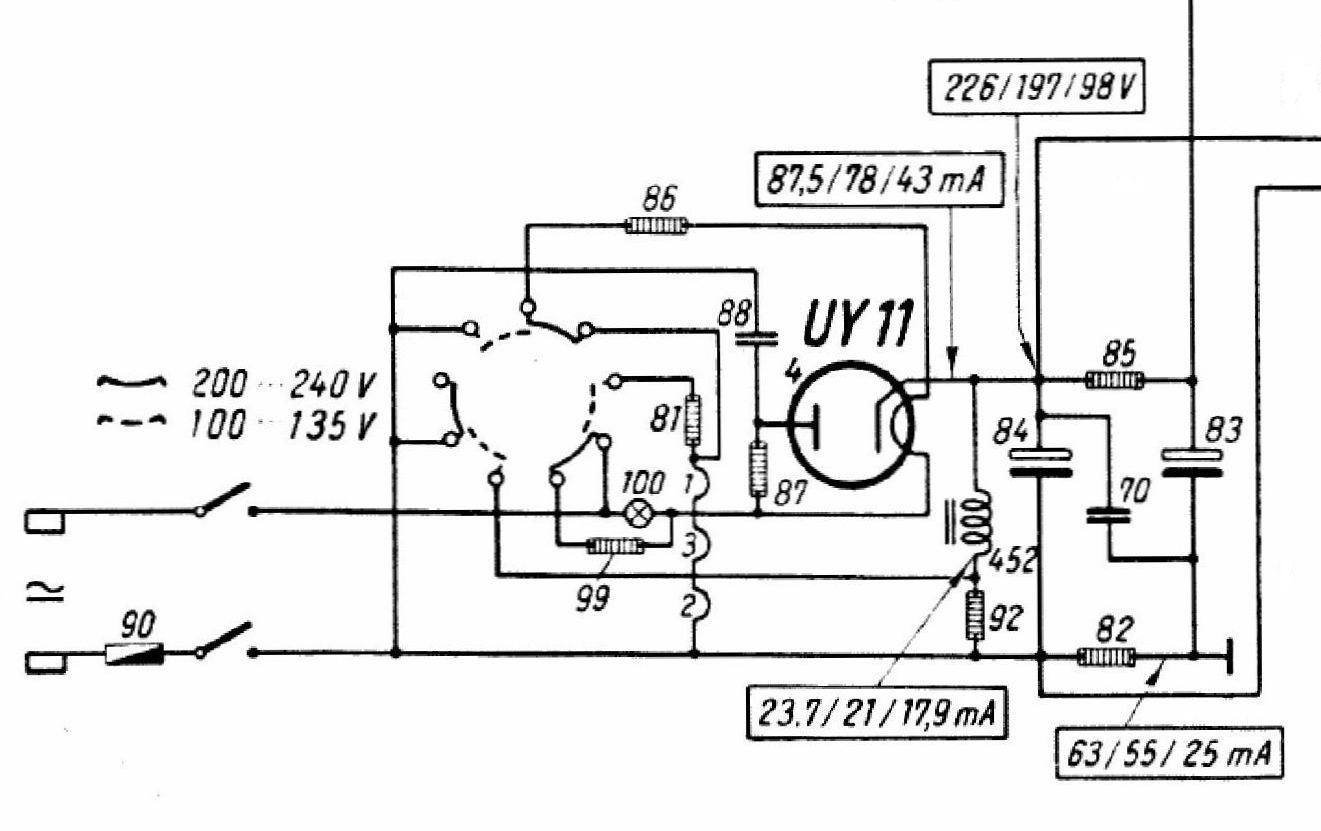

Hallo! Ich arbeite gerade an meinem 2B54GWK, da bin ich auf diesen Beitrag gestoßen. Mein Gerät brummt auch "sehr gut". Ich lade mal den Siemensplan hoch. Dort ist ein Kondensator 70 mit 0,1Mikrofarad eingezeichnet. Der Lade-Kondensator geht nicht an Masse. MfG Radiosammler2
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)
Hallo Torsten,
unter http://elektronikbasteln.pl7.de/reparatu...-tesla-254.html ist meine Restaurierung beschrieben. Es kursieren verschiedene Schaltbilder, die voneinander etwas abweichen. Meiner brummt nur noch fast unhörbar leise. Ich hatte ihn neulich wieder in Betrieb an einer 15 Meter langen Antenne. Die Empfangsleistung ist besser als zum Beispiel mein Radiowecker aus den 70er-Jahren.
Dieses Radio dient mir auch als "kleiner lüfterloser elektrischer Heizofen" auf dem Schreibtisch.
Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)
Hallo! Ich werde mein Gerät nach dem Serviceplan von Siemens/Telefunken reparieren. Der von Lange/Nowisch erscheint mir als fehlerhaft. Mein Gerät hat jemand nach diesem repariert und es brummt. Die Schaltungsammlung Lange/Nowisch enthält sehr viele Fehler, was mir einige Sammlerfreunde bestätigt haben. MfG Radiosammler2
Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)
Hallo Radiosammler2,
Fehler in Schaltbildern (nicht nur von Fremdanbietern) ziehen sich wie ein roter Faden durch die Jahrzehnte für Service-Leute. Leider gibt es solche Fehler auch bei Originalschaltbildern von großen Radioherstellern. Dabei sind kleine Schaltungsänderungen während einer laufenden Produktionsserie noch eher harmlos.
Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)
Hallo! Ich habe meinen 2B54GWK nach dem Telefunken-Schaltbild repariert. Bei normaler Lautstärke ist kein Brumm zuhören, bei Lautstärke null ist der "Allströmer-Brumm" hörbar. Gegenüber der Instandsetzung nach Lange/Nowisch-Schaltung ist der Brumm deutlich zurückgegangen. MfG Radiosammler2
Re: Reparatur Siemens 11 GW (Telefunken 2 B 54 GWK)
Hallo Radiosammler2,
Gratulation zur erfolreichen Restaurierung. Das ist ein kleines aber feines Radio.
Damit der Brumm auch bei leiser Lautstärke nicht zu hören ist, habe ich durch eine kleine Schaltungsänderung eine Brummkomensation eingebaut, wie ich dies auf meiner Seite beschrieben habe. Es ist eine Gegenkopplung vom Lautsprecher auf den NF-Eingang. Du hörst praktisch keinen Brumm mehr. Die Schaltung ist jetzt nicht mehr ursprünglich. Das kann man aber meines Erachtens akzeptieren, weil diese Modifikation schon damals machbar gewesen wäre und ich weiß auf Grund der alten Literatur, dass damals solche Abänderung gerade nach Kriegsende der Normalfall waren.
