Hallo Rainer,

über den C399 messe ich 8,6V. Das kommt wahrscheinlich daher, weil ich das 12V Netzteil benutze. Ehrlich gesagt, wie konnte ITT nur solche Spannungsangaben machen. Man misst nicht gegen Masse, sondern im Batteriebetrieb gegen -9V. Bei manche Spannungen muss man aber den Messpunkt 5 als Referenz nehmen. Wer hat sich das nur einfallen lassen?
Heute habe ich mal den BF125 gegen einen BF178 getauscht. Der Fehler war immer noch vorhanden. Ich werde es doch mal mit einem neuen BF125 versuchen. Übrigens, die Amplitude des Oszillators ist ca 200mV in dem Bereich, wo das Gerät funktioniert.

Gruss
Norbert

Moin moin Norbert,

sehr viele Transistorradios der 60er - 70er Jahre haben + an Masse, das hängt mit der verwendeten Transistorzonenfolge PNP/NPN zwecks einfacher Kühlung des Endstufenpärchens zusammen, da der Kollektor oft am Gehäuse liegt und somit Isoliermaterial zusätzlich verwendet werden müsste.

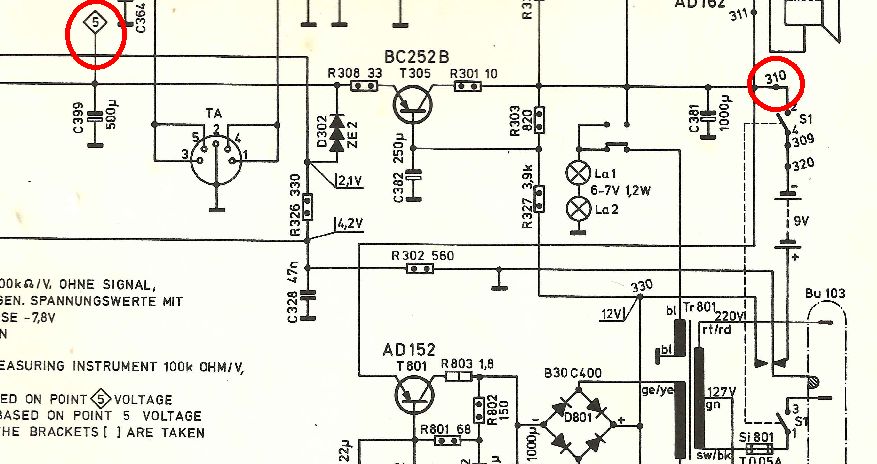

Da dein Touring 103 mehrere Spannungsstabilisierungsstufen enthält , sollte über C399 genau die 7,8 V messbar sein, da der T305 mit einer Z-Diode an der Basis Vorstabilisiert ist.
Auch sehr wichtig ist die Teilspannung 2,1 V die an D302 Fußpunkt abgenommen wird

Hallo Norbert,

ich glaube NICHT, dass der Misch/Oszillator-Transistor defekt ist. Es ist auch so, daß solche Schaltungen eher auf LW/MW sicher anschwingen, als auf den KW-Bändern. Bei Dir ist es umgekehrt, als erwartet. Ich will nochmals auf die Kontrolle der Betriebsspannung hinweisen. Die Spannung über C399 ist zu hoch. Es gibt ja noch die Spannungsstabiliserung mit T305, die auf bei Batterieversorgung arbeitet, unter Ausnahme der NF-Stufe. Hier muß die Spannung auch exakt stimmen.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

Hallo Rainer, hallo Harry,

ich konnte mich noch erinnern, dass ich noch einen Touring habe, bei dem allerdings die Plexiglasscheibe mehrere Sprünge hat. Heute habe ich ihn gefunden und es ist wirklich auch ein 103er. Habe ihn gleich mal angestellt und, man glaubt es nicht, der gleiche Fehler. Also, aufgemacht und gemessen. Die Spannungen sind identisch mit meinem anderen Gerät.
Als ich allerdings mit meiner Oszi-Messspitze am Collector des Oszillator-Transistors messen wollte, setzte der Oszillator auf MW1 plötzlich ein. Ich schaltete auf LW und auch hier konnte ich Sender empfangen.
Könnte es vielleicht sein, dass die hfe des BF125 zu gering ist? Ich komme einfach nicht von dem BF weg.
Übrigens, bei dem plötzlich funktionierenden Gerät messe ich am Collector des Oszillatoreransistors auf MW eine Amplitude von ca.600mVpp und auf KW ca.200mV.
Heute war meine Frau in München. Bei der Gelegenheit war sie auch in meinem Lieblings-Krusch-Laden in der Schillerstrasse. Die BF125 sind bestellt und am Freitag kann ich sie abholen. Wahrscheinlich wird es dann nicht nur bei den Transistoren bleiben.

Gruss
Norbert

Zuletzt bearbeitet am 15.07.14 22:34

Ich habe den Radio als Touring 102 mit dem selben Problem keine Mittel und Langwelle ich habe auch die geregelten -7,8 V gemessen aber das scheint zumindest in meinem Fall nicht so wichtig zu sein sie schwankt von 4,6 V im Batteriebetrieb bis 9,6 V mit Netzteil.
Lustig ist dass dies Regelung beim 102 er nur mit Spannungsteiler funktioniert also ohne Zenerdioden. Aber ich hab meinen Fehler gefunden und vieleicht hilft es auch euch bei mir war der Drehko fest und hab den mit WD40 , Ballistol und Polygripzange im eingebauten Zustand wieder gängig gemacht anschließend den Kondensator mit Bremsenreinigerspray von eventuellen Ölverunreinigungen gesäubert (ACHTUNG nur mit abgenommener Seilrolle denn die hält die Belastungen der Drehbewegung nicht aus). Dabei ist mir, denn die Achse hat ein axiales Spiel und hat dabei die Kondensatorplatten innen berührt was zu aussetzen der beiden Wellenbereiche geführt hat. Er spielt wieder und ist dabei Sauempfindlich und das ganze für 10 Öcken.
