Hallo Thomas, ist der Lautsprecher und seine Verbindung zum Ausgangstrafo i.O. ? Brummprobe am Steuergitter der Endröhre durchgeführt, mit welchem Ergebnis ?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Du schreibst das beim drehen am Entbrummer ein Rauschen zu hören war. Prüfe mal den Entbrummer ob der auch richtig Kontakt hat und die 4 V Heizstrom das da nicht irgendwo die Leitung an Masse, an das Chassis gekommen ist. Sonst so vorgehen mit Messung der Spannungen, das kann aber nur am laufenden Gerät vorgenommen werden. Am besten mit Deinem Helfer zusammen, die richtigen Werte sind im Netz einfach zu bekommen.
Hallo Harry, die Verbindung vom LS zum Ausgangstrafo ist i.O. Wie macht man eine Brummprobe ?

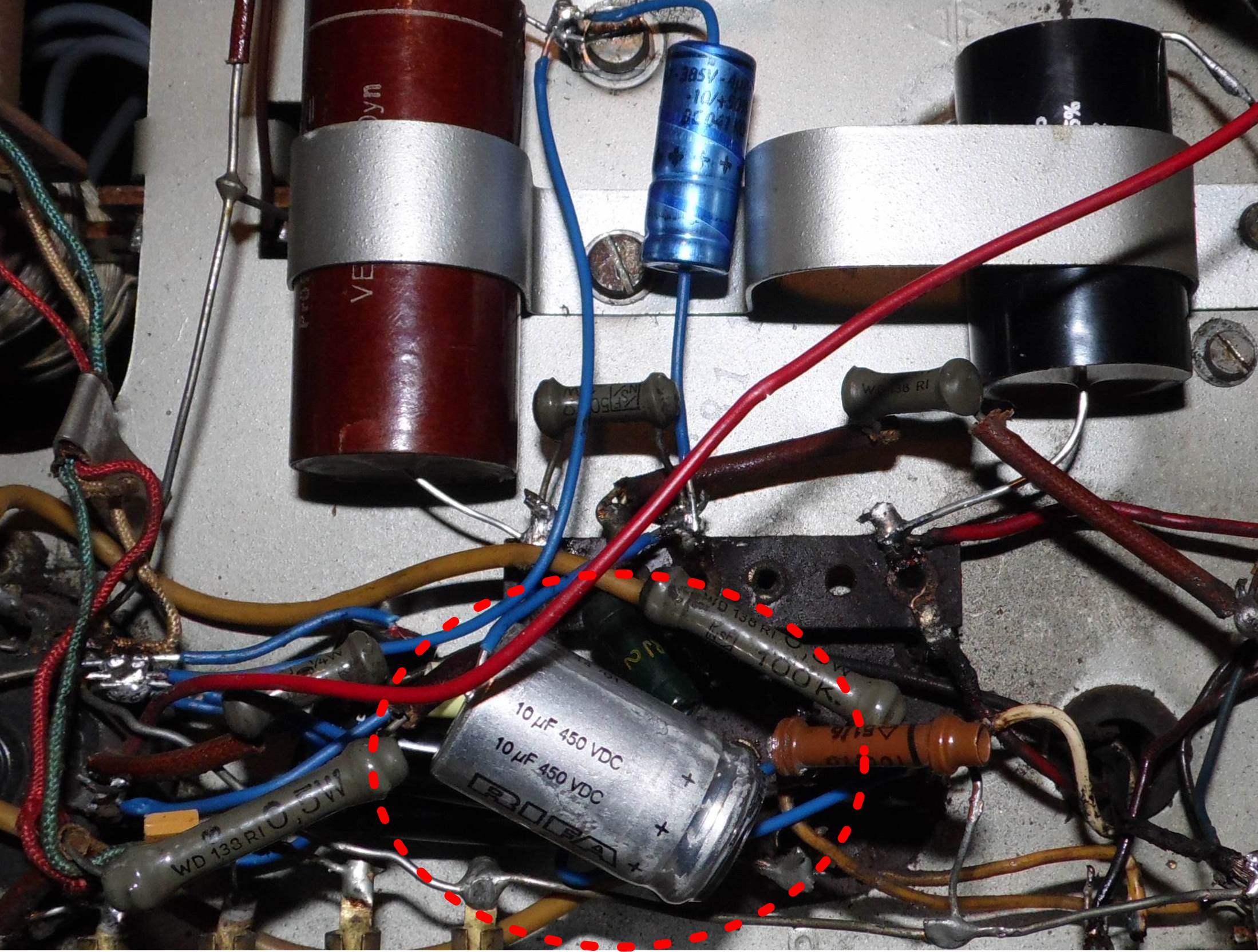

Hallo Nobby, ich habe jetzt noch einmal ganz genau gemessen und habe festgestellt, das an dem Silbernen Elko nur 2,5 V spannung drauf sind. Und das kann normalerweise nicht stimmen.
an der Stelle sei nochmal der Hinweis auf das Wumpus-Kompendium gegeben: http://www.welt-der-alten-radios.de/komp...inhalt-243.html Leider weiss ich nicht wie ich hier direkt zu den Punkten/Anker einen Link setzte, aber im Inhaltsverzeichnis wird man auch fündig.
Im Zweifel am Besten nochmal den gesamten Schaltplan stückweise am Gerät durchgehen. Ich selbst habe auch einen VE bzw. DKE (Eigenbau), ohne Antenne/Erde ist da nichts/seltenst was zu machen.
Hallo, ich habe den Silbernen Eklo einfach mal abgemacht und siehe da es Spielt. Es rauscht zwar aber es spielt ! Vermutlich habe ich ihn falschrum dran gemacht oder ?
Hallo Thomas, bitte etwas mehr Gründlichkeit bei der Beantwortung unserer Fragen, es kann einfach nicht sein, das wenn der Elko verpolt oder keinen kontakt hat, die Spannungswerte an den Röhrenelektroden mit den Vorgaben übereinstimmen. Schlimmer noch im verpolungsfall da würde er in kurzer Zeit so heiß werden das er platzen würde. Die Brummprobe ist eine einfache Methode um NF-Stufen auf ihre Grundfunktion zu prüfen, dabei wird unter großer Vorsicht das Steuergitter (G1) mit dem Finger berührt, das bewirkt bei intakter Baugruppe einen kräftigen Brummton aus dem Lautsprecher.
Hallo Harry, Ich habe den Test gemacht und es brummt NICHT. Ich habe jetzt die Befürchtung, das entweder der Kondensator Defekt ist oder das es durch welchen Grund auch immer der Falsche ist.
Ich habe jetzt nochmal mit dem schaltplan verglichen . Dort muss ein 4,7 nf Kondensator hin. Ich hatte einen 10 nf Verbaut. Ich weiß ehrlich gesagt nicht wie mir das passieren konnte. Also muss ich mir jetzt noch einen Richtigen bestellen. Ich habe nurnoch einen 1uf und einen 330 pf da.
Nochmal ein kurzer Einwand: War im VE301dyn überhaupt so ein 10uF verbaut? Kann jetzt auf die Schnelle in meinen Plänen auch keinen passenden finden. Soll das der Elko an der Gleichrichterröhre sein?
Hallo Ronn, ja ich wunder mich jetzt auch. Ja das ist der an der gleichrichter Röhre Ich weiß garnich wieso der mit im Päckchen war. Würde den da auch ein 1uf oder ein 330pf funktionieren ?
Detektor7765:... Ich habe jetzt nochmal mit dem schaltplan verglichen . Dort muss ein 4,7 nf Kondensator hin. Ich hatte einen 10 nf Verbaut. Ich weiß ehrlich gesagt nicht wie mir das passieren konnte. Also muss ich mir jetzt noch einen Richtigen bestellen. Ich habe nurnoch einen 1uf und einen 330 pf da. ...
Von welchem Kondensator reden wir jetzt? Ich dachte es wäre der silberne Elko! Der hat aber keine der gerade von Dir genannten Werte!
