Re: Saba Villingen 90
Hallo zusammen,
Déjà vu? http://www.wumpus-gollum-forum.de/forum/...en-9-2_394.html

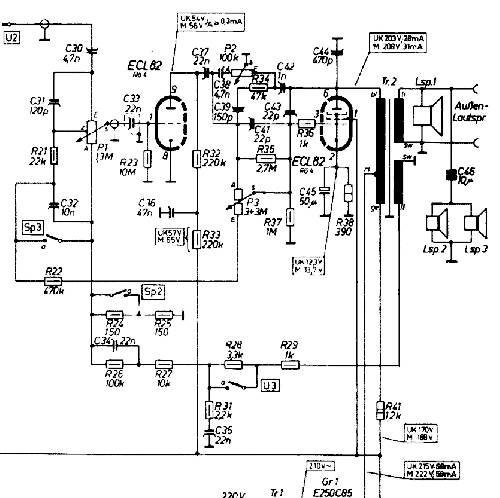

Wolle hatte seinerzeit den Schaltplan beigesteuert:
Sind die Villingens 9 und 90 hier identisch?
VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort
-Kraftwerk-
Zuletzt bearbeitet am 22.10.12 20:53
|
|
|
|
|
|
|
22.10.12 22:57
nobbyrad58  WGF-Premiumnutzer
|
22.10.12 22:57
nobbyrad58 WGF-Premiumnutzer
|
Re: Saba Villingen 90
Hallo an Alle!
Eine brauchbare Tabelle der Kondensatorwerte und deren Umrechnung findet man im Netz bei: Higgs Communications Capacitor.
Da braucht man nicht mehr selber zu denken.
MFG Nobby
|
|
|
|
|
23.10.12 07:10
puntomane WGF-Premiumnutzer
|
23.10.12 07:10
puntomane WGF-Premiumnutzer
|
Re: Saba Villingen 90
Hallo Dirk, hallo Björn,
@ Dirk, wie hoch ist die Kathodenspannung an der ECL, ändert sie sich beim drehen am Bassregler ?, Gitterableitwiderstand R37 1M werthaltig ?
Ist der Netzgleichrichter belastbar ? (nicht verbraucht ?).
@ Björn, ja sie sind Schaltungs gleich zumindest im NF-Teil.
M.f.G.
harry
|
|
|
|
|
23.10.12 09:45
Iceman1968 WGF-Nutzer Stufe 3
|
23.10.12 09:45
Iceman1968 WGF-Nutzer Stufe 3
|
Re: Saba Villingen 90
Hallo Zusammen,
@harry
Kathodenspannung liegt bei fehlerfreiem Betrieb (bassregler auf halb) bei 13V, Sollwert ist 12,5V.
Im Fehlerfall, also Bassregler im Vollanschlag, steigt die Kathodenspannung entgegen der fallenden Anodenspannung auf ca 31V.
Selen-GL ist gegen Diode 1N4007 plus Vorwiderstand 150Ohm/5W getauscht.
Die von rainer genannten Kondensatoren C35, 37, 42 sind bereits getauscht und nochmal geprüft, C43 ist ein Keramik-C.
Die Widerstände R26, 27, 28, 29, 36 und 37 sind bisher noch nicht überprüft, stehen aber auf meiner To-Do-Liste.
Liebe Grüße
Dirk
|
|
|
|
|
23.10.12 11:31
Pluspol WGF-Premiumnutzer
|
23.10.12 11:31
Pluspol WGF-Premiumnutzer
|
Re: Saba Villingen 90
Hallo Dirk
Neben dem akribischen Überprüfen der erwähnten Komponenten, würde ich ich auch die richtige Phasenlage der Gegenkopplungswicklung überprüfen. Wenn an dieser Wicklung die beiden Drähte vertauscht sind, wird aus der Gegenkopplung eine Mitkopplung, was dann einer Art Rückkopplung gleicht.
Freundliche Grüße von Dietmar
|
|
|
|
|
23.10.12 16:14
Holzradio WGF-Nutzer Stufe 3
|
23.10.12 16:14
Holzradio WGF-Nutzer Stufe 3
|
Re: Saba Villingen 90
Hallo zusammen,
jetzt wird's spannend. Die Schaltung ist ja etwas unübersichtlich durch diese vielen Klangverbesserer... Warum ist das Poti geteilt, 3+3M? (kenne das Radio leider nicht)
@Dirk: Mach das besser nicht so lange mit diesen 31V an der Kathodenkombi. 80mA ist ganz schön fett.
Mich würden auch mal die Gleichspannungswerte am P3 interessieren (A,E, und S), auch beim Verstellen. Wenn sich dort geringe negative Spannungen gegen Masse messen lassen, an allen Anschlüssen etwa gleich, wäre das wohl normal (Gitteranlaufstrom). Wenn der Gitterableitwiderstand (R37) hochohmig ist oder doch einer der Cs leckt, könnte es auch ein Arbeitspunkt-phänomen sein, also evtl. keine Schwingungen. Schwingungen müssten sich doch irgendwie nachweisen lassen, auch ohne Oszi. Evtl. mit Multimeter mit Wechselspannungsmessung (und mit kleinem C davor)?
VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort
-Kraftwerk-
Zuletzt bearbeitet am 23.10.12 16:18
|
|
|
|
|
23.10.12 17:05
roehrenfreaknicht registriert
|
23.10.12 17:05
roehrenfreaknicht registriert
|
Re: Saba Villingen 90
Moin zusammen,
Wie Björn schon meint: "Schwingungen müssten sich doch irgendwie nachweisen lassen, auch ohne Oszi. Evtl. mit Multimeter mit Wechselspannungsmessung (und mit kleinem C davor)?" - klar - mit einem normalen Gleichspannungs-Multimeter plus vorgeschalteter HF-Diode und einem dahinter nach Masse geschalteten Lade-Kondensator von 1-100nF, eine einfache Einweg-Gleichrichtung also. Am Lautsprecherausgang anschliessen und dann beobachten, was passiert, wenn die Steller betätigt werden. Plötzlicher Spannungsanstieg = schwingt wie Harry.
Der Wechselspannungsmessbereich vieler (preisgünstiger) Multimeter schafft nur so bis etwa 1000 Hz - dann ist schon meist Schluss. Deshalb der Kunstgriff mit der Diode.
|
|
|
|
|
23.10.12 17:58
Iceman1968 WGF-Nutzer Stufe 3
|
23.10.12 17:58
Iceman1968 WGF-Nutzer Stufe 3
|
Re: Saba Villingen 90
Hallo Zusammen,
mich nervt die Kiste schon ganz schön
Also, den Gitterableitwiderstand kann ich ausschließen, den habe ich heute erneuert.
Und klar tue ich dem gerät die 31V Kathodenspannung nie lange an.
Jetzt strafe ich den Villingen mal mit ein oder zwei Tage mit völliger Verachtung, so mal eben zwischendurch steht jetzt ein Flachmann-TV auf dem Tisch, der mich mindestens schon genauso nervt
Vielleicht gibts ja bis dahin wieder neue Ansatzpunkte beim Villingen.
Liebe Grüße
Dirk
|
|
|
|
|
26.11.12 07:23
Iceman1968 WGF-Nutzer Stufe 3
|
26.11.12 07:23
Iceman1968 WGF-Nutzer Stufe 3
|
Re: Saba Villingen 90
Hallo Zusammen,
jetzt habe ich das Problemgerät lange genug ignoriert und wage mich mal wieder ran.
Da ich aber solch ein Fehlerbild bisher noch nie hatte und damit ich es jetzt besser verstehe, frage ich erstmal in die Runde, was genau vor sich geht, wenn die NF so schwingt, wie in diesem Fall?
Liebe Grüße
Dirk
|
|
|
|
|
|
|
|
1 2 3
|
| 1 2 3
|
