Also, ich erhöhe die Anodenspannung an der EL84 bis knapp auf 280V durch Verkleinern des Widerstandes hinter dem Gleichrichter, und muss daher Ub2 verringern. Richtig?

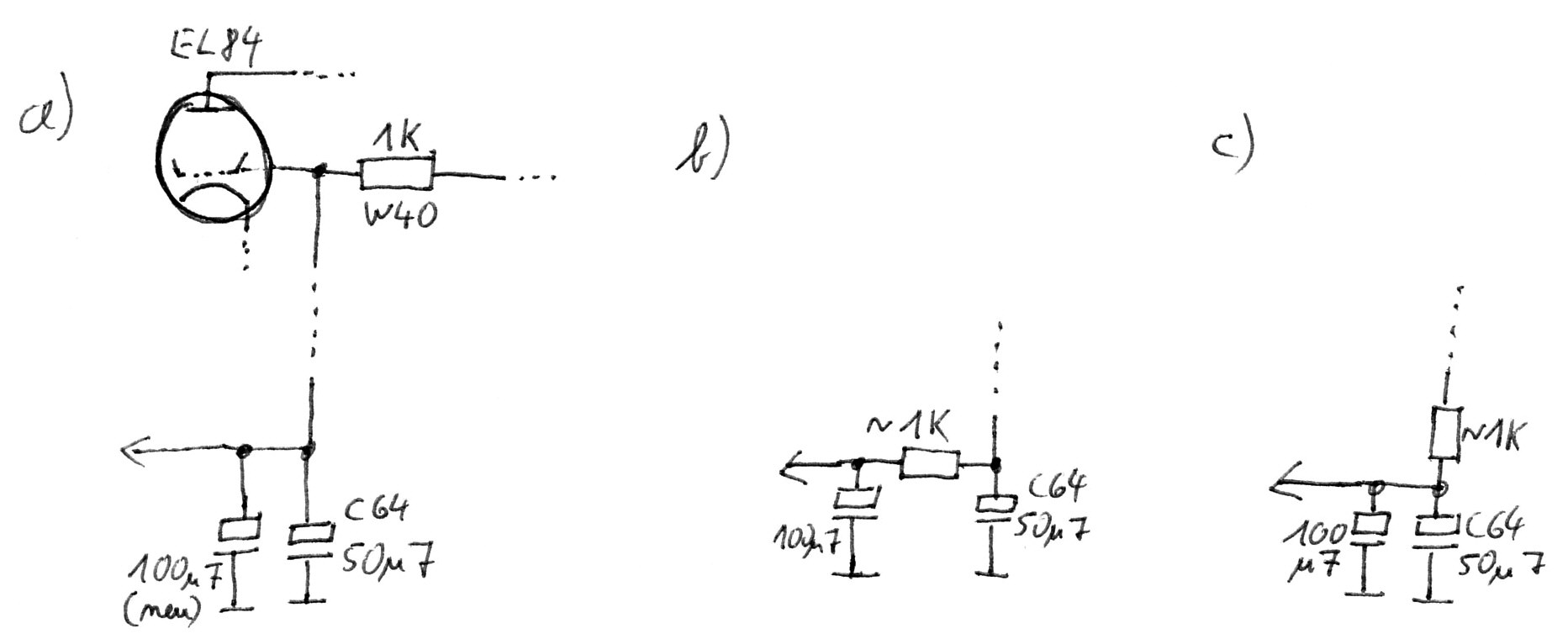

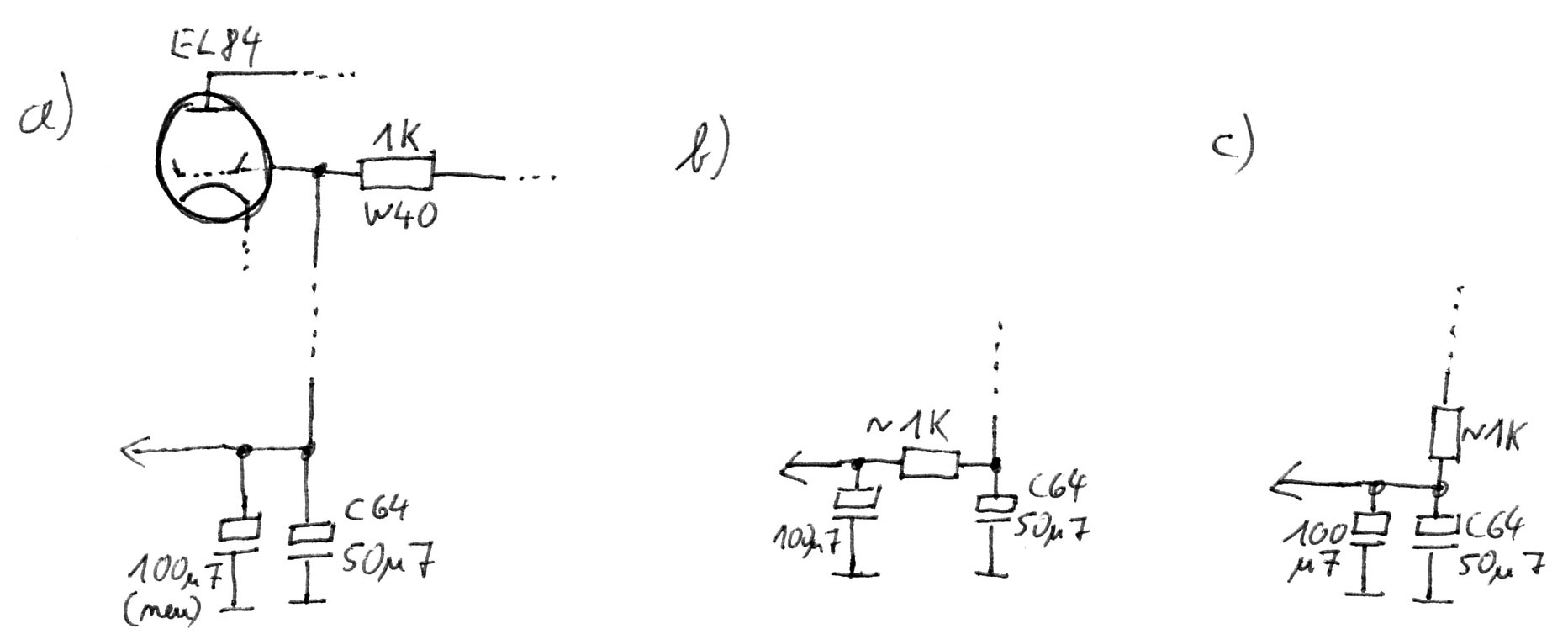

Ich habe gezeichnet. Der Ist-Zustand der Glättung Ub2 ist Zeichnung a). Wird er zusätzliche Widerstand nun wie b) oder c) eingefügt, um die passenden Spannungen für die anderen Röhren zu erhalten?
.....ich weiß, ich könte lässtig heißen...möchte aber nur keinen fatalen Fehler machen. Mein Vater hat mir gestern noch erzählt, wie lange meine Eltern für das Gerät damals gespart haben, und wie er es mit seiner Heinkel inkl. Sozius damals über 50km transportiert hat. Daher hängt schon etwas Herzblut dran.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Hallo ............??? Ja genauso ist es, d.h. nach Plan(b). Wir schaffen somit (Neu) Ub.3. Den neuen R. an die Röhren Soll Spannungen anpassen Die EL84 kann die erhöhte Ub.1 und 2, gut verkraften, Gut wäre es C63 u 64 durch 500V Spannungsfeste zu tauschen In der Praxis ist mir aber noch kein Elko wegen 350V Spannungsfestigkeit auseinander gegangen Ich meine hier im Forum kann keiner lässtig wirken, denn alle Hobiisten haben durch Meinungsaustausch dazu gelernt. Das mit dem Herzblut, kann ich gut nachvollziehen.
Ach so, Martin heiße ich. Ich habe parallel zu C63 noch einen 50µF drangehangen. Jetzt ist das Brummen so leise, dass es nicht stört. Der Trentrafo liefert übrigens maximal 270V. Dann fallen 7V am 100Ohm Widerstand nach dem Gleichrichter ab. Dh, ich kann leider nicht an 280V kommen und ebenso kann dadurch der zusätzliche Widerstand entfallen.
Der Strom beträgt hinter dem Gleichrichter übrigens knapp 68mA. Das habe ich durch den Spannungsabfall am 100Ohm Widerstand indirekt ermitteln können. Da im Schaltplan 65mA angegeben werden, denke ich, dass kein stromziehender Defekt die Ub1 runter zieht - also kein Handlungsbedarf.
So, ich bin mit dem Ergebnis 90% zufrieden. Das heißt dann, dass ich eines Tages doch wieder nicht die Finger davon lassen können werde...
es freut mich, dass durch die Parallelschaltung eines Elkos das Brummen nahezu verschwunden ist. Allerdings mag ich nicht daran glauben, dass nicht doch noch ein Fehler vorliegt - schließlich brummte das Radio vermutlich früher auch ohne diesen Zusatz-Elko nicht. Wie dem auch sei - viel Spaß mit dem Radio.
