hallo Jürgen,

hab ich vergessen der Siebelke(2x40µF) hält auch die Spannung nicht wenn ich vom Netz trenne. Der ´Trafo steht sicher auf 220V da ich dort nichts geändert habe. Welche Kondensatoren soll ich ablöten, bitte gib mir einen Hinweis--> hier ein Link auf meiner Lötseite : ***


lg
#willi



Moderator: Hallo Willi, der Link zeigt auf eine werbefinanzierte Seite. Dies ist gemäß Forumregeln nicht zulässig. Daher mußte er entfernt werden. Die Bilder weiter oben im Thread sind schon recht aussagekräftig. Freundliche Grüße, Jürgen rf

Ja jügen Photo kommt nach,

habe gerade Besuch bekommen

Hallo Roman,

schön, daß Du nun unter Deinem Real-Vornamen mit uns kommunizierst. Das macht es ein wenig angenehmer und persönlicher in der sonst so anonymen Internet-Welt.

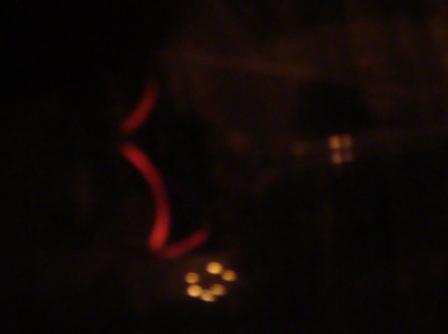

Nun - die Glüh-Helligkeit ist gottlob kein Grund zur Sorge, sieht schon mal gut aus. Ursprünglich ging ich von viel mehr Licht aus, was mich nachdenklich stimmte. Gut - nächster Schritt: AZ11 ´rein und schauen, ob die Lampenhelligkeit zunimmt. Starke Zunahme deutet auf einen mehr oder minder starken Kurzschluß hinter der AZ11, eine nur ganz geringe Zunahme wäre normal. Dann Spannung an den Elektrolyt-Kondensatoren messen. Hier sollten jetzt ca. 300Volt anstehen. Wenn sie sich, wie Du schon weiter oben erwähnt hast, nur um 260Volt herum bewegt sind die Elko´s ausgetrocknet und haben keinerlei Kapazität. Deren Wechsel wäre dann angezeigt. Sei bitte so nett und mache erst einmal diese Schritte und berichte dann wieder. Danach schauen wir weiter...

Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)

Hallo Roman,

jou - hast Recht, ich habe mich im Eifer des Gefechtes vertippt. Natürlich meinte ich AZ1. Mit dem 2*40µF liegst Du schon genau richtig. Den erst einmal austauschen, dann sehen wir weiter.

Nachtrag: Ob die Original-Becher noch erhältlich sind wage ich zu bezweifeln. Um die Optik zu gewahren, könnte man jedoch mit etwas handwerklichem Geschick den alten Becher am Fuß öffnen, ausräumen, mit Neuteilen bestücken (Zwischenräume mit Schaumstoff o.ä. ausfüllen) und wieder verschließen. Was die Werte angeht müssen die nicht absolut genau gleich sein. In Deinem Fall würde ich den nächst höheren von 47µF und einer Spannungsfestigkeit ab 400Volt wählen.

Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)

Zuletzt bearbeitet am 14.09.09 18:52

Lieber Jürgen, lieber Roman,
ich bin erstaunt.
Roman fragt:

Zitat:

---

Noch eine Frage zur AZ1 : Ist diese automatisch defekt wenn das Glas im Sockel (oder ich glaube das heißt Pressteller) so wackelt das sich auch die Drähte im inneren der Röhre bewegen ???

Hallo Harald,

sicherlich hast du nichts falsch verstanden.
Das WGF zeichnet sich u.a. dadurch aus, dass wir auch Anfängern auf dem Gebiet der Röhrenradios mit Rat und manchmal auch Tat zur Seite stehen.
Vereinzelt stellen diese Beginner auch Fragen, die dem "Profi" unsinnig erscheinen, jedoch aus der Sicht des Fragestellers meist legitim sind. Wir bemühen uns dann, den Sachverhalt auch für Neulinge verständlich dar zu legen - bislang klappte das recht gut.
Bitte bringe ein bisschen Verständnis für Neulinge unseres Hobbys auf, auch wenn die Fragen manchmal banal erscheinen; jeder hat einmal klein angefangen.

Viele Grüße
Klaus.
