Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo Miteinander
Ich bin seit kurzem im Besitz eines Nordmende Phono Super Stereo Z700 und konnte schon div. Reperaturen erfolgreich durchführen. Z. B. habe ich die Seilführungen für den AM- und FM-Antrieb erneuert. Leider musste ich feststellen, dass der FM-Sendersuchlauf im Gegensatz zum AM-Suchlauf sehr hart läuft/fährt. Ist das normal oder wie kann ich den FM-Suchlauf schmieren oder so? Besten Dank für eure Rückmeldungen.

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
12.08.23 21:27
wumpus

Administrator

12.08.23 21:27
wumpus

Administrator

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo ChriguM,

bevor vielleicht andere Nutzer weitere Tipps geben und weil ich das negative "Zauberwort" Schmieren in Verbindung mit Skalenseil gelesen habe, will ich ein wenig davor warnen das zu tun. Warum?

Bitte hier mal bei den allgemeinen Hinweisen zum Thema Skalenseil nachlesen, danach ist der Umgang mit Skalenseil auflegen und Reparieren bestimmt schon etwas einfacher ...

https://www.welt-der-alten-radios.de/r--...ntriebe-54.html

Weiteres kann dann folgen.



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

12.08.23 21:48
ChriguM

WGF-Einsteiger

12.08.23 21:48
ChriguM

WGF-Einsteiger

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo Rainer
Besten Dank für deine Antwort und den Link.

Die Beiträge zum Skalaseil usw. habe ich vor den Reperaturen gelesen und es hat mir sehr geholfen.

Da es mein erster Röhrenradio ist kenne ich noch nicht alle Begriffe.

Ich denke, dass es sich um den Drehkondensator handelt, welcher sich nur mit Mühe drehen lässt.

Kann man dagegen etwas machen?

Lieber Gruss und grosses MERCI

12.08.23 22:01
ChriguM

WGF-Einsteiger

12.08.23 22:01
ChriguM

WGF-Einsteiger

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

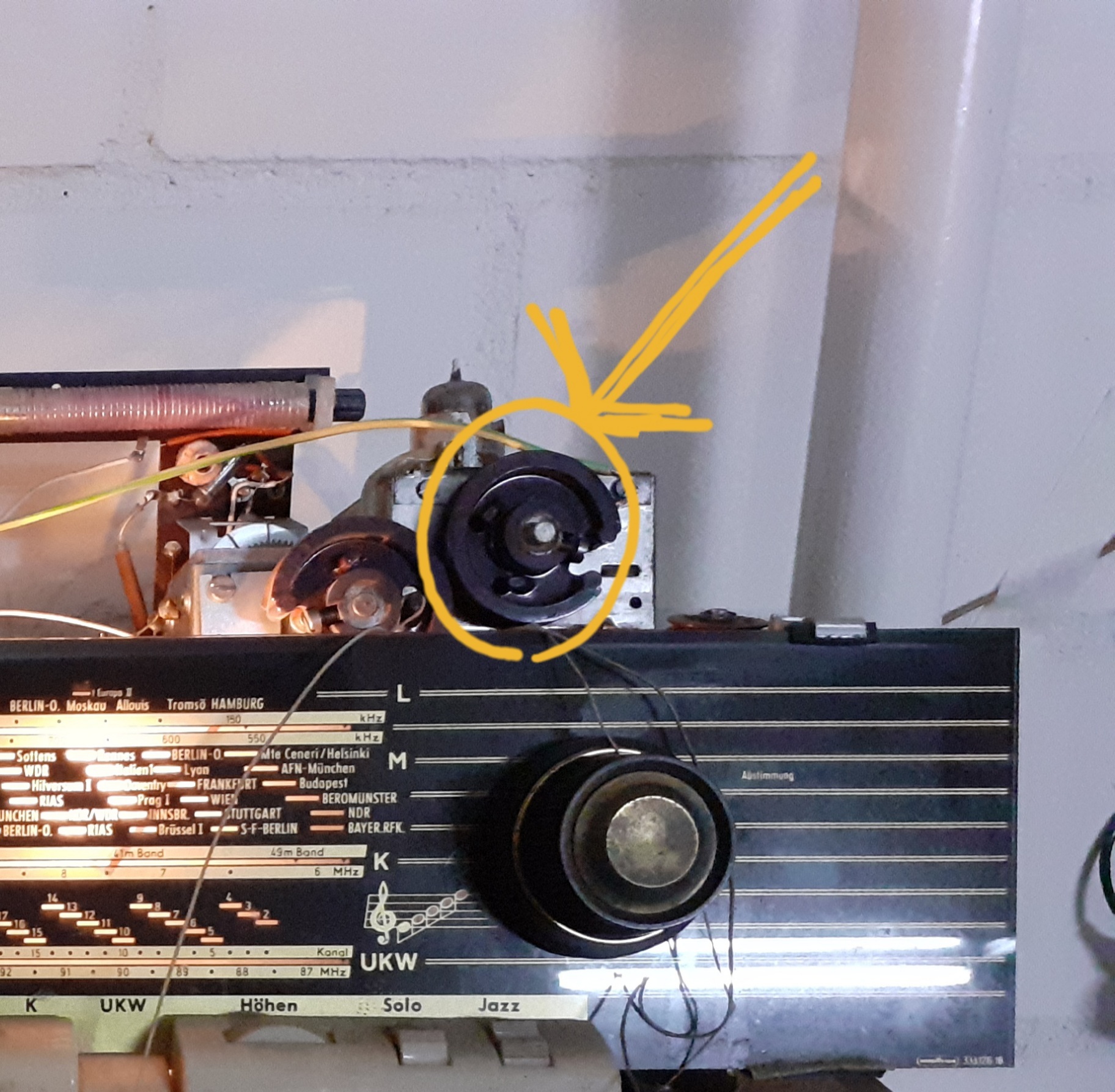

Hier das Foto.

Datei-Anhänge
20230703_224319.jpg 20230703_224319.jpg (73x)

Mime-Type: image/jpeg, 734 kB

12.08.23 22:43
wumpus

Administrator

12.08.23 22:43
wumpus

Administrator

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo ChriguM,

das ist wohl der UKW-Drehko im UKW-Teil. Hier ist das Rankommen u.u. schwieriger (kommt immer auf das jeweilige Gerät an.

Ich selbst kenne Dein Modell nicht, kann also nur generalisierend dazu was sagen:

Man könnte versuchen erst einmal zur vorläufigen Gangbarmachung ein Kriechöl an an die beiden Drehkoachsen im UKW-Teil zu bringen, auch an das Zwischengetriebe am Drehko. Technisch ist aber immer einen Enftfettung / Entölung der Lager und des Getriebes besser. Leider kann auch dazu eine Demontage des UKW-Teils nötig werden (kommt immer auf das jeweilige UKW-Teil an) , u.u. sogar mit Abnehmen des Seilrades auf der Drehkoachse, ja nach Bauart.

Im Wumpus-Kompendium steht auch was zum Thema:

https://www.welt-der-alten-radios.de/kom...-2-253.html#111


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

13.08.23 12:20
HB9

WGF-Premiumnutzer

13.08.23 12:20
HB9

WGF-Premiumnutzer

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo ChriguM,

dieses Gerät hatte ich auch mal, und da ging der Drehkondensator für UKW ebenfalls schwer. Die Lösung ist aber recht einfach, und glücklicherweise kommt man hier gut an das verharzte Lager ran. Am besten besorgt man sich eine Spritze mit langer Nadel.
Als Erstes wird Alkohol auf das Lager gegeben, das geht am besten, wenn man ihn in den Spalt zwischen dem Lager und dem Seilrad gibt. Dabei nur einen Tropfen aufs Mal spendieren und am besten einen Lappen unter die Achse platzieren, damit allfällig herabtropfender Alkohol aufgefangen wird. Nun dreht man den Kondensator etwas hin und her, dabei sollte er immer leichter drehbar sein. Falls das Resultat noch nicht bedriedigt (der Kondensator muss sich nahezu widerstandslos drehen lassen), gibt man nochmals etwas Alkohol auf das Lager und dreht weiter. Dieses Spiel wird wiederholt, bis er wieder leichtgängig ist.
Nun wird etwas WD40 auf das Lager gespritzt und wieder ein paar Mal hin und her gedreht. Das WD40 verdrängt dabei den Alkohol samt allfälligem Rest-Harz aus dem Lager. Am Schluss gibt man einen Tropfen dünnflüssiges Oel auf das Lager und dreht den Kondensator nochmals ein paar Mal. Ist er immer noch leichtgängig, ist das Problem nachhaltig gelöst, sonst zuerst mit etwas WD40 nachbehandeln, und wenn das nichts nützt, von vorne mit Alkohol beginnen.

Noch ein Hinweis: diese Geräte haben viele Papierkondensatoren verbaut, die heute Leckströme haben. Mindestens die kritischen sollte man ersetzen: Diejenigen, welche die Anodenspannung entkoppeln, also parallel zu den Elkos liegen (diese können im Fehlerfall in Brand geraten), sowie die Koppelkondensatoren zwischen der Anode der NF-Vorstufen und dem Gitter der NF-Endstufe, wegen der Klangregelung sind hier mehrere zu tauschen (diese sorgen für erhöhte Ströme in den Endröhren, was neben höherem Röhrenverschleiss auch den Gleichrichter, Netztrafo oder einen Ausgangstrafo zerstören kann).

Viel Spass bei der Restauration!

Gruss HB9

13.08.23 20:52
ChriguM

WGF-Einsteiger

13.08.23 20:52
ChriguM

WGF-Einsteiger

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo HB9

Besten Dank für deine Tipps. Ich habe dies heute Nachmittag gleich probiert und es ist wirklich so, wie du das beschrieben hast.
Einfach super.

Ich beobachte die alten Widerstände und Kondensatoren immer wieder. Aber ich bin noch unsicher, was ich alles wechseln könnte und ob ich soviel investieren kann oder will.

Die Audioqualität beim Radiohören ist sehr gut, was ich leider vom Tonabnehmer nicht sagen kann. Dies ist mein nächstes Ziel.

Dies ist ein super Forum und auch die Homepage ist genial. So etwas trifft man nicht mehr häufig an.

Liebe Grüsse

14.08.23 12:53
HB9

WGF-Premiumnutzer

14.08.23 12:53
HB9

WGF-Premiumnutzer

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo ChriguM,

der Tonabnehmer ist ein Kristall-Typ, und die haben grundsätzlich hohe Verzerrungen, eventuell ist auch noch die Nadel abgenützt oder beschädigt. Magnetische Tonabnehmer (MM oder MC) sind da Klassen besser, aber elektrisch nicht kompatibel, da sie ein viel kleineres Signal liefern und prinzipbedingt sehr höhenlastig sind, was mit einem sogenannten Entzerr-Vorverstärker korrigiert werden muss.

Dieses Radiochassis hat übrigens auf der Seite noch eine Anschlussbuchse für einen UKW-Stereodekoder (der Novalsockel mit dem eingesteckten Dummy, der das Monosignal auf die beiden NF-Kanäle verteilt), falls dir mal ein Nordmende-Dekoder über den Weg läuft

Die Widerstände, die Nordmende hier verbaut hat, machen eigentlich nie Probleme, nur die Papierkondensatoren, vor allem dann, wenn das Gerät längere Zeit in feuchter Umgebung war. Das Gemeine ist, dass sich die Leckströme häufig nicht durch Störungen bemerkbar machen, sondern unbemerkt die Zerstörung von Bauteilen beschleunigen. Daher sollte man die besagten Kondensatoren tauschen. Wird das Gerät häufig genutzt, ist der Tausch eigentlich zwingend.

Falls du den gesamten UKW-Bereich bis 108MHz empfangen willst, geht das bei diesem Gerät einfach durch einen Neuabgleich des UKW-Oszillators und UKW-Vorkreises, man muss nichts löten, aber ein UKW-Prüfsender ist sehr hilfreich (die gibt es ja mittlerweile billig und legal für die Umsetzung eines DAB+-Senders oder Audiosignals auf UKW).

Gruss HB9

17.08.23 04:34
Axel

WGF-Nutzer Stufe 3

17.08.23 04:34
Axel

WGF-Nutzer Stufe 3

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo,

Soviel ich weis, hat das Z700 das Chassis 2/616 drin.
Dieses Chassis hat keine Dekoder-Buchse.


Viele Grüße,
Axel


.........................................................................................................................
.
Da will man endlich mal in Ruhe die Werkstatt aufräumen und was passiert?
...Man hat keine Lust.


.

17.08.23 07:40
HB9

WGF-Premiumnutzer

17.08.23 07:40
HB9

WGF-Premiumnutzer

Re: Nordmende Phono Super Stereo Z700 / Seilführung FM-Antrieb

Hallo zusammen,

ich dachte, es sei das Chassis 3/616. Beim Chassis 2/616 geht auch die Erweiterung des UKW-Bereichs nicht ganz so einfach.

Gruss HB9
