Hallo Solar, freue mich das ich Dir helfen kann.
Nachdem ich endlich Mikrometerschraube und Schieblehre gefunden habe geht es los. Also:
Breite und Höhe des Stators 80X40mm Stärke:2,3mm Aluminium
Stator: Breite (Durchmesser)80mm Stärke 0,3mm Kupfer
Isolator 0,2mm Pertinax(Hartpapier)
Distanzscheiben Pertinax zwische den Isolatoren 0,2mm an den beiden unteren Schrauben
Schrauben Messing M3X17mm mit Kopf
Auge zur Statoraufname außen 17,4mm Bohrung 10,05mm
Isolator 80X47,7
Viel Erfolg beim nachbauen und ich würde mich freuen wenn Du mich auf dem laufenden hältst, solltest Du noch andere Daten benötigen frage einfach nach.
mfg Guido


Editiert 07.01.08 19:14

Hallo Guido.
Vielen Dank für Daten, alles schon ausgedruckt und gespeichert. Ich werde wohl erst um Ostern herum zur Umsetzung kommen. Solar

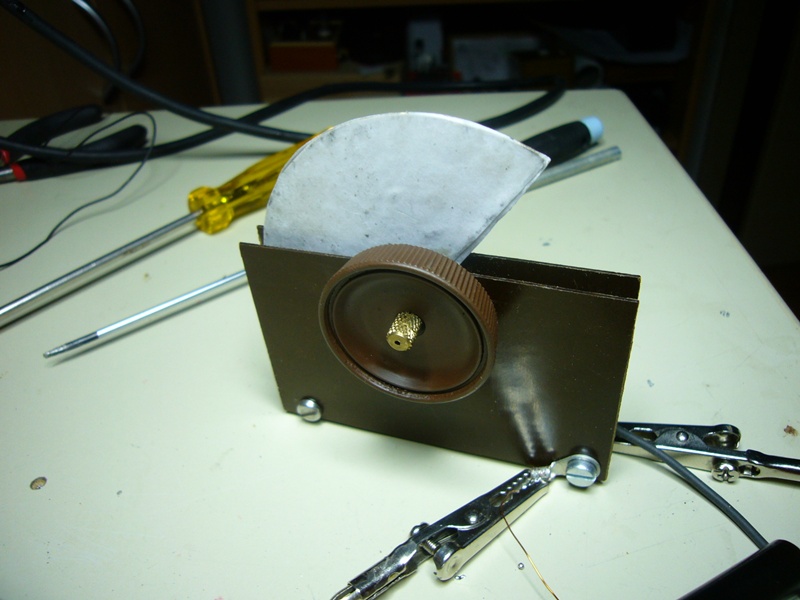

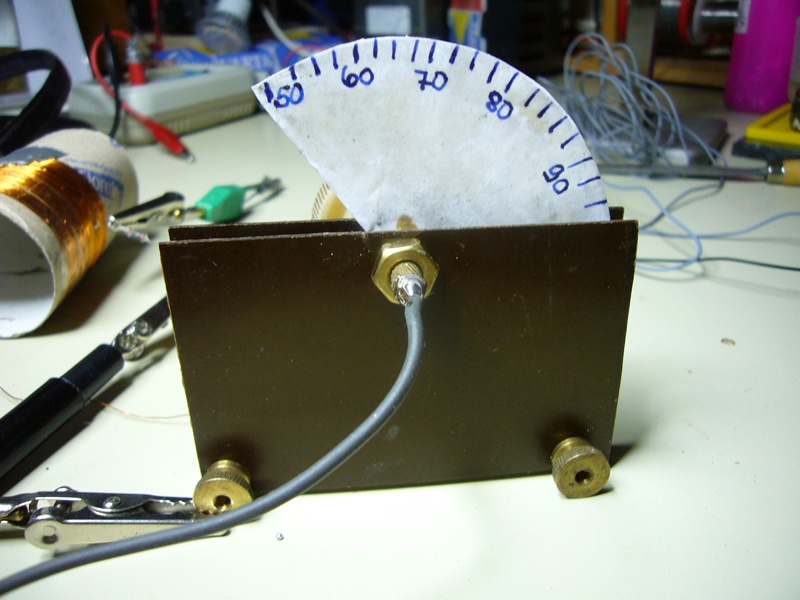

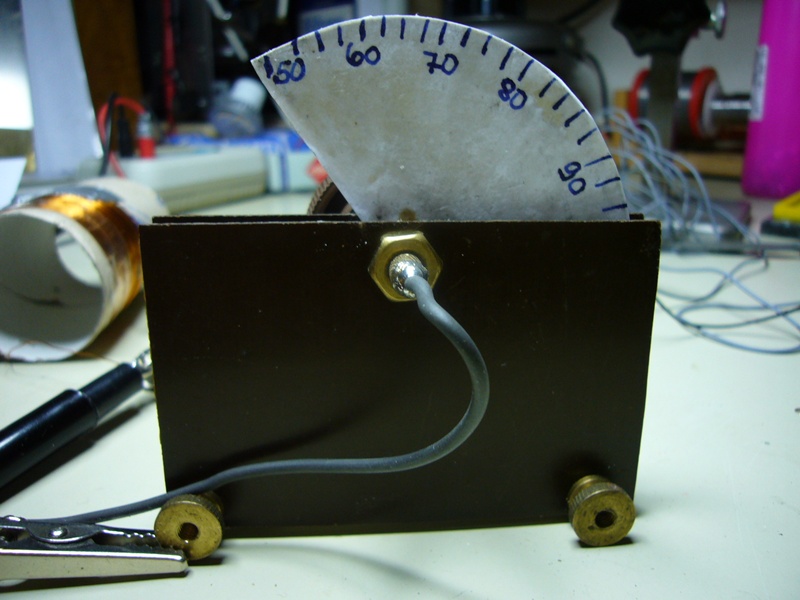

Jetzt habe ich die Pertinaxplatten (0,2mm) einfach nach aussen gelegt, (deshalb, weil oben Löcher im Pertinax für den Rotor sind.)

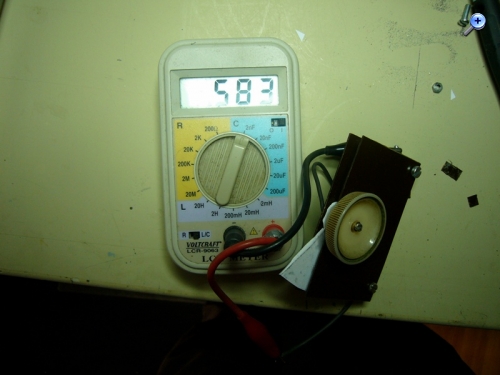

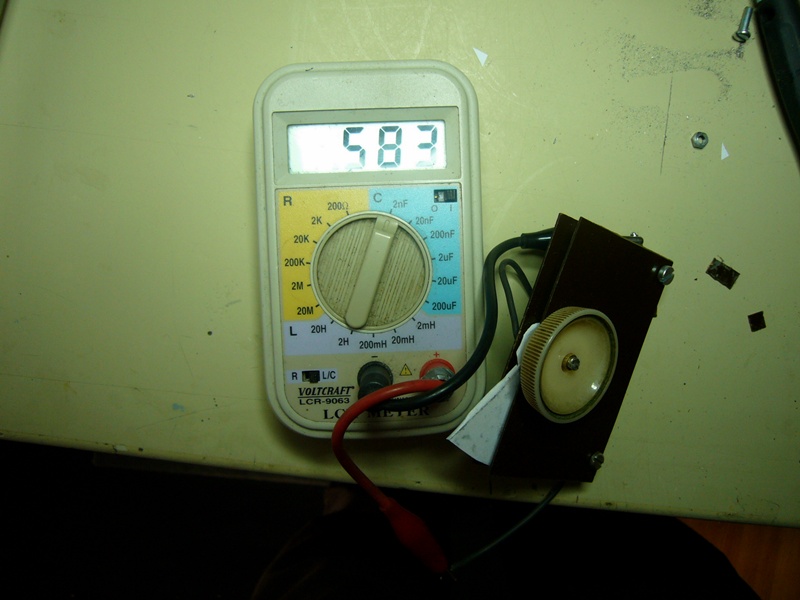

den Rotor mit normalem Papier beklebt, der Luftspalt ist etwa 3 mm. Ergebniss ist im Bild zu sehen. Optimal, 580 pF, Anfang ist 50 pF bis 580 pF.

Das Papier schleift allerdings am Alu und wird dadurch dunkel. Evtl. lackiere ich das Papier.









Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Datei-Anhänge


Hallo

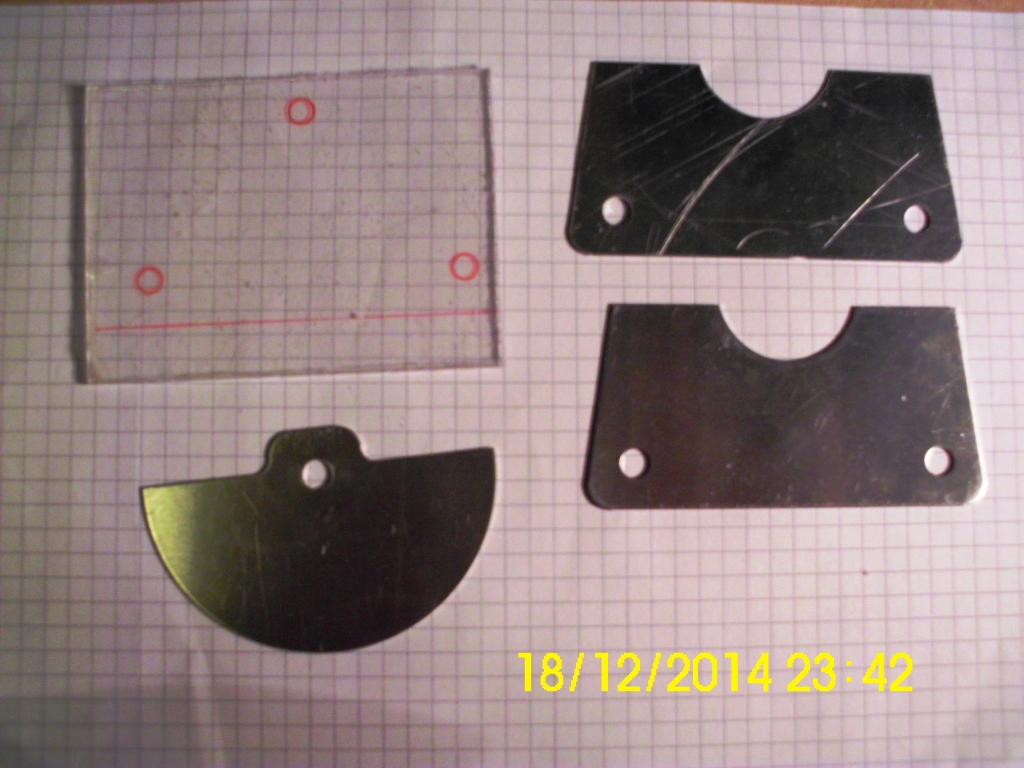

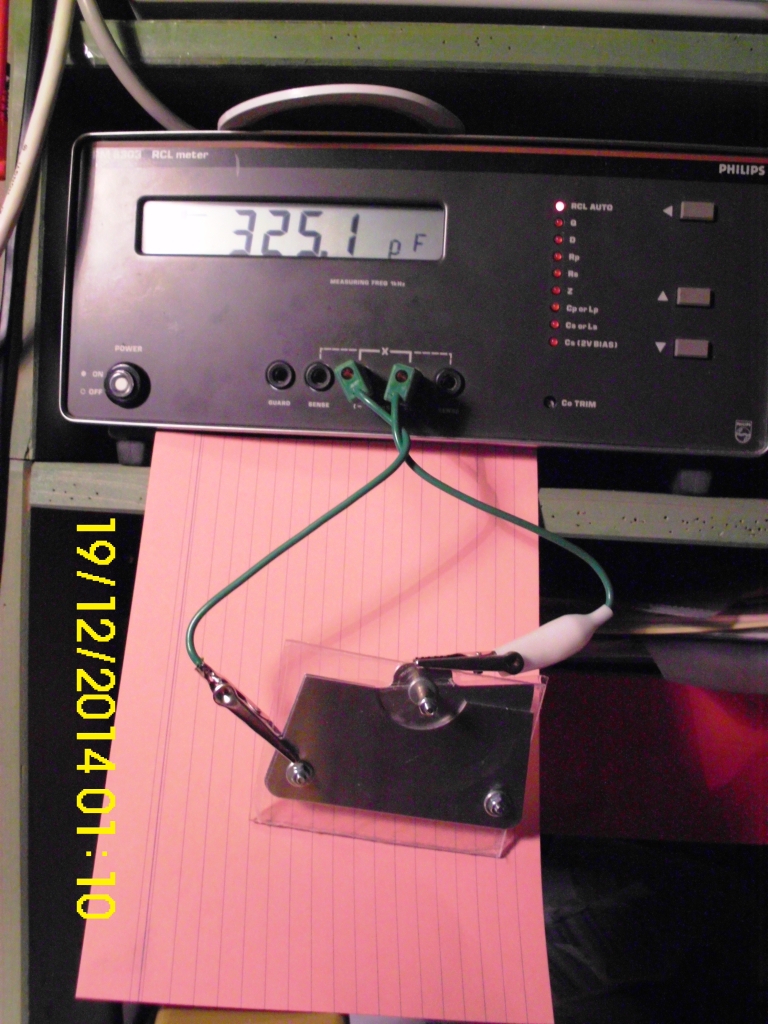

.....ich wage mich jetzt auch an den Nachbau eines Radiomann Drehko's....




Ziel ist ein Radiomannnachbau ....eventuell noch als Weihnachtsgeschenk... ( wenn ich es Schaffe)....

Matu

Datei-Anhänge

radiomann drehko.JPG (408x) Mime-Type: image/jpeg, 545 kB

Hallo Matu,

Martin.M wird nicht antworten, da er nicht mehr Nutzer des Forums ist.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

Hallo


ich hätte fast geschrieben....

.....die besten fallen zu erst.....

Matu
