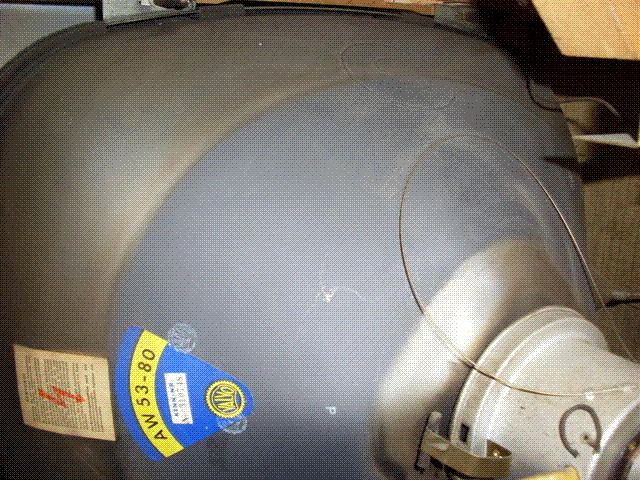

Hallo Habe da einen Graetz Kurfürst, der excellent funktioniert. Ich hab mich schon öfter gefragt, was die komischen "Hügel" um den Bildröhrenhals sein sollen. Außerdem befindet sich am Kolben, oben und unten jeweils ein eingekreistes "S". Andere AW 53-80, die ich bisher gesehen habe, haben beides nicht. Kann mir jemand was dazu sagen? Ein paar Bilder sind dabei... na ja, zum Thema WIMA Bonbons.... Gruß Digitalfunk
Moderator: Noch sind keine Bilder zu sehen??? Wären ganz gut für die Deutung der komischen Hügel
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Also, irgendwie geht das nicht, mit dem Bilder hochladen! Ich kriege zwar das Signal "laden" (graue Feld mit dem komischen Kreis), danach ist aber nichts zu sehen! Das wäre der Kurfürst F 171, erstes Modell mit stehendem Chassis, Radioteil mit Netztrafo. Gruß digitalfunk
Versuche doch bitte folgendes. Schritt 1: Anklicken von "Durchsuchen", auswahl des Ablageortes der Datei. Schritt 2: Hochladen der Datei Schritt 3: Absenden. In welchem Format ist das Foto gespeichert? jpg oder ein anderes Format? Viele Grüße Wolle
Hallo, bitte beim Hochladen auf die datei-Grösse achten. Photos grösser 200 KB werden nicht hochgeladen. Nur JPG, jpg, GIF, gif, PNG, png wird akzeptiert.
Details in den Forum-FAQs
MFG Rainer
Möge die Welle mit uns sein und kein Mögel-Dellinger-Effekt auftreten.

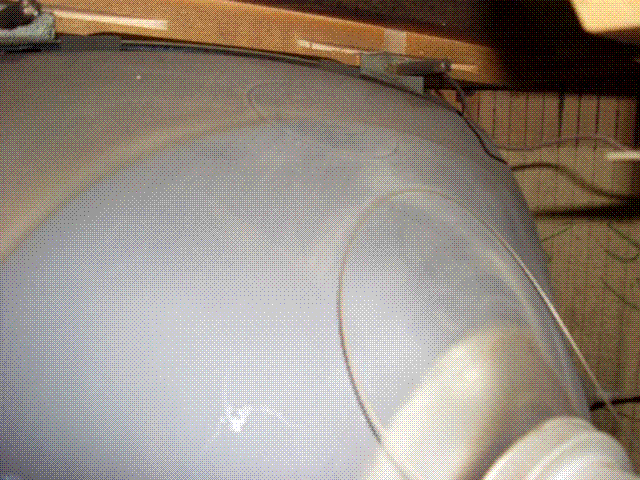

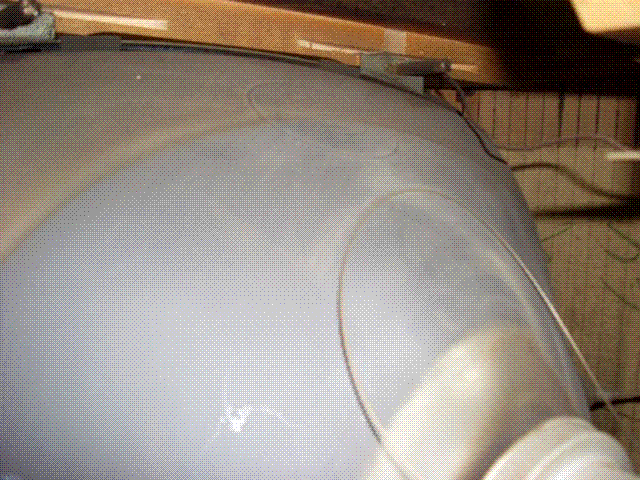

Hallo Ionenfallenröhren haben keinen Knickhals, sondern das System befindet sich schräg im Hals. Die seltsamen Hügel befinden sich oben, unten, je seitlich um den Hals. Auf dem Bild ist nur einer von den 4 Hügeln zu sehen, (in der Massedrahtschlinge). Was bedeutet das eingekreiste "S"(befindet sich auch auf der Kolbenunterseite). Wie gesagt, meine anderen AW53-80er haben das alles nicht! Noch ein Photo über meine WIMA-Ersatze (nicht erschrecken)! Gruß Hans Die Bilder habe ich gemacht und habe damit das Urheberrecht.
diese "Hügel" dienen dazu, dem Konus der Bildröhre Stabilität zu verleihen und den Außendruck besser zu verteilen. Bildröhren mit 53 cm.-Schirmdurchmesser waren damals nicht leicht herzustellen. Später mit verbesserten Glaseigenschaften konnte man auch einen "glatten" Konus anfertigen. Welche Bildröhren haben denn die "Hügel"? Valvo? TFK? Oder andere?
Viele Grüße Eckhard - Richtige Fernseher haben Röhren!
