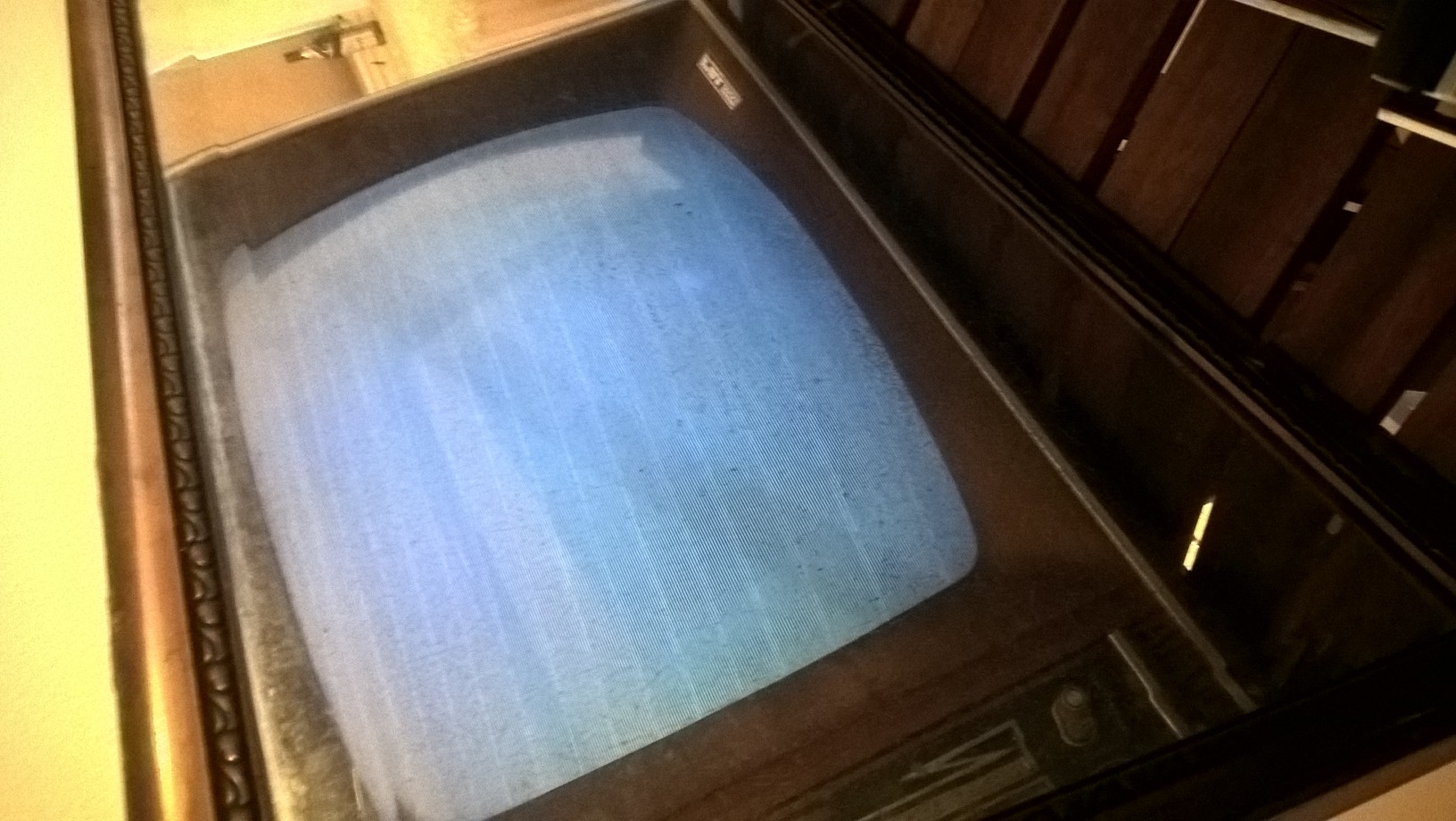

Heute habe ich mich wieder an den 708t gewagt mit den Unterlagen von Debo. Allerdings ist ein neuer Fehler aufgetreten als ich den Farbbalken Generator angeschlossen habe und den VHF Kanal eingestellt hatte, erschien das angehängte Bild. Dabei ist es geblieben, Helligkeits- und Kontrastregler reagieren nicht mehr, auch die Grundhelligkeit im Chassis lässt sich nicht mehr einstellen. Die drei Grundfarben Regler hinten am Chassis lassen sich einstellen. Der Fernsehton kommt beim DVB-T Empfänger auf den richtigen Kanal. In der Fehlerbeschreibung steht, das man den Fehler wie beim S/W Gerät suchen soll, leider nicht mehr.
Den Farbbalkengenerator hatte ich vorher an einen anderen Fernseher angeschlossen und dort hat er funktioniert.
Schau Dir bitte mal die Spannungsversorgung am Kontrastregler und am Helligkeitsregler an. Eventuell ist dort die Spannung verloren gegangen. Auf jeden Fall müsste sich an den Schleiferanschlüssen der Potenziometer eine Spannungsänderung bei Betätigung messen lassen.
Hallo Wolle, die Spannung ist da und lässt sich regeln, am Helligkeitsregler von 25-12 Volt rauf und runter. Wenn ich den Senderknopf auf einen leeren Kanal stelle wackeln die Streifen schnell rauf und runter.
Du warst ja schon einmal soweit, dass Du ein S/W-Bild sehen konntest. Da Du in dieser Betriebsart auch Ton hattest, stelle diesen Zustand wieder her und kontrolliere dann die Funktion der Regler Helligkeit, Grundhelligkeit und Kontrast. Wenn die Kontrastregelung nicht arbeitet, hast Du die Erscheinung heller Schirm mit Streifen und kein Bildinhalt. Versuche bitte, damit weiter zu kommen. Eventuell sind im Schaltplan noch Spannungen an den Reglern angegeben.
Hallo Wolle, das s/w Bild war die ganze Zeit da, nach Austausch einiger Kondensatoren in der Hozizontalstufe auch ganz gut. Den Zustand hatte ich seit dem nicht geändert, außer den Farbbalkengenerator angeschlossen, da kam kein Farbbalkenbild sondern das Bild wie es jetzt ist, also grau mit kleinen Querstreifen ohne Bild, nur der Ton ist ok. Der Helligkeitsregler zeigt Werte von 12-25 Volt, der Kontrastregler 4-5 Volt und die Grundhelligkeit 0,65 - 1,45 Volt jeweils rechts/links Anschlag Regler. Im Schaltplan sind keine Volt angegeben. Auf der ZF Platte habe ich alle angegebenen Messpunkte in Volt nachgemessen, ist mit ca. +-10% immer der angegebene Wert.
Kenn mich zwar nicht so gut aus. Da könnte die Videoendstufe spinnen, hatte das mal bei einem Siemens FFS, Bj 1970. Also graues Bild aber Ton war da. Das ganze war mit einem Endstufentransistor BD115 bestückt, dessen Betriebsspannung durch einen leck gewordenen Elko vernichtet wurde, also Elko erneuert und dat Ding lief wieder. Könnte aber sein, daß dein Telefunken noch eine Videoendröhre hat, dann reicht vlt. ein Röhrentausch, bzw. Reinigen der Kontakte. Gruß Jochen
danke für den Tipp, der hat drei Endstufenröhren. Die Spannungen habe ich gemessen.
Bei den drei PCL 200 liegen an U3 214 Volt anstatt 260 Volt und U6 23 Volt anstatt 23,6 Volt an und am Punkt 8 der Röhren 170 Volt anstatt 240 Volt an.
An U3 ist die Spannung deutlich unter dem Wert.
Gemessen habe ich dann noch links daneben vertikal/hozizontal Stufe beim Trafo, hier U4 211 Volt anstatt 240 Volt, U3 219 Volt anstatt 260 Volt. TR402 Pkt 15 377 Volt anstatt 380 Volt, Punkt B TR 520 mit 177 Volt anstatt 170 Volt und Punkt a TR 520 mit 211 Volt anstatt 220 Volt beide Wechselstrom.
Vom Netztrafo kommt noch die richtige Spannung an mit knapp 380 Volt.
Hallo, der Fernseher geht wieder und zeigt wie vorher ein schwarz weiß Fernsehbild. Lösung des Problems war alle Lötstellen nach zulöten vom Grundhelligkeitsregler bis zu den PCL200. Der Farbbalkengenerator erzeugt auch kein farbiges Bild.
Schön, dass Du den Fehler auf der Signalplatte gefunden hast. Der Farbbildgenerator wird kein Bild liefern, solange der Farbdecoder nicht arbeitet. Jetzt geht die Fehlersuche im Farbdecoder weiter. Hierzu kannst Du den Fehlersuchbaum und die Schaltbildauszüge heranziehen. Viel Erfolg wünscht
