Hallo Leute, bin seit heute dabei und habe direkt eine Frage zu o.a. Fernseher. Habe das Gerät 1972 gekauft und es läuft immer noch so lala. Will es mal mit DVB-T/Mediareceiver von T HOME versuchen.Hierzu müßte ich die 4 Flachstecker der Antenneneingänge überlisten. Wer weiß wie ? Wäre über eine Antwort sehr dankbar Es grüßt der Heinz von der OLDTIMERECKE
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Auch von mir ein herzliches Willkommen im Forum. Ergänzend zur Antwort von Klaus der Hinweis, daß diese Lösung nur möglich ist, wenn der DVB-T- Receiver einen eingebauten Modulator hat. Sollte der Receiver nur einen Scartausgang haben, brauchst Du zusätzlich einen Modulator. Dieser Modulator setzt das Bild- Ton- Signal auf einen HF- Träger um und wird dann über den Antenneneingang angeschlossen, wie von Klaus beschrieben.
danke für deine Ergänzung. An die Möglichkeit des ausschließlichen Scart-Anschlusses hatte ich bei Heinz´ Anfrage gar nicht gedacht, obwohl dieser wohl häufiger als ein Koax-Anschluss vorliegt, sorry. Natürlich braucht man dann den beschriebenen Modulator.

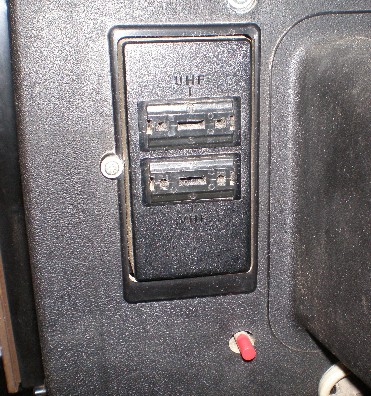

Hallo Klaus,Wolle, Alle; hier schon mal besten Dank für die Antworten. Habe aber ja noch ein Problem,welches noch nicht besprochen ist. Füge das Bild der Rückseite des Fernsehers bei. Man sieht hier die alten Antenneneingänge. Und genau hier liegt das Problem. Könnt Ihr hierzu was mitteilen ?
wenn ich das Bild richtig erkenne, handelt es sich um einen alten 240 Ohm Antennenanschluss bei deinem TV. Dort benötigst du einen Adapter (75Ohm -> 240Ohm), sofern dein DVB-T Receiver einen Modulator besitzt. Einen Scart Anschluss sehe ich nicht, Liefert dein Receiver jedoch kein HF-Signal für den Fernsehantennen-Anschluss, sondern besitzt lediglich einen Scart-Ausgang, benötigst du den von Wolfgang genannten Modulator (Eingang Sccart -> HF-Ausgang).
ein Adapter (75Ohm/240Ohm) findet nur Anwendung, wenn dein Receiver ein HF-Signal zur Einspeisung in die Antennenbuchse liefert; andernfalls gilt das vorstehend Geschriebene. Bitte kläre erst einmal diesen Punkt!

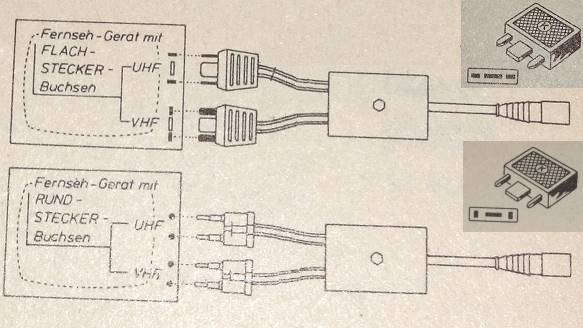

Noch eine Ergänzung zu den damaligen Antennsteckern, Adaptern und Weichen:
Antennenweichen für 240 Ohm symmetrisch / 75 (60) Ohm asymmetrisch und Adapterstecker für noch ältere Bannanen-Stecker. Auf Grafik klicken, für grösseres und schärferes Bild.
Solche Stecker und Adaptoren und Weichen sind jetzt kaum noch so zu bekommen.
Im Übrigen gilt: Es gibt (noch) im Kabelfernsehen analoge Sender, die die alten Geräte direkt empfangen können. DVBT-Sender können nur Set-Top-Boxen dekodieren und (noch selten) neben SCART, HDMI, usw als HF-Signal über einen Modulator anbieten.
Das gilt sinngemäß auch für Astra analog oder digital.
noch eine kleine Ergänzung zu Rainers Skizzen: Es gibt/gab auch Adapter, die die 2poligen Antennenrundstecker an -flachstecker anpassten; man sieht, es war fast alles möglich. Leider sind diese unterschiedlichen Adapter - wie bereits erwähnt - heute nur noch schwer erhältlich.
