[ -M- ] Wie die Zeit vergeht: Video-Recorder total out.
Hallo zusammen,
ist kaum 20 Jahre her, als Video-Recorder (VHS, Betamax, Video 2000, usw.) noch Stand der Technik waren. Immerhin waren Videorecorder damals schon der technische Höhepunkt in der Heimelektronik. Präzise Fein-Mechanik und ausgetüfftelte Elektronik.
Heute schon vergessen und technisch total überholt, damals war es ...
Ich habe gerade einen weiteren Video-Recorder in das Wumpus Online-Museum aufgenommen und einen weiteren überarbeitet:
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Wie die Zeit vergeht: Video-Recorder total out.
Hallo Rainer
Ich habe noch ein Grundig VS720vps stehen. Leider gibt es die Fernbedienung nicht mehr. Es ist eine 3 Kopf Maschine mit Panasonic Laufwerk. Auch steht bei mir ein Daewoo ST771 und ein JVC HR-J668 auch ohne Fernbedienung. Eine kleine Sache noch , in deinem Museum ist der TechniSat DigiPal 2E aufgeführt , ein DVB T1 Receiver . Dieser kann kein HDTV empfangen , macht nur Mpeg 2 . Siehe hier : https://www.technisat.com/de_DE/Technisc...5/?product=2215
Re: Wie die Zeit vergeht: Video-Recorder total out.
Hallo Rainer,

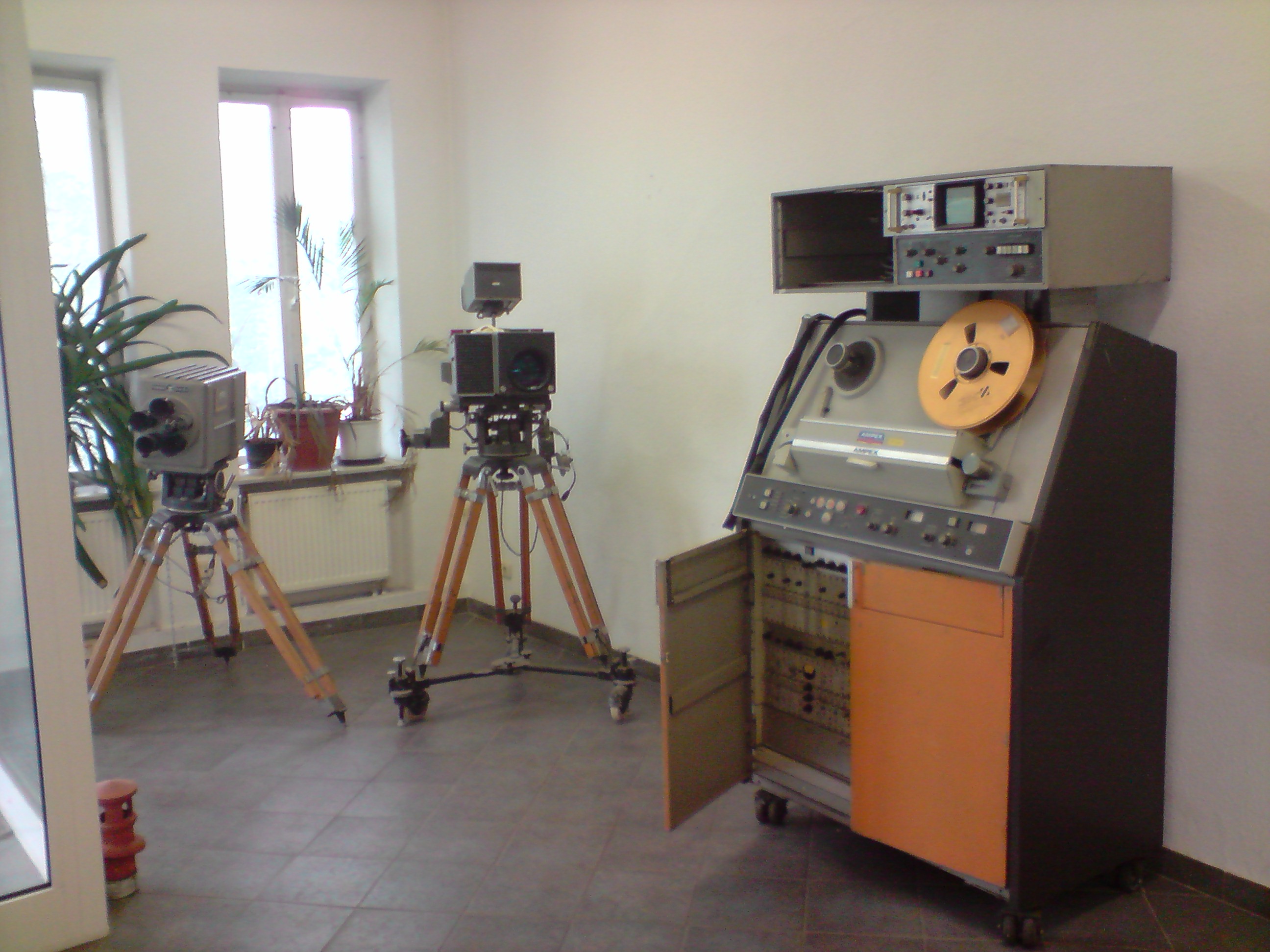

Mit Spulen? Nun, dann stelle ich mal eine MAZ vor mit 2" Band auf Spulen. Es handelt sich um eine AMPEX VR-1200 wie sie bei Fernsehanstalten im Einsatz waren. Das Kopfrad ist mit 4 Köpfe bestückt und lauft quer über das Band mit 15000 umdrehungen pro Minute! Diese Maschinen sind heute noch im Einsatz um Archivmaterial auf Videoserver um zu kopieren. Frühere Sendungen wie etwa "Musikladen" wurden in den 70-er Jahren mit sollchen MAZen zur zwecke späteren Sendungen aufgezeignet. Heute staune ich immer noch über die exellente Bildqualität wenn ich eines der alten Bänder auflege und die Maschine mit dem Waveformmonitor einmesse. Einmessen war notwendig weil die Servo's noch mit Germaniutransistoren bestückt waren und durch Temperaturschwankungen labiel liefen. Spätere MAZen wie etwa die AMPEX AVR-2 waren sehr stabiel weil sie mit digitalen Servo's ausgetattet waren.
Re: Wie die Zeit vergeht: Video-Recorder total out.
Hallo Rainer,
ich habe hier noch was zu bieten, du darfst die Fotos selbstverständlich für dein Museum benutzen.

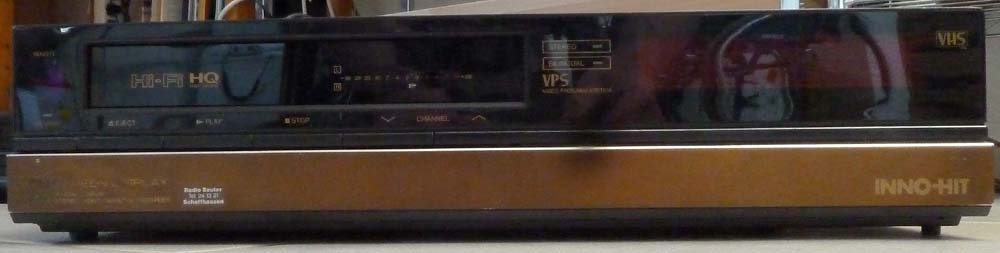

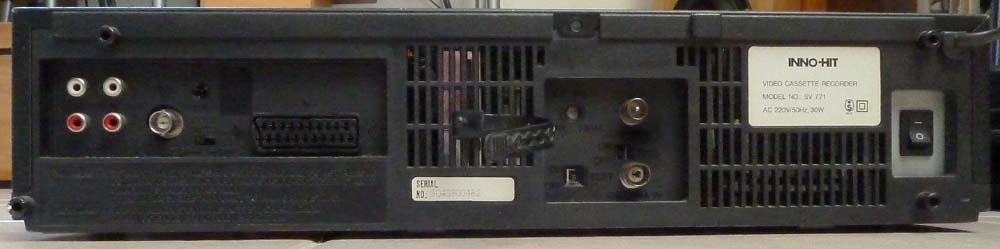

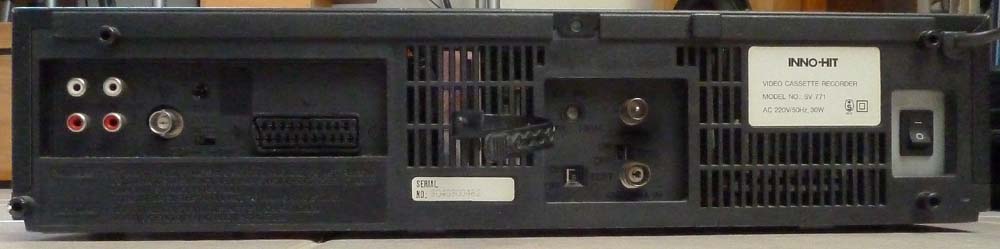

Als Erstes ein 'Inno-Hit' von 1991, ein No-Name-Gerät. Es funktioniert noch immer einwandfrei, vor vielen Jahren musste ich mal einen neuen Gleichrichter spendieren. Das Gerät hat neben dem 'Normalton' (nur Mono) noch den sogennanten 'Hifi-Ton'. Dieser wurde auf einem FM-Träger zusammen mit dem Videosignal (aber mit separaten Köpfen) ebenfalls auf Schrägspuren aufgezeichnet. Er hatte eine effektive Dynamik von über 80dB und brauchte daher keine Tricks wie Dolby. Als weitere Features hat er VPS (Erkennung des Programm-Anfangs und -Endes, damit die gewünschte Sendung unabhängig von der tatsächlichen Sendezeit vollständig aufgezeichnet wird) und für eine komfortable Programmierung die Anzeige auf dem Fernsehschirm ('on Screen Display'). Wie es sich damals für Hifi-Geräte gehört, kann man wählen, ob bei der Aufnahme der Pegel vom Hifi-Ton automatisch oder manuell eingestellt wird. Die Aussteuerungsanzeige hat einen Anzeigebereich von 50dB und besteht aus 2*10 LEDs. Weiter ist es möglich, während einer Video-Aufnahme auf der Hifi-Tonspur ein externes Signal an Stelle des Fernsehtons aufzuzeichnen.

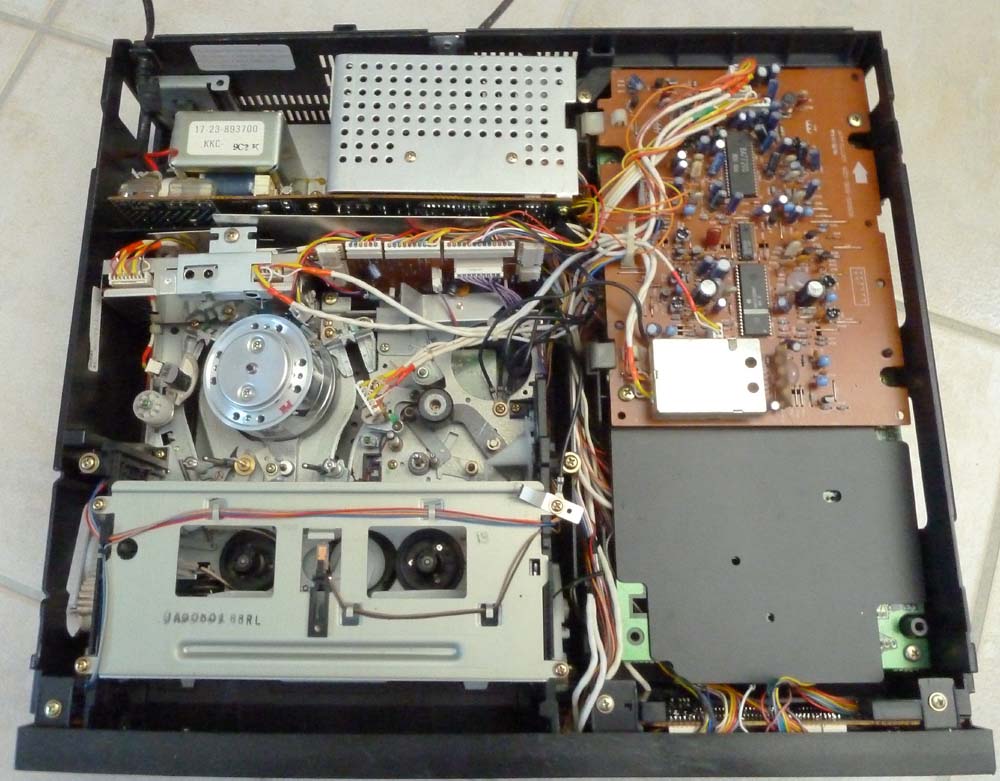

Innenansicht: Das Netzteil ist noch analog, daher die grosse Kühlplatte:

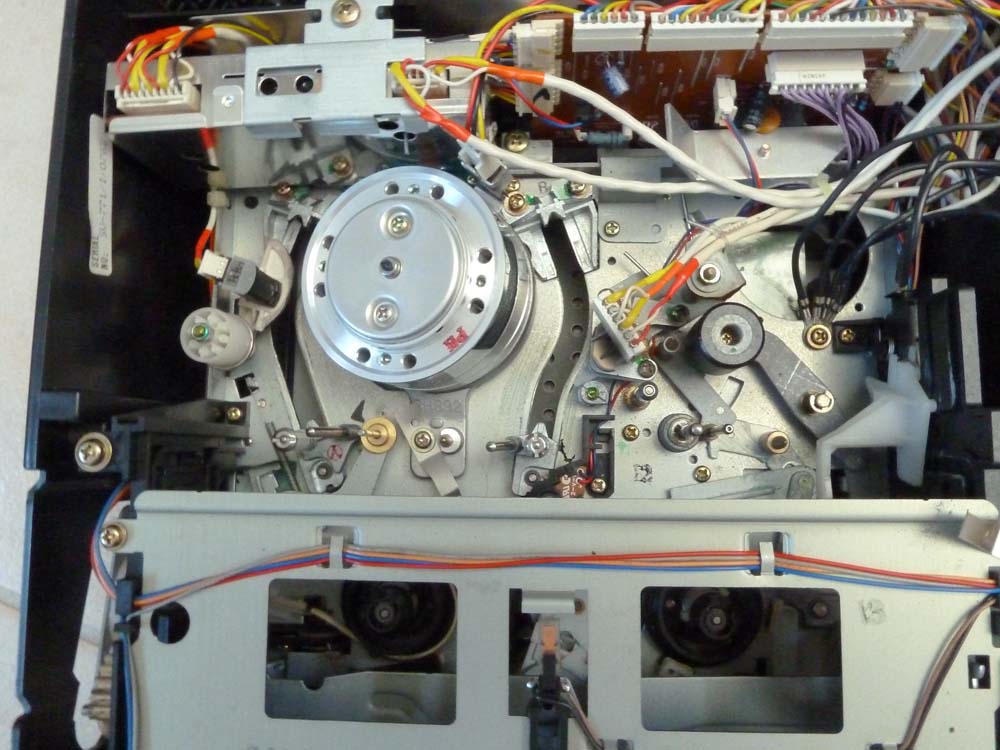

Das Laufwerk:

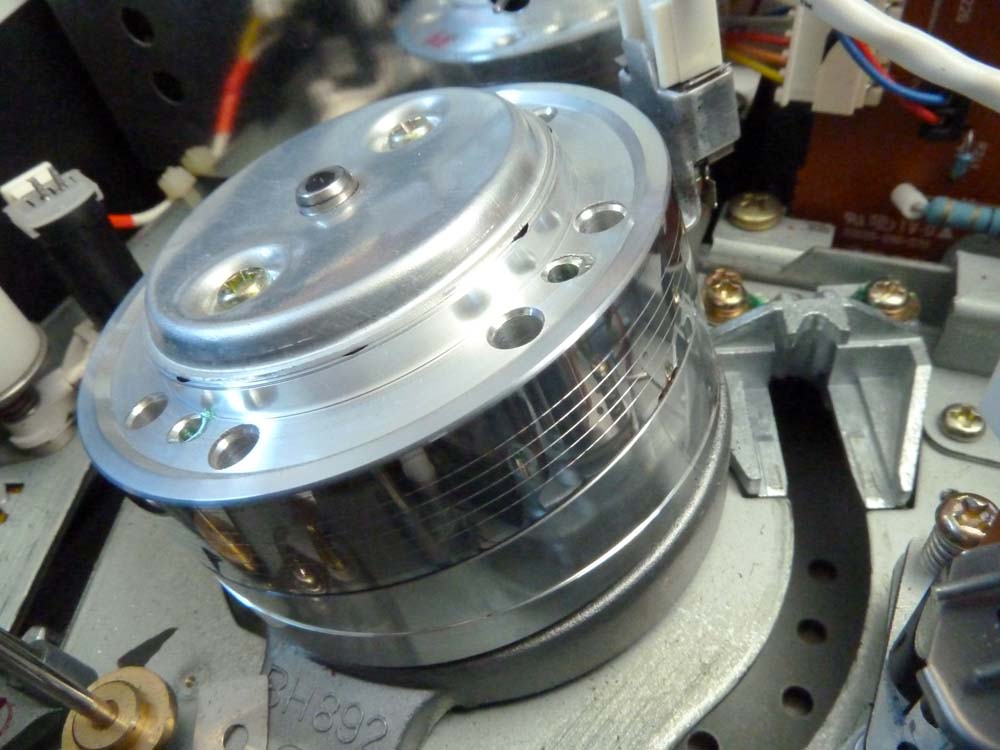

Der Videokopf: Er hat 4 Köpfe, 2 für das Videosignal und 2 für den Hifi-Ton:
Admin: Gerät ins Online-Museum übernommen.

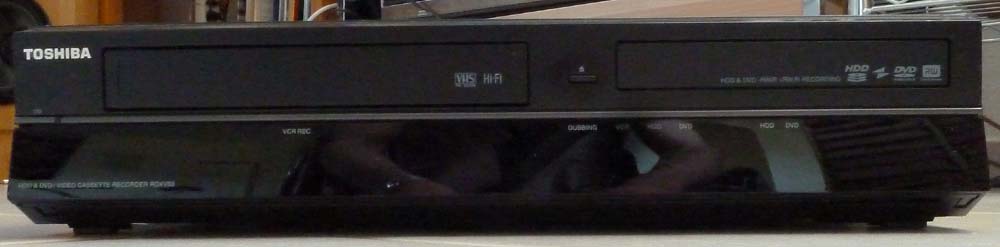

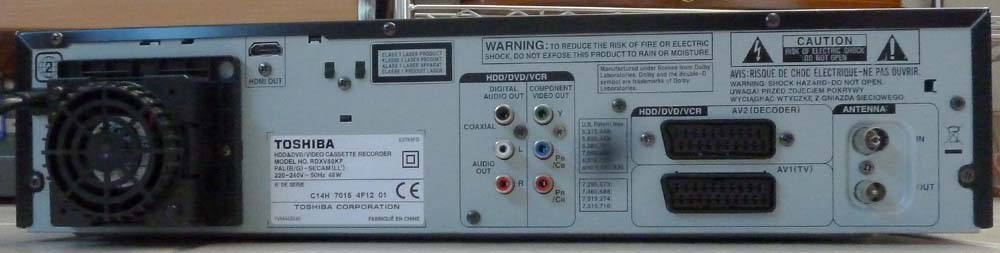

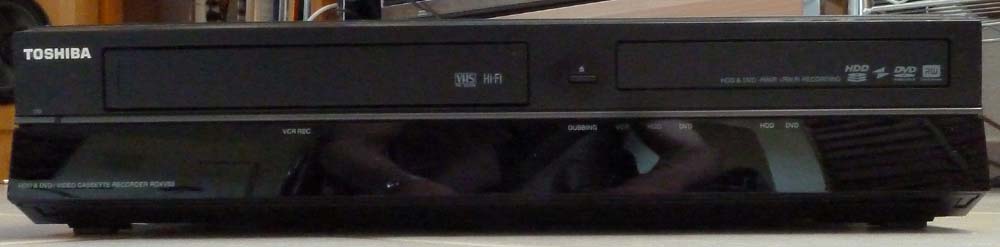

Hier noch ein fast neues Gerät von 2012, ein Toshiba (made in China). Es bietet neben VHS auch DVD (Aufnahme und Wiedergabe) und hat eine Harddisk eingebaut, auf die man ebenfalls aufnehmen kann. Für die Fotowiedergabe hat es noch eine USB-Schnittstelle. Für die Freunde der digitalen Technik hat es einen digitalen Kamera-Anschluss sowie einen HDMI-Anschluss, für die analoge Technik zwei Scart-Anschlüsse (PAL, SECAM und NTSC) sowie einen Y/Pr/Pb-Videoausgang (Helligkeit und Farbdifferenzsignale, ähnlich dem, was aus dem PAL-Dekoder rauskommt). Audio bietet das Gerät neben analog auch im S/P-Dif-Format. Empfangstechnisch beherrscht es analoges Fernsehen in PAL, SECAM und NTSC sowie digital DVB-T1, was in meiner Gegend allerdings ziemlich nutzlos ist, da auf dem Kabel ein anderer Standard herrscht und die Rundfunk-Fernsehsender diesen Sommer abgeschaltet werden. Alles in allem ein nützliches Gerät, auch wenn ich das Netzteil schon ein paar Mal reparieren musste. Die VHS-Wiedergabe ist dank dem digitalen Video-Prozessor erstaunlich scharf und störungsarm, da haben sie sich richtig Mühe gegeben.
Hier die Bilder:

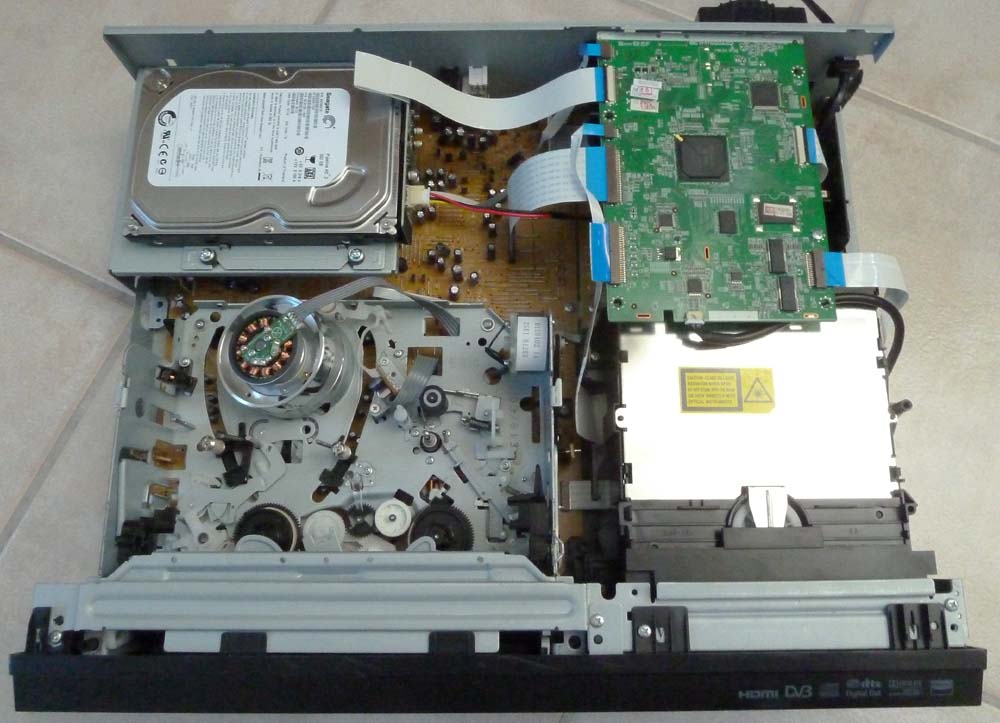

Trotz des zusätzlichen DVD-Laufwerks und der Harddisk wirkt das Innere noch übersichtlich:

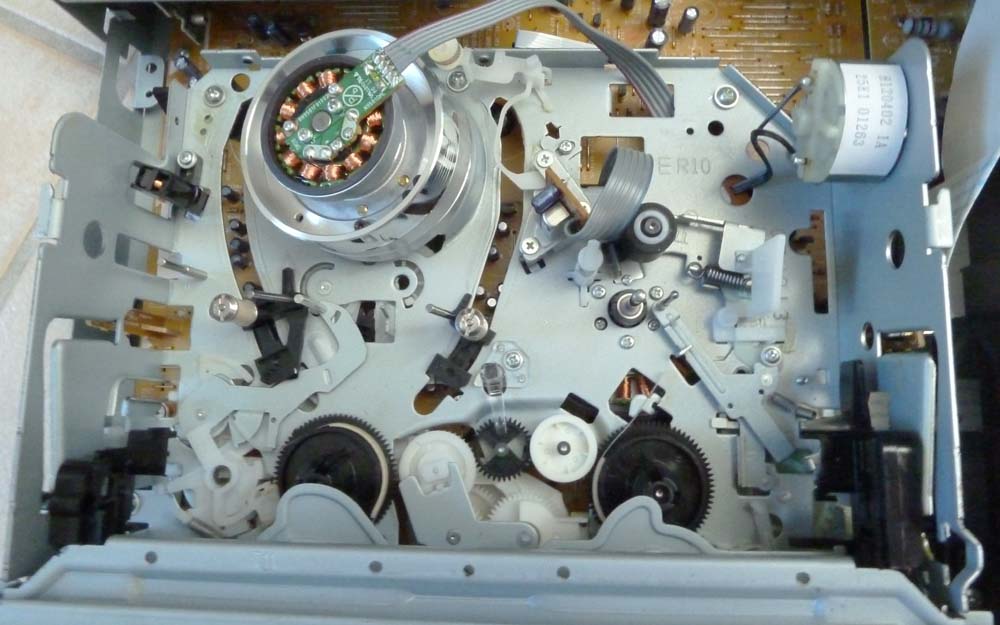

Die VHS-Mechanik hat sich gegenüber früher kaum geändert (auch hier hat es 4 Köpfe wegen dem Hifi-Ton):
Re: Wie die Zeit vergeht: Video-Recorder total out.
Hallo an Rainer und an Alle,
@Debo
Ja! Die MAZ braucht Druckluft für den Kopfradmotor! Der Motor ist luftdicht gebaut und wird mit Druckluft versorgt. Da er luftgeschmierte Lager hat kann die Luft nur aus diesen entweichen, der Motor läuft dabei sehr ruhig und rund. Kugellager haben sich im Kopfradmotor wegen der sehr hohen Drehzahl nicht bewährt. Das Druckluftagregat kan entweder in die MAZ eingebaut sein oder die Maschine wird extern mit Druckluft versorgt. Außerdem braucht die MAZ ein Vakuum für die Bandführung am Kopfrad welche dass Band im Radius des Kopfrades hält, sonst ist einen Bandriß vorprogrammiert! Für diesen Zweck ist eine Membrampumpe in der Maschine eingebaut. Ganz früher hatte man sogar zu diesen Zweck einem Staubsauger zweckverfremdet . Mit Hilfe von Manometer wird sowohl Druckluft wie auch Vakuum richtig eingestellt, diese befinden sich an der Rückseite der Maschine.
