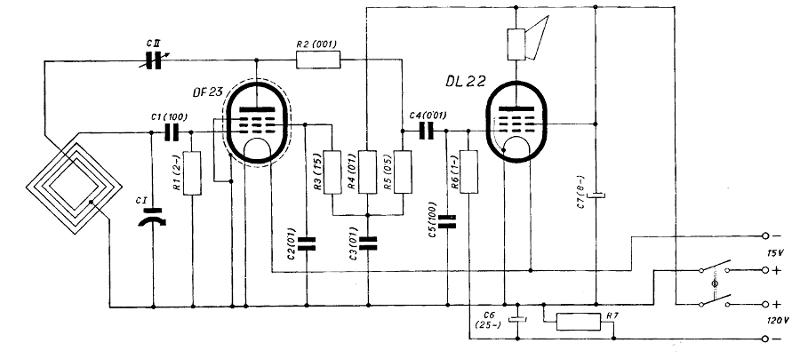

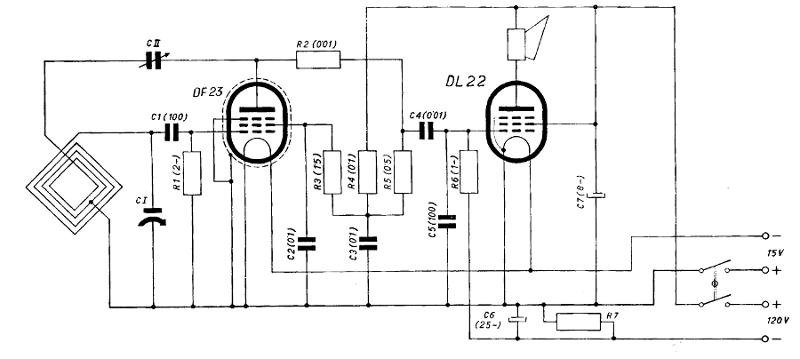

Beim Stöbern nach Görler - Spulen fand ich eine einfache Patentfreie Tungsram Schaltung von 1941. Diese Schaltung sollte die Vorteile der neuen Allglasröhren zeigen. Als Lautsprecher sollte ein magnetischer VE Typ dienen.
Rahmenantenne: 20 X 27 cm 20 Wdg. Rückkopplung: " " 10 Wdg. Widerstände: R1 2 MOhm 0,5 W R2 10000 Ohm 0,5 W R3 1,5 MOhm 0,5 W R4 100000 Ohm 0,5 W R5 0,5 MOhm 0,5 W R6 1 MOhm 0,5 W R7 600 Ohm 2 W
Kondensatoren: auf 750 V geprüft! 2 Stk. zu 100 cm C1, C5 1 " zu 0,01 µF C4 2 " zu 0,1 µF C2, C3
2 Stk. Elko C6 25 µF 15 V C7 8 µF 400 V
2 Stk. Drehkondensatoren: 1 Stk. mit Trolitul-Dielektrikum 500 cm Endkapazität C I 1 Stk. mit Bakelit-Dielektrikum 300 cm Endkapazität C II
Röhren: DF23, DL22

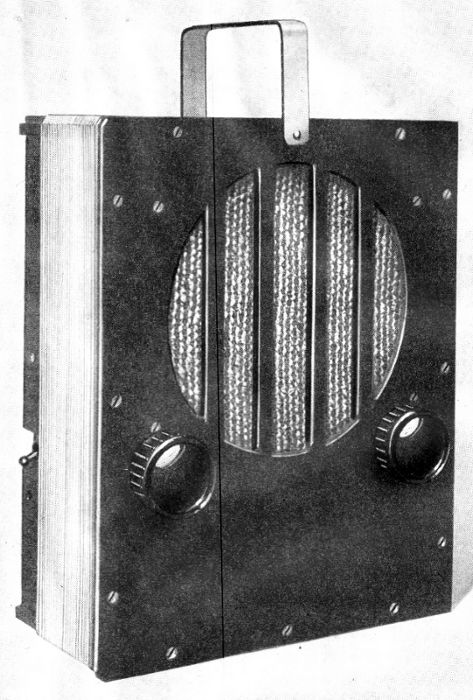

Das Mustergerät war als einfaches kastenförmiges Radio ausgeführt, so das es leicht nachgebaut werden konnte.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

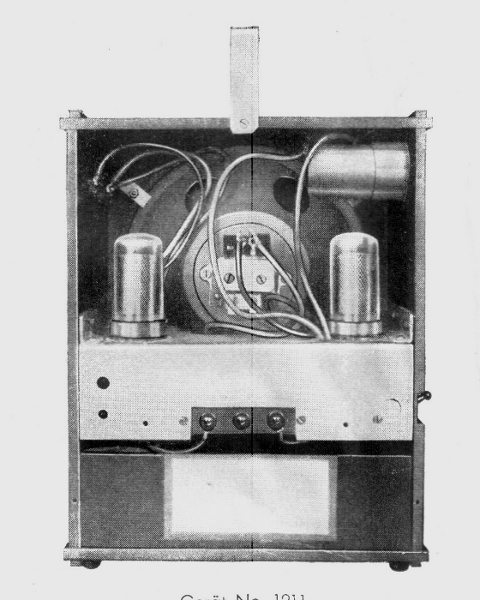

Hallo Wolle, Dir entgeht auch nichts. Da man selten originale Verwirklichungen solcher Schaltungen sieht hab ich die über 50 Jahre alten Bilder vom Prototypen der Fa. Tungsram gescannt. Tungsram wollte die vorhandenen Vorzüge der Allglas - Röhren der D Reihe gegenüber den älteren Typen hervorheben. Natürlich ging es auch damals schon um Marktanteile. Die Allglas Röhren standen in Konkurrenz mit den vorhandenen Produkten der anderen Hersteller. In der Druckschrift werden die Vorteile dieser Bauart gezeigt.
