Habe einen Einkreiser-Spulensatz ES3 (Görler, später Meuselwitz-DDR) erworben, mit dem ich gern ein Audion mit antiken Röhren aufbauen möchte. Dieser ES3 ähnelt elektrisch dem ES1, kann aber auch als Vorkreis mit einem mechanisch gekoppelten SU1-Modul für einen Superhet verwendet werden. Ich bräuchte die Anschlussbelegung des ES1 und vor allem die des ES 3. Wäre schön, wenn mir da ein netter Kollege des WGF weiterhelfen könnte. Für Eure Mühe und Verständnis danke ich im Voraus.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

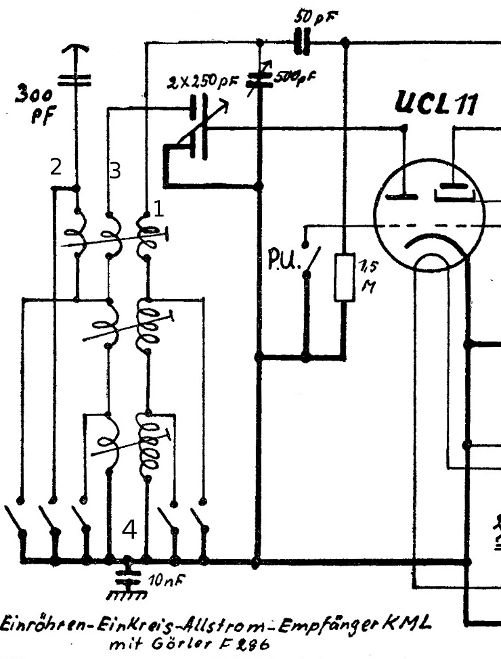

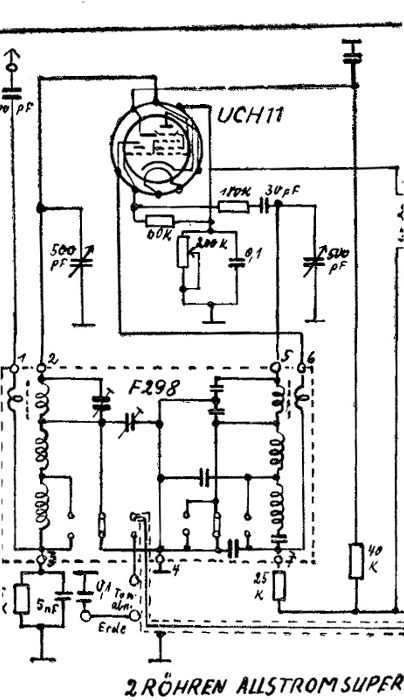

Leider auch nur ein etwas skizzenhaftes, aber brauchbares "Schaltbild" der Görler F296 vorhanden. Es ist eine Einkreis - Audionspulensatz LMK mit 4 Anschlüssen incl. Masse. Es ist von ca. 1948. Sonst nur Wickeldaten für F201 F202 mit Prinzipschaltung.
Einkreiserspulensatz ES1, entspricht F296 von Görler: Punkt 1 Drehko 500 pF/ Gitter 1. Punkt 2 Antenne. Punkt 3 Rückkopplung über Differentialdrehko zur Anode. Punkt 4 Masse.
Einkreiserspulensatz ES3:
Punkt 1 Drehko 500 pF/ Gitter 1. Punkt 2 Antenne. Punkt 3 Masse Punkt 4 Masse Punkt 5 Rückkopplung über Differentialdrehko zur Anode.
Wird kein Differentialdrehko verwendet, so ist beim Audion mit einer Triode ein Drehko mit 200 pF, bei einer Penthodenschaltung ein Drehko mit circa 60 pF zu verwenden. Gegebenenfalls mit einem Serienkondensator aufbauen.
Ich möchte mich allgemein, aber ganz besonders bei Wolle und Nobby bedanken. Hatte selbst auch alle denkbaren Quellen abgesucht. Im Radiomuseum sieht man ohne Mitgliedschaft Fotos der DDR-Spulensätze ES1 bis ES3 und des SP122 als Teilauszüge der Beschaltung im Kleinstformat. Bildvergrößerung am PC und mit einer Lupe bringen kaum Eindeutiges. Im Radiobastelbuch von Schubert, findet man die zugeordnete Beschaltung des ES2 und des Einkreisspulensatzes SP122 von Gustav Neumann. Dieses Buch konnte man noch kurz vor "Ladenschluss" des früheren "Raupenhauses" downloaden. Nochmals danke und allen Lesern und Mitgliedern des WGF ein schönes Wochenende.
