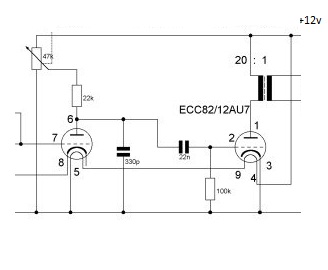

Hallo Technikfreund, in deinem Schaltbild scheint sich ein Fehler eingeschlichen zu haben. Die Heizungspins sind für 12 V Pin 4 und Pin 5, der dann an Masse kommt. Pin 9 bleib frei, würde dieser an Masse kommen, dann verträgt die Heizung nur 6,3 V.

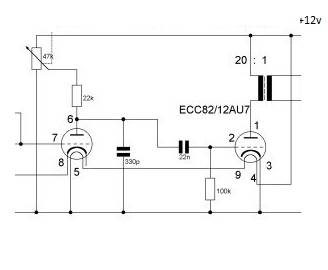

Ich habe eine Frage bzgl. folgendem Schaltplan vom Kosmos Radiomann. Die Röhre wird mit 12 Volt geheizt, aber wie soll die Heizung angeschlossen werden? Plus 12 Volt an Stift 4, Masse an Pin 5, eine Brücke zwischen Pin 5 und 9, wäre das richtig?

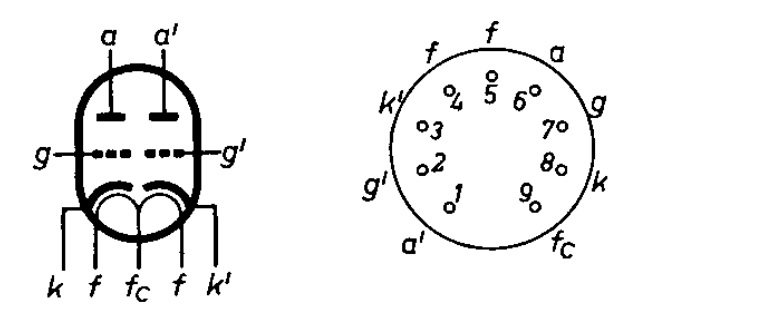

Leider nein, da es sich bei der ECC82 um eine Doppeltroide handelt, also zwei Drioden, die sich eine Röhre teilen... Ich hab dir die Pinbelegung der ECC82 aus meinem Datenblatt herauskopiert: Wie du siehst, sind die beiden Heizwicklungen bereits intern in Serie geschalten, d.h. daß du folgende Möglichkeiten hast: Pin 4 mit 6V, Pin 9 an Masse für Triode 1 Pin 5 mit 6V, Pin 9 an Masse für Triode 2 Also wäre bei einer Heizspannung von 6V logischerweise Pin 9 für die Masse und Pin 4 & 5 mit der Heizspannung zu verbinden (Parallel-Schaltung) oder aber Pin 4 mit 12V, Pin 5 an Masse und Pin 9 bleibt frei (Serienschaltung)
technikfreund:Eine weitere Frage wäre bzgl. der MW-Spule, wieviele Windungen und welcher Durchmesser vom Wickelkörper.
Da kann ich dir leider nicht weiterhelfen, da ich selbst den Radiomann nie hatte...
wenn Du Gockel bemühst findest Du auch die Pinbelegung nebst Innenschaltung. Da erkennst Du eine Serienschaltung der Heizfäden - Pin 9 ist die Mittelanzapfung - wird bei Dir nicht beschaltet. Nur die zwei äußeren Heizungsanschlüsse 4 und 5 must Du beschalten - an Welchen Du + und - legst ist egal.
Zur Spule: Da mußt Du erstmal wissen welche Bauform Du möchtest und dann würde ich erst mal gucken, was Du für Spulenkörper hast . Da gibt es auch schöne online-Rechner um dann die Windungszahl zu bestimmen.
Hallo Technikfreund DIE Schaltung ist richtig. Wie Georg schon schreibt:"Pin 4 mit 12V, Pin 5 an Masse und Pin 9 bleibt frei (Serienschaltung)">innen verbunden. Gruß Hal
Hier ist der komplette Schaltplan, bitte ganz runterscrollen.
h**p://www.b-kainka.de/kosmos/radiomann.htm
Zur Spule, ich würde gerne eine Zylinderspule wickeln.
Zwei weitere Fragen hätte ich gerne noch, ich habe zwar auch Rainers Infos auf Old Radio World gelesen, aber man lernt ja nie aus:
1. Muss man immer Rückkopplung und Abstimmkondensator benutzen, um Sender einzustellen. (Müsste dafür nämlich ein Poti mit einbauen, Trimmer wäre einfacher, der ist aber nicht so leicht zu bedienen)
2. Kann ich die Spannung auch mit zwei in Serie (Reihe) geschalteten 9 Volt Blöcken realisieren?
Hallo Rainer hat viel über die Spule auf: http://www.welt-der-alten-radios.de/a--g...bauplan-59.html geschieben. 9v Blöcke sind gut zur Erhöhung der Anodenspannung ABER man kommt nicht mit der Heizung hin... 73 Hal PS.Hier links hab ich "DEINE"vor Jahren schon mal aufgebaut ...
Ich habe heute, nachdem ich gestern mit der ECC 82 einen fliegenden Aufbau gemacht hatte und auch einige Sender hören konnte, heute das ganze in ein hübsches Kästchen gebaut.
Für die Spannungsversorgung habe ich 1,5 V Batterien in Reihe geschaltet und konnte am Ausgang 12,3 V messen. (Ohne Last)
Dann habe ich den Batteriesatz mit dem Radiomann verbunden und eingeschaltet.
Hierbei glühte es unten in der Röhre hell auf, müsste nach Blickrichtung her Pin 5, die Heizung gewesen sein.
Habe sofort wieder abgeschaltet und nochmal alles kontrolliert, kann aber keinen Fehler finden.
Gestern funktionierte alles normal, nach ca. 20 Sek. fing die Heizung im oberen Teil der Röhre an zu glühen, aber nun?
Beim Netzgerät, was 12 Volt liefert das gleiche, ganz kurz eingschaltet, fängt hell unten an zu leuchten.
Anodenspannung und Heizspannung sind beide 12V, was mache ich falsch??
Du solltest sicher sein, dass Du nicht statt einer ECC81 / ECC82 / ECC83 eine ECC84 / ECC85 verwendest, denn die beiden zuletzt genannten Röhren sollen NUR mit 6,3 Volt versorgt werden können.
Du erwähntest in einem Telefongespräch, dass Du die Beschriftung nicht komplett lesen kannst. Prüfe bitte, ob Deine ECC-Röhre im Glas eine Verbindung von Pin 9 zu den Heizfäden hat. Ist Pin 9 mit der Schirmung zwischen den beide Systemen verbunden, hast Du KEINE ECC82 und überheizt die (wahrscheinlich) eine ECC84 oder ECC85 HEFTIG. Du kannst auch mit dem Ohm-Meter prüfen, ob es eine Verbindung von Pin 9 mit Punkt 4 oder 5 gibt. Ist das der Fall, hast Du eine ECC81 / ECC82 / ECC83 und alles ist gut.
Diese Doppeltrioden leuchten oben und unten, wo die Kathodenröhrchen aus dem Systemkörper herauskommen mehr oder weniger stark dunkelrot bis hellgelblich. Das ist bei den Röhren etwas unterschiedlich.
Ein helles Leuchten muß also noch nicht ein Hinweis auf Heizung eines 6,3 Volt-Heizfadens an 12,6 Volt sein.
