Nun möchte ich ein weitere Schaltung die etwas ungewöhnlich ist zeigen. Einen Zweikreiser nicht als Audion (Gittergleichrichter) sonder mit Diodendemodulation. Eine der Dioden der EBF11 ist die Gleichrichterdiode für die NF, die andere dient zur Erzeugung der Regelspannung. Das Gerät wird als Hochleistungsempfänger beschrieben. Für dieses Radio liegt die Schaltungsbeschreibung vor. Zwischen ca. 1946 und 1952 hat ein kleiner Verlag aus Hamburg eine Radio - Bastel Zeitschrift herausgegeben, einige der "Herma Schaltungen" aus Erfurt stammen daher. Leider ist von diesen sehr interessanten Heften nicht mehr viel übrig geblieben.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

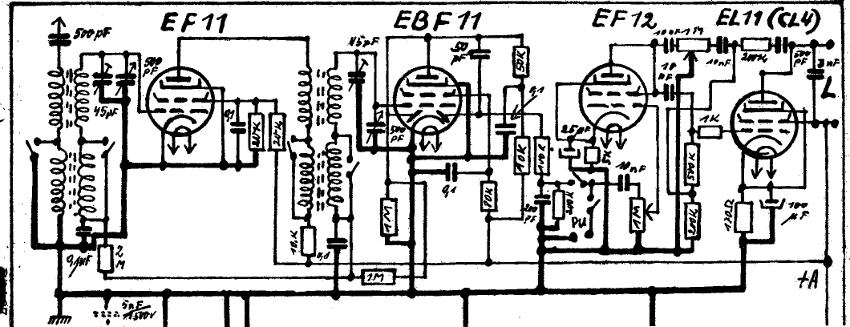

Der Schaltplan ist so abgescannt worden, wie er im Heft ist. Normalerweise ist da ein Kondensator von einigen nF in der Leitung Anode - Pentode zu Anode - Diode. Auch die "ominöse" RC Katodenschaltung beim Einkreiser ist bei der Allstromausführung dieses Radios nicht mehr vorhanden.

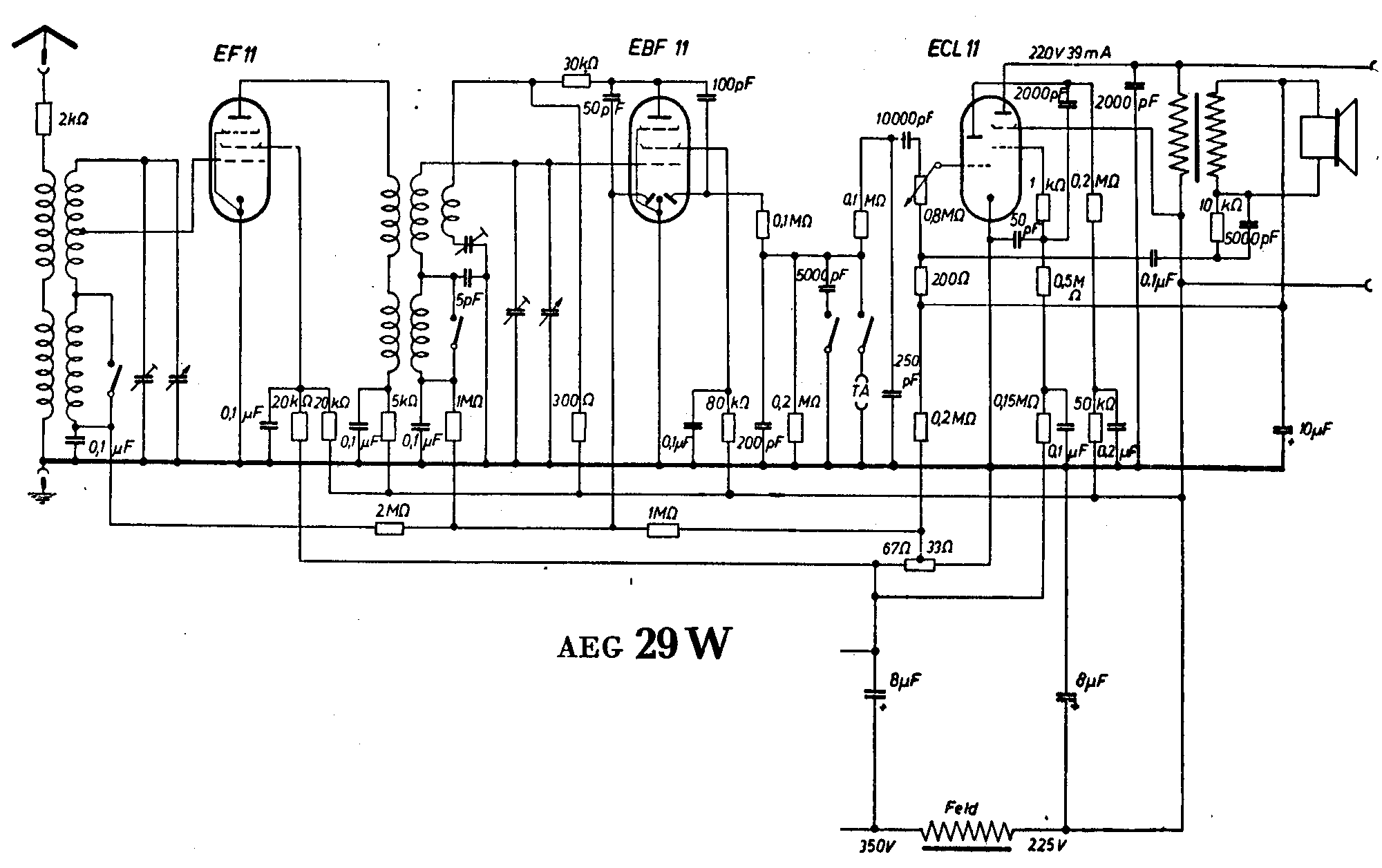

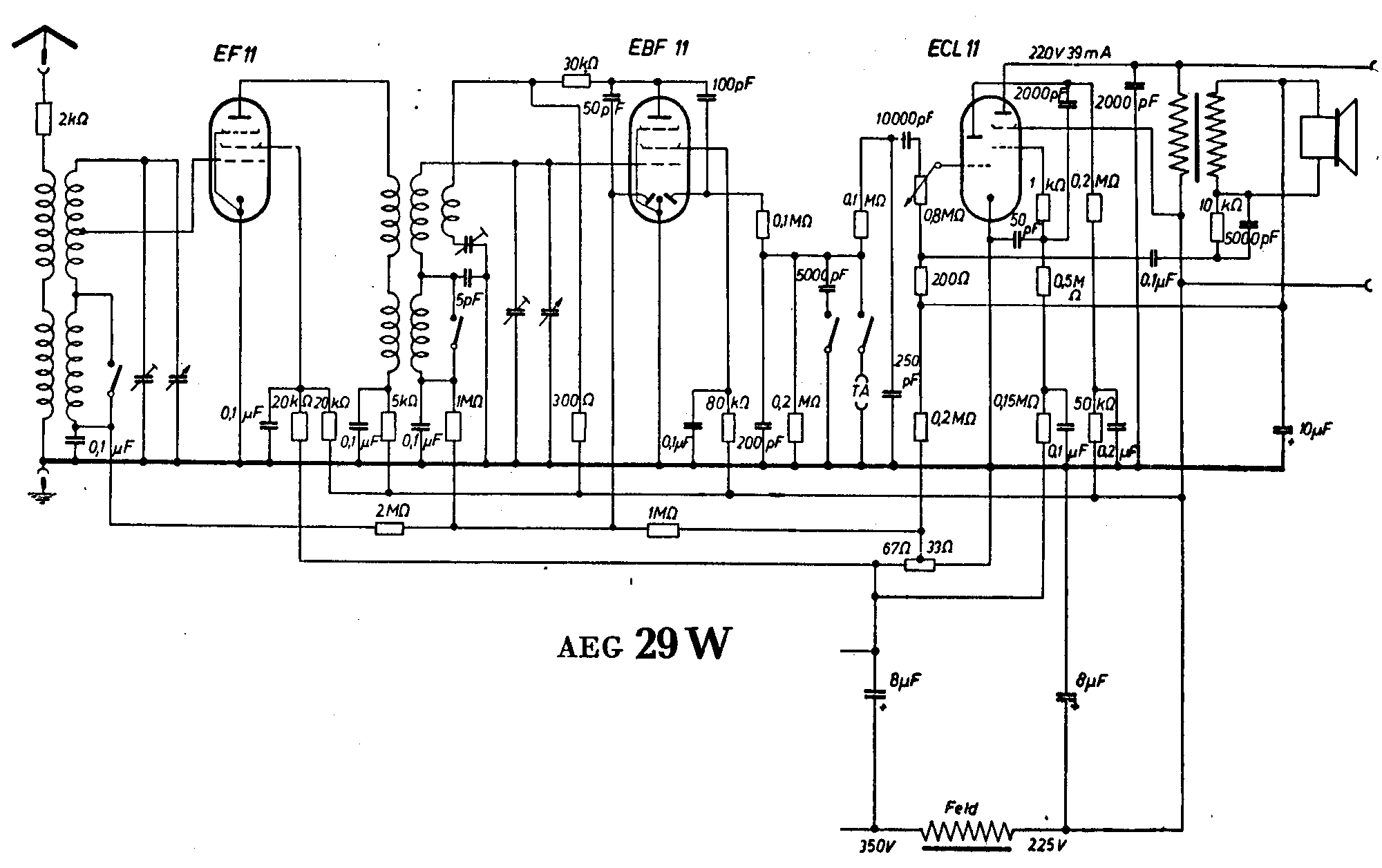

Hier das Beispiel einer Lösung der Industrie aus dem Jahr 1939. Ein Teil der halbautomatisch erzeugten Gittervorspannung wird hier für die Versorgung der HF- Stufen herangezogen.
Na, da hat der Autor der Herma Schaltungen glatt den 100 pF C oder einen ähnlicher Größe vorenthalten. Der NF Teil ist bei der Herma Schaltung etwas großzügiger konzipiert, wobei AÜ und LS im Schaltbild fehlen. Da sollte wahrscheinlich eine Anpassung an vorhandenes Material, der Notzeit geschuldet erfolgen.
Vielen Dank für die mühsame Bearbeitung der Beschreibung. Damit dürfte die Arbeitsweise dieses Zweikreisers verständlich werden und Hilfe bei einem Nachbau bieten.
