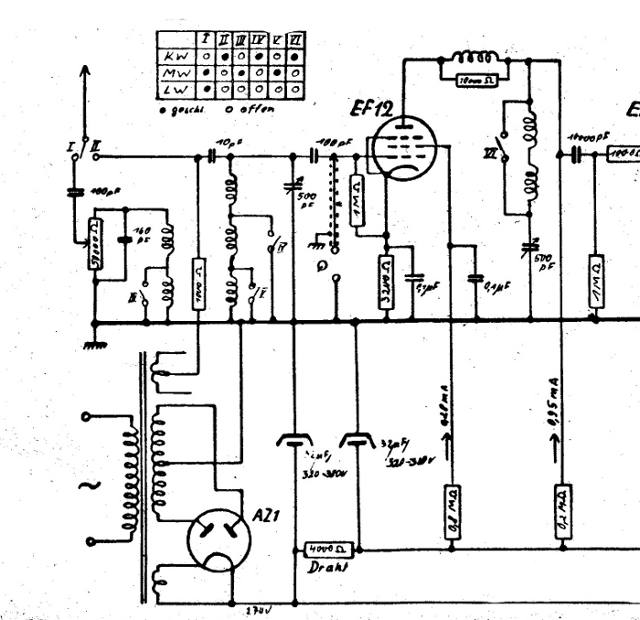

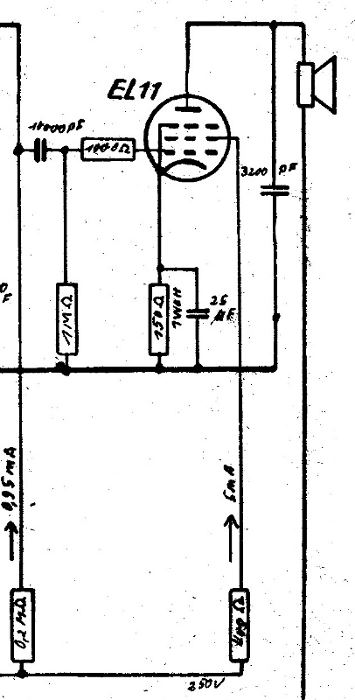

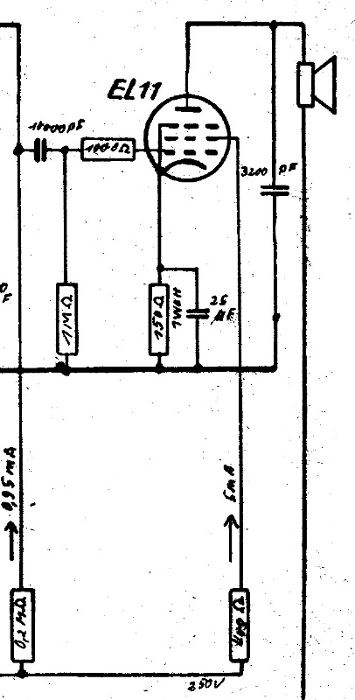

In meiner kleinen Bibliothek für Fachbücher habe ich folgende Schaltung gefunden. Es handelt sich um einen Röhren Einkreiser mit Anodengleichrichtung, Richtverstärker. Im Prinzip das selbe wie eine HF Gleichrichtung mit einer Diode. Zwar wird in dem damaligen Fachschrifttum oft über dieses Prinzip geschrieben, aber eine brauchbare Schaltung konnte ich erst jetzt finden. Oft schaut man nämlich über so etwas hinweg, man meint das x te Audion zu sehen. Das Radio wird als Ortsempfänger beschrieben, es war wohl besonders für den Empfang des Ortssenders geeignet und nicht für den Fernempfang. Ich hab es mal eingestellt, weil man das im Gegensatz zum Audion nicht oft sieht.
!!!
