Kaiser 1245-3D

Hallo, einen schönen winterlichen guten Morgen,
ich hatte ein neues Thema mit diesem Gerät im Forum Radios Reparaturen gestartet.
Dabei brauchte ich Hilfe wegen der fehlenden Schallwand in diesem als 3D bezeichneten Gerät.
Mittlerweile habe ich die einzige technische Unterlage, den Schaltplan. darin weist sich dieser als gültig für mehrere Geräte aus (Kaiser-Walzer 54, W1145/3D).
Dabei ist vor allem die LS-Bestückung sehr merkwürdig und paßt nicht zu den Geräten (so vorbildlich wie Nordmende-Schaltpläne sind andere eben nicht!).
Es sind drei LS mit jeweils verschiedener Ansteuerung dargestellt, einer direkt am AT, vermutlich TT, einer über den der Anodenspannung der Endröhre mit Vorspannung von deren Schirmgitter, vermutlich Kondensator-HT;
und der letzte über einen 50mikrofarad!! Elko vom heißen Ende des AT-Ausgangs zur Kathode der Endröhre. Wie sollte ich letzteren LS einordnen?
Der 3D sound wird im W1145/3D mit 3 LS realisiert, davon sind 2 symmetrisch neben dem zentralen TT montiert. Dazu passen aber diese unsymmetrisch angesteuerten LS nicht.

Bin für jede Idee zur Restauration dankbar
MfG
Florianska

Datei-Anhänge

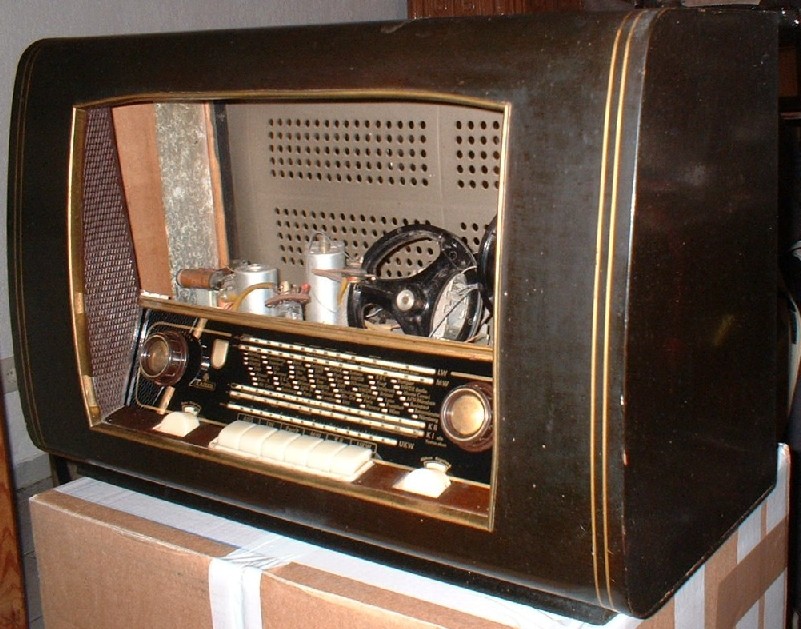

Kaiser_5.JPG Kaiser_5.JPG (395x)
