Der Kofferempfänger Stern Elite, eine Sonderbauform Jahrgang 1971.
Hallo liebe Forumer.

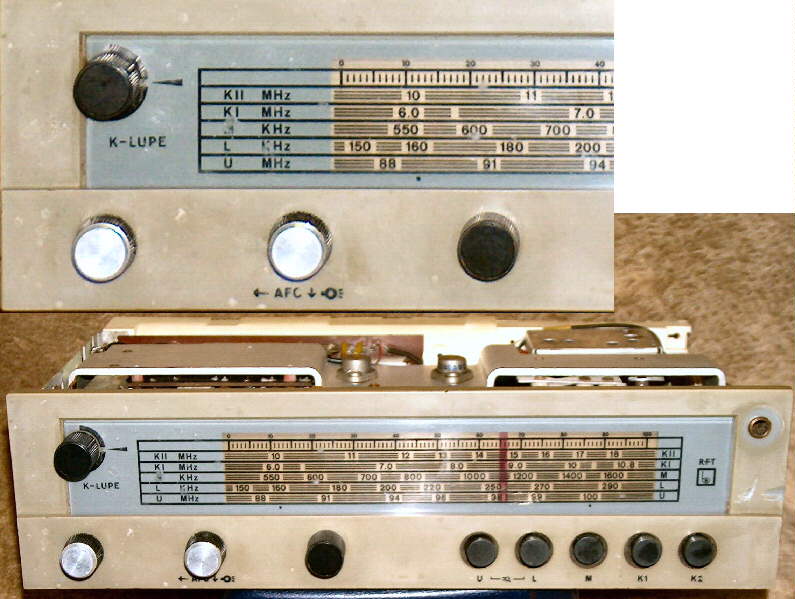

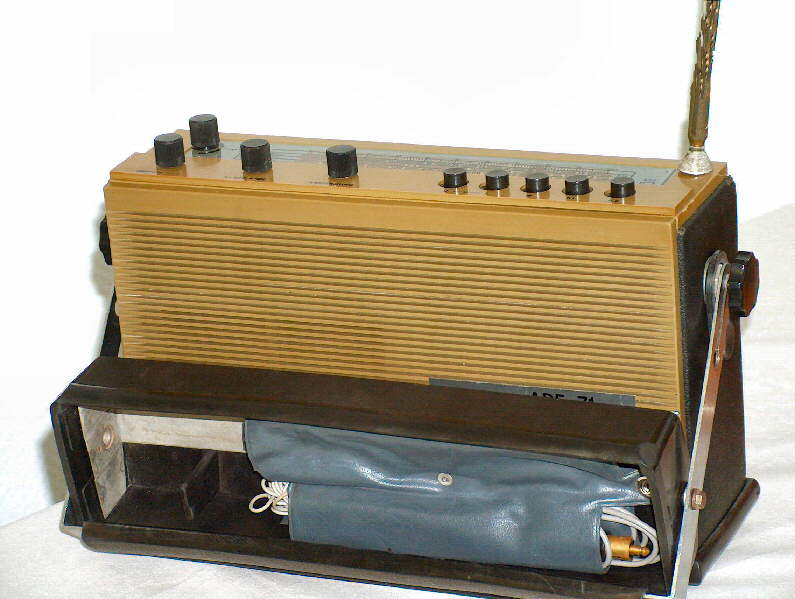

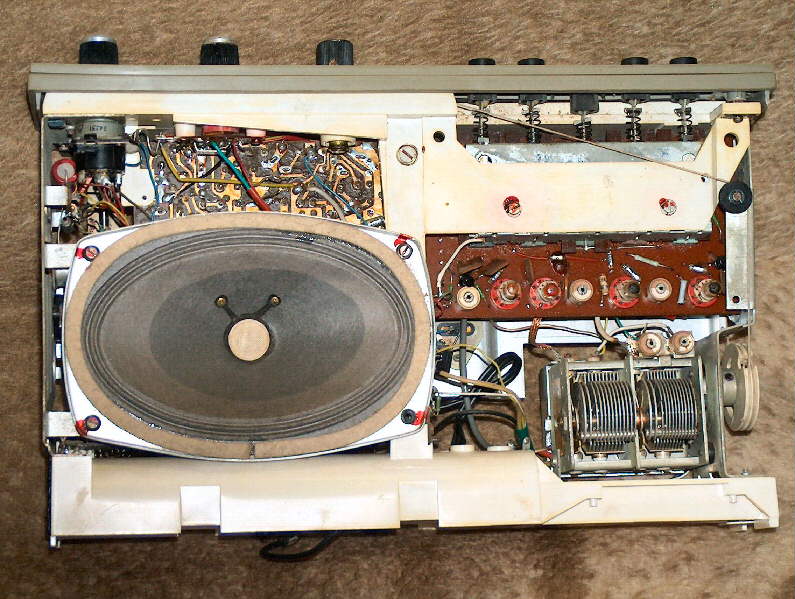

Neben einer Vielzahl von Koffergeräten für den Allgemeinbedarf wurden vom VEB Stern Radio Berlin auch Sonderbauformen hergestellt. Ein soches Gerät ist der Empfänger ARE71. Das Grundkonzept des Gerätes basiert auf dem des Stern Elie, die eingebaute Technik ist teilweise von den Seriengeräten übernommen worden und teliweise, entsprechend den anderen Anforderungen, speziell entwickelt worden. Auch dieses Gerät ist noch modular aufgebaut. Der ZF- Verstärker und die NF- Endstufe sowie der UKW- Tuner sind von den Seriengeräten übernommen worden, der Tastensatz mit dem AM- Eingangsteil und die Zusatzschaltung zur Stromversorgung sind gerätespezifisch entwickelt worden. Auch die Gestaltung des Gehäuses ist an die Einsatzbedingungen angepaßt worden. Der AM- Eingangsteil enthält eine Mischstufe mit einem getrennten Oszillator. Es können die Wellenbereiche zweimal Kurz, Mittel und Lang empfangen werden. Eine Kurzwellenlupe erleichtert die Sendereinstellung in den Kurzwellenbereichen. Der Ein/ Aus- Schalter wurde mit dem Lautstärkeregler kombiniert, weil die Bereichsumschaltung fünf abhängig arbeitende Tasten benötigt. Eine Schaltung zu diesem Gerät ist naturgemäß schwer beschaffbar, weil Unterlagen nur dem Nutzer zugänglich waren. Mir wurde erst nach der Wende die Existenz dieses Empfängers bekannt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Der Kofferempfänger Stern Elite, eine Sonderbauform Jahrgang 1971.
Hallo Wolle,

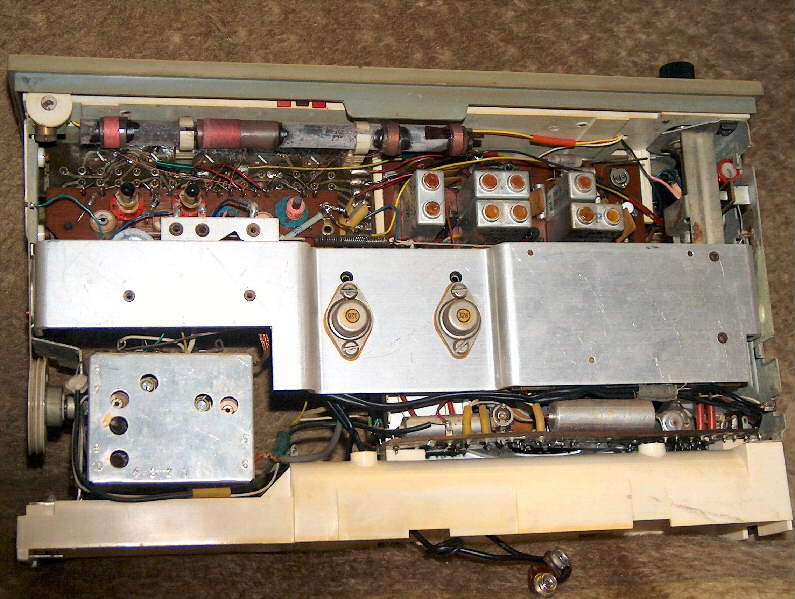

ich nehme an der zusätzliche Kühlkörper mit den Transistoren im SOT9 -Gehäuse ist Teil der Stromversorgung. Ist diese für den Anschluß an Auto- und LKW-Batterien ausgelegt? Kurzwellenlupen wurden später zB. im Sound solo und 2030 verbaut, das hier im ARE71 war dann der Testlauf, genauso wie die 2KW-Bänder. Zu Stern Elite 2000 hätte ich eine Frage, welche Antenne war dort im Original verbaut, lang mit Kunststoffkopf oder kurz mit Metallkopf wie Stern Elite 2001?
Re: Der Kofferempfänger Stern Elite, eine Sonderbauform Jahrgang 1971.
Hallo Florianska.
Kurzwellenlupen im transistorisierten Reiseempfänger wurden von Stern Radio Berlin schon früher eingebaut. In der Typenreihe Vagant/ R110 gibt es die Ausführungen Tropic mit drei Kurzwellen und Orient mit zwei Kurzwellenbereichen, Baujahr 1963/64 und folgende mit Lupe, überwiegend im Kunststoffgehäuse eingebaut. Der Elite ARE71 ist eine Sonderfertigung für die Armee. Die Transistoren auf dem Kühlkörper stabilisieren die Eingangsspannung. Deine Schlußfolgerung Akku vom LKW oder vom PKW ist richtig. Die Ausführung der Teleskopantenne im Stern Elite 2000/ 2001 ist, abhängig von Verfügbarkeit und Fertigungszeitraum, unterschiedlich. Man findet mehrere Varianten mit Metallkopf oder Kunststoffkopf in weiß oder in schwarz.
