Re: "Berlin"-Stecker und deren eventuelle Gefährlichkeit
Hallo Florianska,
je mehr man sich mit Lichtnetzantennen als Teil der Empfangstechnik beschäftigt, umso mehr Informationen kommen zusammen.
Die Lichtnetzantennen-Technik ist eine uralte Antennentechnik; so soll es schon in den zwanziger Jahren entsprechende Vorsatzgeräte für eine Steckdose gegeben haben.
Zwei auf Anhieb gefundene Radigeräte -sicherlich wird es noch mehr geben - hatten bereits eine Lichtnetzantenne eingebaut -also kein Vorsatzgerät erforderlich-:
1. Telefunken -Typ 340 WL- von 1931/1932 und
2. Mende -Typ Super 240W- von 1939.
Ich denke, dies verdeutlicht auch ein wenig, dass man kurz nach Kriegsende bei den "Berlin-Steckern" diese Antennentechnik in der schwierigen Produktionszeit nutzte.
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
Re: "Berlin"-Stecker und deren eventuelle Gefährlichkeit

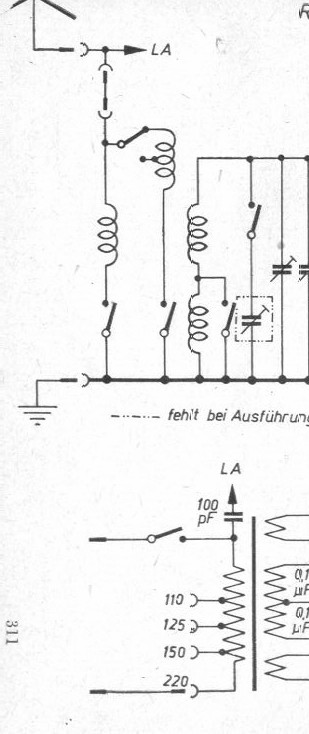

Hallo zusammen, hier ein Beispiel einer Netzantennenschaltung von einem Lumophon ca 1931. Wenn der kleine Kondensator einen Schluss erfährt wird etwas geboten. Möglicherweise gerät die Antennen-Spule zur Heizspirale oder die Antenne zum Elektrisierapparat. Eine Gerätesicherung ist herstellerseitig nicht vorgesehen und die damal. üblichen Netz-Schmelzsicherungen waren auch nicht sehr flink. Grüsse Jürgen H.
Re: "Berlin"-Stecker und deren eventuelle Gefährlichkeit
Guten Abend lieber Jürgen H, also wenn ich den Wert von 100pf sehe,kann das ja nur ein Röhrchen C gewesen sein denke ich mal mit einer Spannungsfestigkeit von um die 1000V,aber wie Du sagst wenn das C aus irgend einem Grunde nicht mehr C sondern R durch Geschlechtsumwandlung wird,geht es richtig ab im Gehäuse!
Nachtrag: Eventuell war es auch ein großes Glimmer C von der Firma Jahre?
Re: "Berlin"-Stecker und deren eventuelle Gefährlichkeit
Hallo Bernhard, ich habe es halt mit den Lumophonen und bin gerade dabei mich für ein W 300 in der Bucht zu interessieren. Im Vorfeld habe ich mich mit den bei mir vorhandenen Unterlagen befasst und dabei fiel mir die Sache auf. Ich weiss nicht wie es dann tatsächlich im Gerät ausschaut. Liebe Grüsse Jürgen H.
