Hallo zusammen, es war dann doch nicht ganz so einfach, die Frequenz-, Spannungsverhältnisse und NF Modulation so zu wählen, damit das Wesentliche in den Oszillogrammen erkennbar wird.

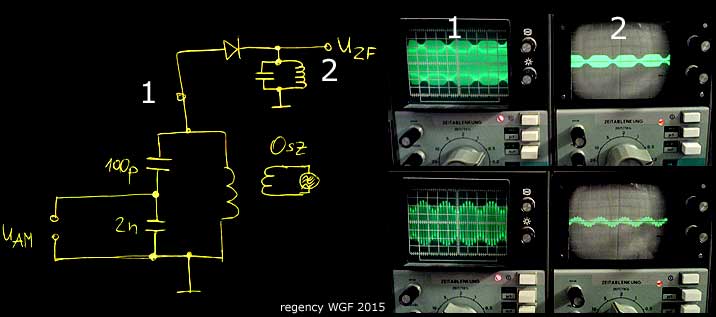

Die Spannungs-Überlagerung (1) und die Spannung am ZF Filter nach der Diode (2) wurden gleichzeitig gemessen. Der ZF Kreis wurde auf die Differenzfrequenz von Eingangssignal und Oszillator abgestimmt. Die NF Modulation ist stark übersteuert gewählt, so dass die trapezförmige Hüllkurve entsteht. Die unteren Bilder zeigen die "Trägerfrequenzen" durch Verkleinerung der Zeitbasis auf ein Hundertstel. Die Signale sind die gleichen wie jeweils darüber, nur der erfasste Zeitabschnitt ist entsprechend kleiner. Die ZF hat die gleiche Hüllkurve wie das AM modulierte Eingangssignal.
!!!
