Das Gerätchen lag "wieder einmal" unbeachtet der zig Suchenden Käufer in den Haushaltsauflösungskisten auf dem heutigen Mittwochs-Flohmarkt in Mühlheim (Main) Ich hatte es gleich ergattert, da mit das schöne Gehäuse aufgefallen ist.
Nach Recherche ergibt sich folgendes:
1960 Type: TS60L ein Empf. für MW und LW mit 5 Kreisen und 6 Trans.

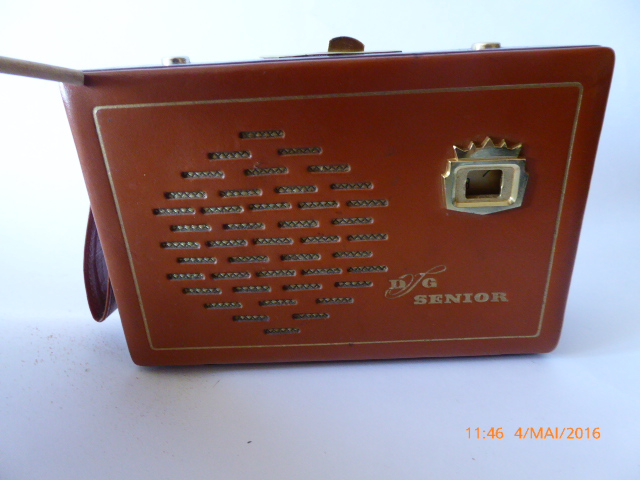

Gehäuse: Echtleder auf Kunststoffrahmen. Dieses Gerät wurde baugleich, aber mit z.T. anderer Front, angeboten als Bausatz und/oder Fertiggerät (u.a. Vogel-Elektronik, Radio-Holzinger: "TS60", Dreipunkt-Gerätebau Hütter: "Senior", Hansa-Elektronik: "Hansa", H+S Häußler & Steinhilber: "Lilith"). SA52/SA53/SB54/SB56 sind die Transistoren. Betrieb mit 4 x 1,5 Volt AA Batterien.Diode/n In60

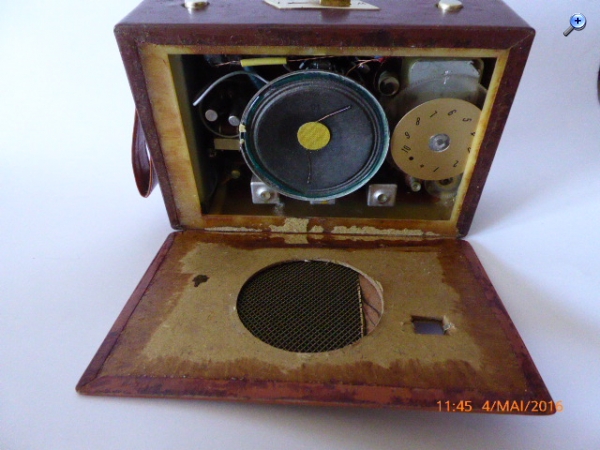

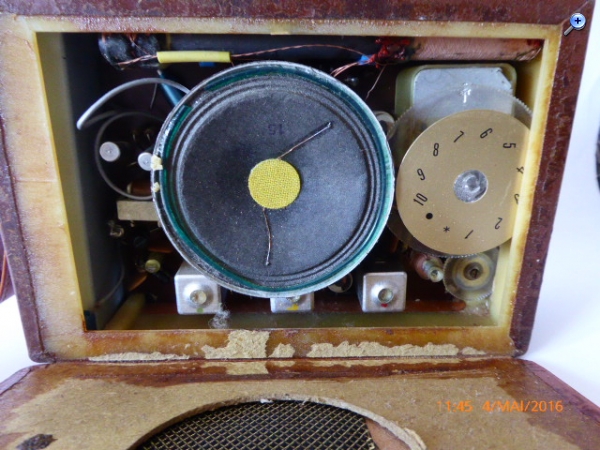

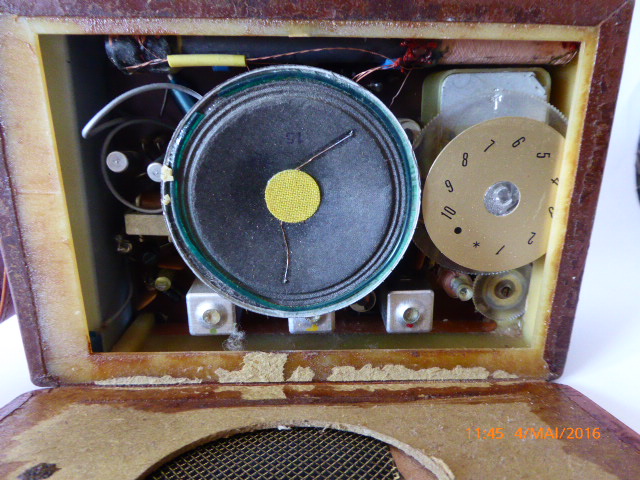

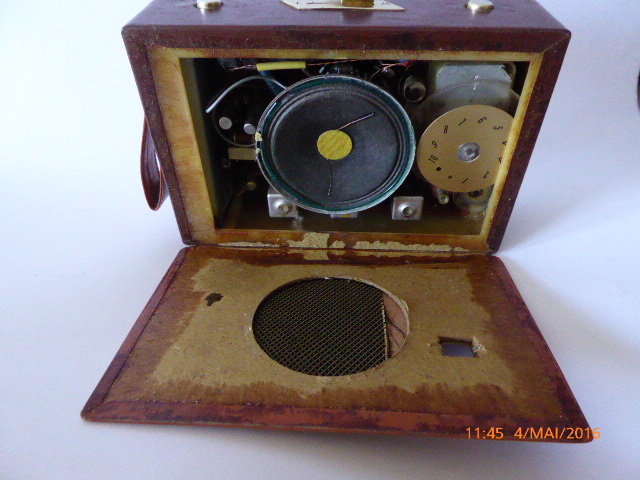

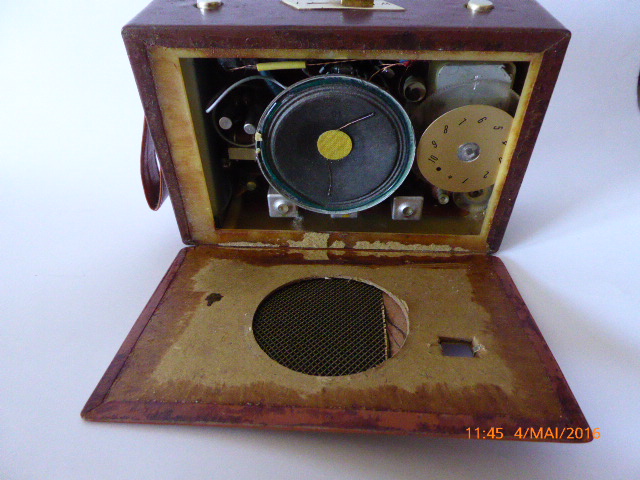

Nach Durchsicht und Reinigung Spielt es wieder. Es müssen aber alle Elkos nachgesehen getauscht werden und alle Spannungen geprüft werden.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

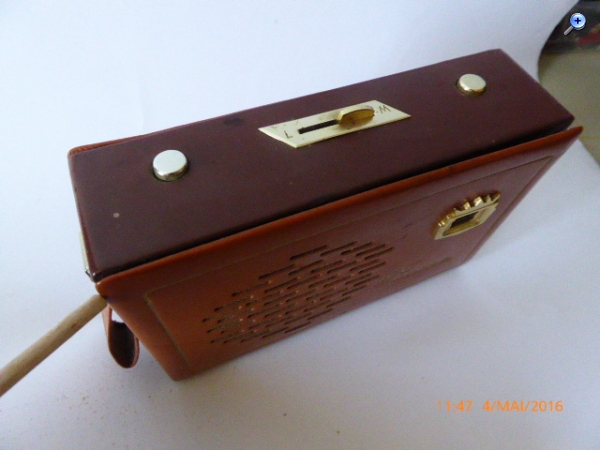

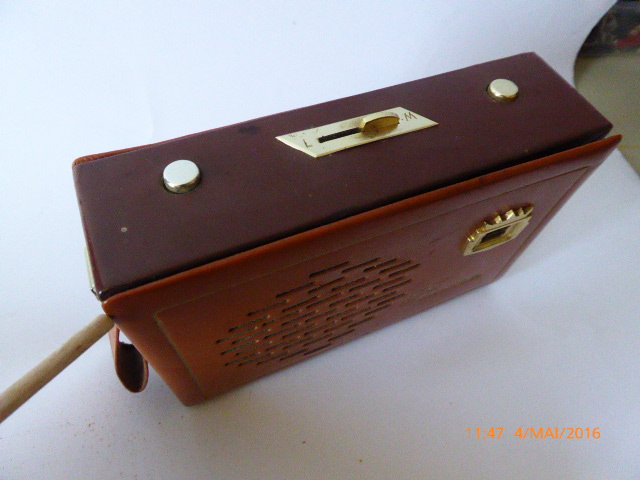

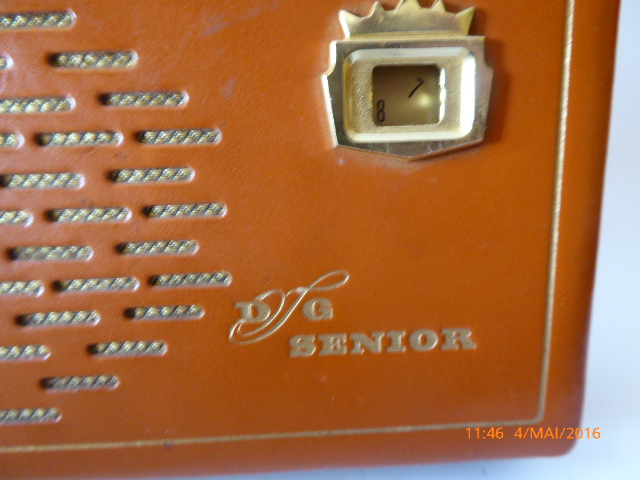

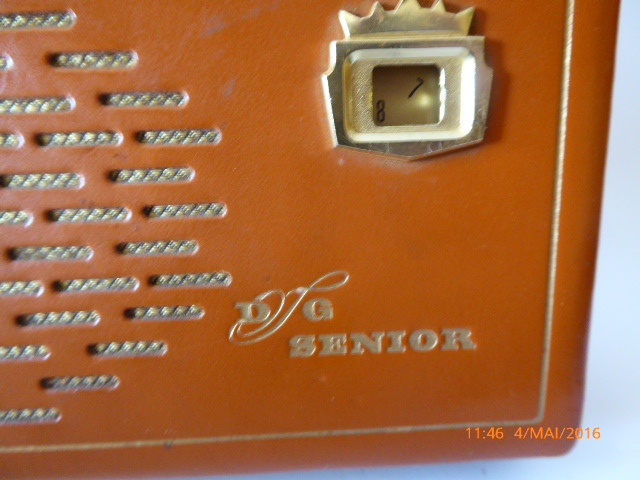

Dieses Lederdesign und die Metallknöpfe und der wirklich massiv aussehende Umschalter für MW / LW mit der Gravur M /L das hat was. Ich muss sagen.....dein Flohmarkt in Mühlheim birgt so manchen Schatz....und das auch noch am Mittwoch!
Gefällt mir sehr deine neue Errungenschaft. Das so etwas überhaupt noch zu finden ist...auf einem Flohmarkt...unglaublich!
Ich hoffe, du musstest dafür nicht so sehr tief in die Tasche greifen und konntest das Gerät als Schnäppchen verbuchen. Ich glaube, du hast da ein echtes Sammlerstück gegriffen.
Ja Jörg, ich erlebe es immer und immer wieder, seit 7 Jahren gehe ich regelmässig auf den "Nur altes" Flohmarkt. Interessant ist es immer wieder, wie die Leute an diesen Sachen vorbeigehen. Das Radio war gut sichbar, also nicht unter den "üblichen - Alt Teilen"
ich, der ja kein Sammler ist, hätte das Gerät auch sofort mitgenommen....überhaupt für den kleinen Preis den Georg bezahlt hat. ( hat er mir gesteckt) Ich denke auch, dass das Gerät nicht zu absoluten Massenproduktion gehört....ein echtes Schnäppchen!
MB-RADIO:Au fein Georg,
das ist ja ein Rentnerradio - das hätte ich auch mitgenommen, aber noch nie gesehen - Neid.
Dafür habe ich aber was Anderes vom Flohmarkt Markleeberg .
Viele Grüße Bernd
Klar,... bestimmt 'nen Fritter mit 500mVeff Empfindlichkeit von 1900 aus einer alten Marconi- Schiffsstation.
Selbstbau Super TS 60 Radio Fern GmbH TS60 Bausatzradio von Holzinger, Radio-Fern u.v.a.m., 6 Trans., Gegentaktendstufe mit eisenlosem Ausgang h t t p://www.radiomuseum.org/r/fernradio_ts60ts_6.html h t t p://www.radiomuseum.org/r/holzinger_ts60ts_6.html?language_id=2
Weis jemand um welche Transistoren es sich handelt, meine also Germanium oder Silizium?
Die Transistoren sind vom Typ Germanium. Dein Link (RMorg) zeigt noch weitere Quellen zum Aufbau des Radios, z.B. Hans Sutaner, Werner W. Diefenbach, Heinz Richter. Hier ergeben sich Anhaltspunkte für weitere Recherchen.
Mit vielen Grüßen. Wolle.
P.s. Die Schaltung der Endstufe ist ähnlich der Schaltung des Mikki von Stern Radio Berlin. Es gibt nur einen Treibertrafo, der sonst übliche Ausgangstrafo bei Geräten dieser Zeit entfällt.

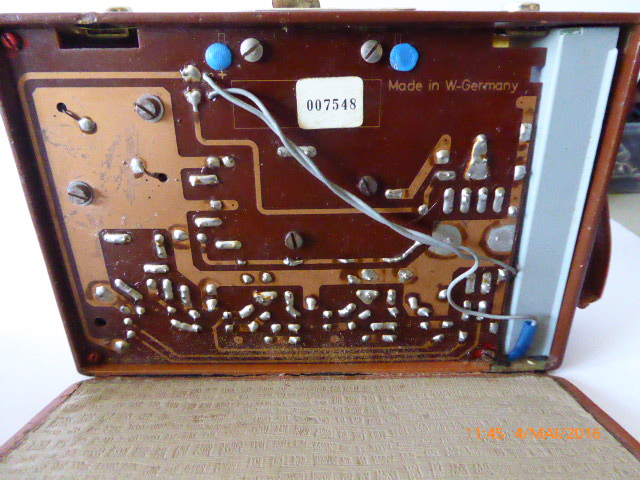

Nach dem ich die Elkos (2 x 100µf -hatten 220 µF) ausgetauscht hatte, stellte ich fest, der Schaltplan stimmt nicht mit dem Gerät überein. Alles auf Anfang

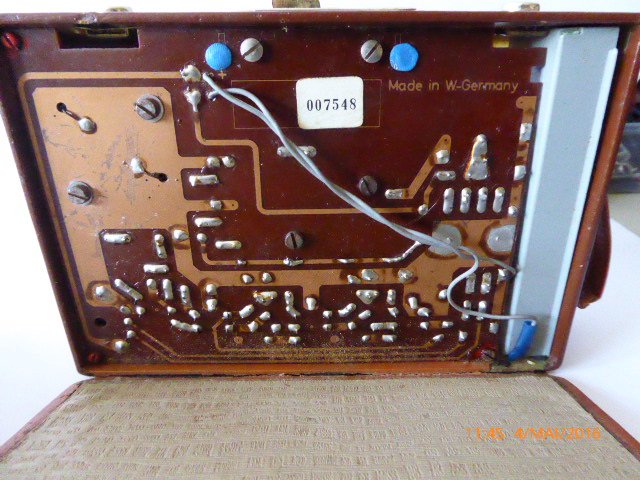

Transistoren sind OC 308 und 304. Das ist mir von der BAuform aufgefallen, die sind ja Zylindrisch und hoch. Na ja, Schaltplan ist nicht so wichtig. Diese relativ einfache Schaltung ist gut durchschaubar.
Nach zusammenbau ist das Gerätchen kaum zu halten. Langwelle Tagsüber gut sauber empfangbar. Mittelwelle setzt erst am Abend ein. Hat seinen "Senior" Platz bekommen.
