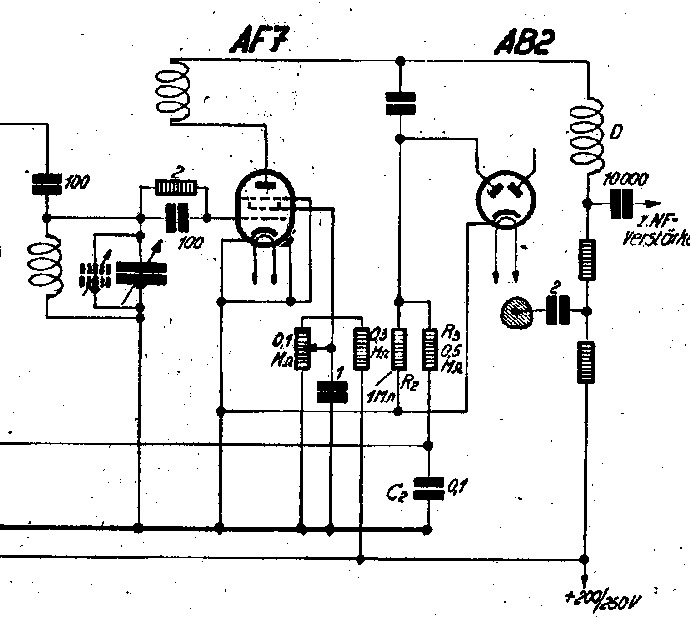

Um einen anderen Audion - Beitrag nicht zu unübersichtlich zu machen ein Schaltungsausschnitt eines Zweikreisaudion mit Gittergleichrichtung zu NF Erzeugung und Diode zur ALR Spannungserzeugung. Die ALR Spannung geht zum Gitter einer HF Regelröhre (AH 1) wo auch der erste Schwingkreis ist. Man könnte natürlich auch eine Abstimmanzeigeröhre mit hinzufügen. Also gab es doch so eine Schaltung, aber ohne Mag. Auge. Eine EAM 86 könnte hier gut passen, aber die gab zu Zeiten dieser Röhren noch nicht.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
eine interessante Sache. Habe gestern Abend mal ein bisschen nachgelesen. Werde das auf alle Fälle weiter verfolgen. Hast du noch weitere Infos oder eventuell so was mal gebaut?
Leider kann ich bei mir (noch) nicht Selberbauen. Der Platz für eine kleine Werkstatt hab ich noch nicht. Zur Schaltung: Es handelt sich um ein KW Audion für Amateurbänder aus Mitte der Dreißiger Jahre. Zu finden in "Die Kurzwellen" von Behn - Diefenbach, Funkschau Verlag, 3. Auflage 1941. Es fehlt im Scan die Vorstufe. Das ist die einzige Schaltung die neben der echten Audion - Gittergleichrichtung auch eine extra Diode, die aus der HF Energie des Audion eine Regelspannung erzeugt die ich gesehen habe. Die Sache mit der EAM 86 fiel mir eben so ein, allerdings wäre bei MW zu berücksichtigen das der Blindwiderstand bei fast 1,2 MHz Fu ^ Fo auch nicht konstant ist, und somit höhere Frequenzen eine größere ALR erzeugen, man müsste eine Induktivität zum Ausgleich in Reihe schalten.
bei deinen Wissen keinen Platz zum Basteln ist echt schade.

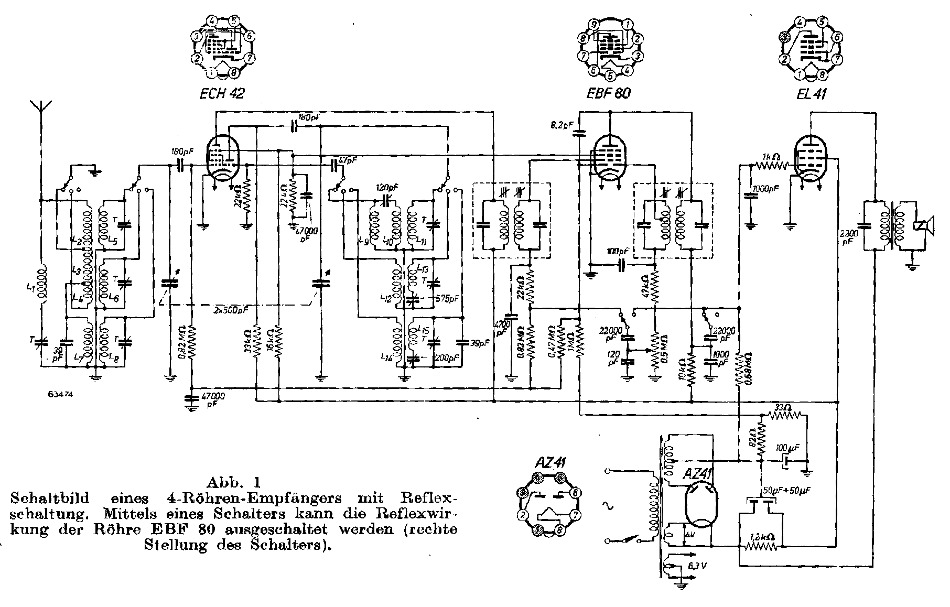

Habe mal in der Bude etwas recherchiert und bin auf folgendes gestoßen. Körting "Novum" 38 GB 2207GW. Geradeaus mit Reflexfunktion und Abstimmanzeige. Wenn du mal Zeit hast, würde ich gern deine Meinung dazu wissen. Könnte ich irgendwie mein Audion nachrüsten? Die Schaltung die ich kenne funktioniert irgendwie nicht. Zu finden bei Radio Morningstar.
Das mit dem Wissen hat mit meiner Sammelleidenschaft für Fachbücher zu tun. Fing mit "Radiobasteln für Jungen" an und geht immer weiter. Also ich gebe zu mit Reflexschaltungen habe ich mich noch nicht so intensiv beschäftigt. Aus dem Bauch würde ich wegen den Arbeitspunkteinstellungen und möglicher Spezialteile davon die Finger lassen. Röhren sparen braucht man heute nicht mehr; Lizenzgebühren fallen auch nicht mehr an. Das obige Audion würde mit einer EAM 86 und ein paar Anpassungen für MW ganz gut funktionieren. Allerdings würde ich moderne Röhren nehmen wie EF 80 statt EF 7 oder EF 85, EF 183 statt der Vorstufen AH 1. Man könnte sogar eine NF Regelröhre wie die EF 83 als NF Vorstufe nehmen und eine gute Klangregelung machen. Das wäre auch eine zusätzliche Vorwärtsregelung. Am besten wäre eine flexible Lösung, genug Platz auf dem Chassis um Erweiterungen zu machen oder um die Schaltung änder zu können, so eine Art Baukasten.
Mit dem beschriebenen Aufwand ist man schnell beim Super. Philips hat 1952 diese Schaltung als Applikation veröffentlicht. Also zum Nachbau freigegeben aber nur mit VALVO Röhren. Mit drei Röhren hat man einen einfachen Super, die Netzteil GL Röhre nicht mitgezählt. :' MFG Nobby
ja, Bücher ist Wissen kompakt. Habe auch ein paar, sicher nicht so viel wie du.

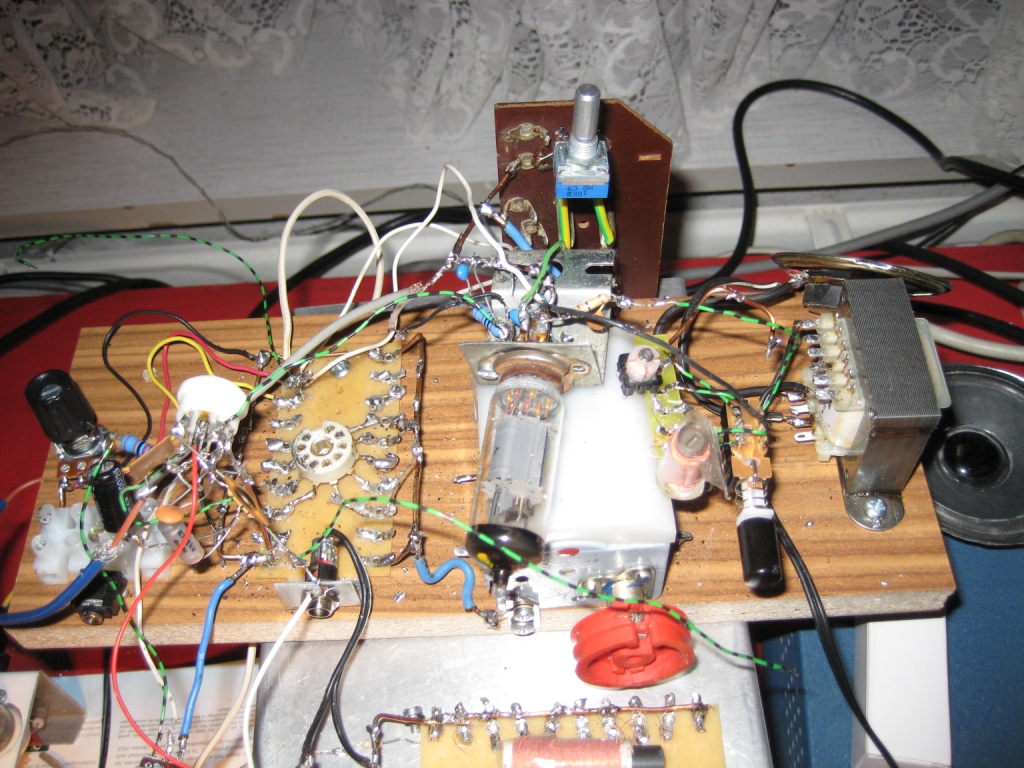

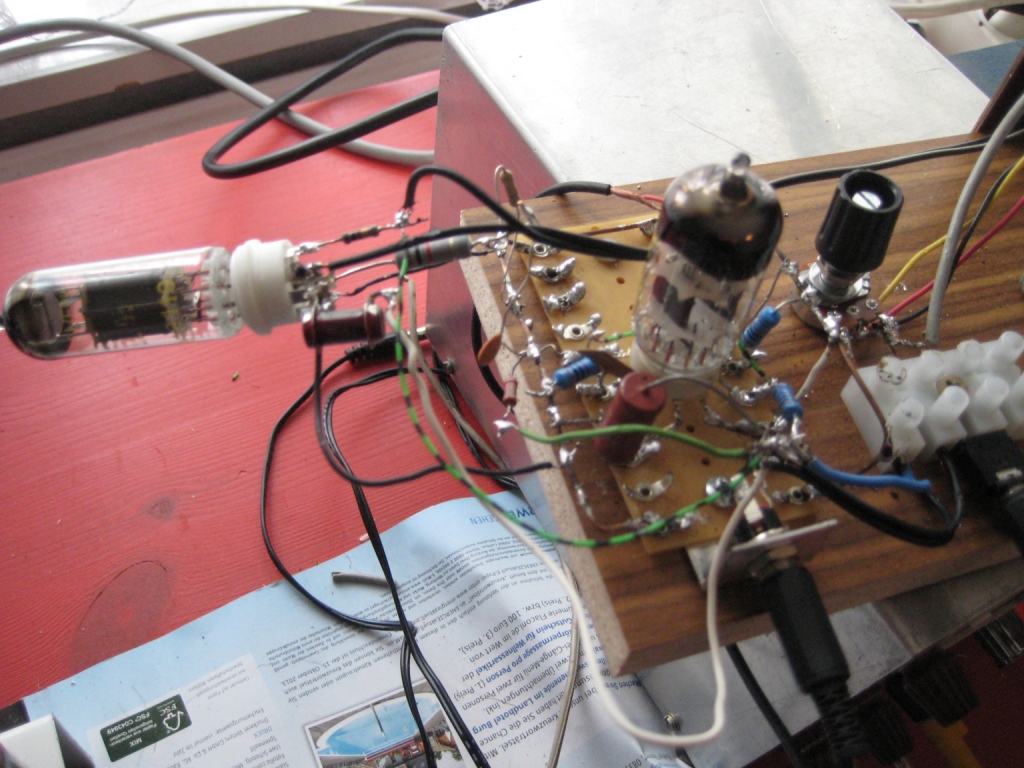

Die Sache lässt mir jetzt keine Ruhe. Werde das auf alle Fälle aufbauen. Von Audions bin ich "besessen". Habe schon ca. 30 Stück gebaut. Das Max. raus zu holen treibt mich immer wider an. Im Anhang mein "Drahtverschlag". Das Audion habe ich selbst berechnet und gebaut. Anodenspannung 12V, KW und MW mit Abgleichspulen. Muss noch etwas Feinschliff bekommen, dann wird es ordentlich verbaut. Dann werde ich mich mal der Sache hier widmen. Hätte aber nicht schlecht Lust, mal was mit "alten" Röhren zu bauen. Mal sehen was wird.
Die komplette Schaltung vom Audion ist bei Dir im Postfach. Es geht natürlich auch mit alten Röhren, nur die sind manchmal sehr teuer und die Fassungen sind auch etwas teurer. Mit modernen Novalröhren lässt sich bestimmt mehr rausholen auch wenn die nicht so schön "röhrig" aussehen. Was man auch nicht außer acht lassen sollte sind Kunstfehler, bei einer 5 € Röhre besser zu verkraften als bei einer von 50 €. Von der billigen kauft man 5 Stck. von der teuren 1. Ist die im ....... ist erstmal Künstlerpause angesagt. Vor allem wenn man sehr Bastelfreudig ist, ist der Frust dann groß.
