 Unbekanntes Teil

Hallo und Grüß Gott an alle,

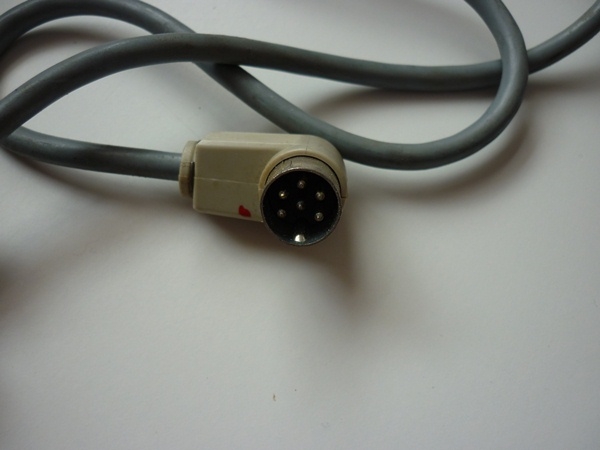

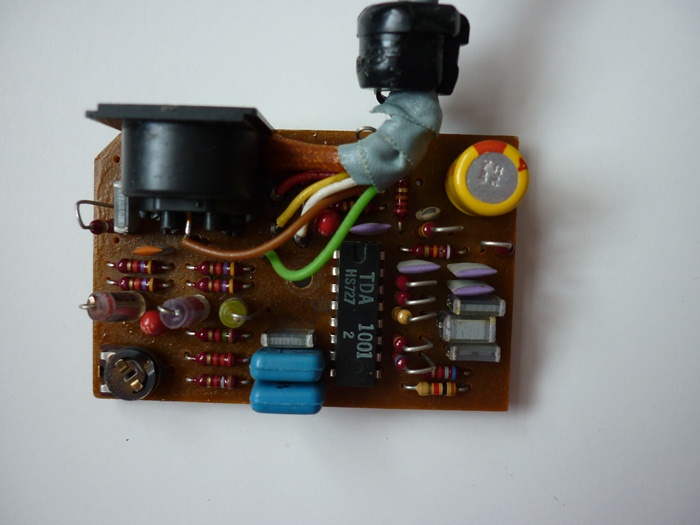

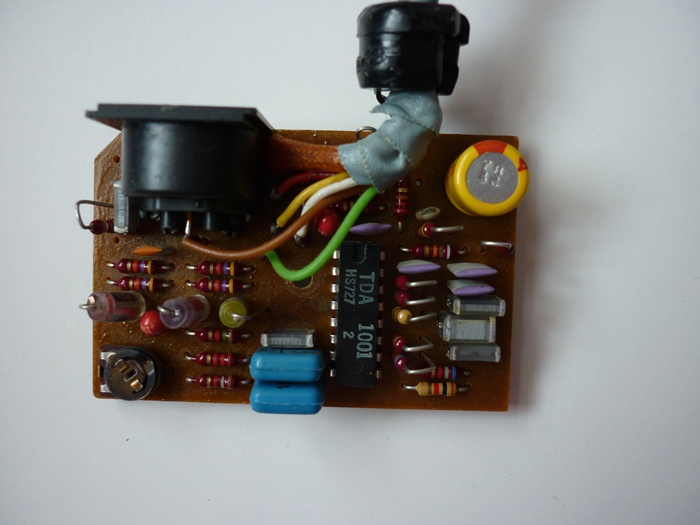

ich habe in einer Bastelkiste das auf den angehängten Fotos ein mir unbekanntes Teil gefunden.

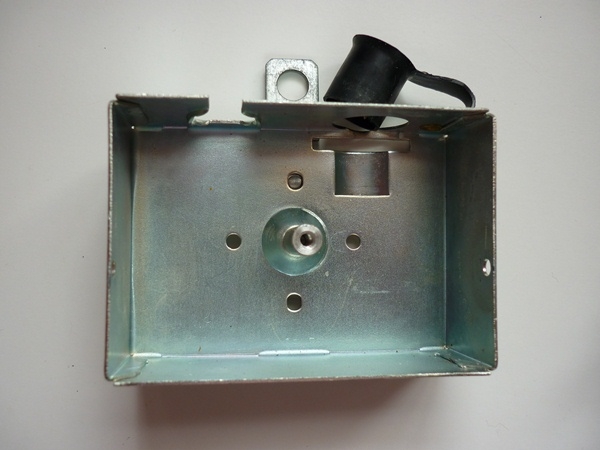

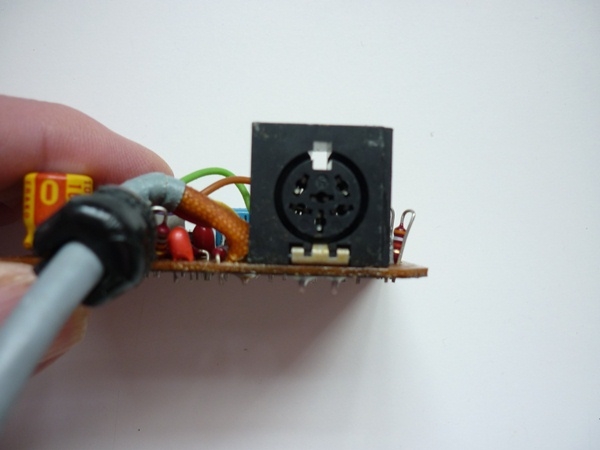

Es war in ein Blechgeäuse eingebaut und hat ein Stecker und eine Anschlußbuchse.

Vieleicht weis jemand was dieses Teil für eine Aufgabe hatte .

Im voraus vielen Dank für Eure Bemühungen.










Kurt


Ich möchte mich hiermit nochmals ausdrücklich bei ALLEN bedanken die dieses Forum möglich machen.

Ich habe schon sehr viel gelernt über alte Radios.

Datei-Anhänge
P1080201.JPG P1080201.JPG (399x)

Mime-Type: image/jpeg, 80 kB
P1080200.JPG P1080200.JPG (374x)

Mime-Type: image/jpeg, 62 kB
P1080199.JPG P1080199.JPG (378x)

Mime-Type: image/jpeg, 65 kB
P1080198.JPG P1080198.JPG (385x)

Mime-Type: image/jpeg, 105 kB
Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
08.02.13 14:11
Wolle

WGF-Premiumnutzer
08.02.13 14:11
Wolle

WGF-Premiumnutzer

 Re: Unbekanntes Teil

Hallo Kurt.

Es handelt sich um einen Baustein zur Störaustastung/ Rauscbegrenzung für FM- Empfänger Mono oder Stereo. Diese Einschätzung ergibt sich aus dem eingesetzten Schaltkreis (TDA1001).

Mit vielen Grüßen.
Wolle
08.02.13 14:18
apollo

Administrator
08.02.13 14:18
apollo

Administrator

 Re: Unbekanntes Teil

Hallo Kurt, such doch mal bei Wikipedia nach "DIN-Stecker".
Dort sind die Einsatzgebiete von solch 6-poligen DIN-Steckern aufgeführt.
Netten Gruß
Alfred
08.02.13 14:21
joeberesf

WGF-Premiumnutzer
08.02.13 14:21
joeberesf

WGF-Premiumnutzer

 Re: Unbekanntes Teil

Hallo Kurt,

ja Wolle hat recht,..hier die Übersetzung zur Datenblattüberschrift.

"PHILIPS - Interferenz und Rauschunterdrückungsschaltung für FM-Empfänger"

Einfach mal das TD- Blatt im www. suchen und die Applikation mit Deiner Schaltung vergleichen.

Gruß

joe
08.02.13 17:34
Wellenreiter

nicht registriert
08.02.13 17:34
Wellenreiter

nicht registriert

 Re: Unbekanntes Teil

Hallo,

vielen Herzlichen Dank für Eure schnelle Antwort,ich habe es ja geahnt das jemand hier das Teil kennt.

Aber für mich als SWL ist das sicher nicht zu gebrauchen.

Aber Aufheben werde ich es auf jeden Fall.

Nochmals Danke und noch eine schöne Faschingsrestzeit wünscht euch

Kurt
08.02.13 20:42
Wolle

WGF-Premiumnutzer
08.02.13 20:42
Wolle

WGF-Premiumnutzer

 Re: Unbekanntes Teil

Hallo Forumsfreunde.

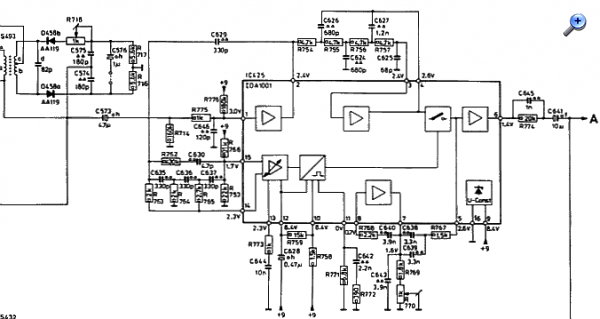

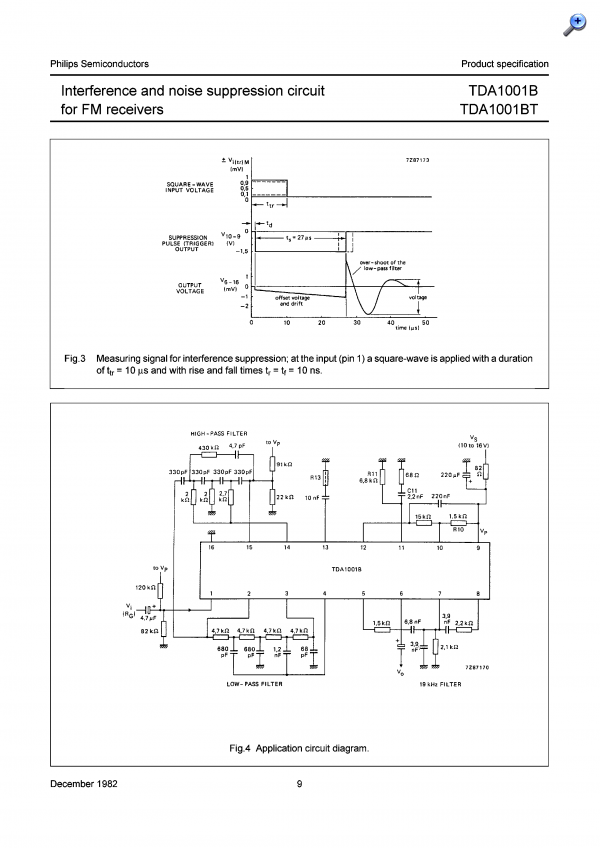

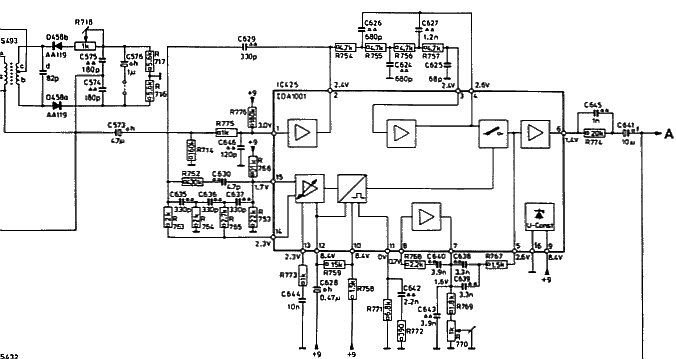

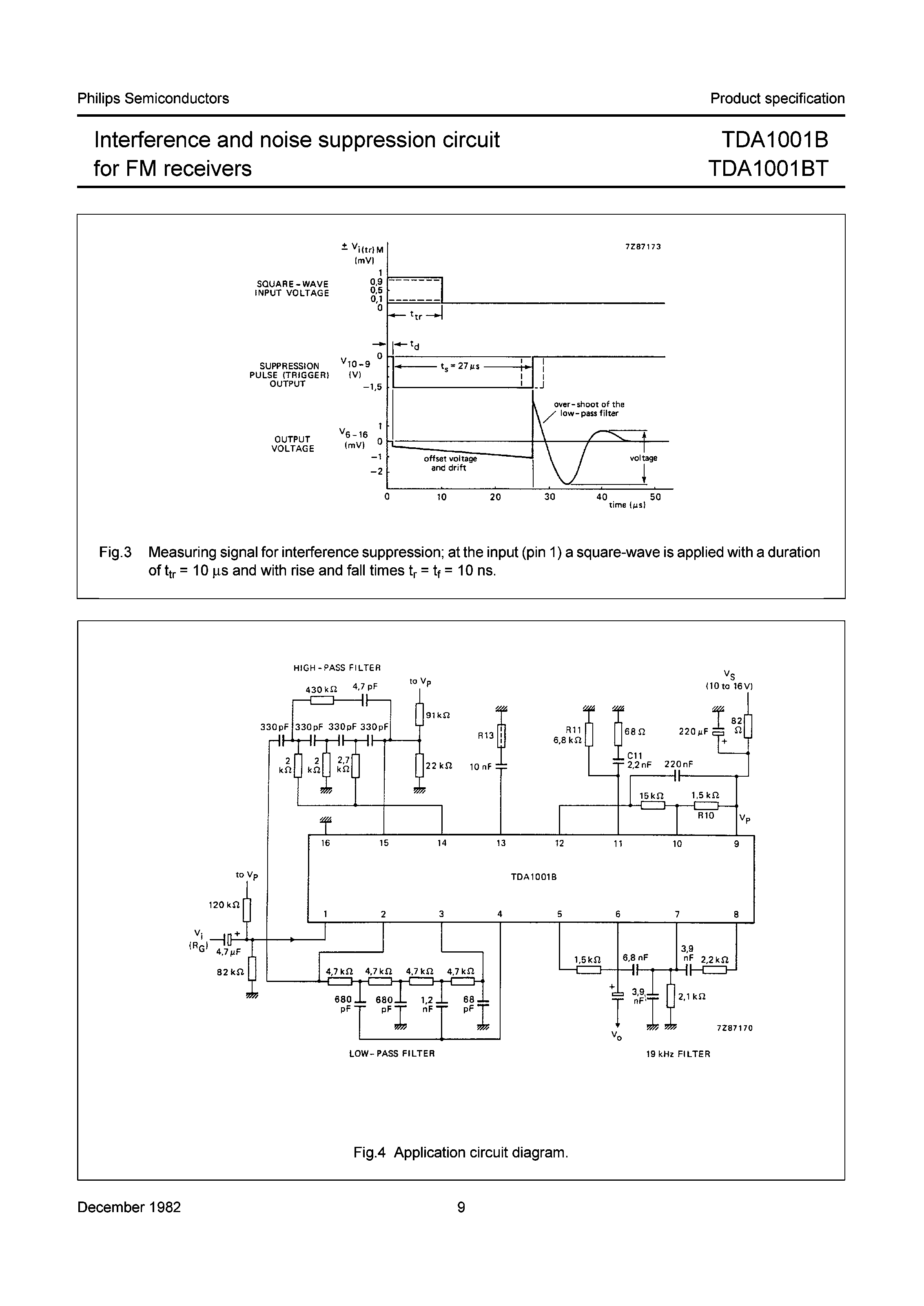

Als Ergänzung zum unbekannten Baustein noch zwei Applikationen zum Schaltkreis TDA1001. Eine Schaltung ist eine Herstellerempfehlung aus der Datenschrift, die andere Schaltung gehört zu einem Autoradio von Philips.





Mit vielen Grüßen.
Wolle
