Re: Faltbare Rahmenantenne von 1924/25
Hallo Freedi,
das ist ein ganz großartiges Stück. Die Rahmenantenne wird bei der Anzahl der Windungen und bei der

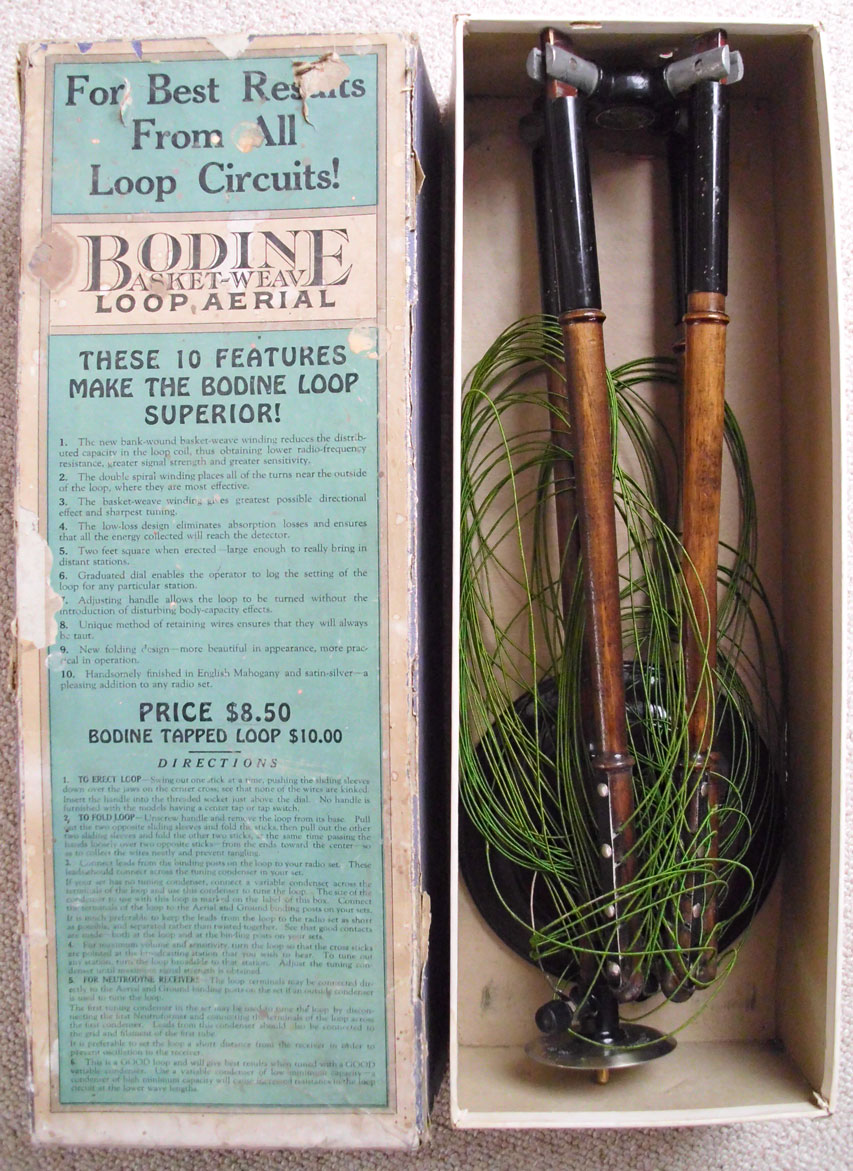

Größe des Rahmens, für MW sein. Toll auch die Originalverpackung. Sehr schöne Bilder und Details.
Jetzt brauchst Du nur noch ein original amerikanisches Radio dazu. Hast Du die Funktion schon überprüft ?
Gruß
Joe
Zuletzt bearbeitet am 20.09.11 12:35
|
|
|
|
|
20.09.11 14:15
Freed-Eisemann  WGF-Nutzer Stufe 3
|
20.09.11 14:15
Freed-Eisemann WGF-Nutzer Stufe 3
|
Re: Faltbare Rahmenantenne von 1924/25
Hallo Joe,
ja, die Antenne funktioniert - zunächst habe ich sie an meinem DAF1011 mit einer ganz hervorragenden Richtwirkung und Empfangsleistung ausprobiert; aber selbst an dem andernorts vorgestellten Westinghouse-Einröhrenempfänger ist noch Empfang (und richten) damit möglich, wenn auch naturgemäß schwächer.
Deine Beobachtung ist im Übrigen natürlich richtig - die Antenne ist für MW ausgelegt !
... ach so: ein paar US-Geräte habe ich schon (siehe meine anderen Postings) ....
Beste Grüße
Freedi
|
|
|
|
|
20.09.11 14:23
wumpus  Administrator
|
20.09.11 14:23
wumpus Administrator
|
Re: Faltbare Rahmenantenne von 1924/25
Hallo Freedi,

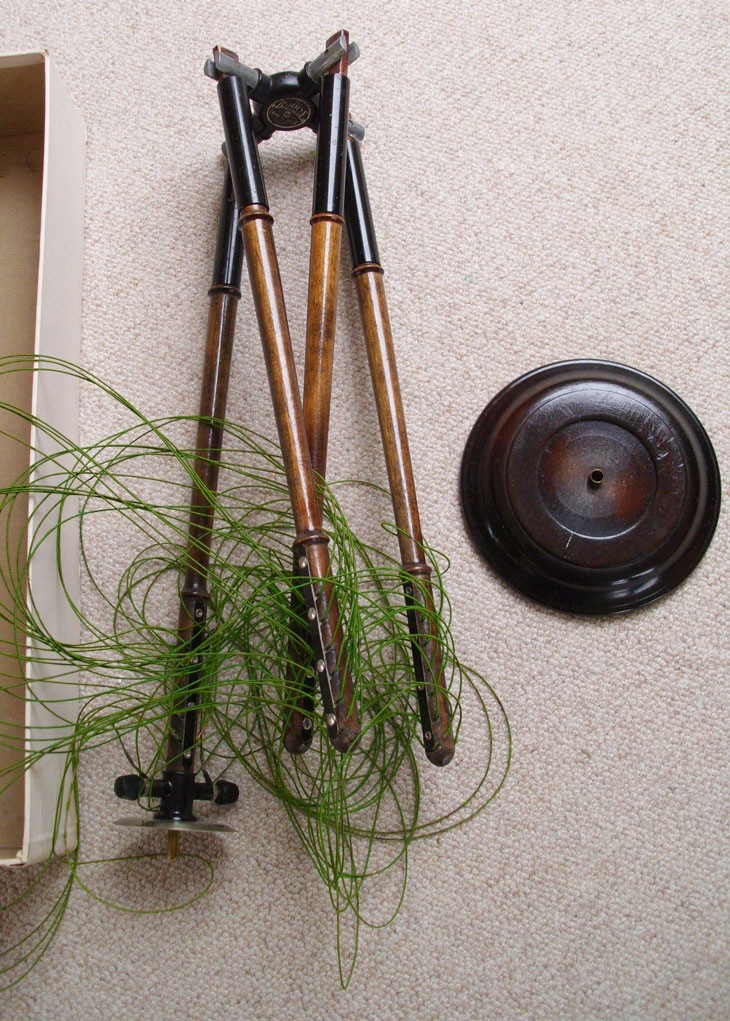

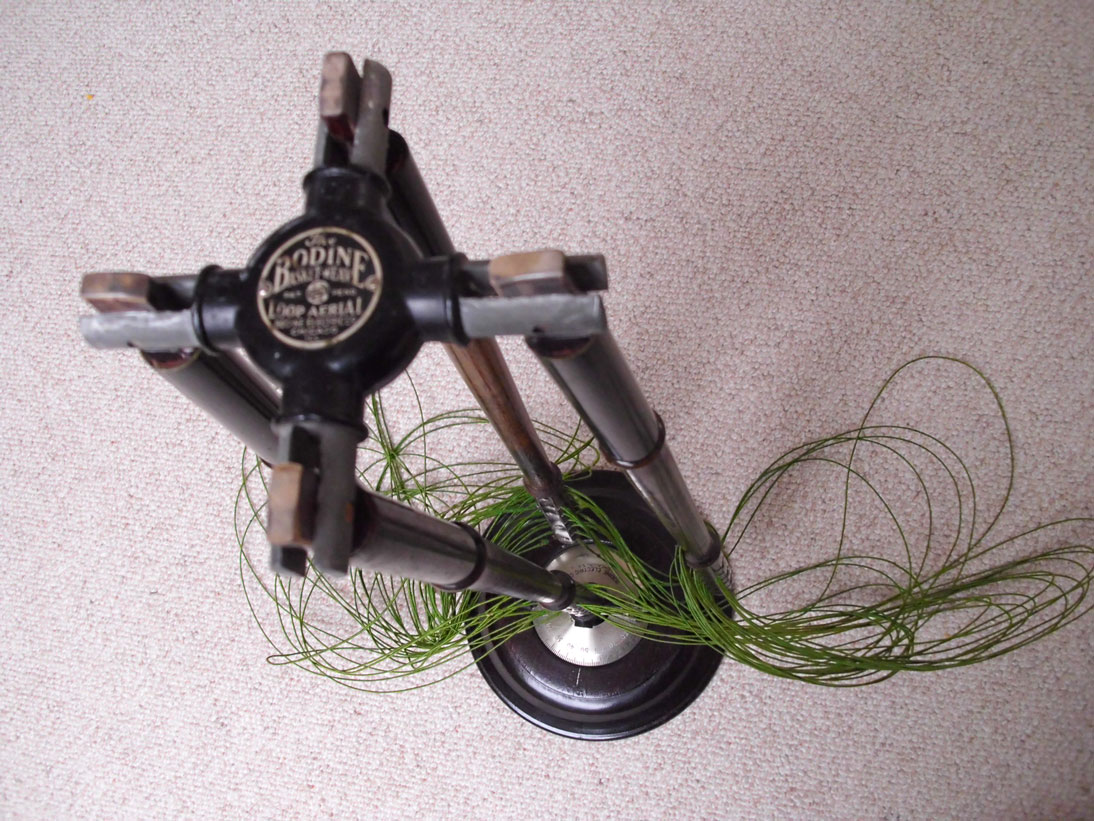

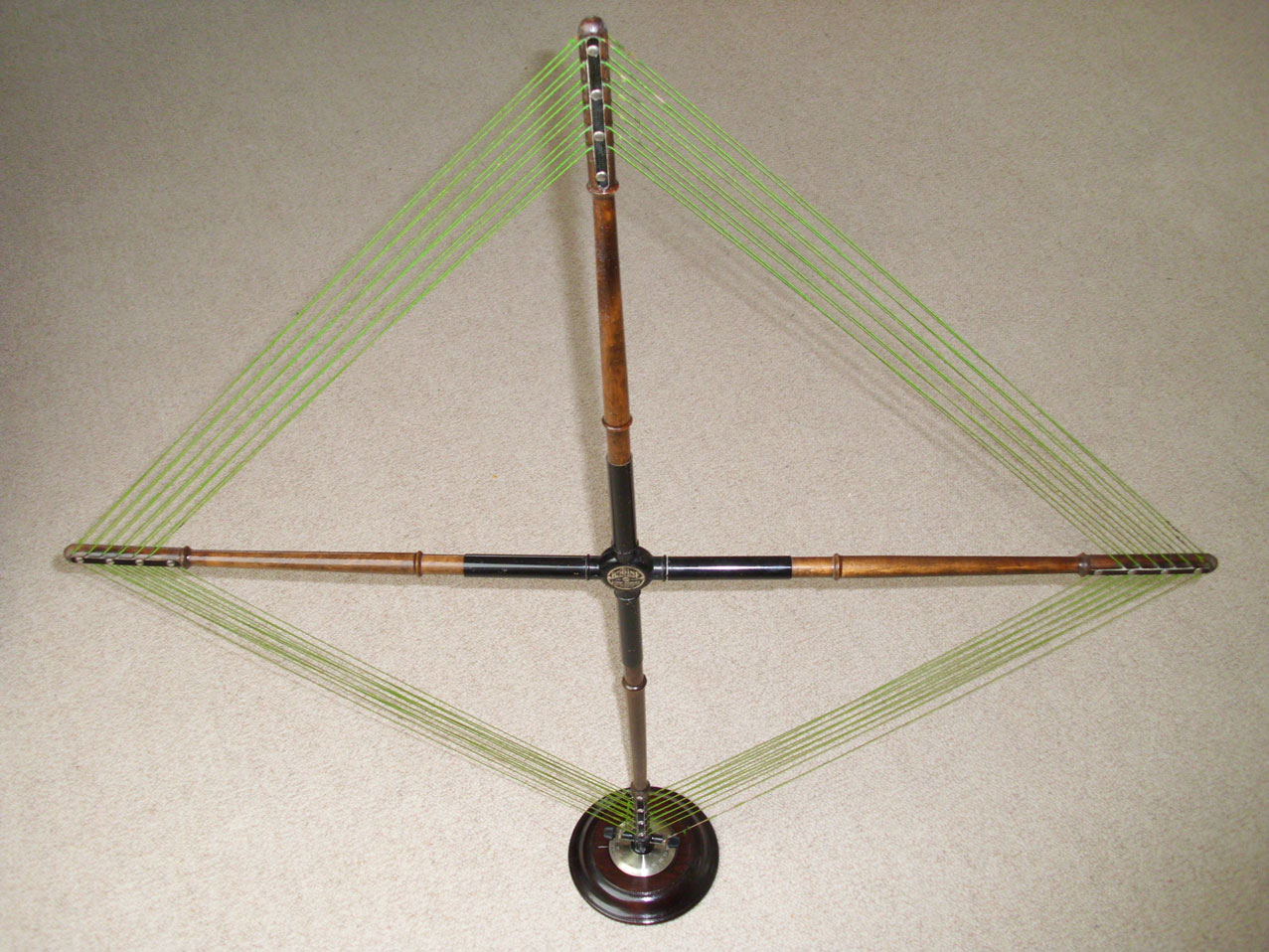

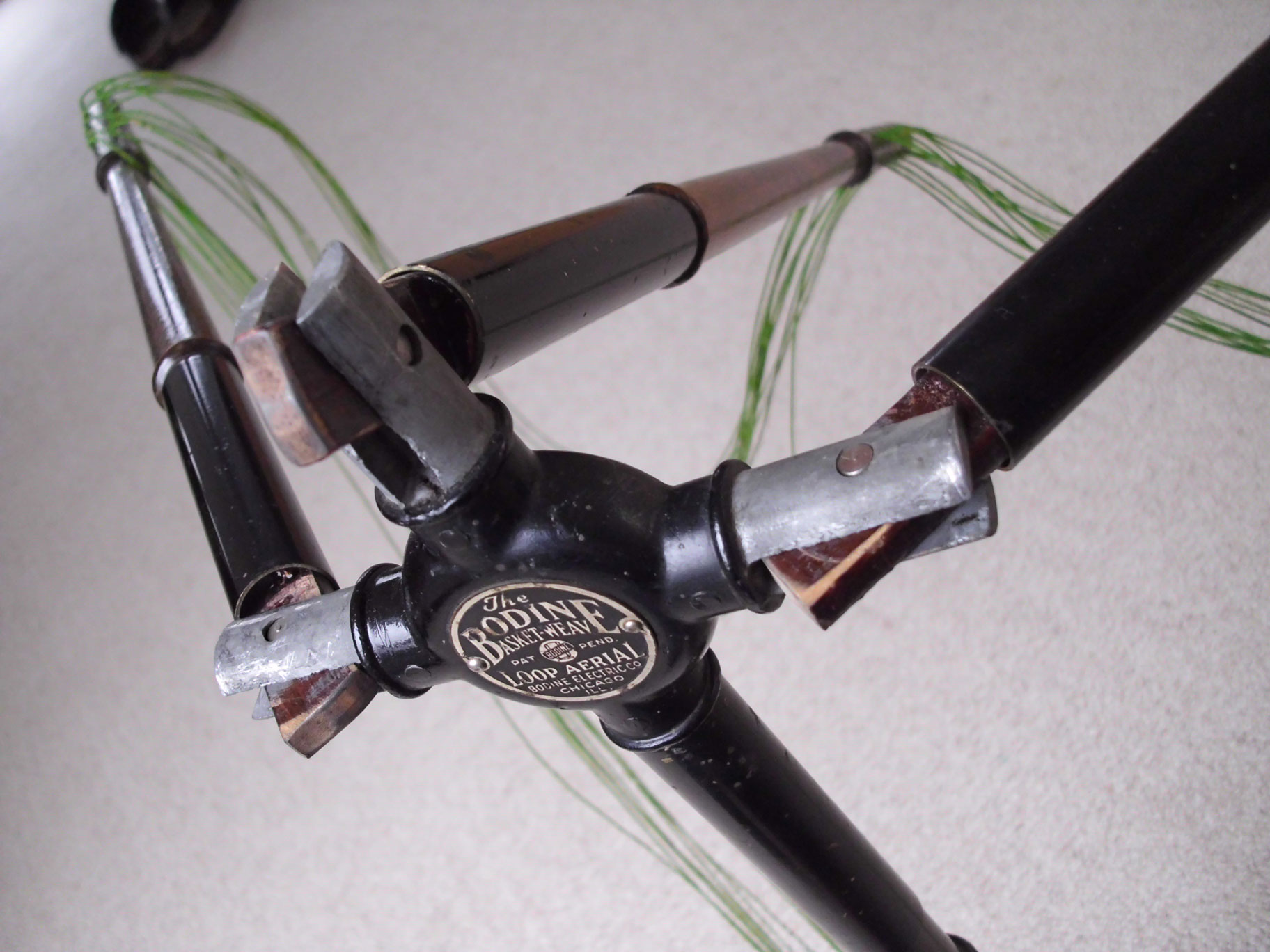

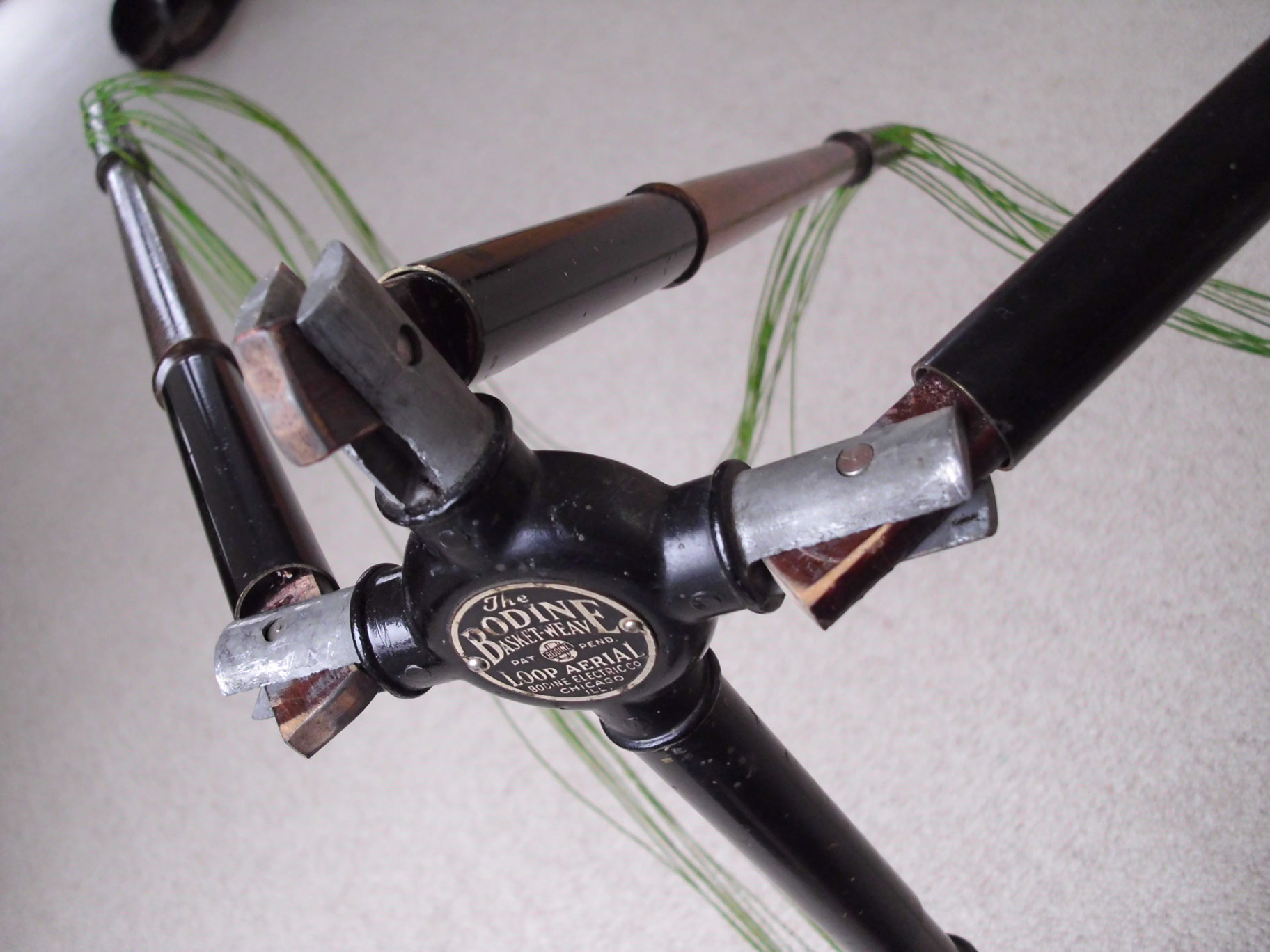

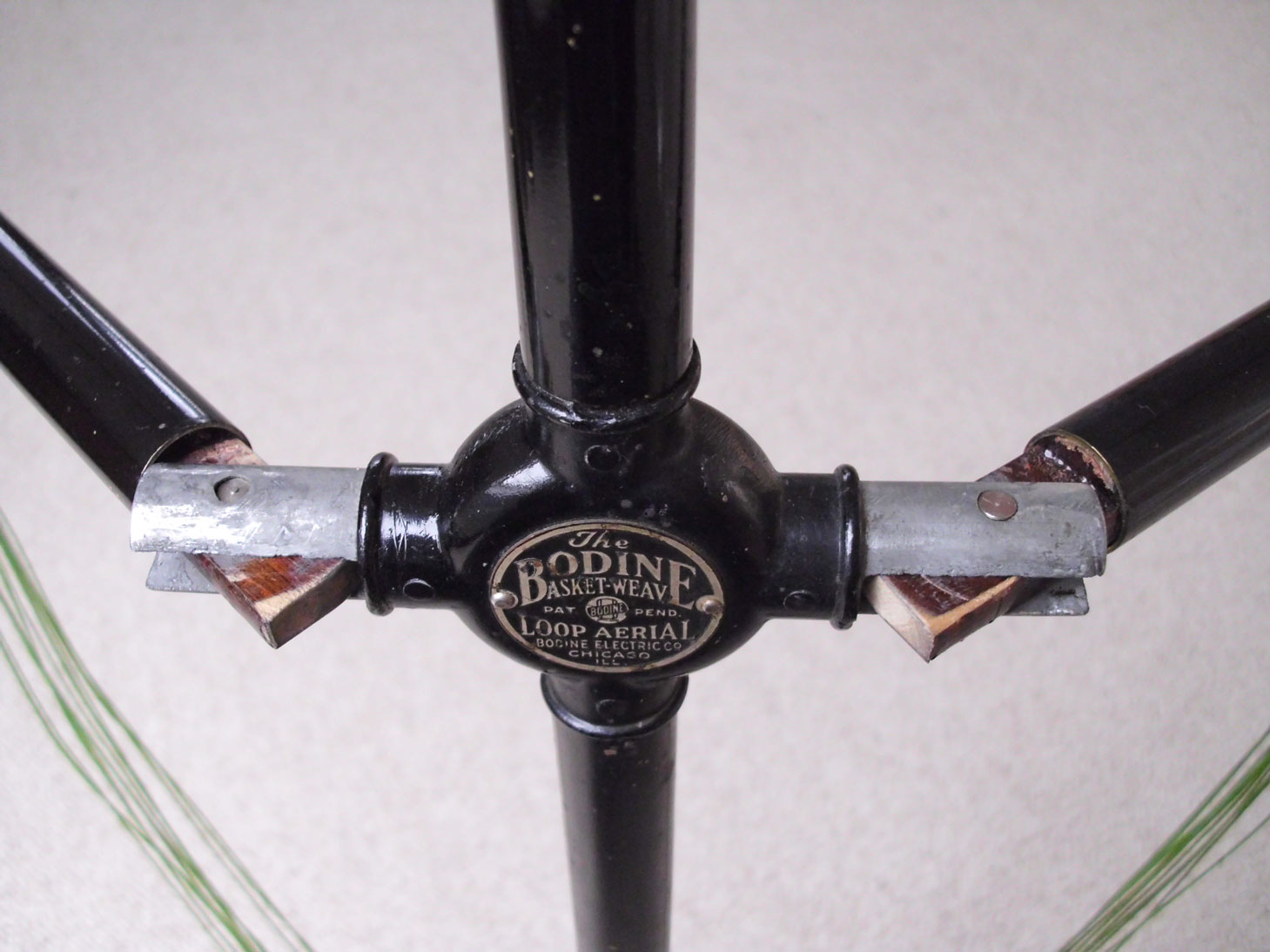

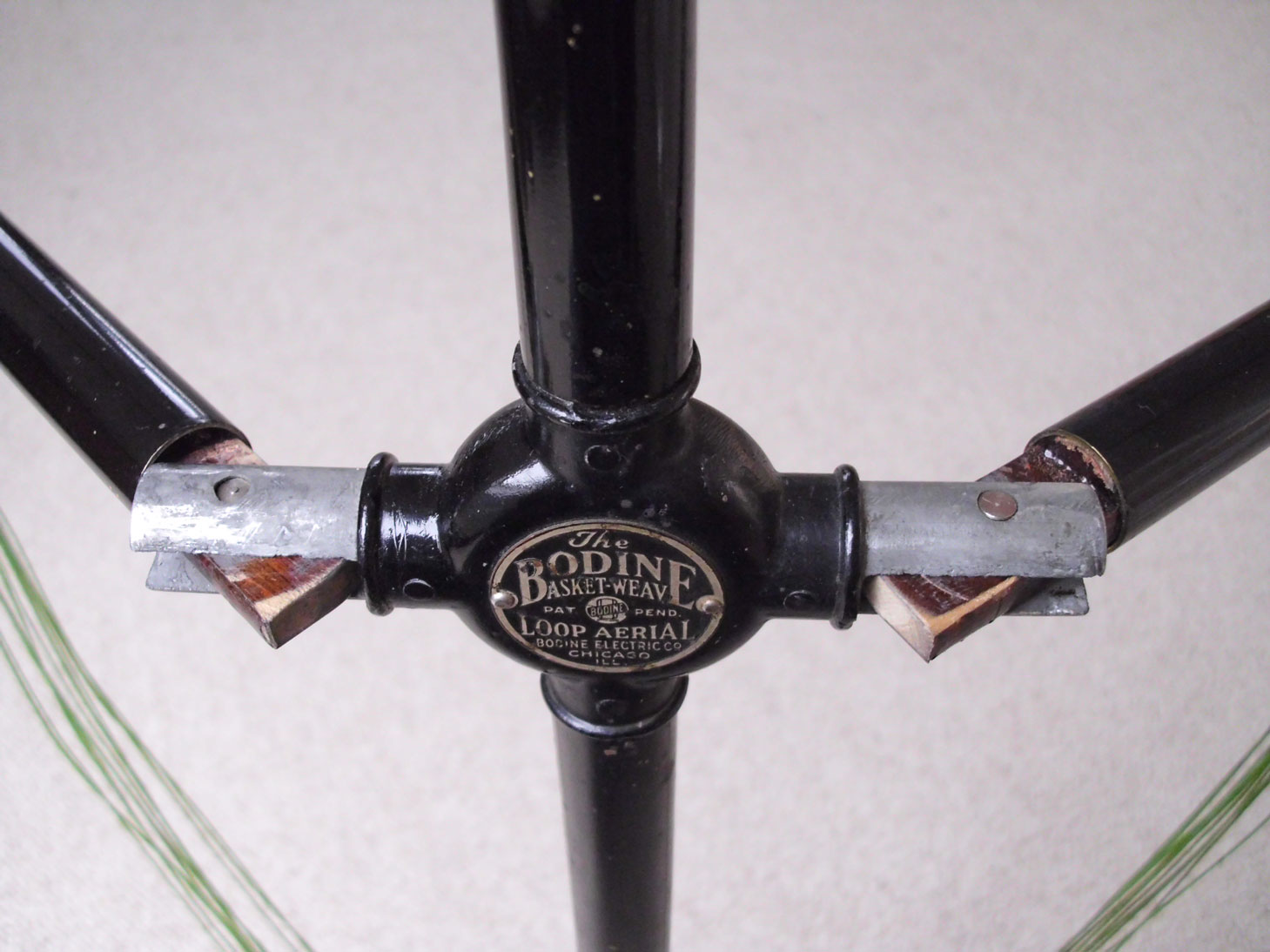

wenn man sie aus der Lieferverpackung holt, denkt man vielleicht: "Oh dieses Draht-Geschlinge. Das bekommen ich nie mehr hin". Aber dann wie der Phönix aus der Asche. Aufgespannt wie ein Regenschirm und sie sieht toll aus....

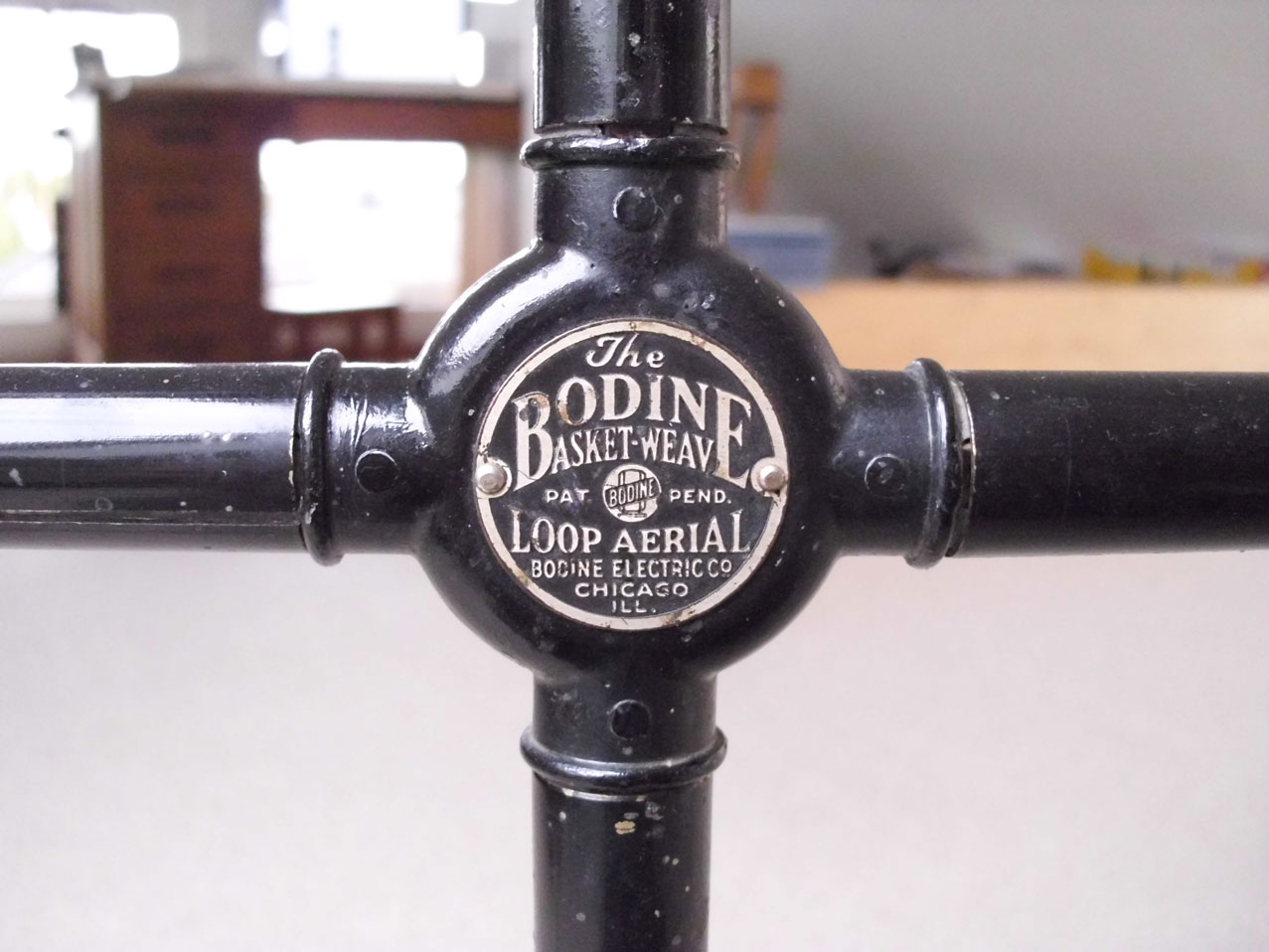

Zu dem Basket weave Wickel: Hauptsächlich dient die Kreuz-Verschlingung zur Reduzierung der Eigenkapazität der Spule. Im Schwingkreis zusammen mit einem Drehkondensator würde das ein größeren Abstimmbereich ergeben.
Bei der reinen (unabgestimmten) Antennenspule - wie bei dieser Rahmenantenne - ist aber die geringere Eigenkapazität auch ein Vorteil.
Man kann mit dieser Spule und einem parallel gelegten Drehkondensator und einer Diode einen guten Rahmenantennen-Detektor aufbauen, der ganz ohne Antenne und Erde auskommt:
http://www.oldradioworld.de/gollum/frame.htm (Anzapfung einfach weglassen).
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Rettet den analogen deutschen AM / FM - Rundfunk!:
www.rettet-unsere-radios.de
Zuletzt bearbeitet am 20.09.11 14:26
|
|
|
|
|
20.09.11 20:41
roehrenfreaknicht registriert
|
20.09.11 20:41
roehrenfreaknicht registriert
|
Re: Faltbare Rahmenantenne von 1924/25
Hallo Freedi,
again another "finest". Passt sehr schön zu den kürzlich von Dir vorgestellten Empfängern. Und dass man diesertage so etwas incl. Originalverpackung noch findet - das lässt einen vor Neid bald grün werden. Wie machst Du das?? Es sei Dir aber herzlich gegönnt - keine Frage! Schön, dass Du uns mit den detailreichen Bildern an diesen wunderbaren Funden teilhaben läßt. Ganz herzlichen Dank dafür an dieser Stelle.
Freundliche Grüsse,
Jürgen rf
Erzähle es mir – und ich werde es vergessen.
Zeige es mir – und ich werde mich erinnern.
Lass es mich tun - und ich werde es behalten.
(Konfuzius)
http://www.rettet-unsere-radios.de
|
|
|
|
|
20.09.11 21:26
Freed-Eisemann WGF-Nutzer Stufe 3
|
20.09.11 21:26
Freed-Eisemann WGF-Nutzer Stufe 3
|
Re: Faltbare Rahmenantenne von 1924/25
Hallo Jürgen,
und wieder: danke für die netten Worte und das warme Lob !
Nun, glaub´s oder glaub´s nicht, aber die meisten dieser Sachen stammen tatsächlich aus der Bucht (und gar nicht mal zu "Mondpreisen") - wenn auch nicht in diesem Zustand. Ich freue mich aber immer, wenn ich so ein Teilchen wieder zum Leben und Strahlen erwecken kann. Mittlerweile kenne ich mich bei den "Amis" auch recht ordentlich aus und versuche, immer wieder ein Törchen zu diesen Dingen zu öffnen ...
Ich habe auch noch was zum Einstellen, aber daran arbeite ich zur Zeit gerade ... kommt noch !!
Beste Grüße
Freedi
|
|
|
|
|
|
