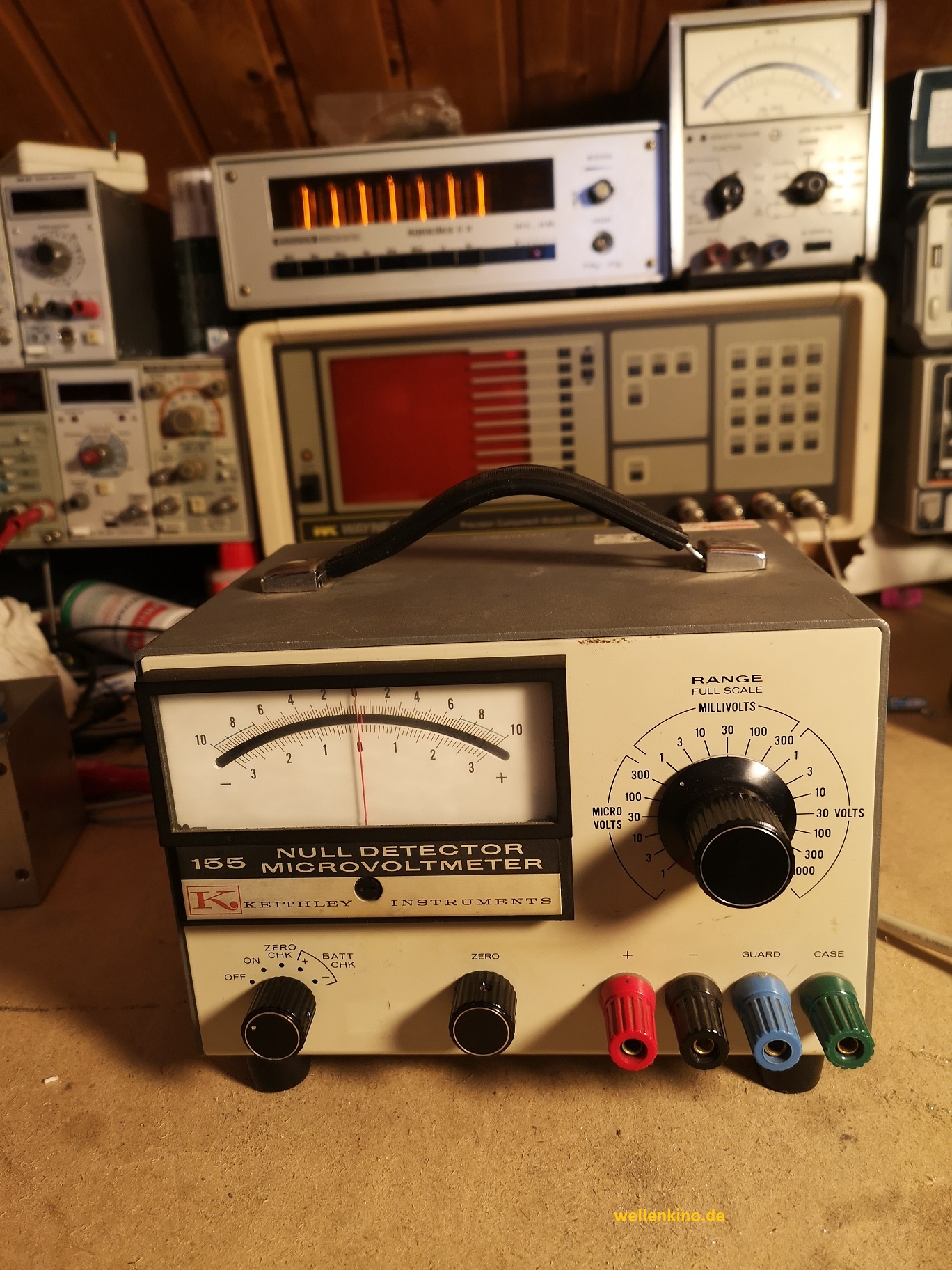

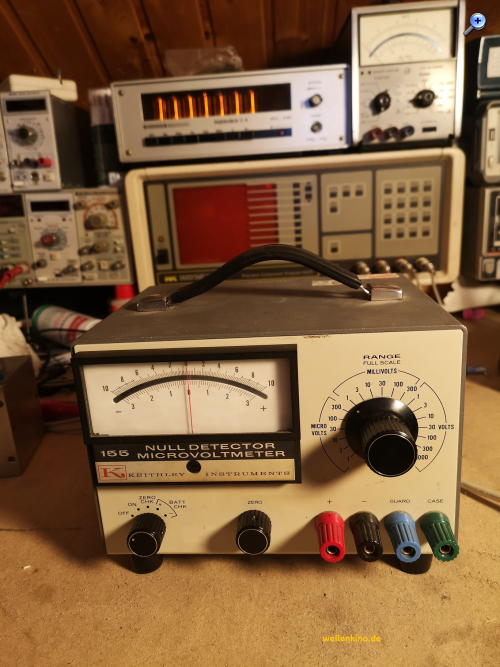

Das Keithley 155 ist ein Differentialvoltmeter mit der besonderen Eigenheit daß der unterste Messbereich = 1µV ist, verteilt auf die halbe Skale, also -1µV bis +1µV. Mitte = Null, nennt man auch Nullmeter. Im obersten Bereich misst es + - 1kV.
Messunsicherheit. Das Eigenrauschen und Blubbern der eigenen Bauteile läßt den Zeiger im Bereich von ca + - 75nV umherwandern. Mit sonstigem Ungemach kann man also von + - 0,1µV im untersten Bereich ausgehen. In höheren Bereichen wird die Unruhe immer geringer da es bei diesem Wert bleibt.
Versorgung. Es hat 4 Stück 9V Block im Batteriehalter. Der Verbrauch liegt bei ca 2mA
... Und als Hinweis für Restaurationen und Reparaturen: Die beiden antiparallelgeschalteten Dioden im Eingang des Chopperverstärkers erzeugen bei Lichteinfall eine zwar winzige aber vorhandene Spannung die es gnadenlos messen will. Daher gilt für alle Werte und den Abgleich: Entweder Deckel ist drauf oder alles ist abgedunkelt.
Vergleiche. Das Gerät hat ähnliche Eigenschaften wie das John Fluke 845A
!!!
