Grundig mV Meter MV5-O

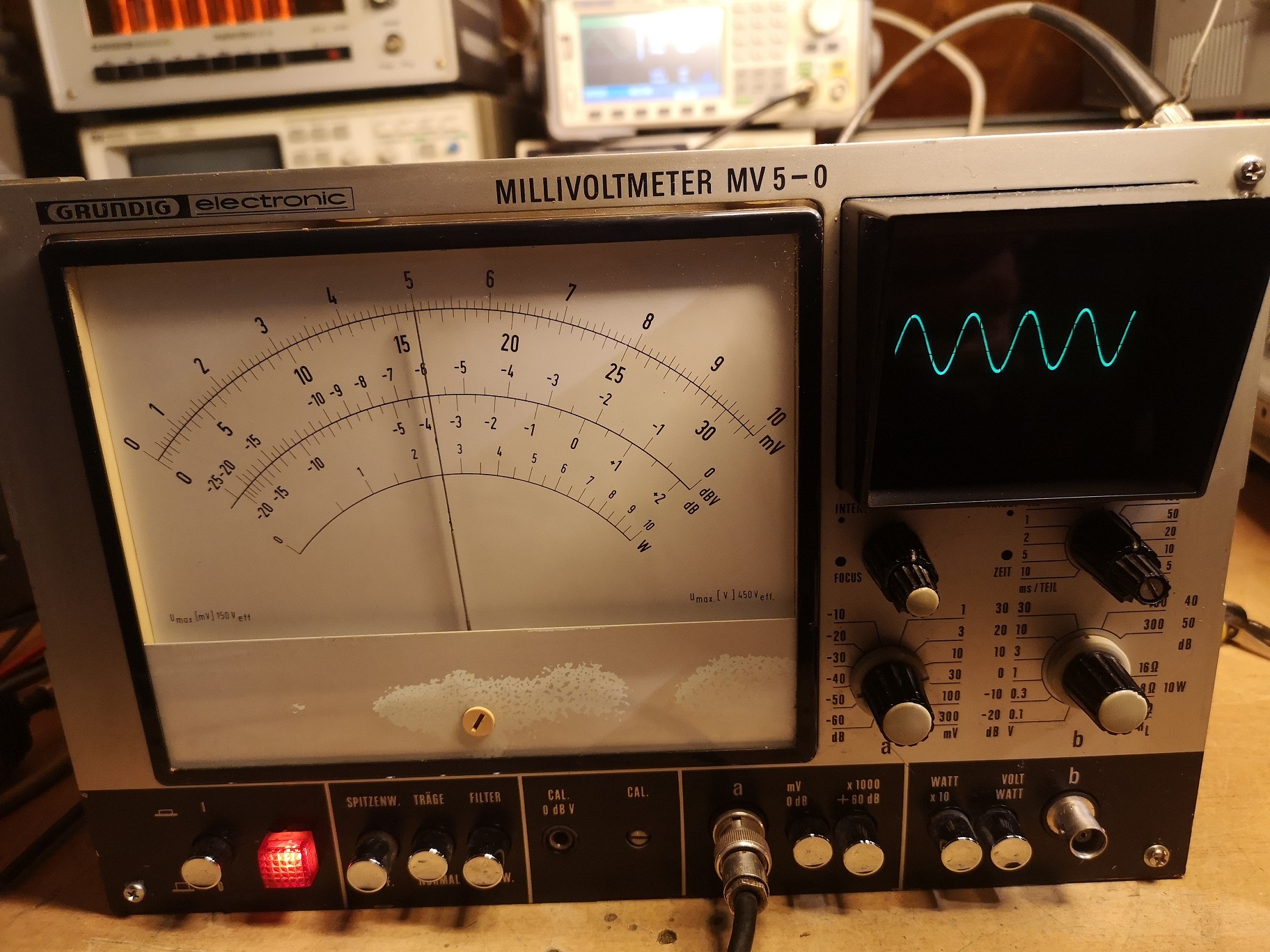

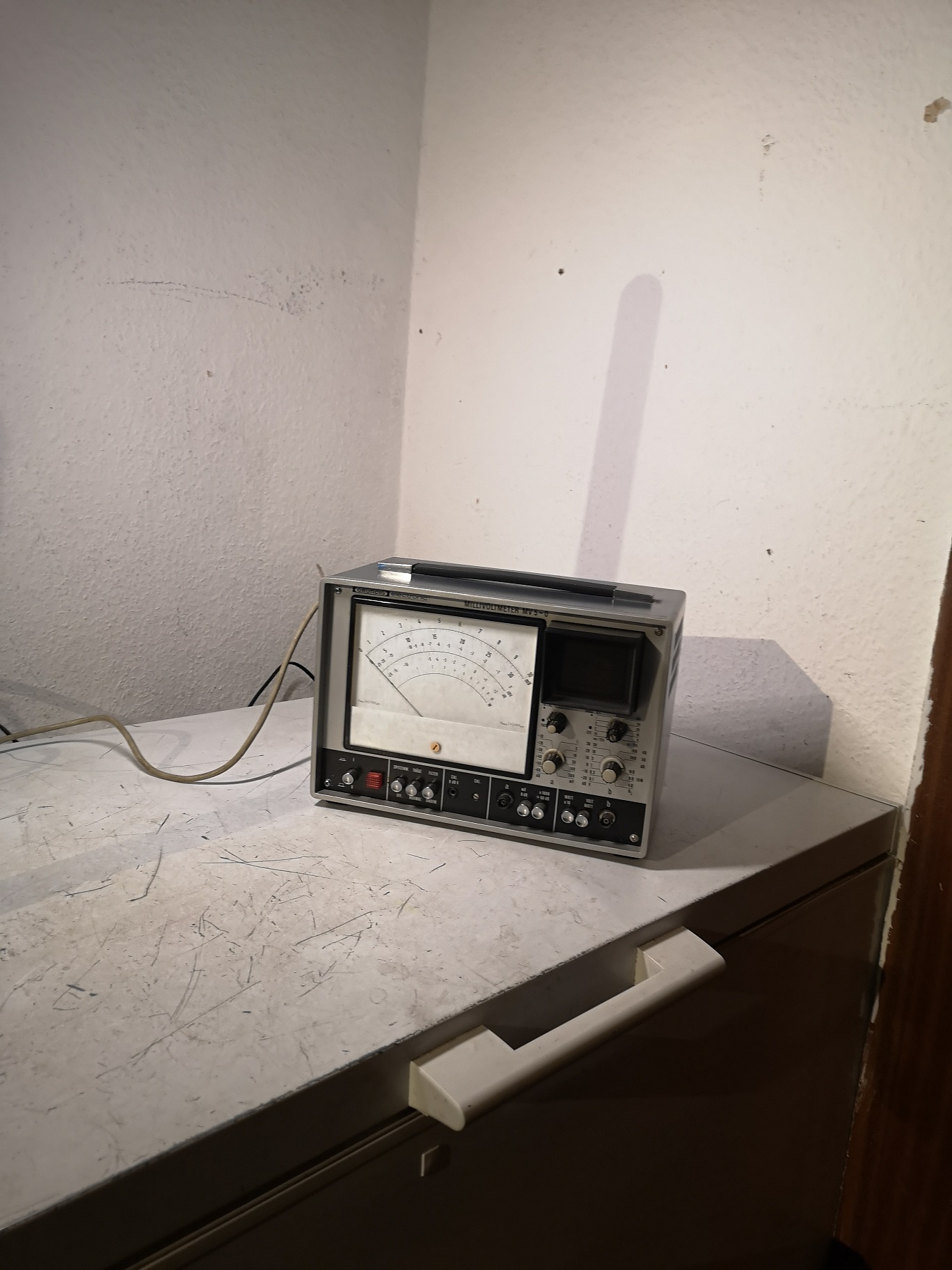

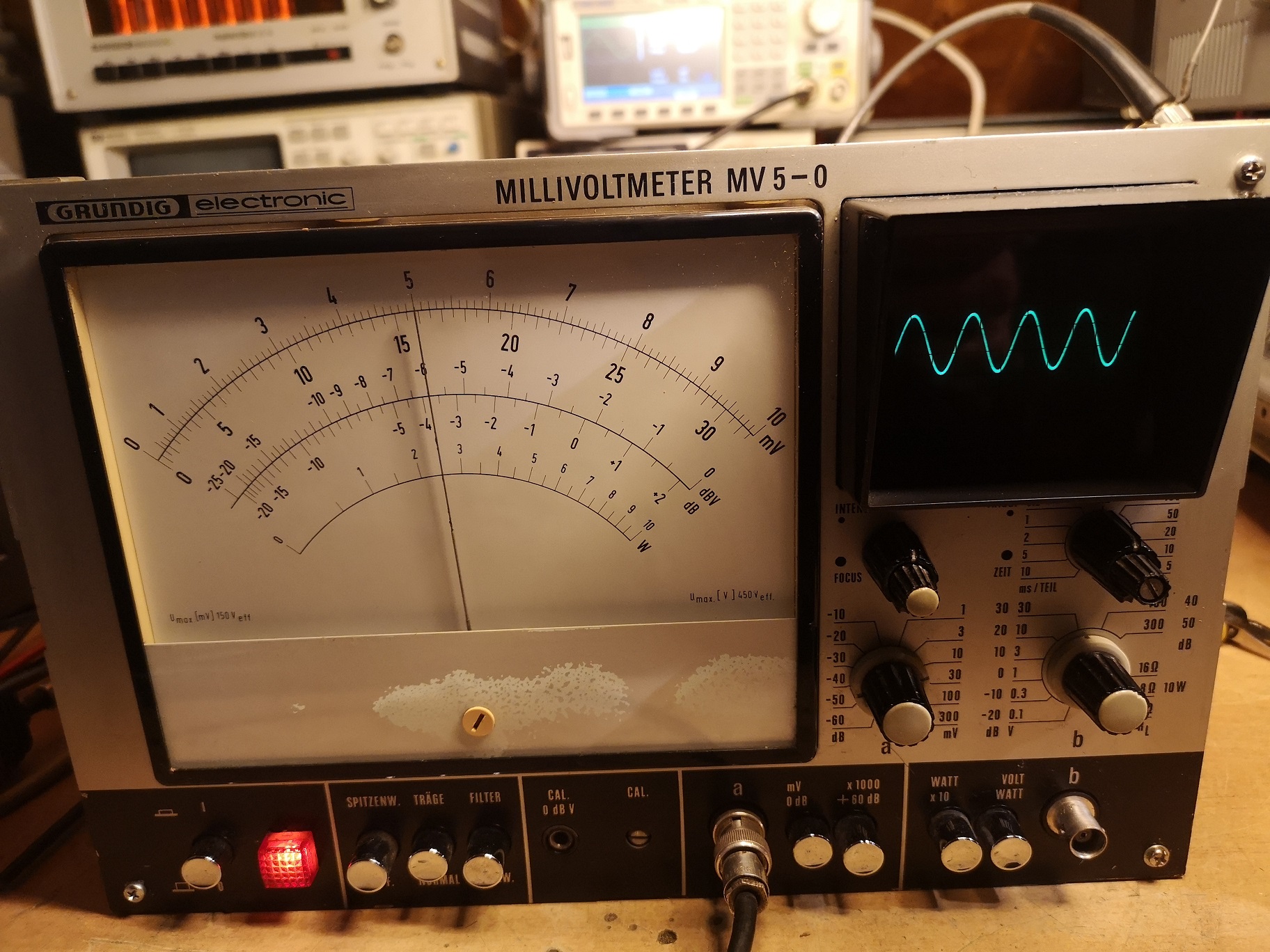

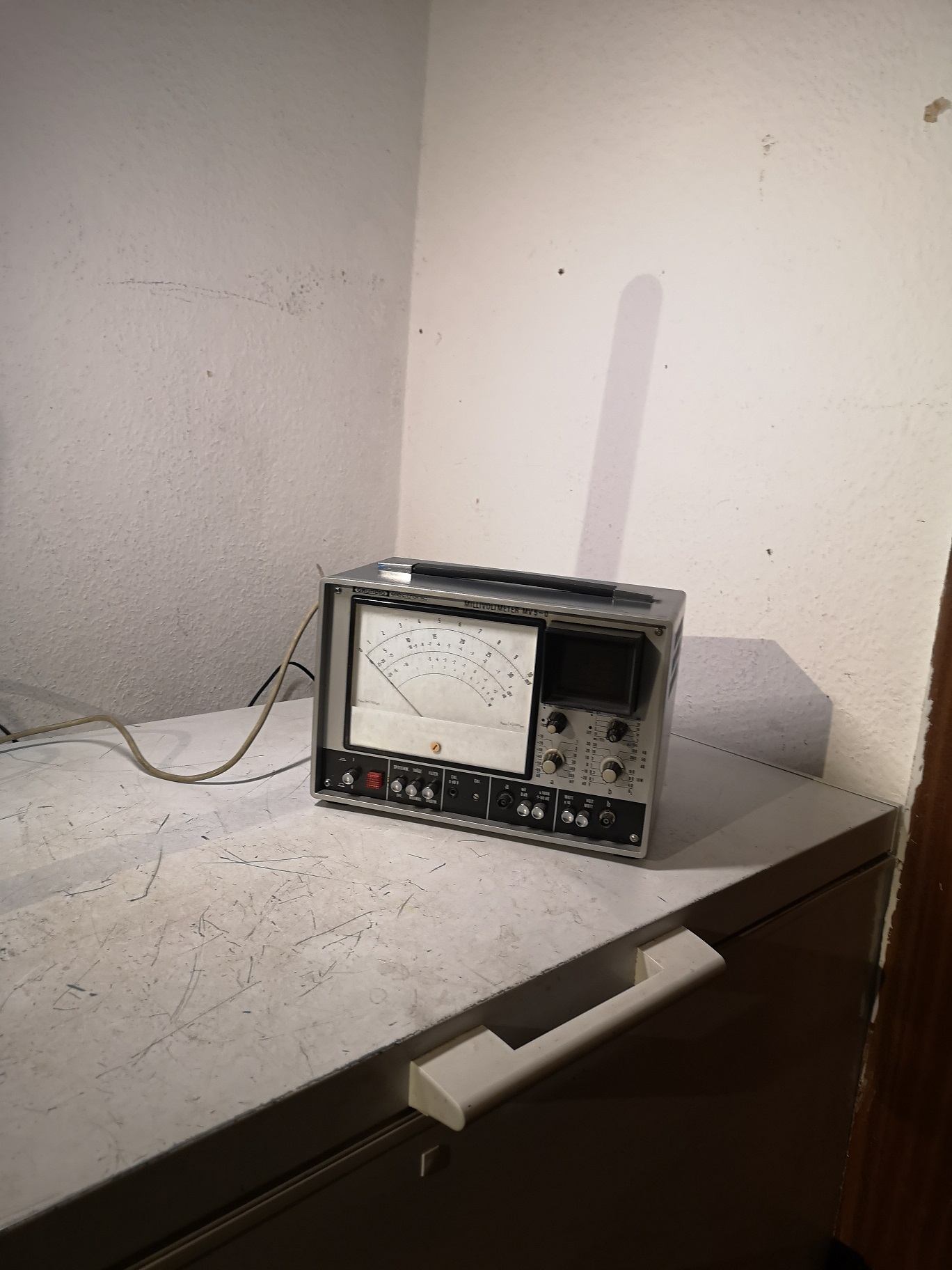

Das alte MV5-O kam in hilfsbedürftigem Zustand hier an und befindet sich nun in der Restauration.
Die Funktionen sind soweit schon wiederhergestellt, es befinden sich noch div. Elkos auf der Anreise ...

MV5-O ist die Version mit Oszi, es gibt auch ein MV5.
Das Gerät kann neben Signalhöhenmessung auch Lautsprecherpegel in W, bezogen auf 4,8,16 Ohm messen und die zugehörige Amplituge gut getriggert anzeigen. Der innere Aufbau ist schon etwas abschreckend, vor allem diese unmögliche Menge von Trimmern.



lG Martin



Datei-Anhänge
1.jpg 1.jpg (5x)

Mime-Type: image/jpeg, 491 kB

8.jpg 8.jpg (4x)

Mime-Type: image/jpeg, 658 kB

wumpus und HB9 gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
12.10.24 18:22
oldie

WGF-Nutzer Stufe 2

12.10.24 18:22
oldie

WGF-Nutzer Stufe 2

Re: Grundig mV Meter MV5-O

Hallo Martin,

habe selber zwei dieser Geräte in funktionierendem Zustand ohne Restauration. Gab es einen besondern typischen Fehler oder spezielle defekte Elkos oder andere Bauteile?
Mit Gruß.
Sven

13.10.24 17:25
Martin.M

WGF-Premiumnutzer

13.10.24 17:25
Martin.M

WGF-Premiumnutzer

Re: Grundig mV Meter MV5-O

hallo + danke für das Interesse.

Es gibt wirklich welche, die da wären:

die genannten Elkos, ja , meines war gewaltig am rumzicken, die Ursachen sind offensichtlich,
und alle unstabilisierten Spannungen sind mind. 10% über dem Soll. Abhilfe schafft ein 200 oder 220 Ohm Drahtwiderstand der zwischen der Sicherung und dem Netztrafo eingefügt wird. Er soll mind. 5W aushalten.

Das Gerät schaltet nur sekundär ab. GGf Steckdose mit Schalter verwenden.

Das Recappen des Gerätes ist eine mühseelige Angelegenheit. Die Bildröhre muß raus, beide Seitenteile werden abgeschraubt.
Alle wichtigen Kabel sorgfältig fotografieren um sie ggf wieder anlöten zu können. Die dünnen Kabelchen der Bildröhrenfassung gegen abreißen sichern.

Die 4 Stück 15µF für die HV bitte 450V oder mehr.
die 220µF 3V in den Vorstufen bitte 10V
Bei Wechsel des 2,2µF 100V am Oszillator darauf achten dass die Bildröhre dann wieder reinpasst :-)

Und aufpassen ! es hat mich mit den 1200V am Finger erwischt das geht wirklich schnell bei dem.
Vor dem Arbeiten Stecker raus und 10min warten.


lG Martin
