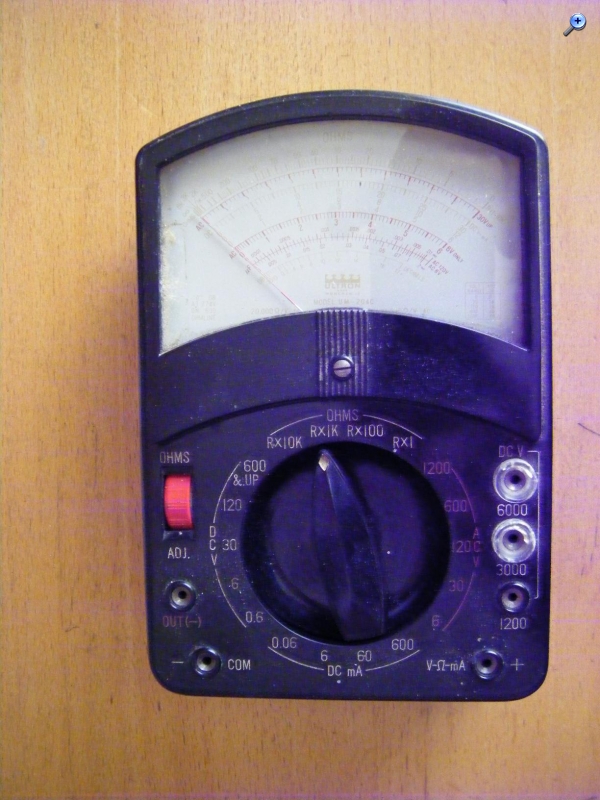

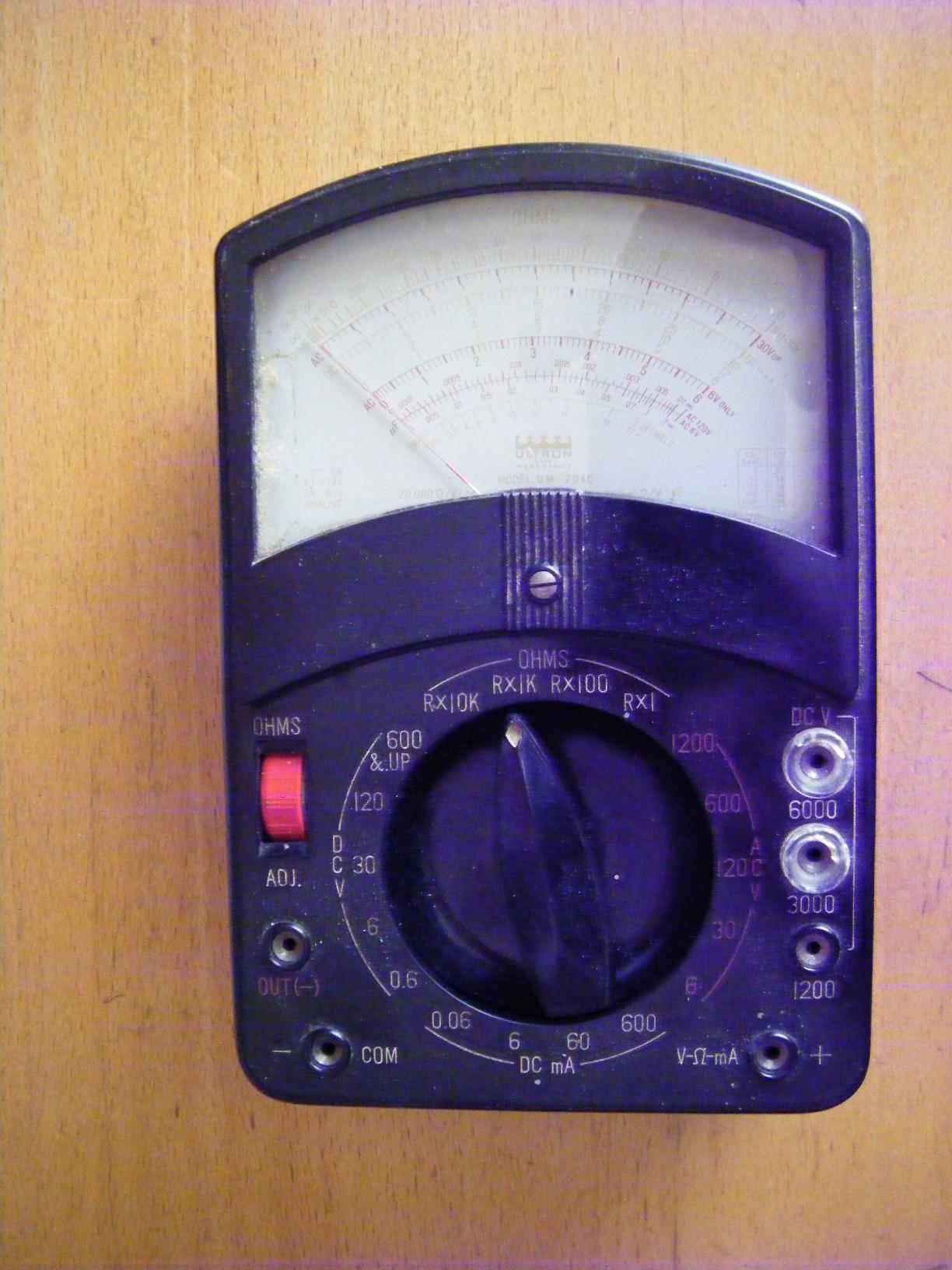

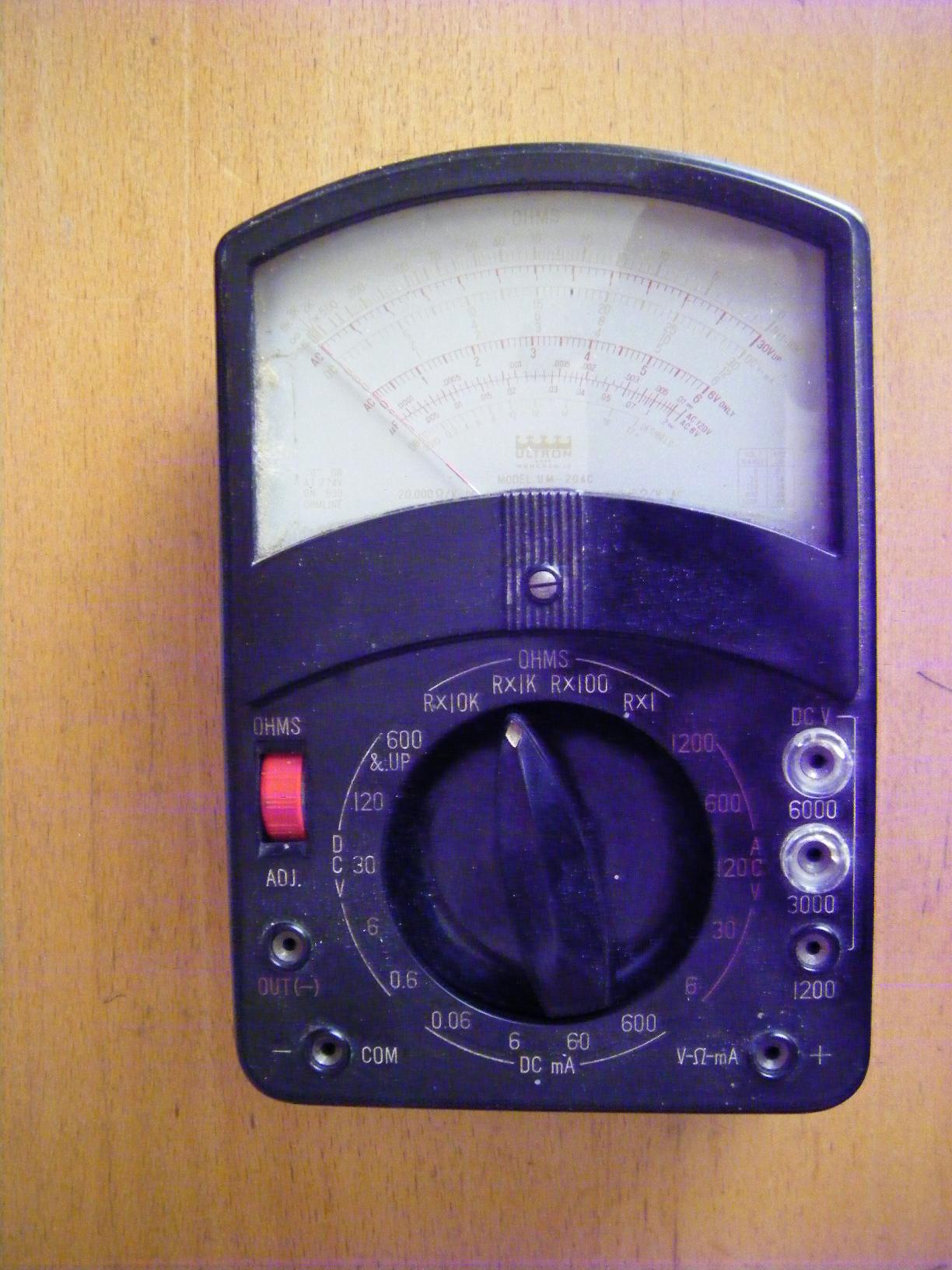

Die Skala ist bei meinem Gerät etwas anders, wie man sieht. Das Herstellerlogo wird das "Peace Zeichen" rechts unten sein. Dieses Logo konnte ich noch nicht zuordnen. Ein Foto von der trockenen und mit Lederpflege behandelten Tasche mit Inhalt und Gebrauchsspuren. Hatte ich zu meinem ersten Beitrag hinzugefügt aber hier noch mal.
Hallo,Nobby.Mein Lieblings-Analoges ist das abgebildete Voltcraft 5050.Es ist schon das zweite dieses FET.Messgerätes das ich als HGL 5050E hauptsächlich benutze.Das erste war irgendwann nicht mehr zu reparieren.Anfällig ist es gegen versehentliche Spannungsmessungen im Ohmbereich-ist ja klar-.Deshalb habe ich immer 9,1 Ohm Schutzwiderstände die dann abfackeln auf Lager.Was Ich an dem Messgerät sehr schätze ist die ohmische Beurteilung von Dioden,und Transistoren,ebenso kann man grob durch Polaritätswechsel Kondensatoren im Ohmbereich mit einem intakten C-vergleichen.Auch der hohe Eingangswiederstand 10M-Ohm-DC lässt recht gute Spannungsmessungen zu.Präzise Messungen mache Ich aber mit meinem digitalen Voltcraft M4660M. mfg.joachim
Bis jetzt hab ich mit dem 5050 Glück gehabt, es ist messtechnisch gut zu gebrauchen für unsere Zwecke. Aber die Skala ist mir zu unübersichtlich! Deshalb schon früh und relativ Teuer auf Digi umgestiegen. Ein paar Vorteile haben die ja und vor ein paar Wochen ein neues aus China gekauft. Für bestimmte Messungen wie Durchgang oder Potiprüfung nehme ich sehr gerne ein Analoges Ohmmeter. Auch für min. max. Einstellungen das Analoge mit Vorteilen.

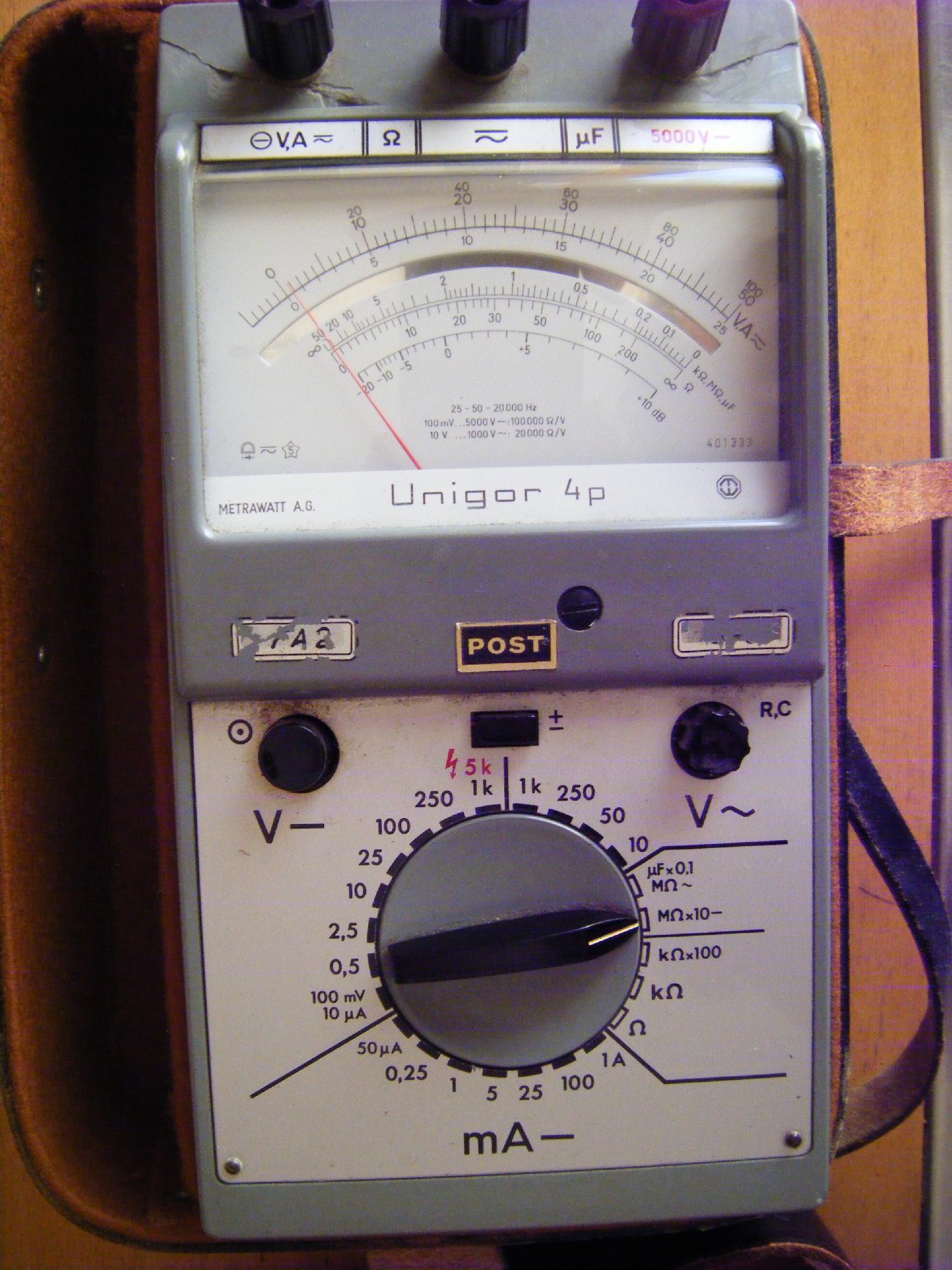

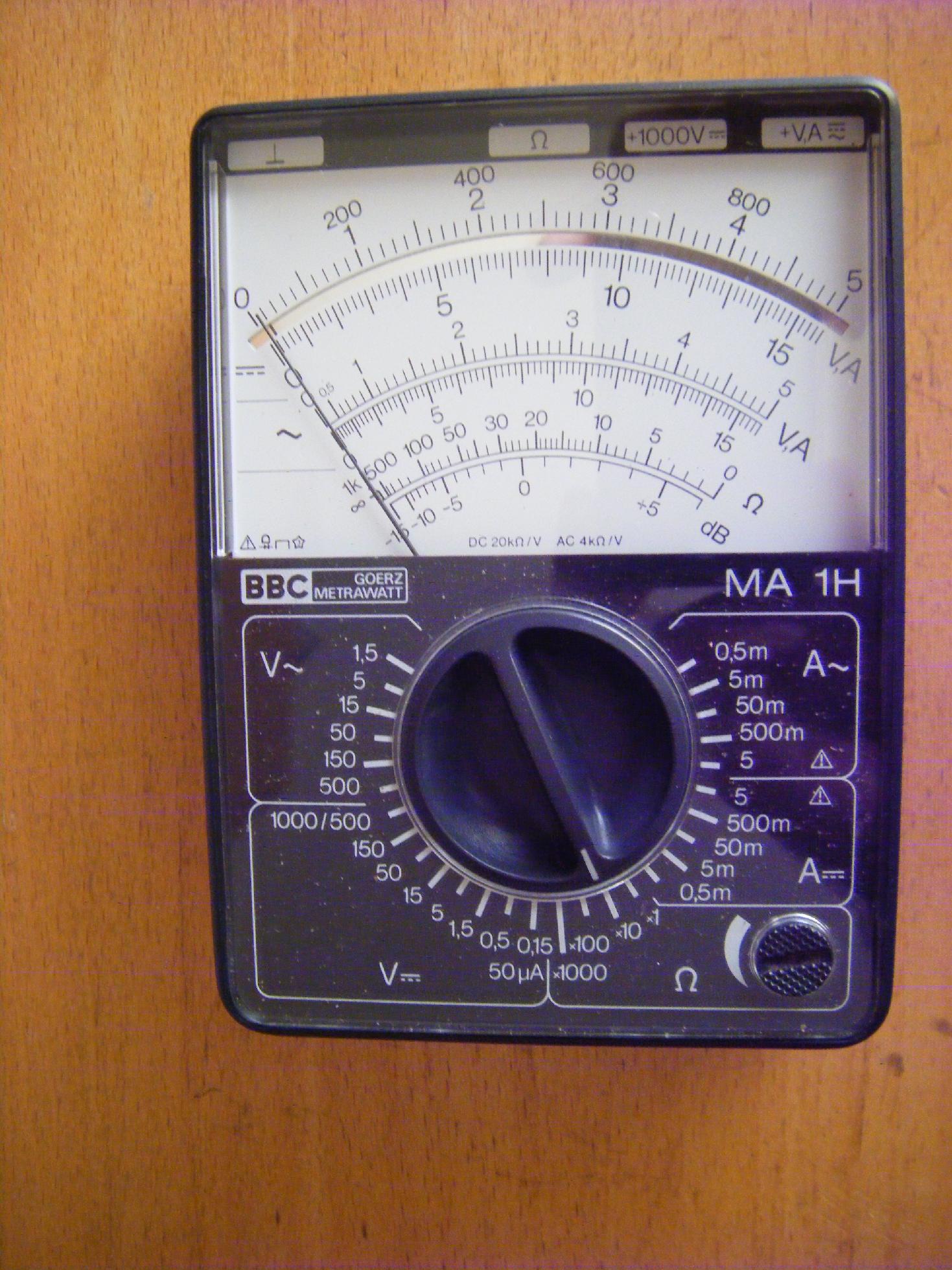

Hauptsache sie funktionieren. Das 4P ließe sich restaurieren.. Ähnlich wie bei anderen Geräten gibt es fast unersetzliches bei den Messgeräten. Wie der Stufenschalter, hatte ein schönes Bakelit MM von 1955 ein Goerz mit mehrfach kaputten Schalter. Ist ein Spezialteil mit mehren Ebenen. Auch die Messwerke selber können einen Lagerschaden haben, das Messwerk hängt oder geht nicht mehr in die Nullstellung zurück usw. Das könnte man aber noch ersetzen. wenn es ein Normgerechtes ist. Ich glaube hier wäre Uhrmacherwerkzeug angebracht.

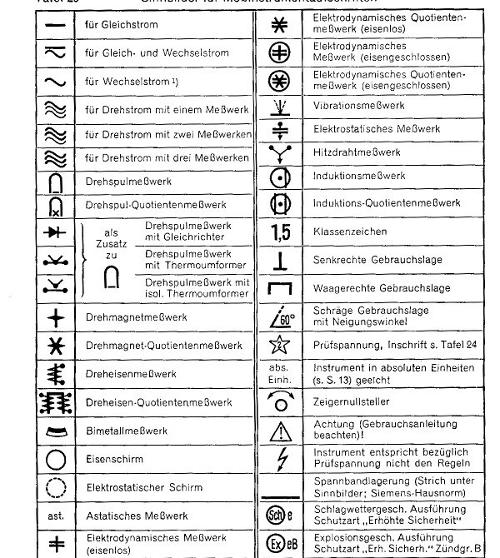

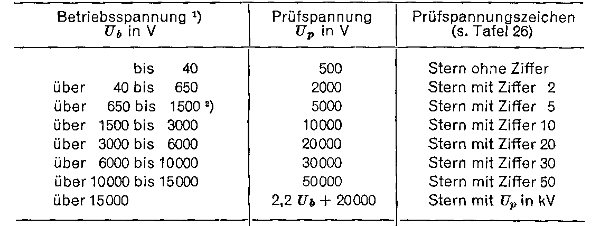

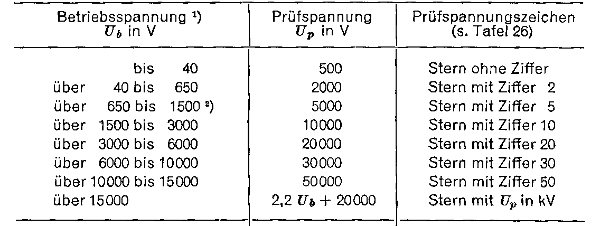

Was bedeuten die Symbole auf den Messgeräten zumeist auf der Skala? Eine kleine Zusammenfassung von diesen Symbolen, auch von Messgeräten die in der allg. Elektrotechnik verwendet werden. Alte Analoge die hier gezeigt werden, sind auch oft für große Energien zu gebrauchen oder waren dafür vorgesehen. Selbst ein cos. phi Messgerät könnte von "Bastlern" gebraucht werden, man denke an einen Spannungskonstanthalter als 220V Vorsatzgerät. Das arbeitet am besten bei cos. phi Winkel 0 ein Trafo kann da schon Probleme bereiten. Also Messen kann da nicht schaden.

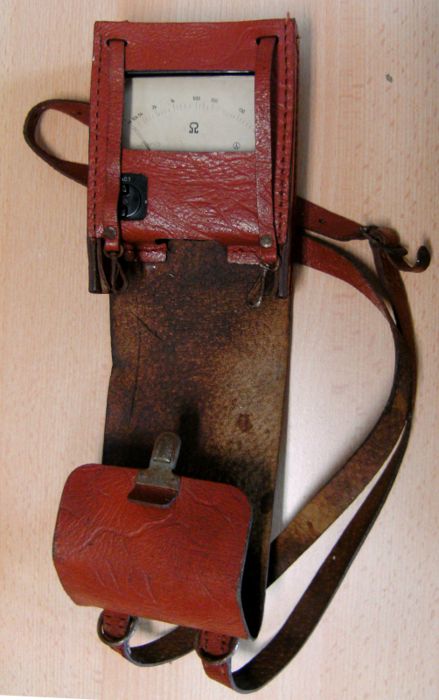

Das kleine Ohmmeter von Simeto hat mich u.a. in der Zeit der Lehre, Berufsausbildung und des Studiums ständig begleitet. Eher als Durchgangsprüfer genutzt, wurde es meiner Erinnerung nach mit einer 1,5-Volt-Batterie gespeist. Diese entnahm man den in der DDR damals den üblichen "3-Volt Stäben", die aus zwei solcher Batterien bestanden. Dieses Ohmmeter gehörte damals zur Grundausstattung der Elektriker bzw. Telefontechniker. Analoginstrumente haben trotz der digitalen "moderneren" Konkurrenten" noch immer ihre Daseinsberechtigung durch ihr typisches Anzeigeverhalten behalten. Abgesehen davon, dass der "Zappelzeiger" schneller reagierend, auch eine gewisse innere Freude des Oldtimerliebhabers mit sich bringt. Nicht immer ist ein hoher Messmittel-Innenwiderstand nötig oder gar nützlich, wenn man z.B. in älteren Radio-Schaltplänen Parameter nachprüfen will. Diese beziehen sich meist auf wesentlich kleinere Innenwiderstände. Wer solche Geräte hat, sollte sie bewahren und gut behandeln.
