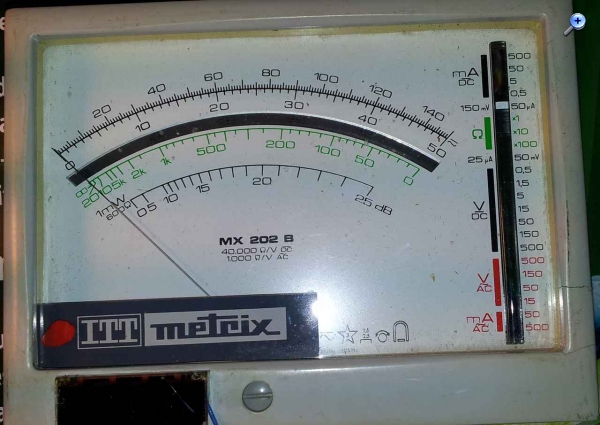

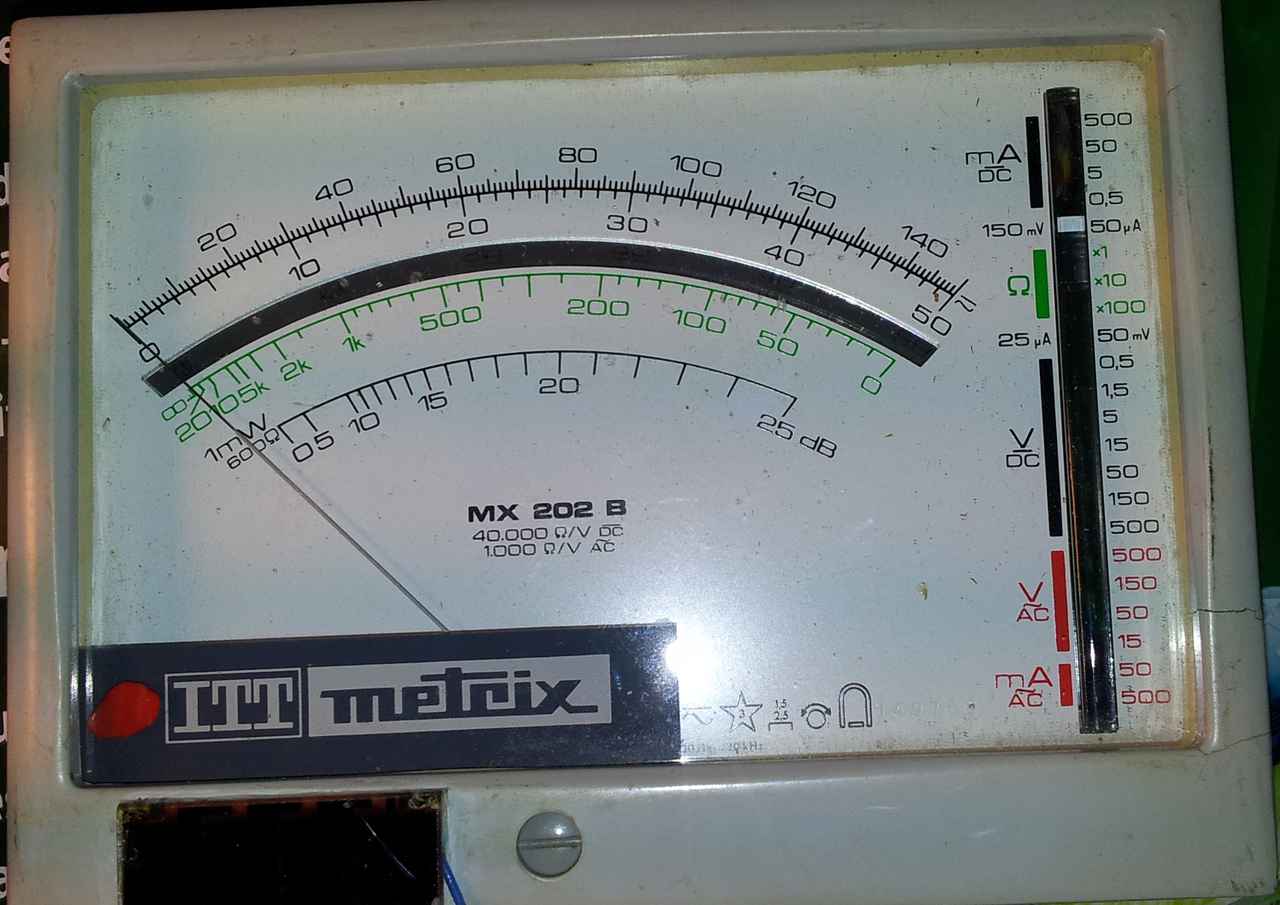

Da habe ich auch einen Zeitzeugen. Ein ITT Metrix MX202B Leider defekt, aber irgendwie auch zu schade zum entsorgen, zumal dieses Messgerät aus dem Nachlass meines Großvaters stammt. Baujahr dürfte in den 80ern gewesen sein.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ein schönes Andenken und echt zu schade zum Entsorgen. Oft ist es so, dass Spannung oder Strom in einem zu kleinen Messbereich gemessen wurden oder ein mechanischer Fehler durch Sturz bzw. zu große Erschütterung entstand. Hast Du schon mal probiert, die mögliche Ursache zu finden? Wenn das Messwerk nicht kaputt ist, lässt sich mit etwas Mühe und Geduld das Gerät wieder reparieren.
Nachfolgend einige Details zu dem Gerät, Schaltplan sowie die Möglichkeit, die ursprünglich vorgesehene Batterie gegen eine heute handelsübliche aus zu tauschen.
Hallo zusammen, Mechanisch ist es nicht defekt, im Gegenteil man sieht ihm das alter fast nicht an. Defekt ist das Messwerk, da ist der Draht gerissen welche die Spule auf dem Magneten zentriert, Das Batteriefach ist fast komplett weggegammelt, die kleinen Shunts und ein Übertrager sind in Folge von hohem Stromfluss nur noch in Bestandteilen vorhanden und natürlich verbrannte Leiterbahnen usw. Dieses Gerät hat irgendwo einmal ziemlich gelitten, vermutlich unter falscher Bedienung, so dass eine Reparatur nicht ganz so einfach wird.
Zitieren:... es lässt immer reparieren, es sei denn dass Messwerk , Mechanik intakt ist.
Hallo,
selbst ein defektes Messwerk lässt sich u.U. reparieren, wie in einem Nachbarforum anhand eines RPG vor längerer Zeit bewiesen wurde. Allerdings setzt es sicherlich ein gehöriges Maß an Fingerspitzengefühl voraus , ebenso ein Quäntchen Glück.
So wie ich das verstehe ist das Spannband eines Spannbandmesswerks gerissen. Wie sollte da eine Reperatur möglich sein? Möglich wäre die Beschaffung eines neuen (alten) Messwerks und dieses zu "implantieren". Der Aufwand lohnt meines Erachtens aber nicht, es sei denn man bekommt das Originale.

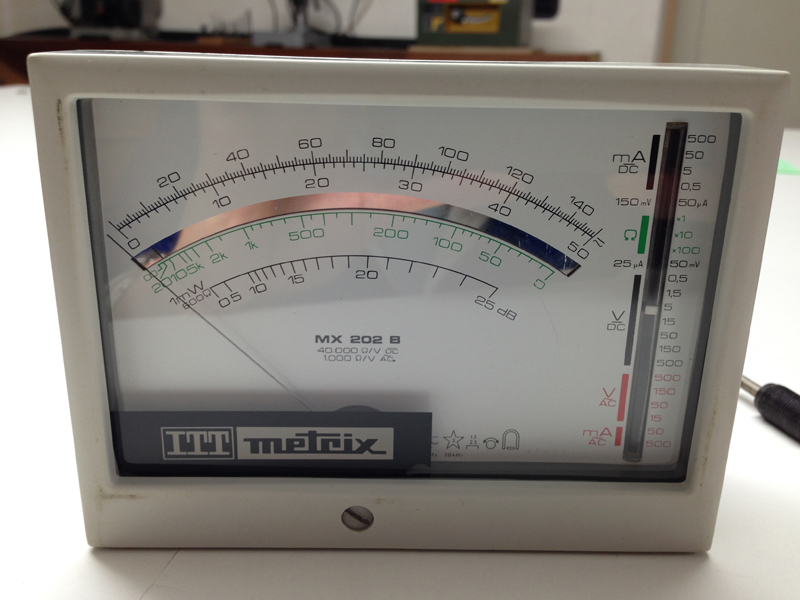

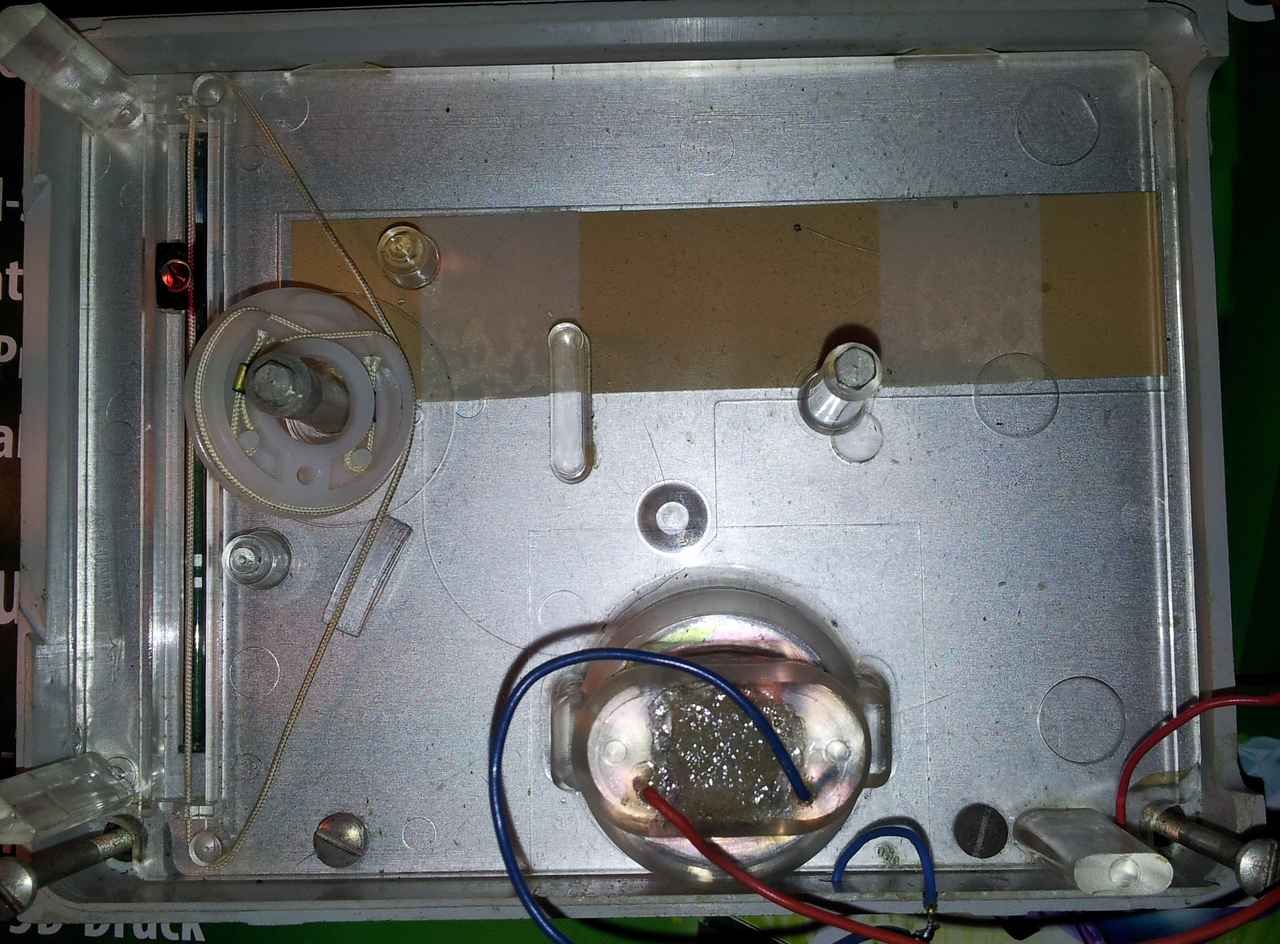

hab gerade für dich 2 Umzugskartons nochmal ausgepackt. Hilft Dir das da weiter?
Das Meßwerk ist ok, Rest nicht mehr vorhanden. Falls ja kann ich Dir das gegen Porto schicken - aber erst, wenn der Umzug vorbei ist und wir durch das Gröbste durch sind. Geschätzt ab Mitte/Ende April. Musst mich dann ggfs aber nochmal erinnern.

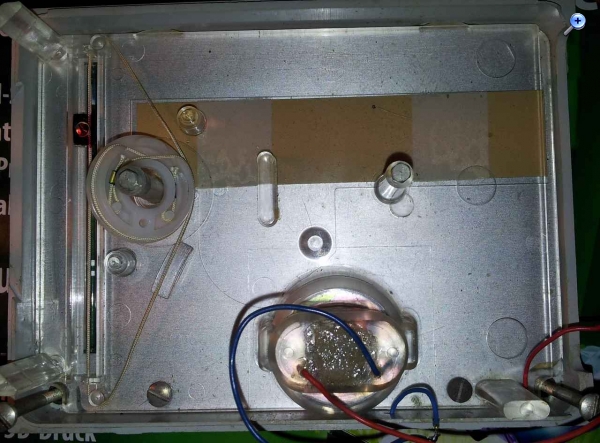

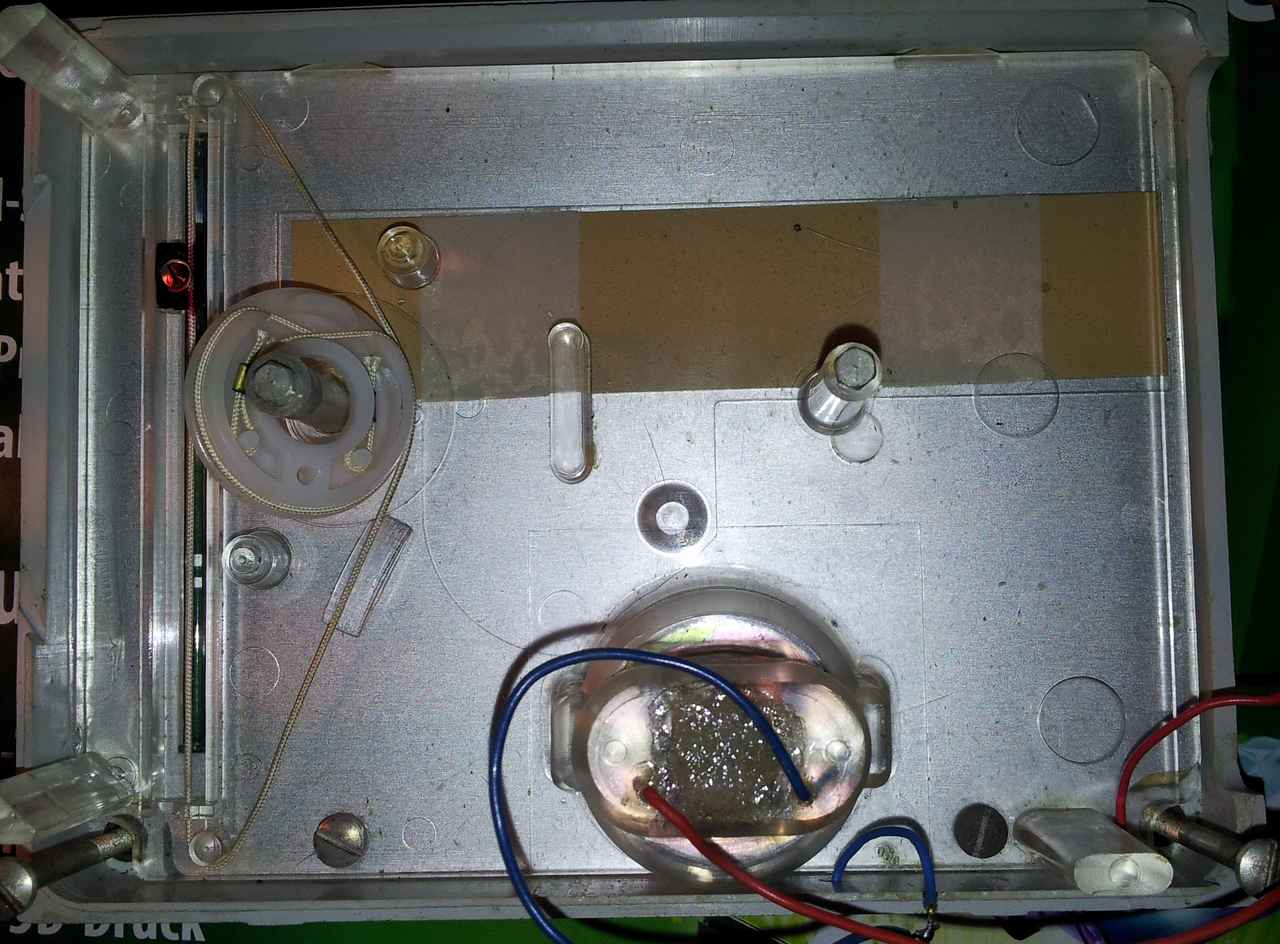

das Meßwerk habe ich schonmal gerichtet, da war wie Nobby das richtig erkannt hat das Spannband gerissen. Dieses ist aus Kupfer und lässt sich sehr gut wieder neu verlöten. Nach dem gefühlten 100en Versuch hatte ich es auch einigermaßen mittig. Das Meßwerk lässt sich gut bewegen und reagiert sehr leichtgängig auf Bewegung. Je nach Lage des Meßgerätes bleibt der Zeiger leicht hängen, aber damit könnte ich leben. Das größere Problem ist der Elektrische Schaden des Gerätes.

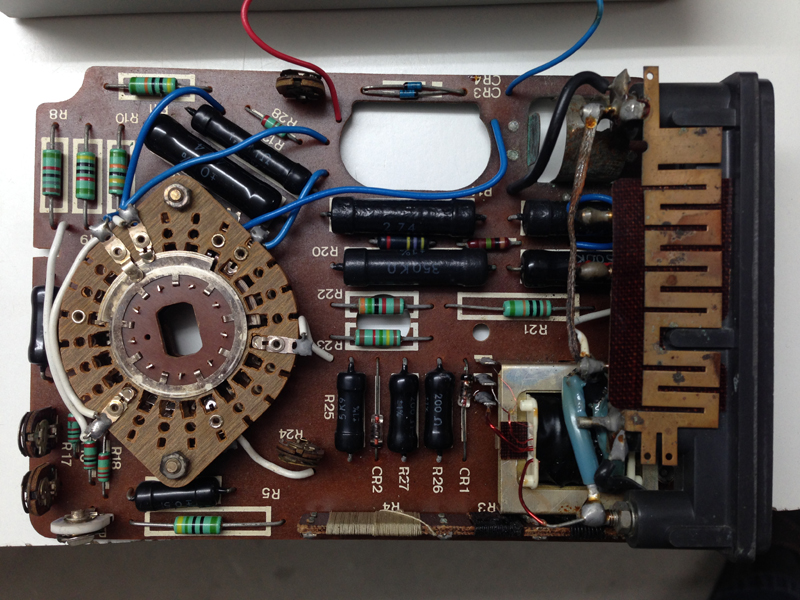

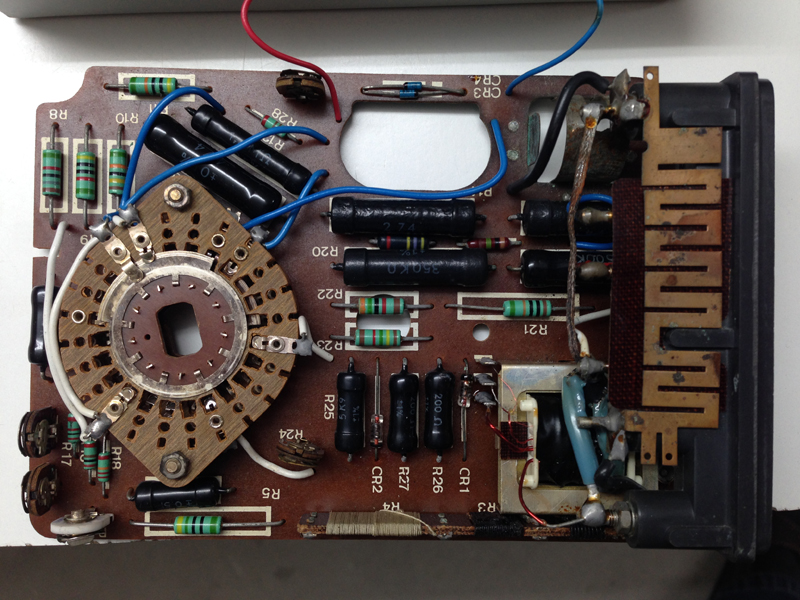

Wie man auf unten folgenden Bild sehen kann, haben die beiden oberen Wiederstände die liegen deutlich sichtbare Schäden. Die drei Shunt die auf der stehenden Pertinax Platte ganz unten gewickelt sind, sind ebenfalls alle durchgebrannt. Der kleine Trafo links unten ist komplett im Eimer, wie die verschmolzene blaue Kunststoffisolierung vermuten lässt.
Unter diesen Aspekten ist eine Reparatur zwar möglich, aber völlig irrrentabel, oder wie man das heute nennt: Wirtschaftlicher Totalschaden. Schade darum, aber so ist es nunmal.
Ich sehe: kein Chance Spannbandinstrument, Aufhängung reparieren, wenn man schafft, dann stimmt Kalibierung nicht mehr (stärkere Abweichung) Uli hat intakte Instrument, das ist mal sehr gut.
Elektrik reparieren.. lohnt immer schon, (wofür Hobby, da gilt Wirtschaftlichkeit nicht, jedersmanns Entscheidung)
