Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

Hallo Martin,

na die Anzeige strahlt ja schon wieder klar und sauber!

Gruss
Debo

PS: Ist der PM 5132 angekommen?

Zitieren

!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

19.10.18 14:33

Martin.M

WGF-Premiumnutzer

19.10.18 14:33
Martin.M

WGF-Premiumnutzer

Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

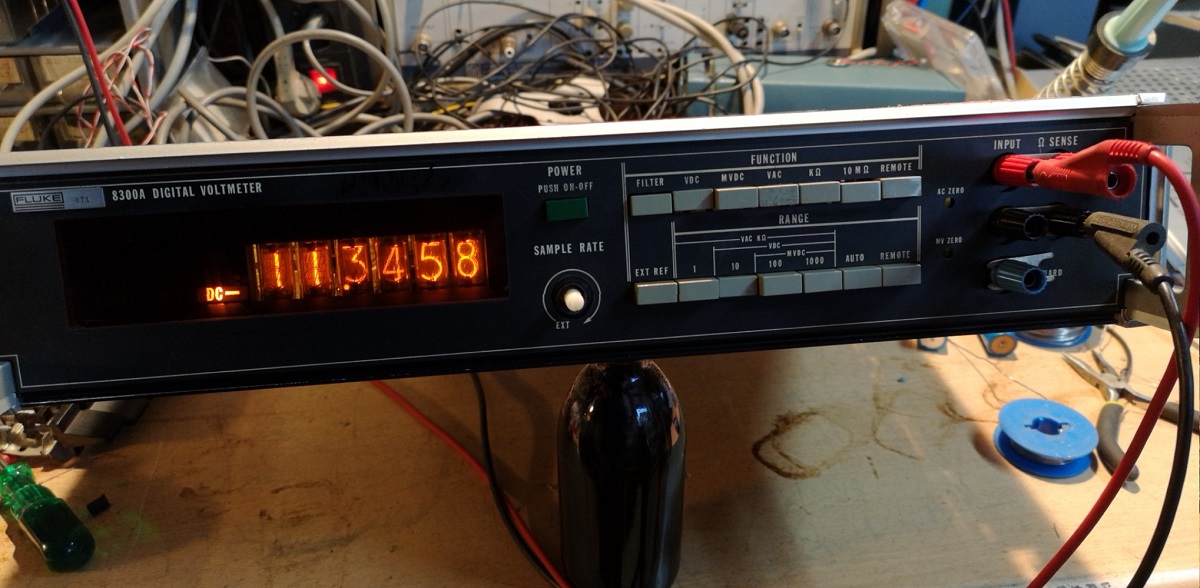

hallo Det,
ja das Paket ist angekommen.

Debo:

Immer zu empfehlen, Solid-State mit über hundert Transen, da macht die Fehlersuche Spass!

das alte Fluke betreibt im eigentlichen Multimeter (nur DC-V) 217 Transistoren und Fets, Dual- als 1 gezählt.
Die Optionskarten haben da auchnochmal reichlich von, so werden in dem Gerät hier so um die 300 Stück betrieben (es hat mV/Ohm + AC). Kein Wunder daß der 8kg wiegt

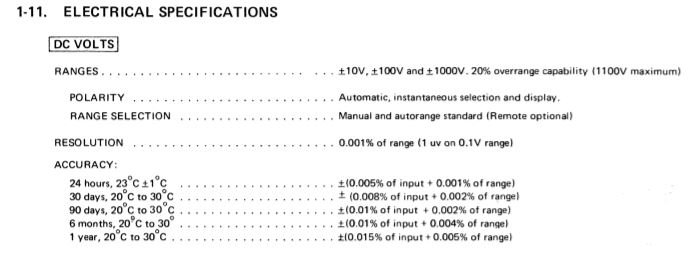

Genau können diese Oldies auch. Kalibrieren, justieren sei vorausgesetzt.

lG Martin

Zuletzt bearbeitet am 19.10.18 14:58

Datei-Anhänge


Mime-Type: image/jpeg, 36 kB

Zitieren

21.10.18 19:25

Matt

WGF-Nutzer Stufe 3

21.10.18 19:25
Matt

WGF-Nutzer Stufe 3

Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

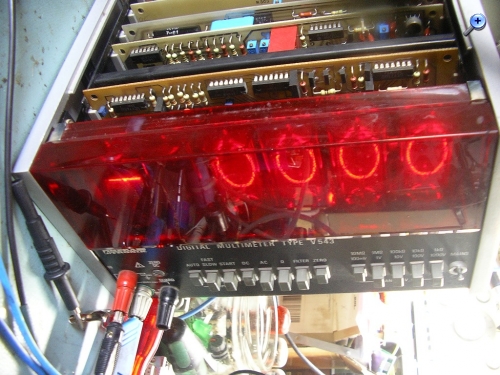

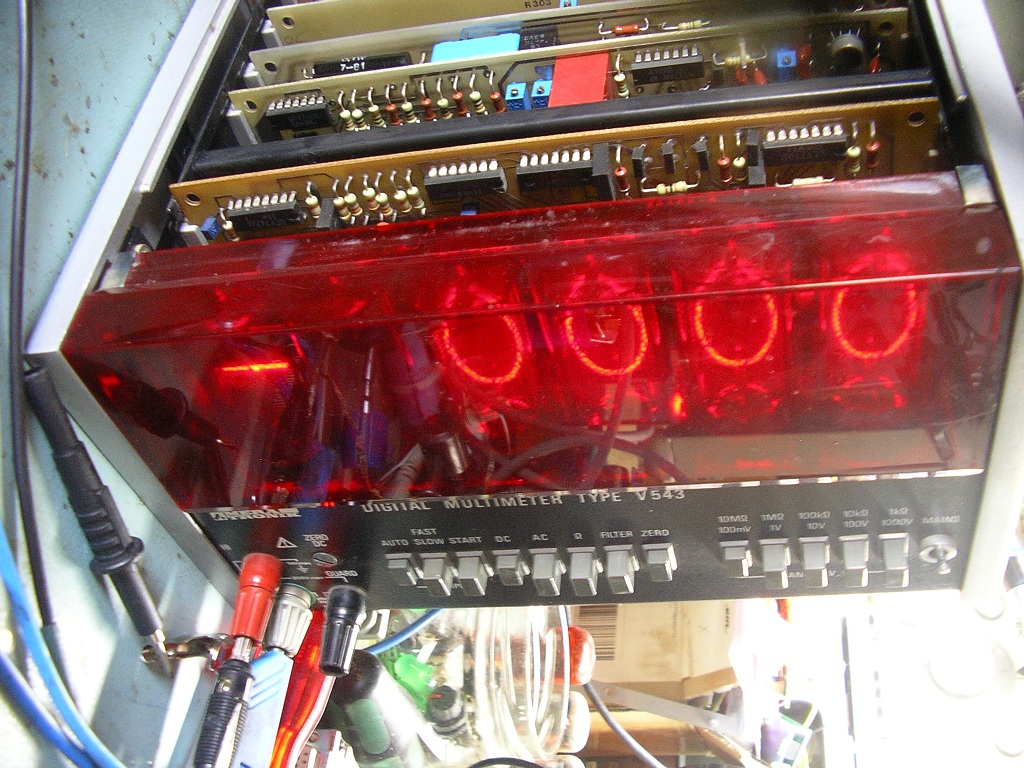

Polnische Multimeter bei Reparatur. (Chopperverstärker hat gestreikt.)

Datei-Anhänge


Mime-Type: image/jpeg, 363 kB

Zitieren

21.10.18 19:29

Matt

WGF-Nutzer Stufe 3

21.10.18 19:29
Matt

WGF-Nutzer Stufe 3

Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

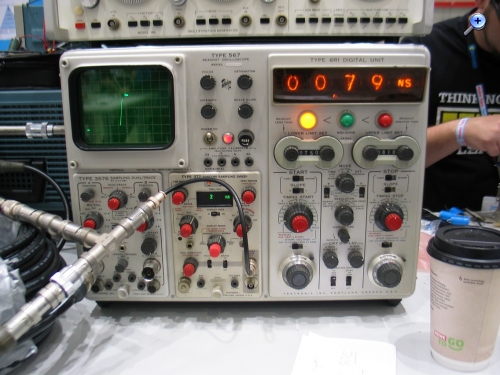

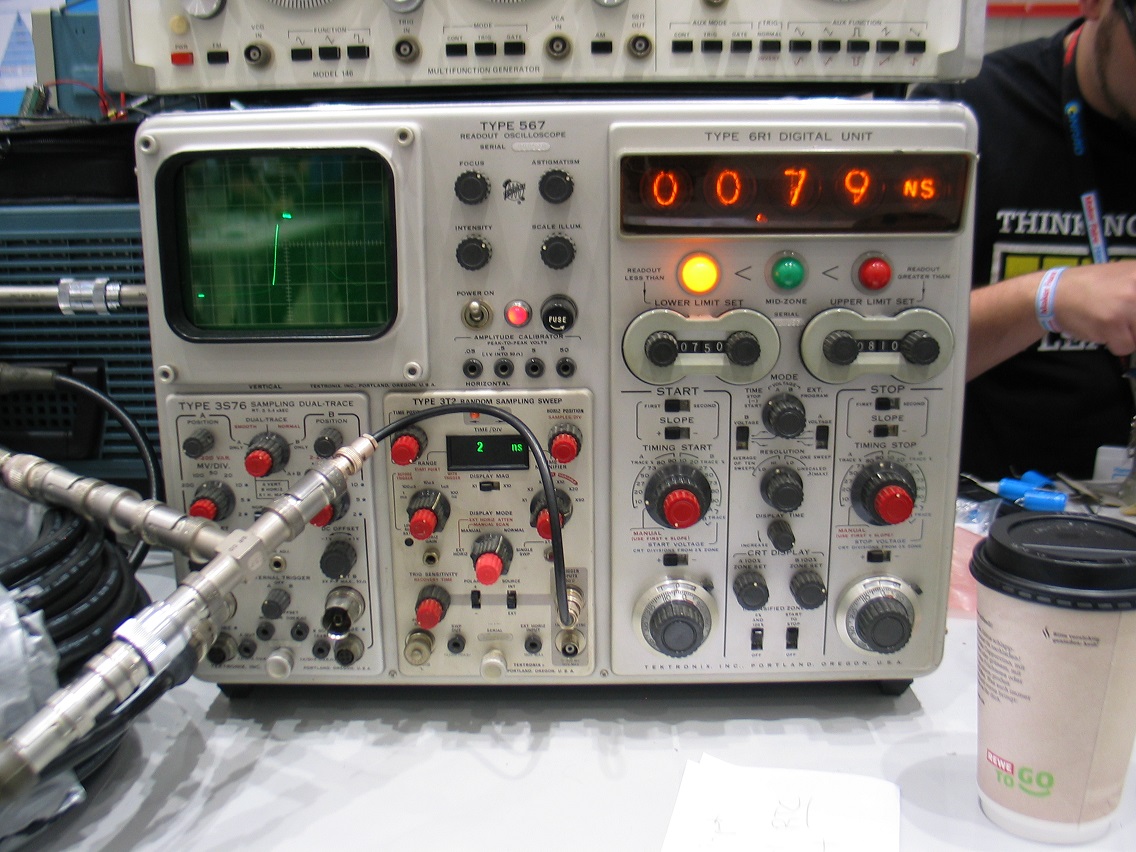

Kombination von Scope und Nixie ist wohl einzigartig.

Neben Tek hat nur Russe aus Vilnus hat sowas gemacht.

Zuletzt bearbeitet am 21.10.18 19:29

Datei-Anhänge


Mime-Type: image/jpeg, 314 kB

Zitieren

24.10.18 19:28

Martin.M

WGF-Premiumnutzer

24.10.18 19:28
Martin.M

WGF-Premiumnutzer

Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

vor allem wenn man liest was das da grad anzeigt

so, das Fluke ist nun wacker, Zusammenbauen.

lG Martin

Datei-Anhänge


Mime-Type: image/jpeg, 213 kB

Zitieren

27.10.18 19:25

Martin.M

WGF-Premiumnutzer

27.10.18 19:25
Martin.M

WGF-Premiumnutzer

Re: NIXIELAND hier bitte alle Nixiemessgeräte vorstellen, keine Uhren.

hallo alle,

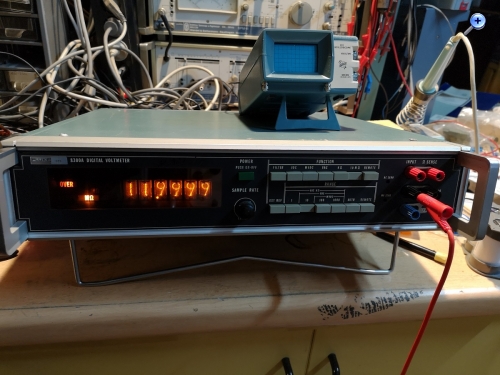

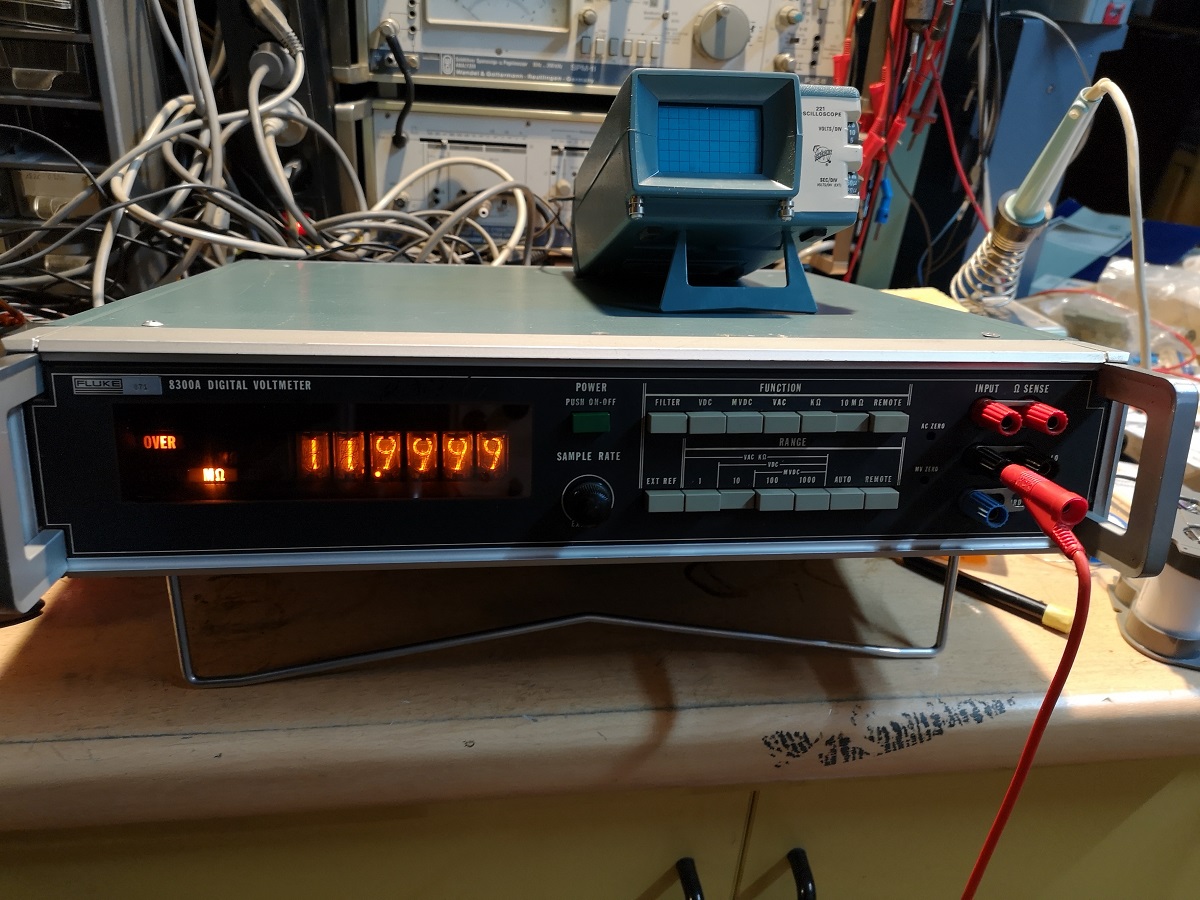

so siehts also aus, Fluke 8300A opt. 1+2 , tekblau

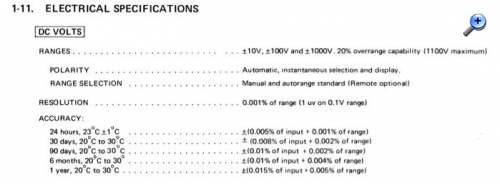

die üblichen techn. Daten

19 Zoll, 8kg
6 Nixieröhren = 5 1/2 stellig, Anzeigebereich total = 119999

kleinster Spannungsmessbereich DC (opt. mV/Ohm Karte Bedingung) = 1mV
größter Spannungsmessbereich DC = 1kV
größter Spannungsmessbereich AC = 1kV (opt. AC Karte = Bedingung)
Widerstandsmessung kOhm + 10 MOhm (opt. mV/Ohm Karte Bedingung)

Genauigkeit: das ist die gute alte Laborklasse, was will man mehr

lG Martin
