habe gerade von einem freundlichen Tabor Mitarbeiter aus Israel den Schaltplan zu meinem 8120 als hochwertigen Scan erhalten. Besteht Interesse dann lass mir mal Deine Mailadresse zukommen? Duerfte mit dem Deines 8121 sehr aehnlich sein!
ich bin neu hier, habe das halbe Jahrhundert erreicht und befasse mich mit der Elektronik als kleines Hobby. Ich habe vor kurzem von einem Freund ein Kontron 8120 geschenkt bekommen, welches leider nicht mehr das tut was es soll und da ich es schade finde, solche schmucken Stücke auf den Müll zu werfen, möchte ich versuchen das Gerät zu reparieren.
Leider sind die Informationen zu diesem Gerät im Internet extrem selten, eigentlich so gut wie nichts zu finden.
Mir hat zwar ein netter Kollege aus einem Forum schon Schaltpläne für dieses Gerät zugeschickt, doch sind diese teilweise so schlecht zu lesen, das man etliche Werte oder Bezeichnungen nicht lesen kann.
Da ich hier gelesen habe, das es wohl auch gut aufgelöste Scans von gibt, wollte ich mal höfflich nachfragen, ob jemand diese noch hat und so nett wäre mir die per mail zukommen zu lassen ? Wäre sehr dankbar dafür !
Das Gerät wäre echt zu schade für die Recyclingtonne.
das wäre natürlich echt super ! Ich wäre Ihm sehr dankbar dafür und würde auch alle anfallende Unkosten tragen, solten welche entstehen!
Es ist ein so schönes Gerät, das es für den Schrotthändler einfach zu schade ist. Es könnte bei mir noch viele Jahre gute Arbeit leisten, denn meine Ansprüche sind nicht so riesig und vorallem scheint die Bedienung des Kontron´s auch nicht so schwer zu sein. Im Gegensatz zu den 1000 Menü´s der heutigen digitalen Funktionsgeneratoren.
Sollte dein Freund was haben, sage Ihm bitte schonmal ein herzliches Danke von mir.
ich habe gestern noch eine Mail an Frank geschickt, den ich gut aus dem RBF kenne und wußte, er hat das gleiche Gerät. Er schrieb zurück, er hätte an einen Dirk schon die Unterlagen, welche verfügbar waren, gesendet. Ich befürchte, damit bist Du gemeint und insofern leider keine neuen Unterlagen.
Ich sehe das wie Du, ein schönes Gerät, so etwas entsorgt man nicht. Eventuell hilft ja eine Fehlerbeschreibung schon etwas weiter, z.B. dem Martin hier aus dem Forum reicht das oft schon, um einen Tipp in die richtige Richtung zu geben.
laurel1:ich habe gestern noch eine Mail an Frank geschickt, den ich gut aus dem RBF kenne und wußte, er hat das gleiche Gerät. Er schrieb zurück, er hätte an einen Dirk schon die Unterlagen, welche verfügbar waren, gesendet. Ich befürchte, damit bist Du gemeint und insofern leider keine neuen Unterlagen.
Da kann man mal wieder sehen wie klein die Welt doch ist, trotz weltweites Internet. Frank hat noch eine weitere Fassung der Anleitung mit Bestückungsliste und Schaltplan gefunden und eingescannt. Ist echt super geworden und da kann man richtig gut was mit anfangen.
Martin.M:ich hab das Manual für 8121 leider nicht im Bestand. Was das Wellenkino an technischen Manuals hat ist auf der Seite ja jederzeit einsehbar.
Ich sehs auch so, Fehlerbeschreibung muß herbei dann schaun wir mal
Der Fehler ist simpel beschrieben. Es kommt kein Signal mehr am Ausgang raus.
Ich habe nur eine sehr geringe Restwelligkeit am Ausgang, die nichts mehr mit dem eigentlich eingestellten Signal zu tun hat. Diese Restwelligkeit (im mV Bereich) verändert sich aber wenn ich an der Frequenz drehe oder ein anderes Ausgangssignal einstelle. Daher war meine Vermutung, das die Ausgangsvestärkerstufe einen Schlag hat.
Ich habe deshalb das Gerät aufgemacht und mal die Ausgangsstufe mit einer Kamera mit einfacher Makroaufnahmefunktion Fotografiert (bin halb blind). Und beim betrachten der Bilder dann am PC schaute ich nicht von schlechten Eltern.

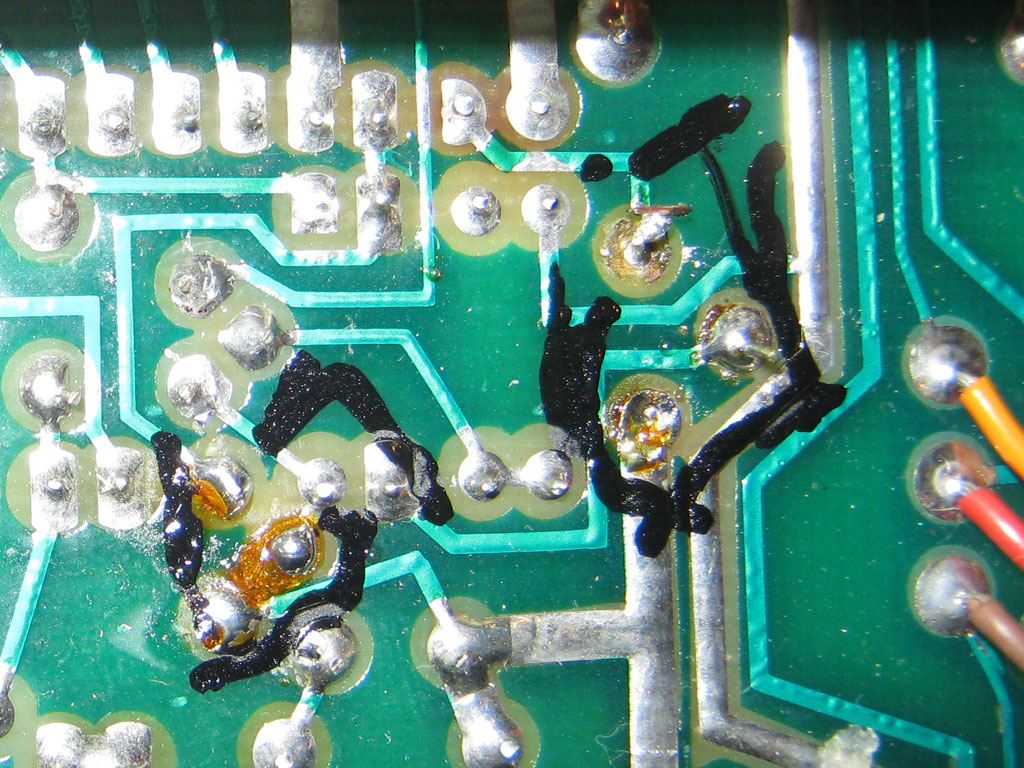

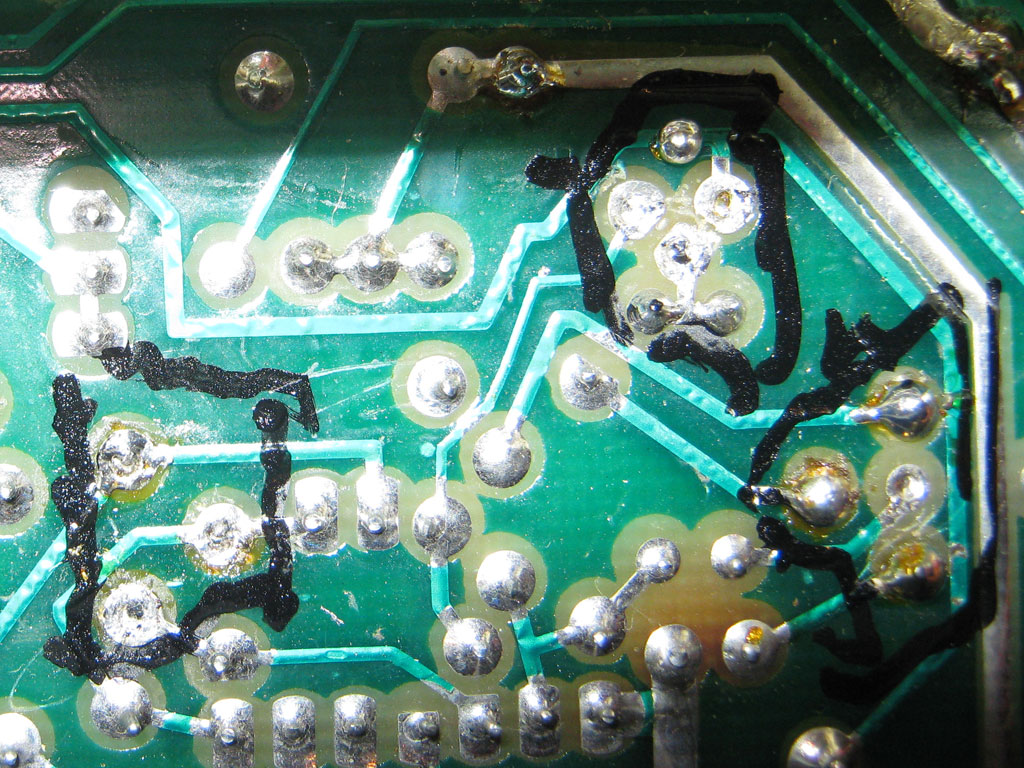

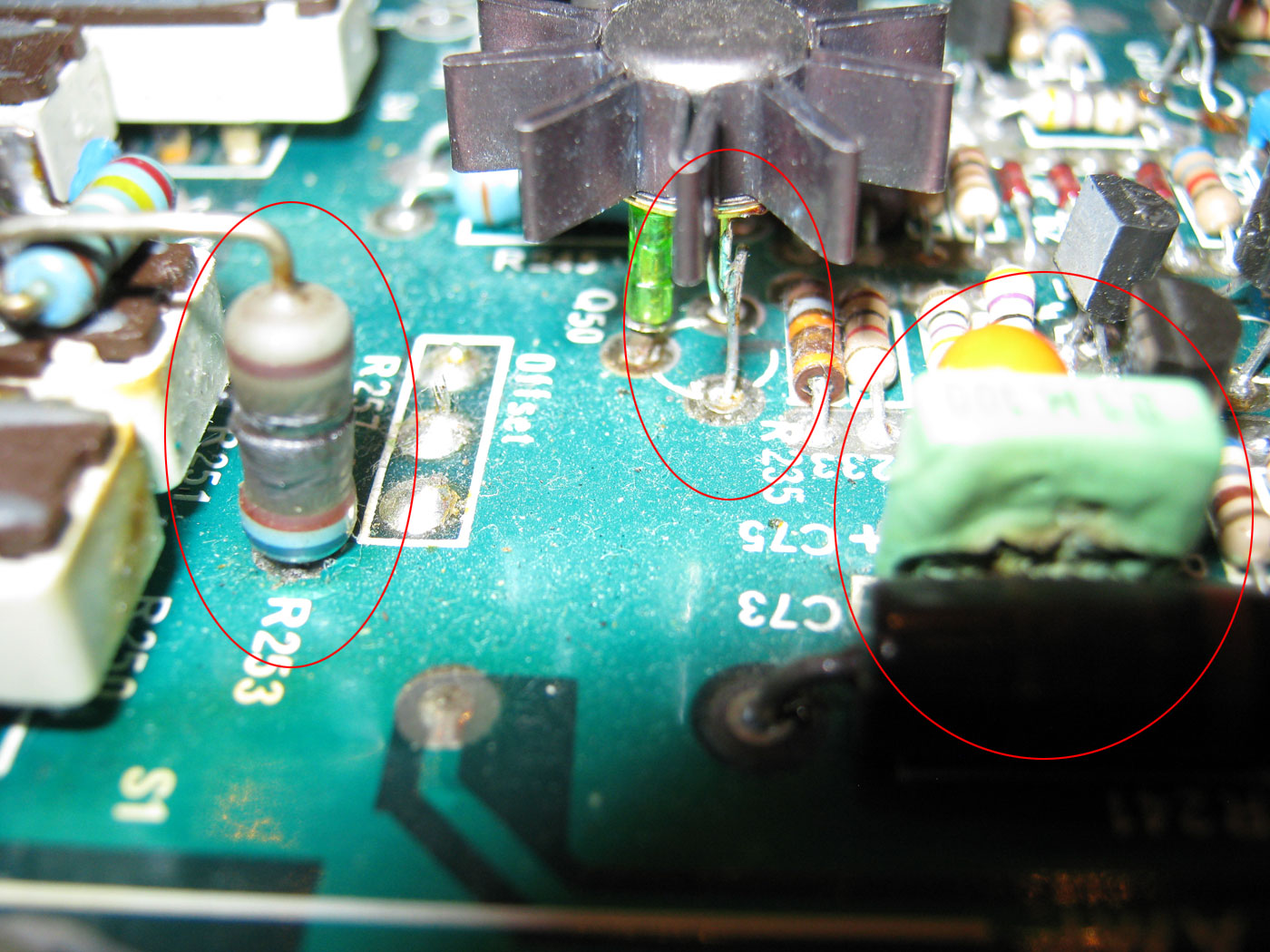

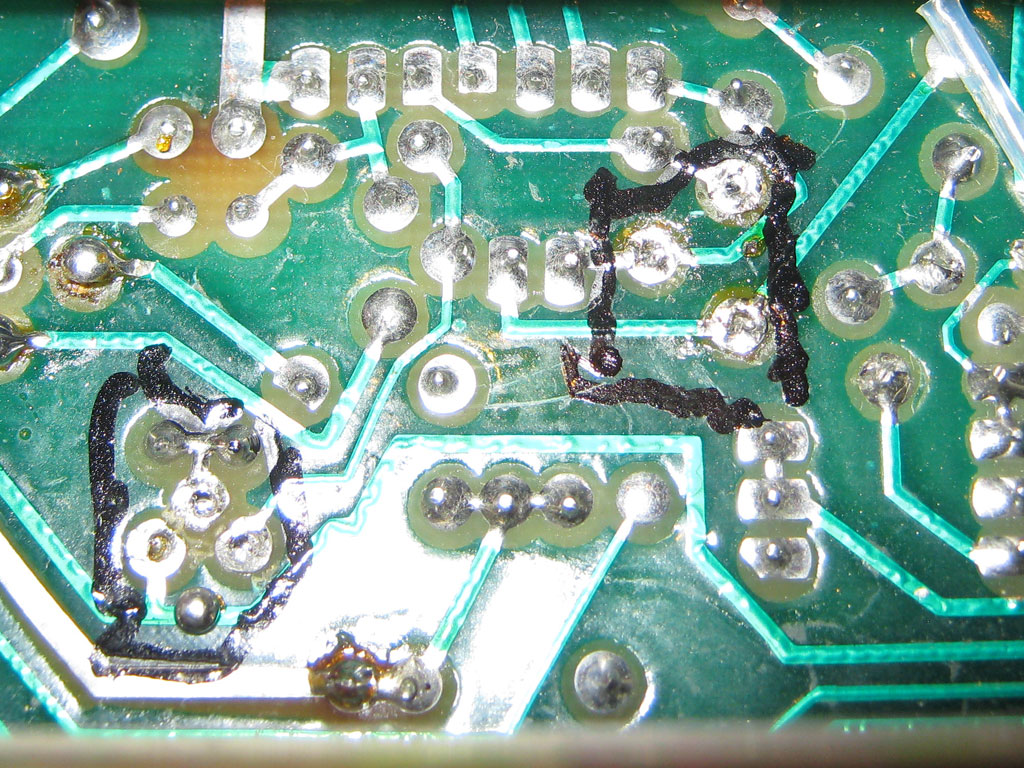

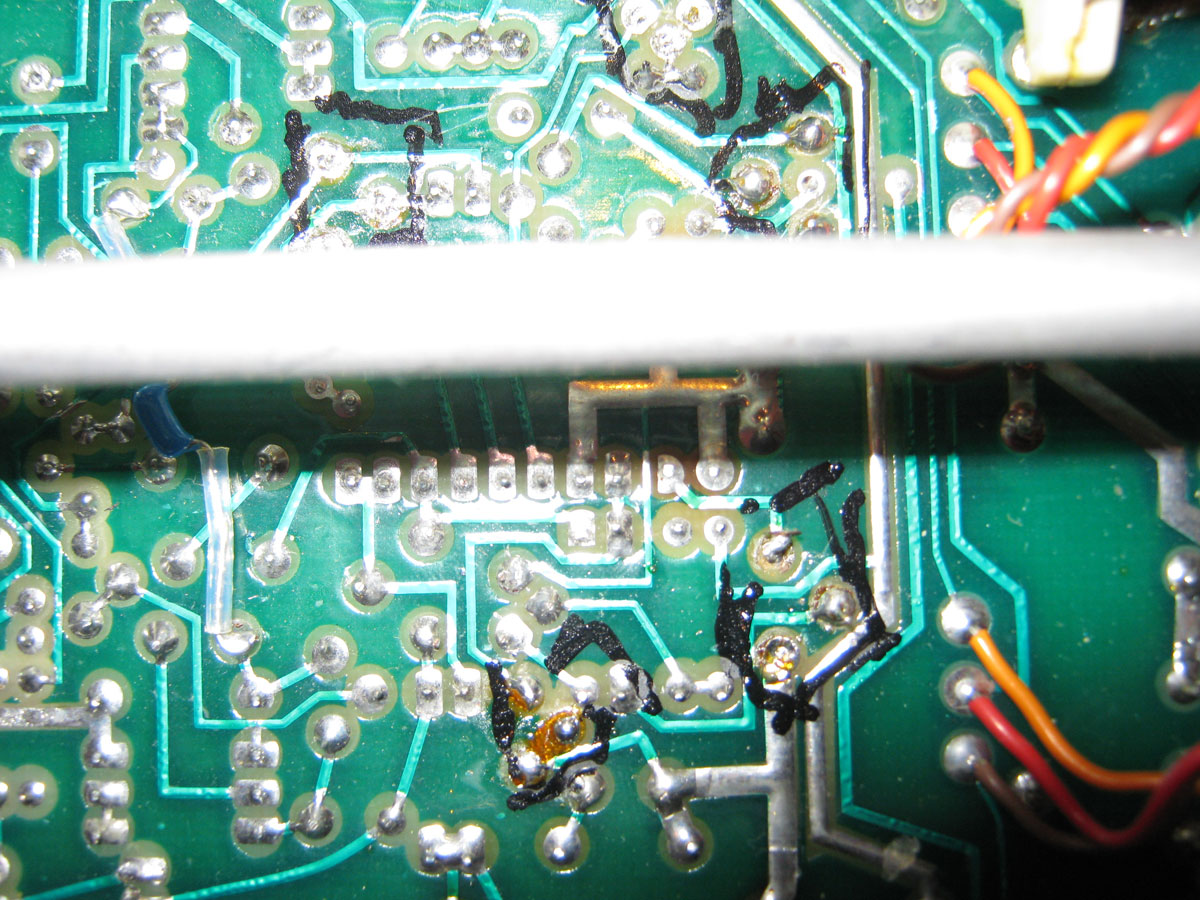

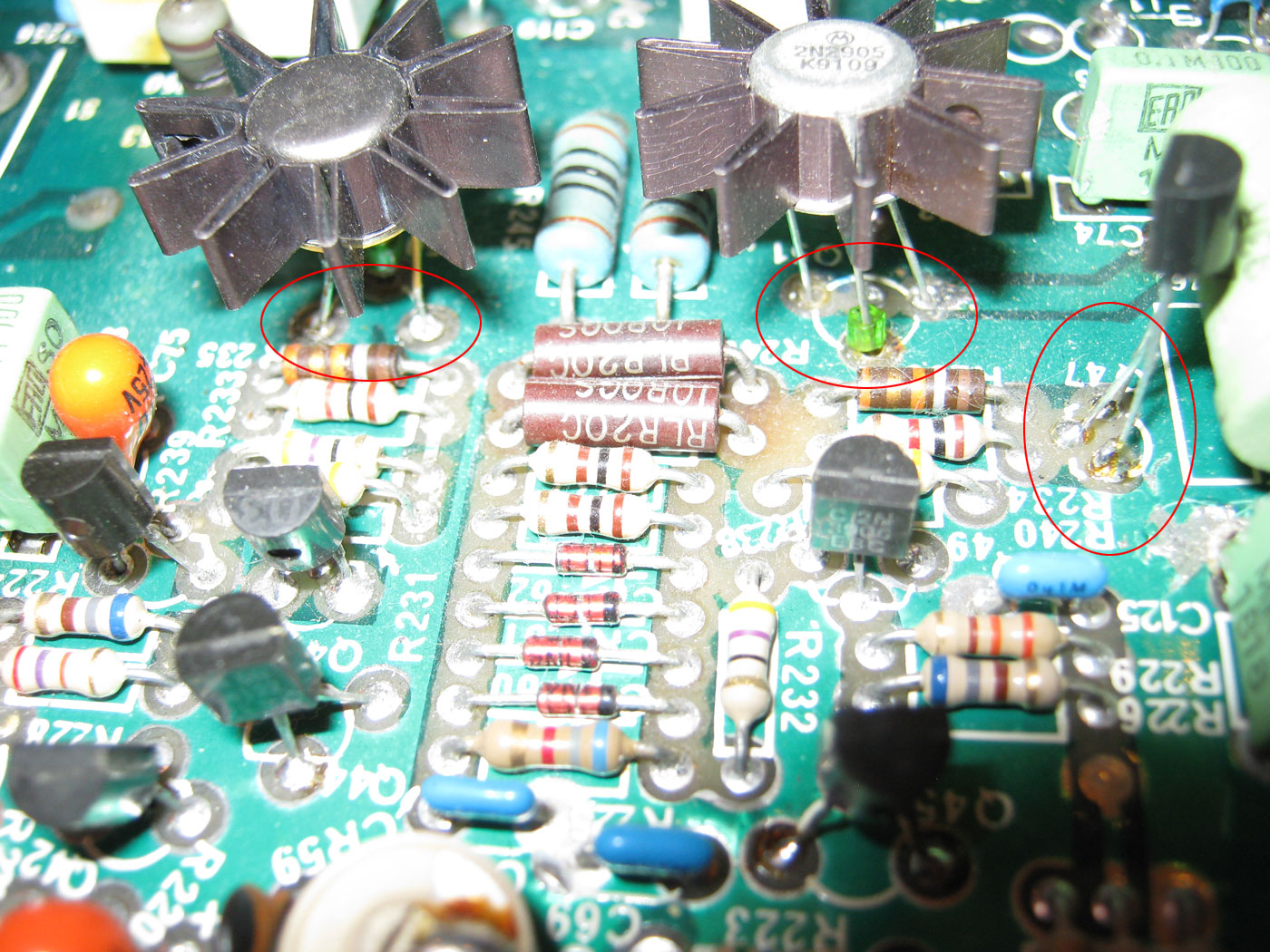

An der Ausgansstufe wurde schonmal herum gefuhrwerkt und derjenige scheint wohl eher ein Lotkolben für die Dachrinne benutzt zu haben. Denn Lötpunkte haben sich abgelößt, Transistorbeinchen haben extrem schlechte Lötstellen oder haben kaum Lötzinn, falsche Transistoren wurden verwendet, 2 Widerstände sind ziemlich Schwarz, 2 Kondensatoren sind angeschmolzen, aber schaut selbst , siehe Bilder. Es gibt da noch mehr auf der Platine an der Ausgangstufe was nicht besonders gut aussieht.
Die Schwarze Umrandung ist von mir, damit ich die Fehler wieder finde.
Ich wollte deshalb erstmal an dem Eingang der Ausgangsstufe ein kleines Kabel löten und mit dem Oszi mal sehen ob das Signal selbst bis zur Ausgangsstufe in Ordnung ist. Sollte dem so sein, kann ich mich dann rein auf die Ausgangsstufe konzentrieren und nötigenfalls auf die Suche, nach schon seit 20 Jahren nicht mehr gebaute Transistoren, begeben.
Momentan sieht eher schlecht aus mit dem guten Teil.
das sieht nicht wirklich schön aus, außerdem ist auf dem letzten Bild links einer meiner kleinen Freunde, ein Tantalelko, zu sehen. Den würde ich mir auch mal zur Brust nehmen, die sind in dem Alter für alle möglichen Fehler gut. Trotz allem würde ich nicht so schnell aufgeben, unlösbar sieht das nicht aus, außerdem wäre es schade um das Gerät. Sollte der ein oder andere Transistor durch sein, einfach mal melden, da wird sich was finden.
