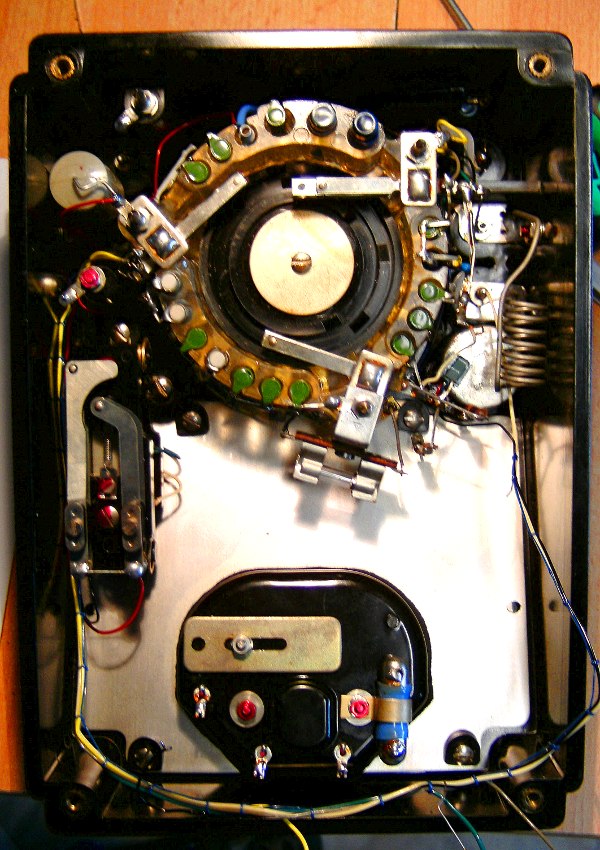

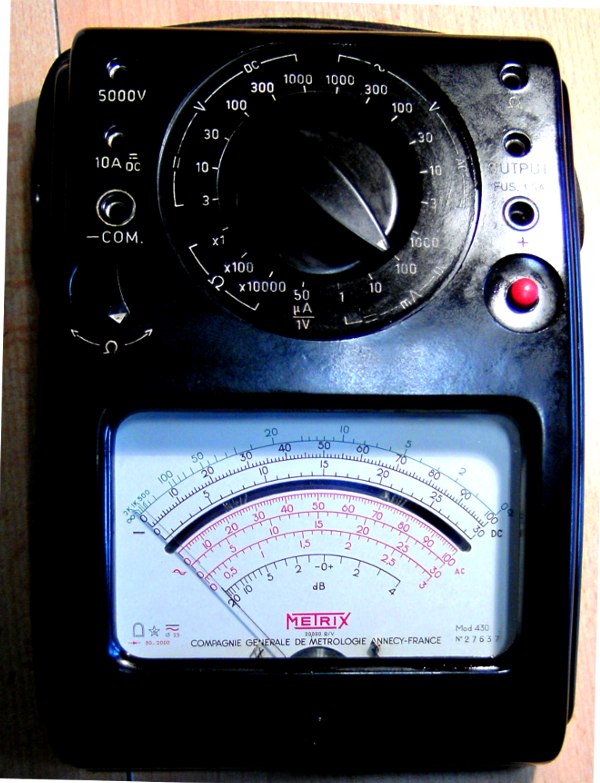

Ein Neuzugang nach langer Irrfahrt. Ein Metrix 430, war ein Werkstattgerät, mit Gebrauchsspuren aber funktionsfähig. Ein paar Bilder nach der Reinigung so gut es ging. Ein Sammelstück.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

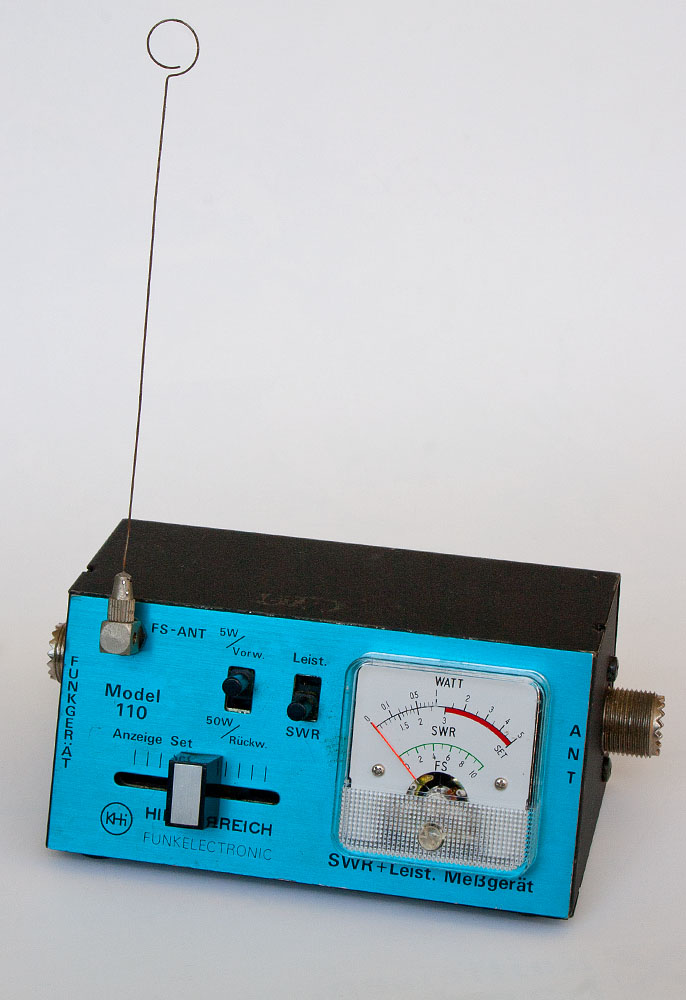

Bei einer "Kellerrevision" hab ich in einer dunklen Ecke meine längst verloren geglaubte Stehwellenmessbrücke wiedergefunden. Das Gerät ist ca. 40 Jahre alt und hat damals beim Anpassen der CB-Funkantennen gute Dienste geleistet.
Technische Daten:

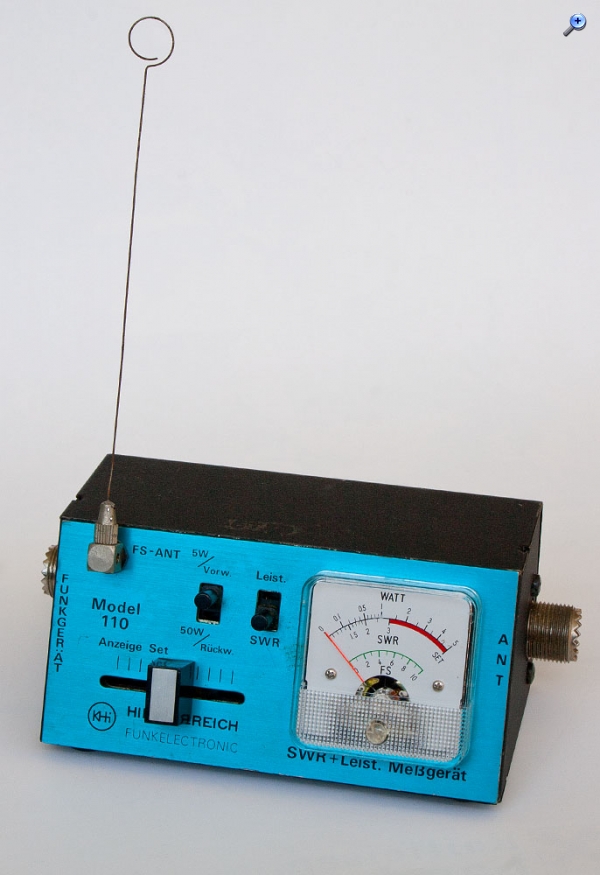

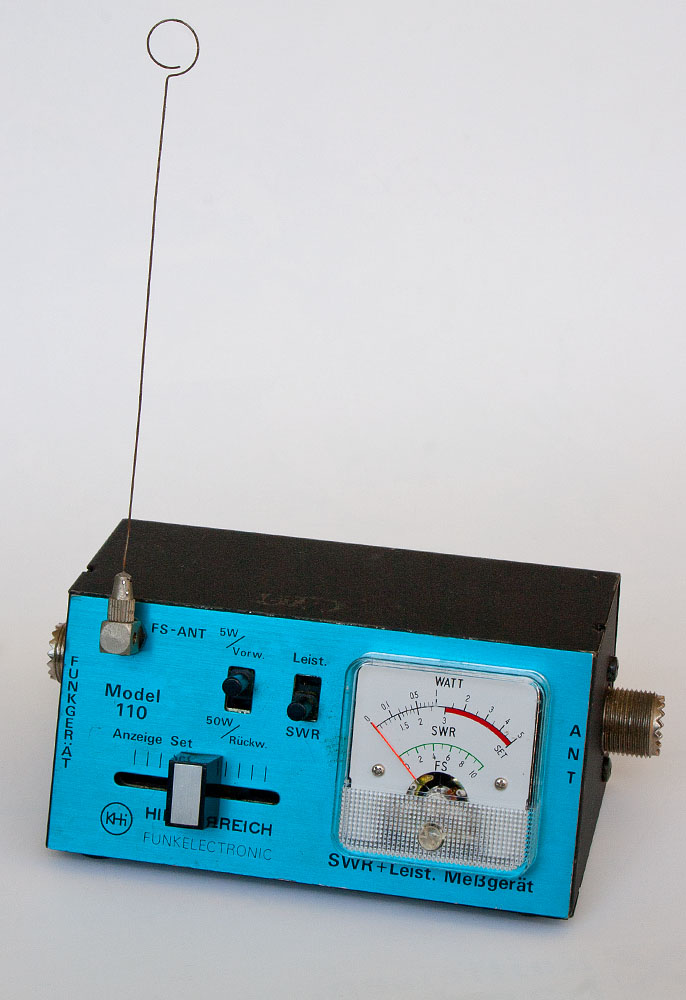

Modell: Himmelreich 110 Standing Wave Bridge and Power Meter
Hersteller: ? (Made in Japan)
Messbereich: SWR 1:1-1:3, Power 0-5 W / 0-50 W
Toleranz: SWR 5%, RF Power 10%
Impedanz: 52 Ohm
Frequenzbereich: 1,5 - 144 MHz
Antenne zu Feldstärkemessung
Abmessungen: 145x65x55 mm
Gewicht: 420 g

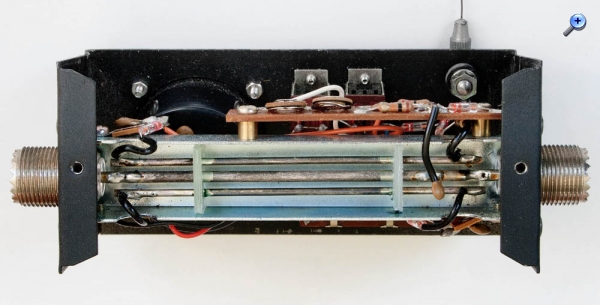

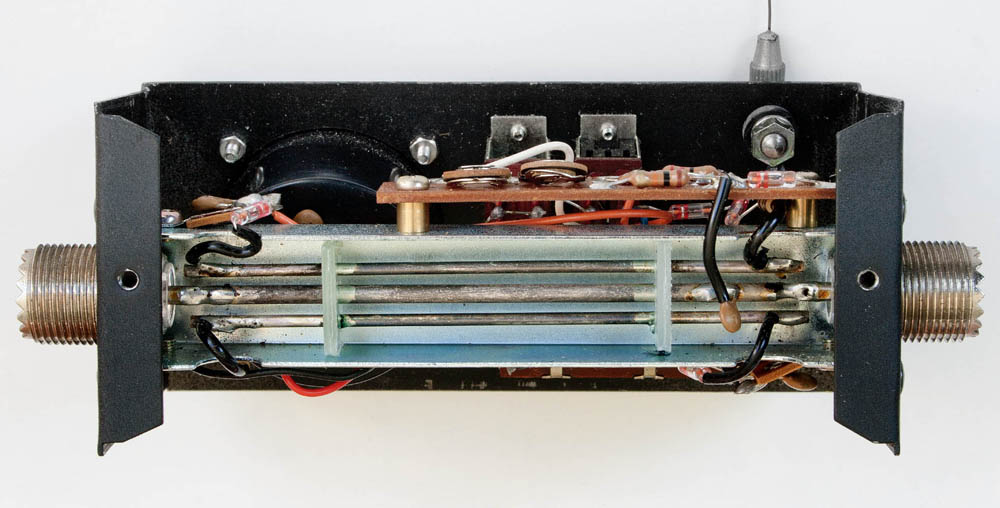

Blick auf die "Spulen" (Leitungen) L1 - L4

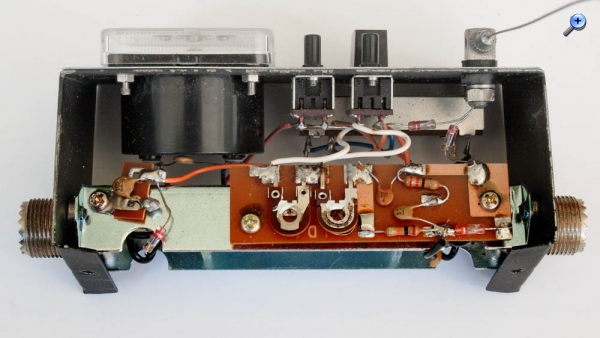

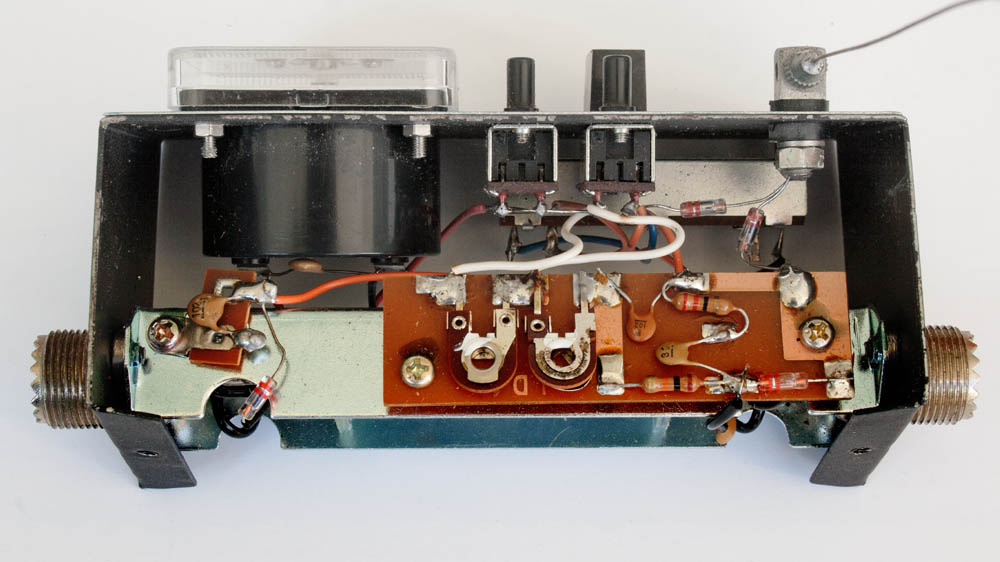

Innenansicht von Oben

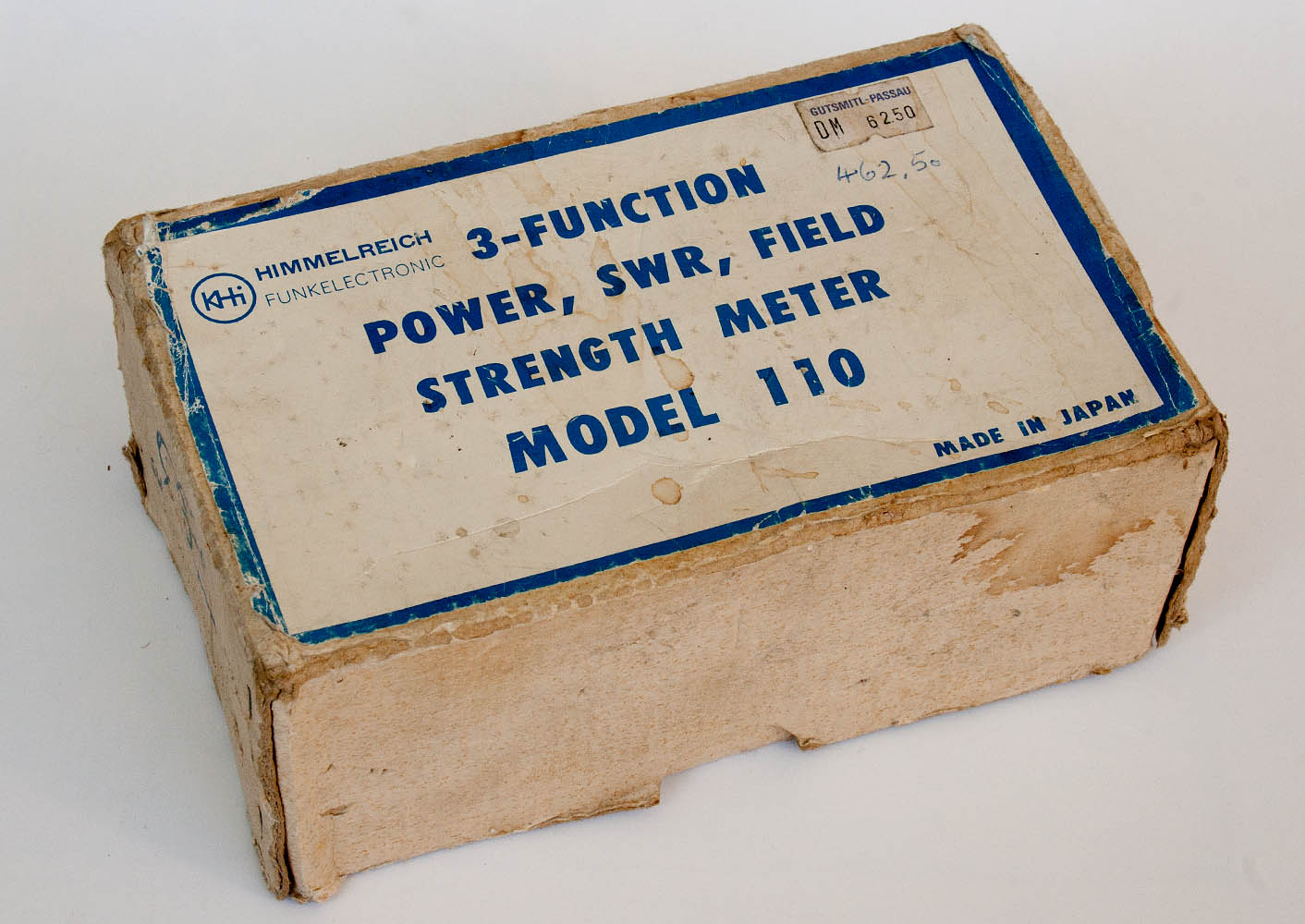

Die Bedienungsanleitung (Englisch) und die Originalverpackung sind noch vorhanden.
Aus der Bedienungsanleitung
Schaltbild
Liebe Grüße Willi
Admin: Urheberrechtlich geschütztes Schaltbild und Bedienbild entfernt

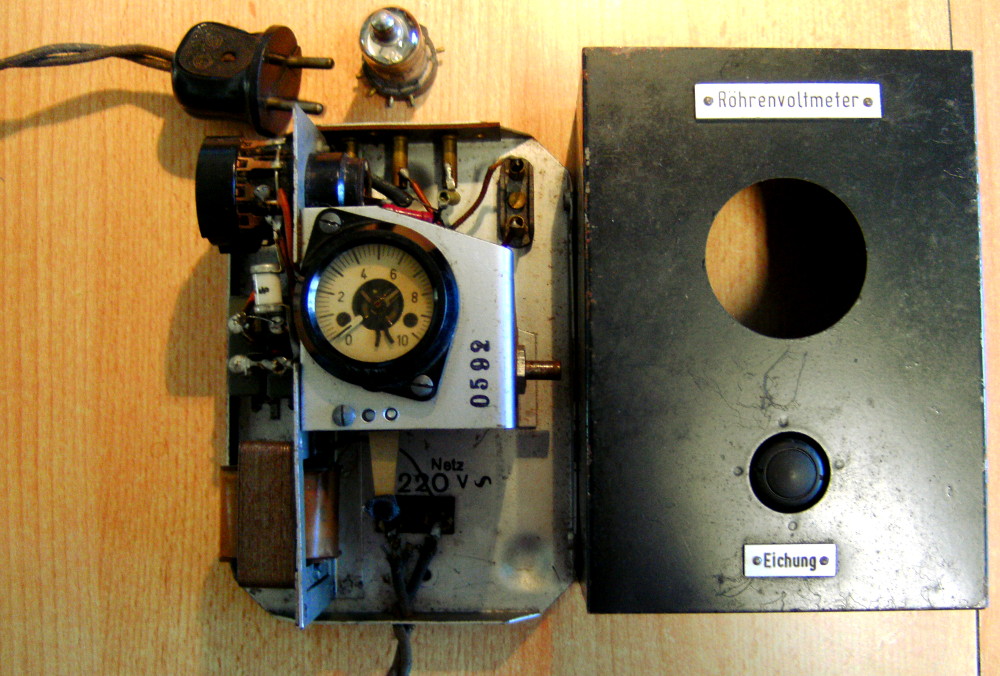

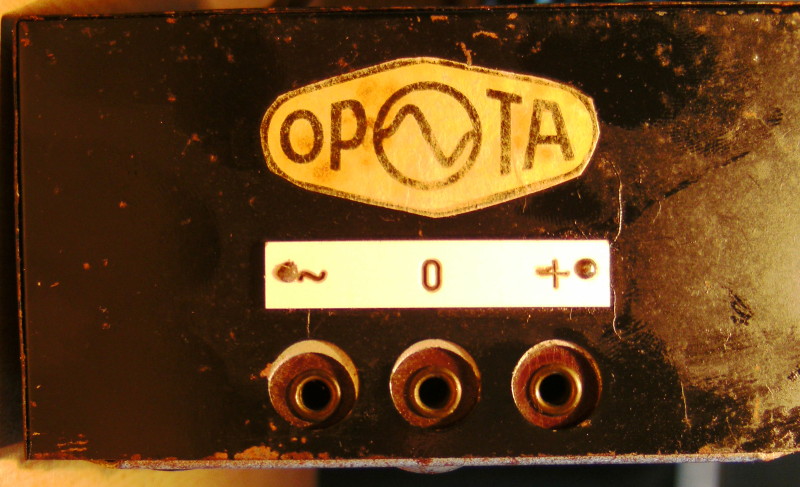

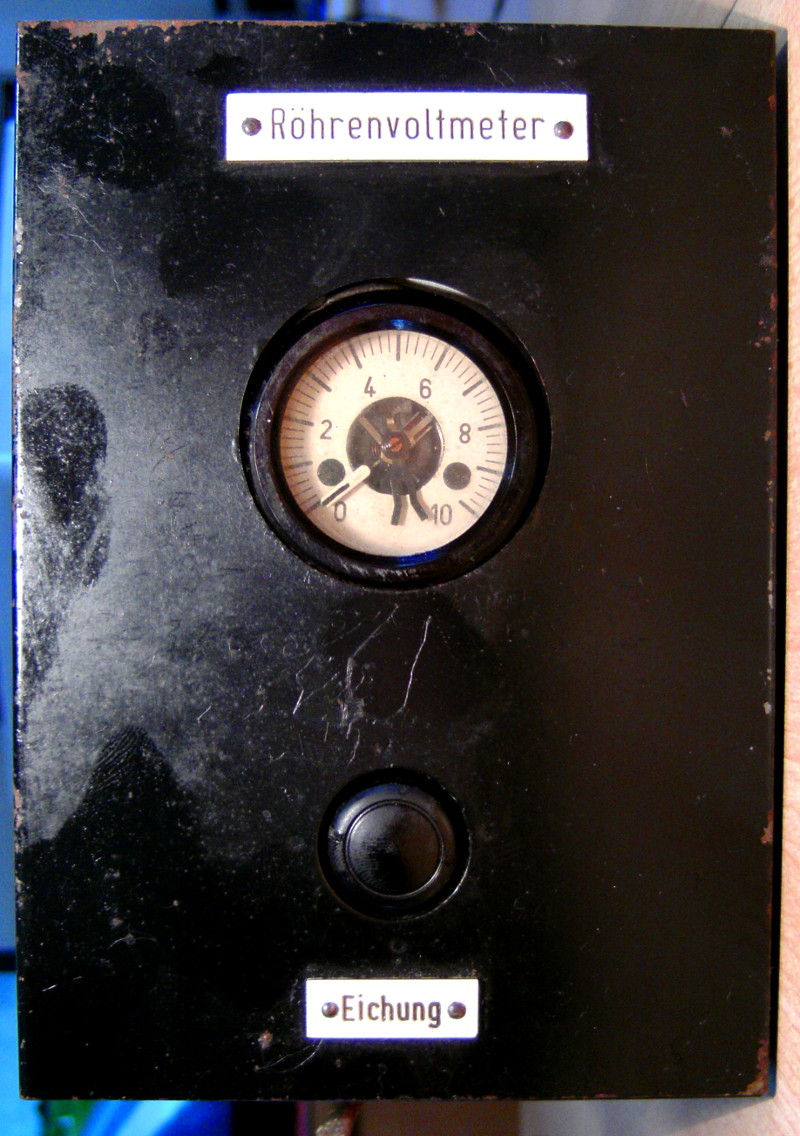

Ein Historisches Röhrenvoltmeter. Es muss aus der Zeit des 2. WK sein, im inneren werkelt eine RV P 2000 der Wehrmacht. Das ganze scheint noch im Originalzustand zu sein. Auf eine Instandsetzung verzichte ich, nur etwas gereinigt. Nur gucken, nicht mit arbeiten.

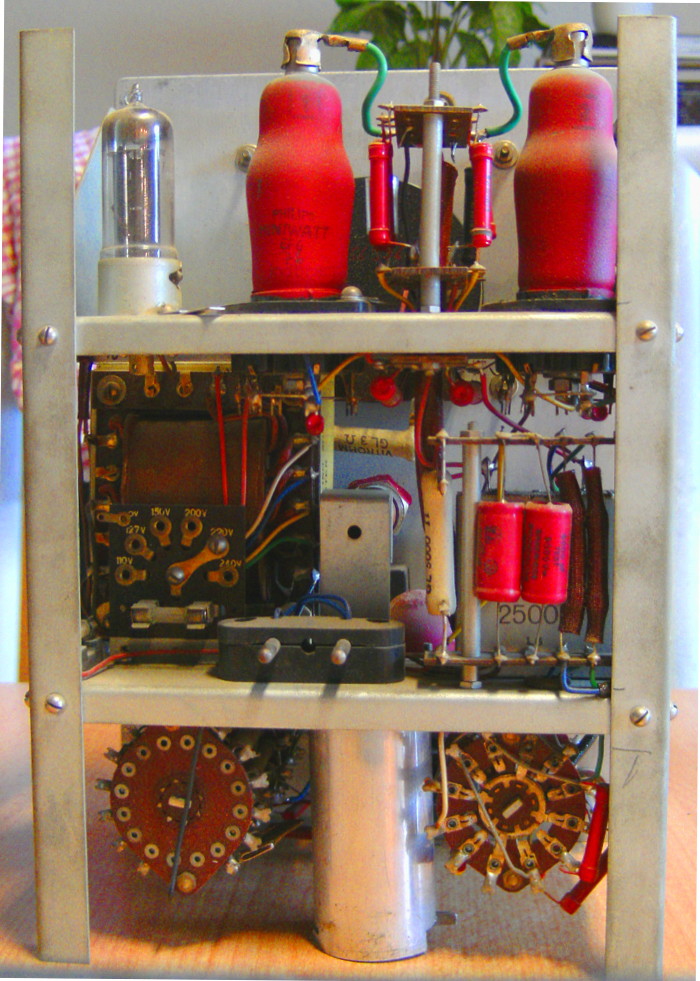

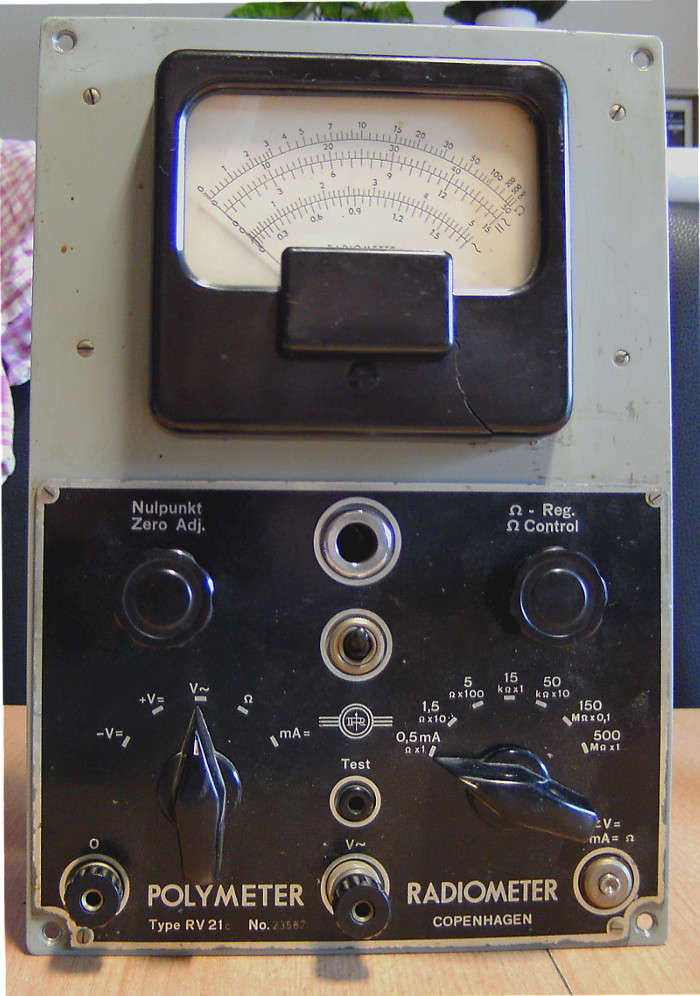

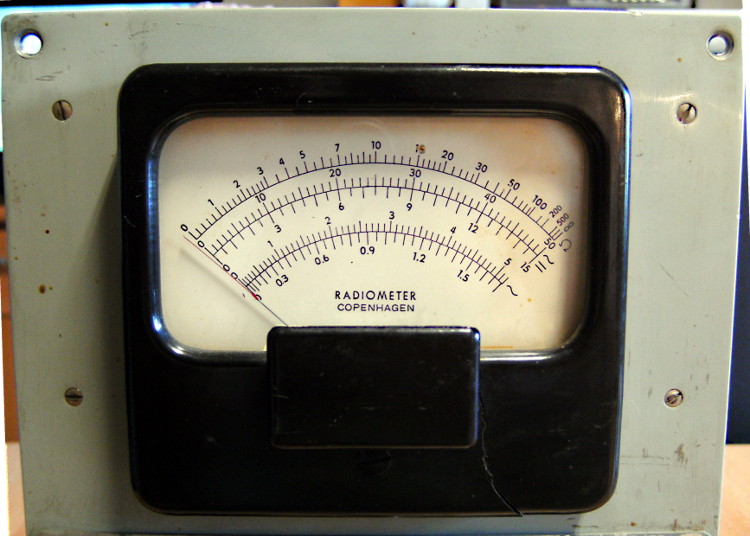

Freunde des Zeigers wir wissen: Dänen lügen nicht Gerade frisch eingetroffen ein Polymeter RV. Den Röhren nach so um 1950, wegen der EZ 40. Sichtbare Schäden: Rechts unten abgebrochene Messbuchse und ein Riss im Messwerkgehäuse. Alles halb so schlimm und sonst alles solide. Hab aber noch anderes zu tun, wollte das aber nicht vorenthalten.
das dänische Gerät ähnelt schon meinem Kyoritsu RVM aus den 70ern, auch der Innenaufbau. Damit ließe sich durchaus noch arbeiten.
Das Gerät davor mit den Wehrmachtröhren dürfte ein Spezialgerät sein ob der kargen Ausstattung. Es gibt keinen MB-Schalter und auch die Skala weist eher eher auf lediglich einen Messbereich hin.
Gleichwohl handelt es sich um 2 interessante Zeitzeugen.
Heute auf dem Flohmarkt einen wunderschönen, uralten Isotester mit Kurbelinduktor im Holzgehäuse gesehen. Meßspannungen glaub 50 und 200V. Mit Schraubanschlüssen für die Prüflinge. Der für 200V war leider abgebrochen und die Scheibe vom Instrument war ausgebrochen und auf's Meßwerk gefallen. Die Anleitung, die im Deckel eingenietet war, war leider quasi nicht mehr lesbar, da hätte man scannen müssen und dann mal schaun, was sich noch hätte rausholen lassen. Da der Verkäufer aber nicht unter 40€ wollte, musste er das Gerät halt wieder mit nach Hause nehmen.
Falls jemand weiss, was das für ein Gerät gewesen sein könnte: Postet mal Bilder, damit's mir noch mehr leid tut. Beschreibung: Gewicht geschätzte 5kg. Holzgehäuse mit Lederriemen, keine Herstellerangabe zu finden. Vorderer Teil aufklappbar mit Loch rechts, wo man die Kurbel einklemmen konnte zum Transport. Unter der Klappe Meßgerät, an der linken Seite 4 Schraubanschlüsse. So wie ich mich erinnere der oberste 200V (sicher), darunter 50V (glaub ich), darunter 2x "HIV" (hab ich vergessen) ;) Rechts unten war noch ein Taster für "Vorprüfung". In der Innenseite des Deckels war die Betriebsanleitung. Tut mir schon ein bisschen leid jetzt dass die hübsche Kiste nicht in meinem Keller steht. Aber in Anbetracht des schäbigen Äußerens und des sehr ungewissen technischen Zustands war mir 40€ einfach VIEL zuviel. Alter Schrott ist halt eben auch Schrott...
Ich trau mich gar nicht zu sagen was ich für den alten Dänen bei E... gelöhnt habe. < 10 €. 40 € sind für so ein Teil zuviel, wenn es in so einem Zustand wie von Dir beschrieben ist. Wenn ich manche Preise sehe dort; Träumen ist erlaubt und so ist auf dem Flohmarkt auch.
Uli:Falls jemand weiss, was das für ein Gerät gewesen sein könnte: Postet mal Bilder, damit's mir noch mehr leid tut. Beschreibung: Gewicht geschätzte 5kg. Holzgehäuse mit Lederriemen, keine Herstellerangabe zu finden. Vorderer Teil aufklappbar mit Loch rechts, wo man die Kurbel einklemmen konnte zum Transport. Unter der Klappe Meßgerät, an der linken Seite 4 Schraubanschlüsse. So wie ich mich erinnere der oberste 200V (sicher), darunter 50V (glaub ich), darunter 2x "HIV" (hab ich vergessen) ;) Rechts unten war noch ein Taster für "Vorprüfung". In der Innenseite des Deckels war die Betriebsanleitung. Tut mir schon ein bisschen leid jetzt dass die hübsche Kiste nicht in meinem Keller steht. Aber in Anbetracht des schäbigen Äußerens und des sehr ungewissen technischen Zustands war mir 40¤ einfach VIEL zuviel. Alter Schrott ist halt eben auch Schrott...

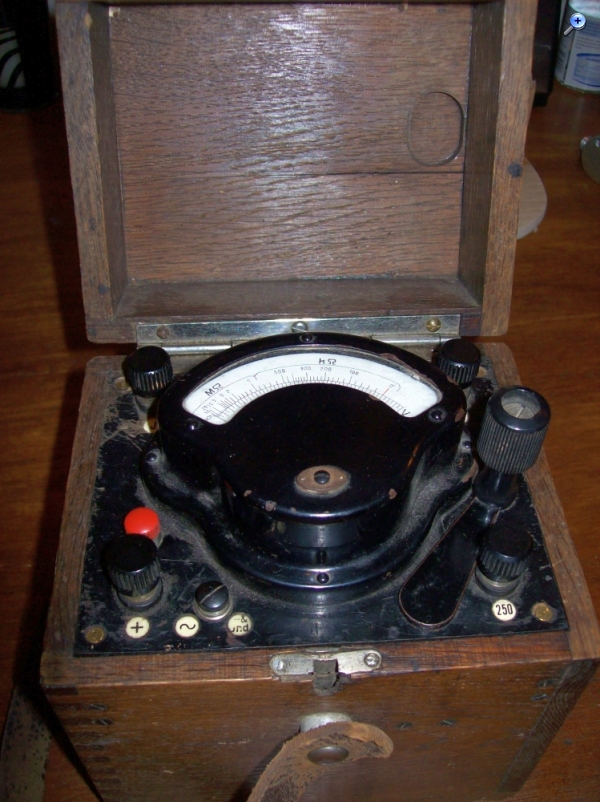

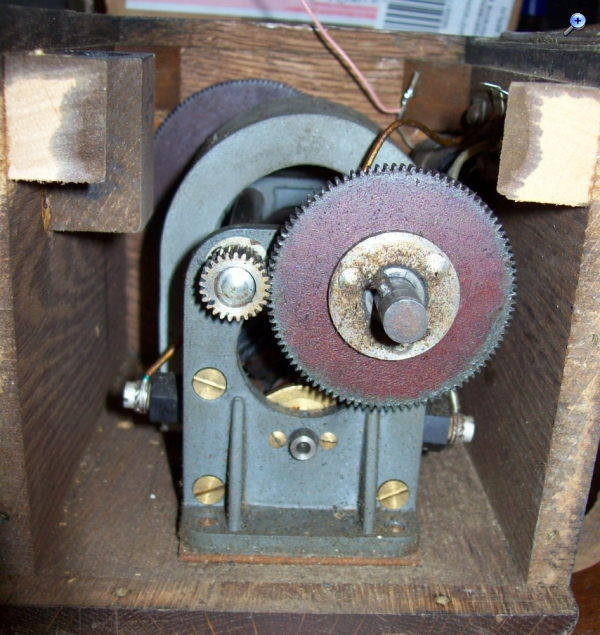

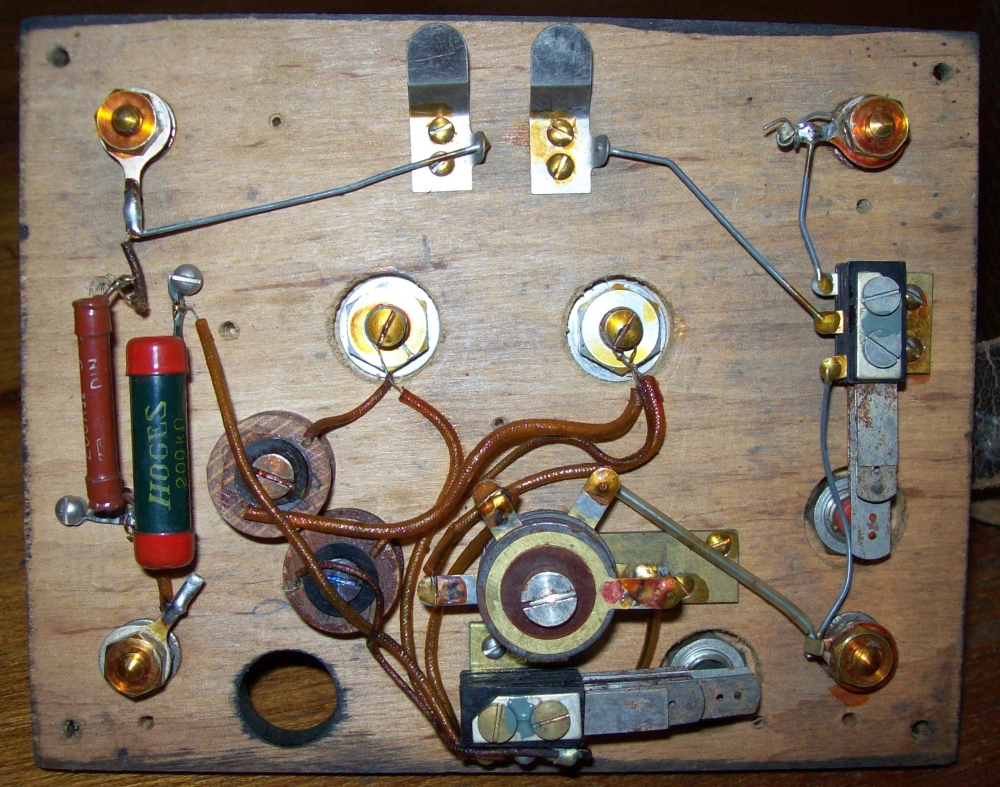

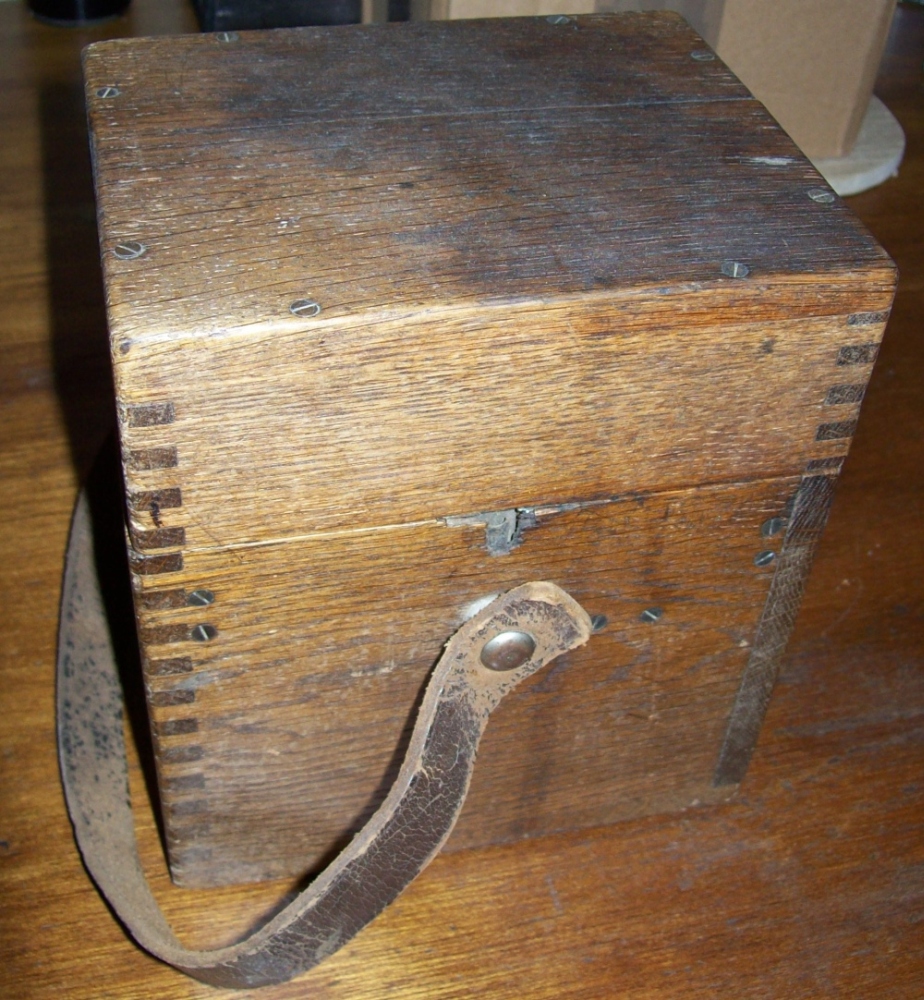

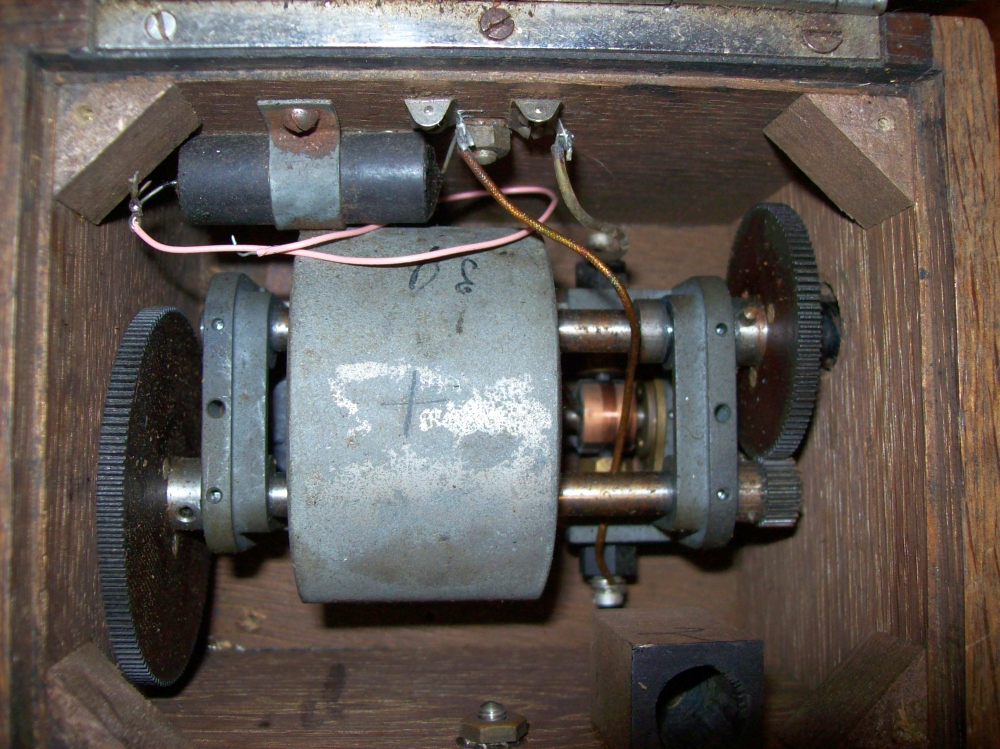

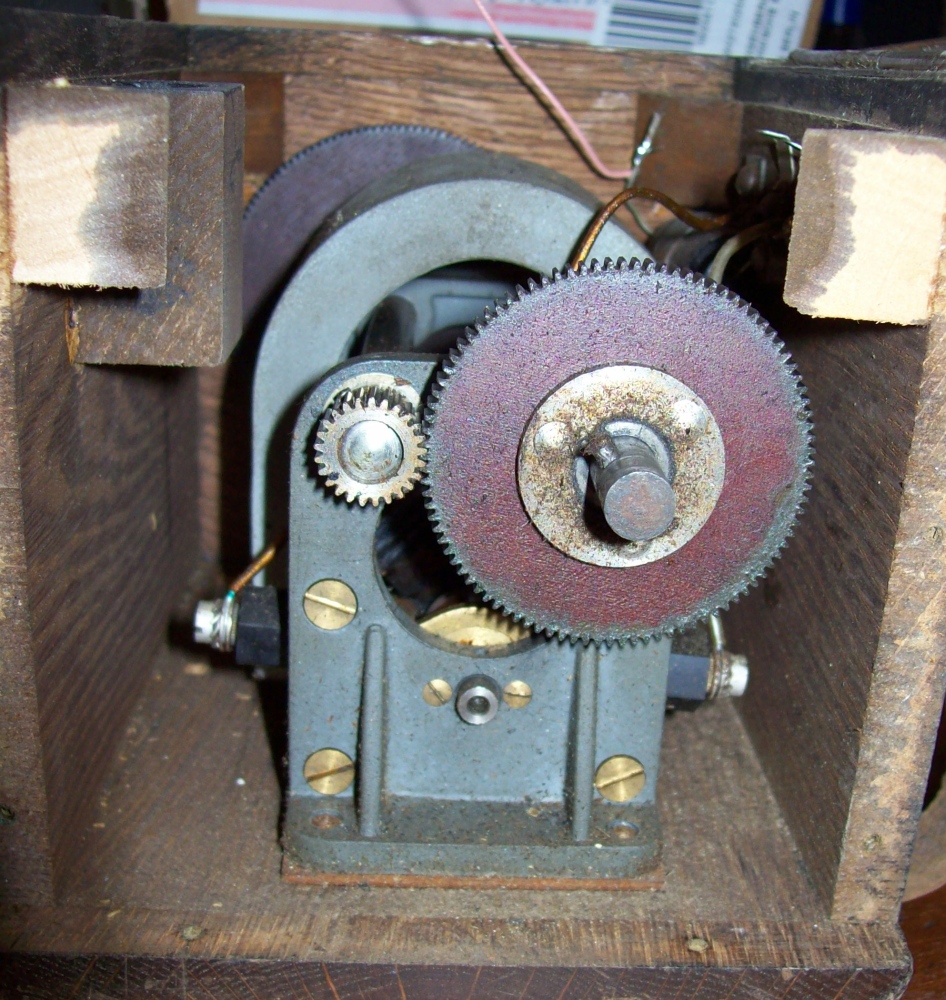

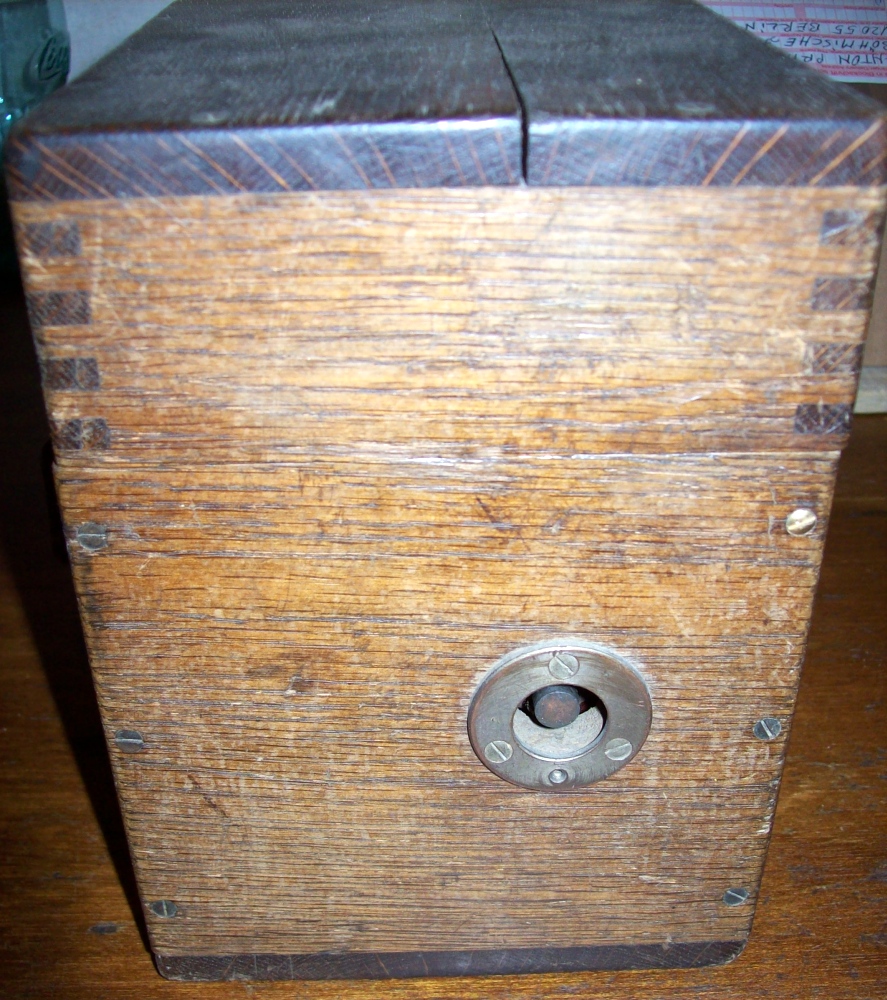

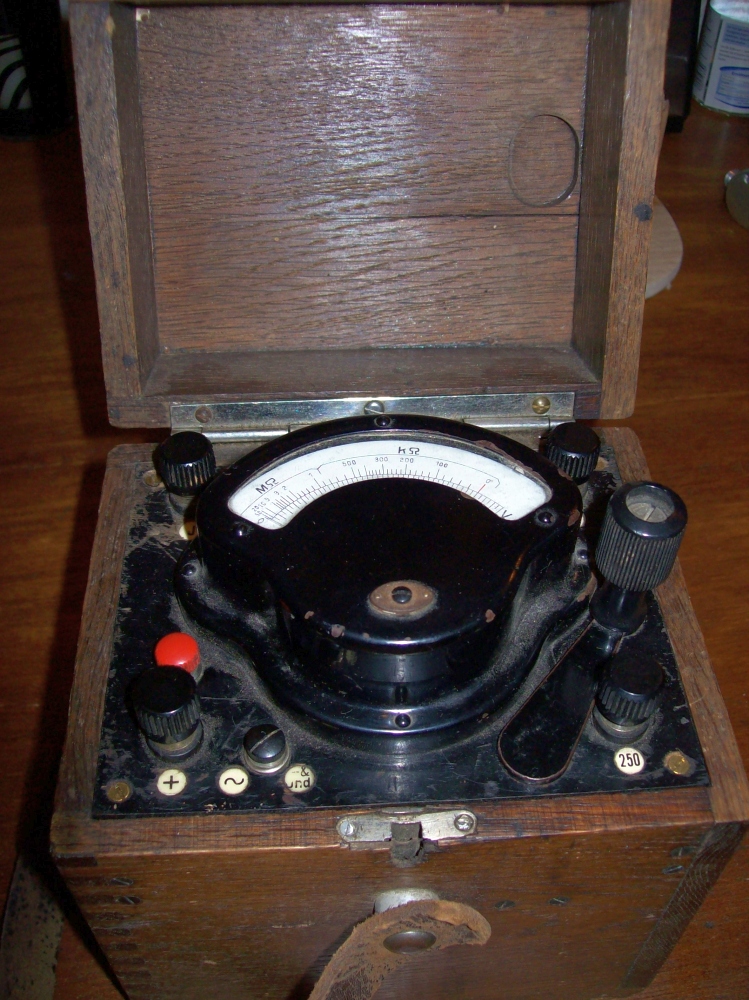

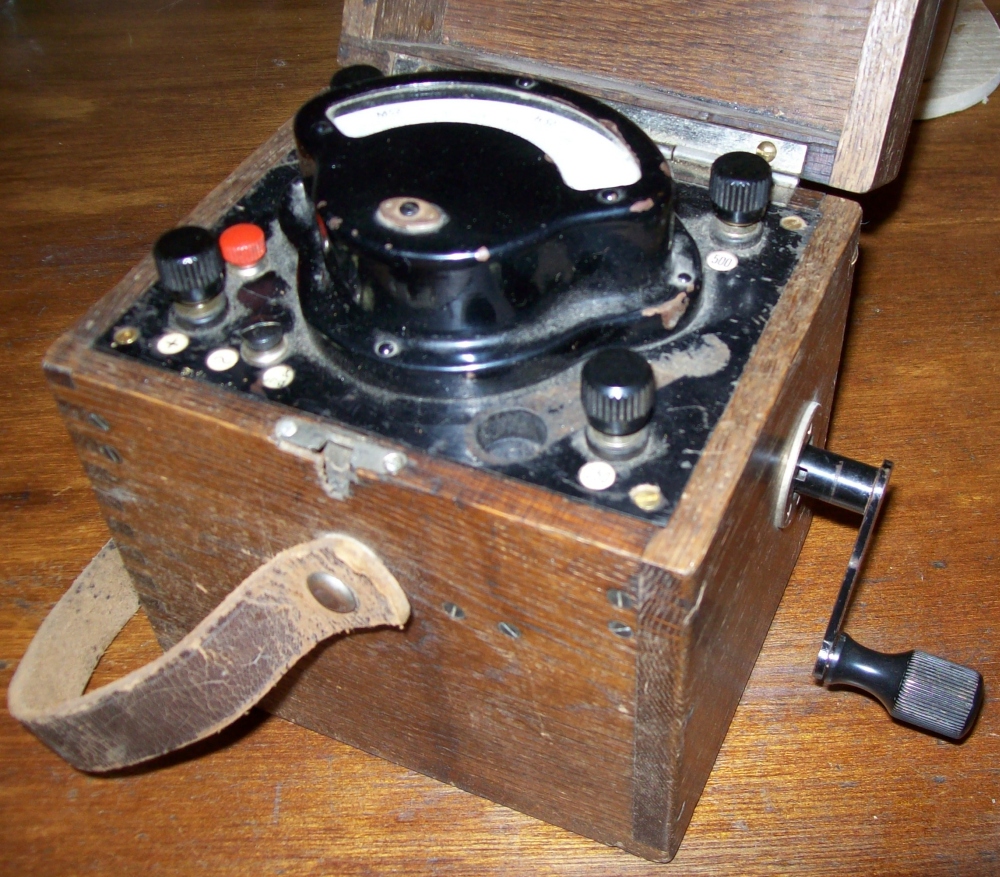

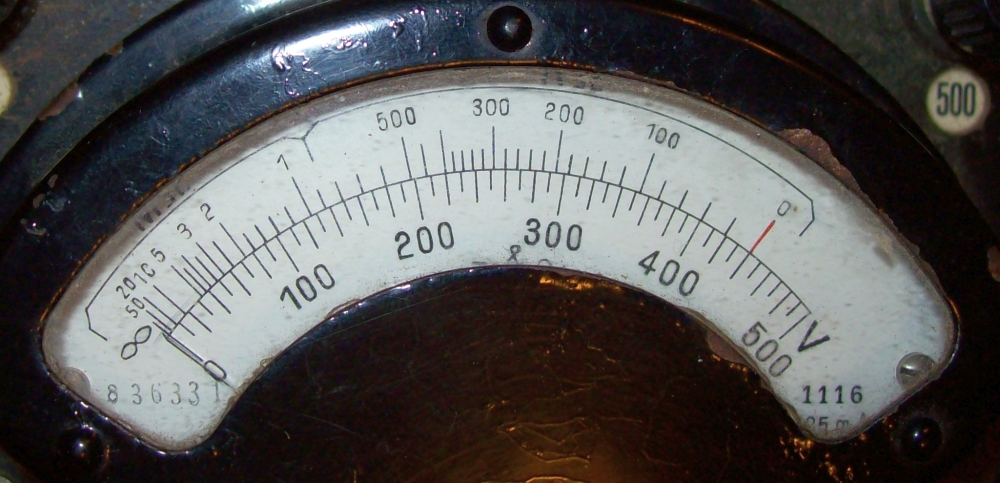

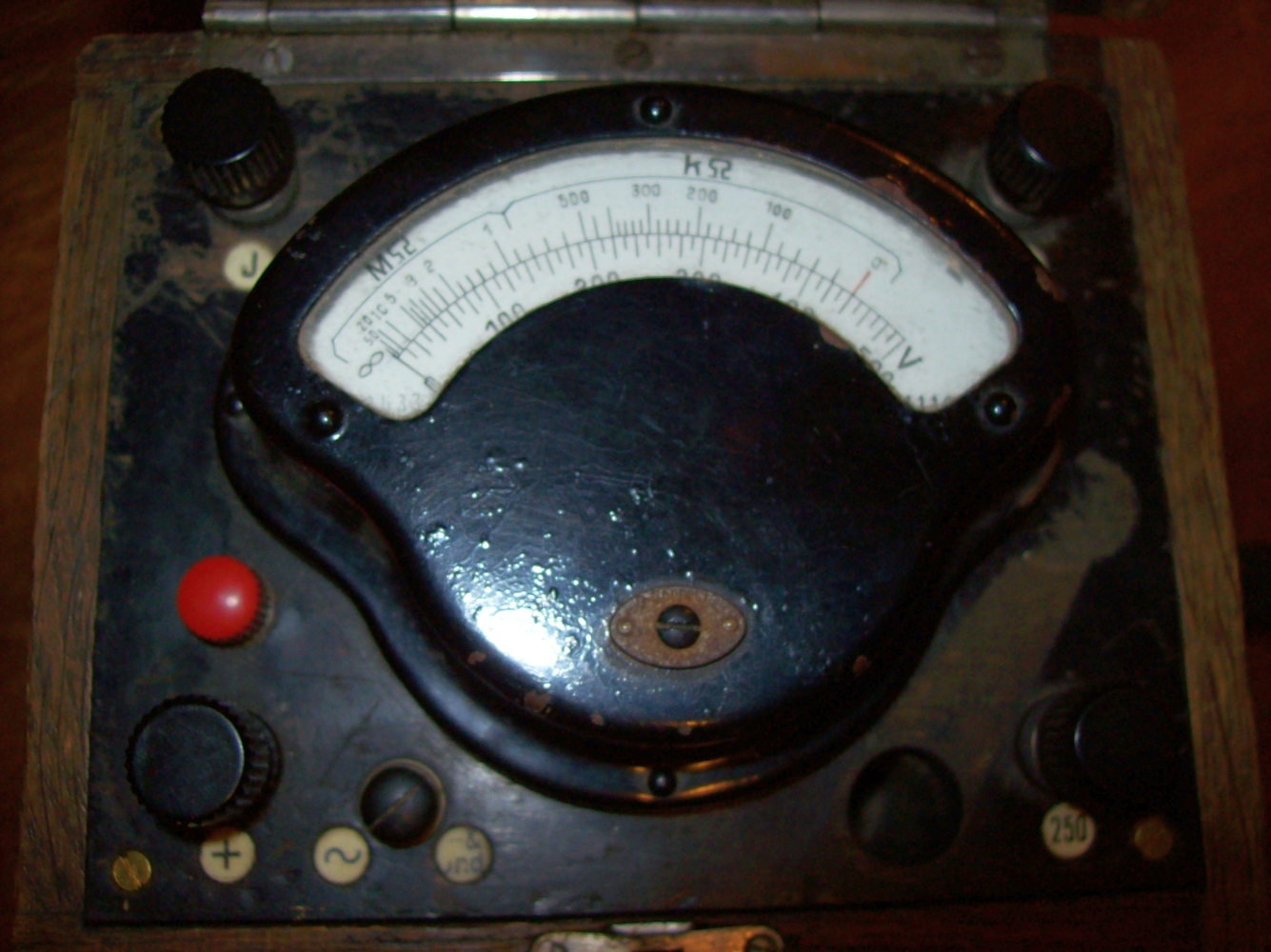

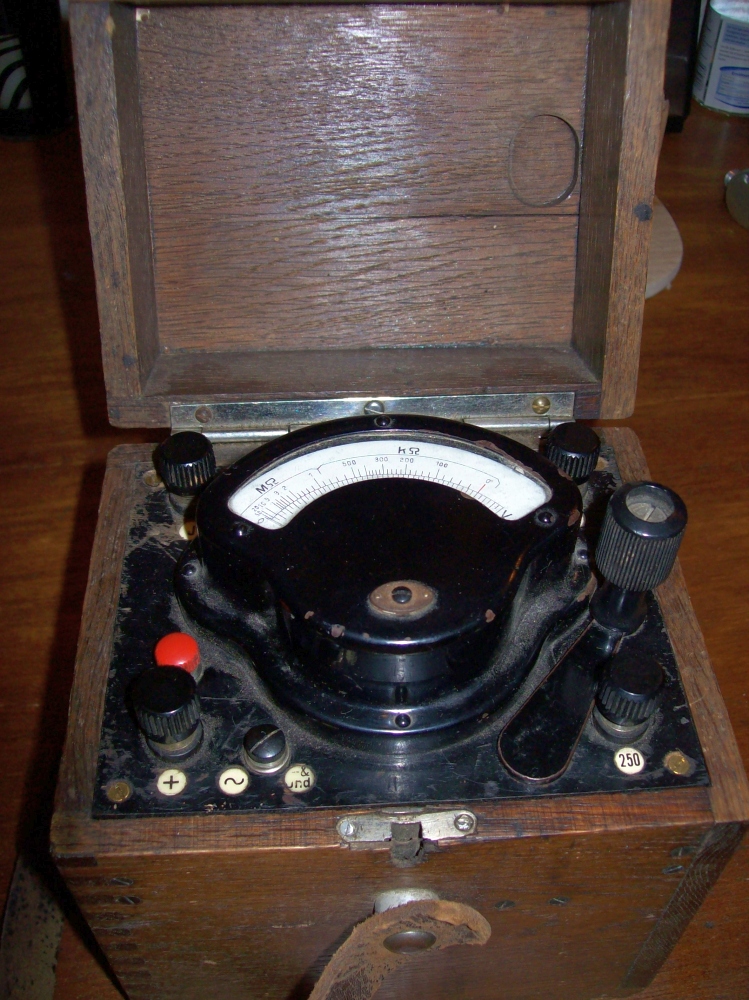

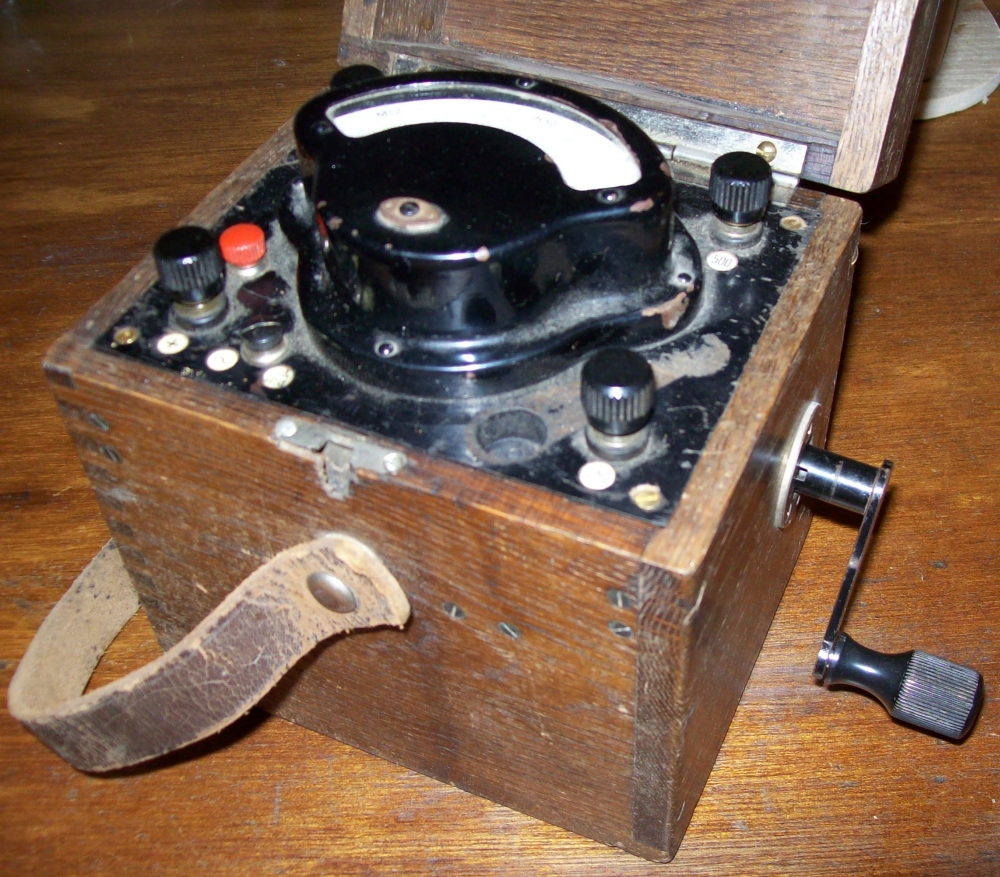

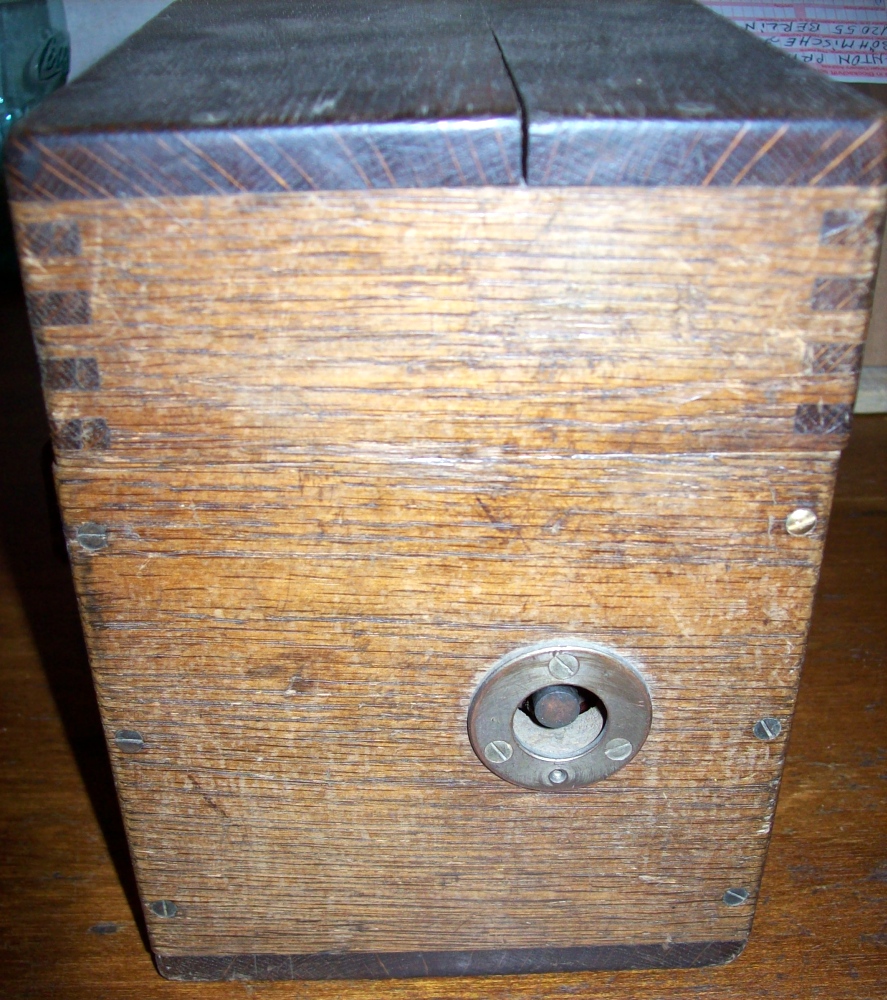

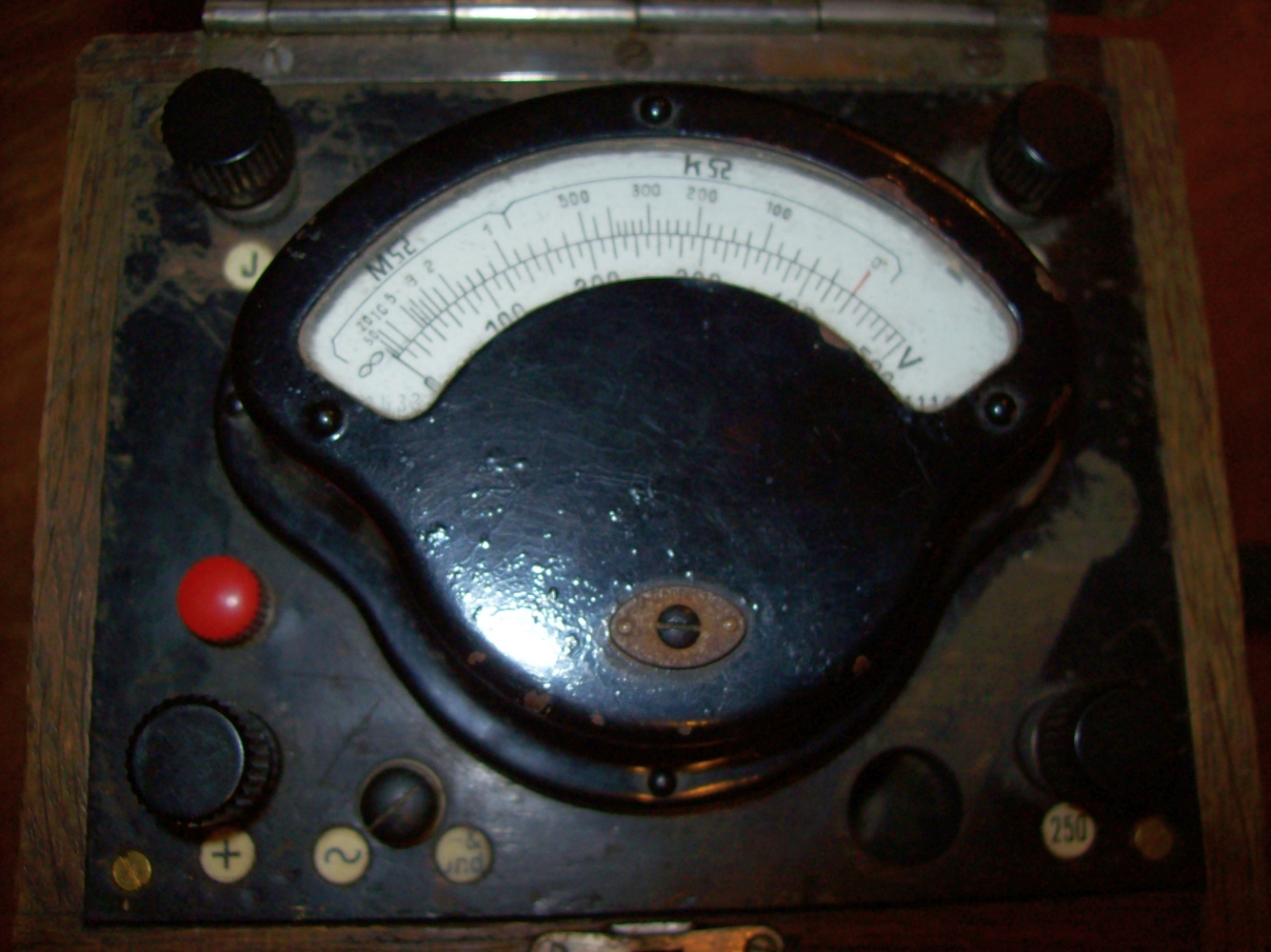

Ich habe einen Kurbelinduktor/Isolationswiderstandsmessgerät im Holzkasten, leider auch keine Herstellerbezeichnung oder Modell/Typ. Meinst Du sowas? Habe das Teil für 5,50 Euro in der Bucht erstanden:
Das Teil funktioniert auch noch, zumindest wird Spannung erzeugt. Mehr habe ich noch nicht getestet.
