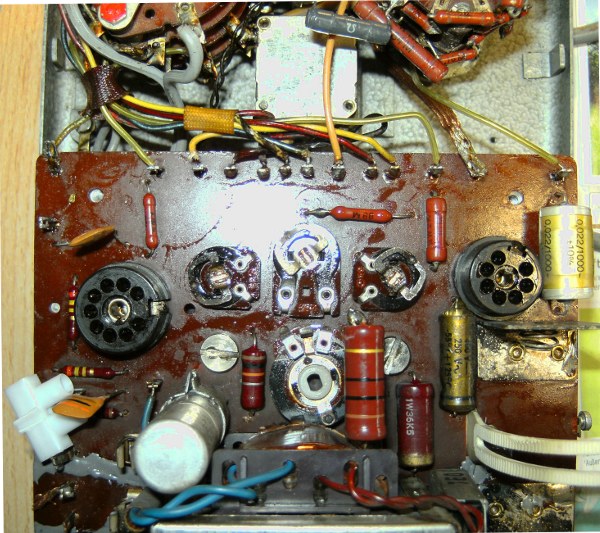

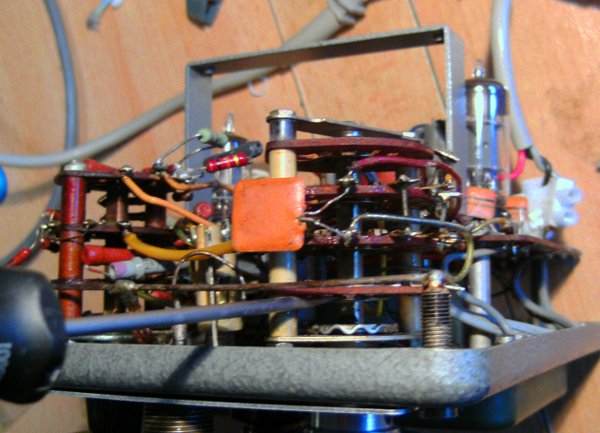

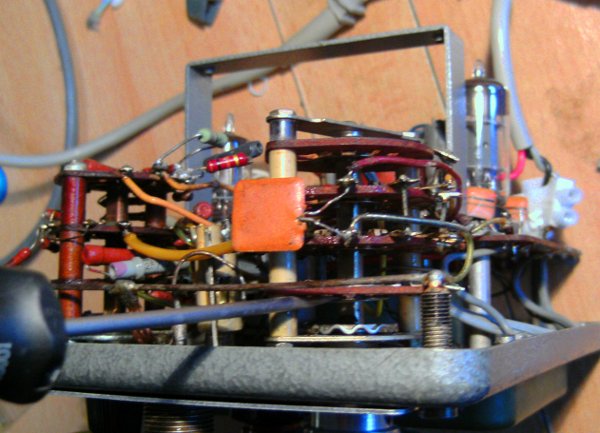

Neues vom Grundig RV das Foto oben. Poti gereinigt und wider eingebaut, RV funktioniert. Aber zu früh gefreut, der ~ Bereich war tot. Als Übeltäter den Messartenschalter gefunden. Der Kontaktring des Mutterkontaktes im Schalter hat sich gelockert Der dreht sich um ein paar mm bei Drehen mit. Ich will es mal mit 2 K Kleber versuchen. Diese alten Schätzchen sind voller Übertaschungen. Da wo der Schraubendreher endet ist dieser def. Kontakt, da soll der Kleber rein.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Das mit dem Kleber hat einigermassen hin gehauen. Dann war der Bereich nicht funktionsfähig. Jetzt hab ich es wieder mit einer Brücke hinbekommen. Also Fazit bis jetzt: ~ Bereich wegen Schalterdefekt nicht Funktionsfähig, ,mit kleben repariert. Ohmmeterfunktion war nicht mehr möglich, durch eine Drahtbrücke wieder in etwa hinbekommen. Das waren bis jetzt einige Stunden, aber lehrreich. Allerdings wie lange das Teil noch hält, ist auch vom leider schlechten Zustand der Bereichswahlschalters abhängig.

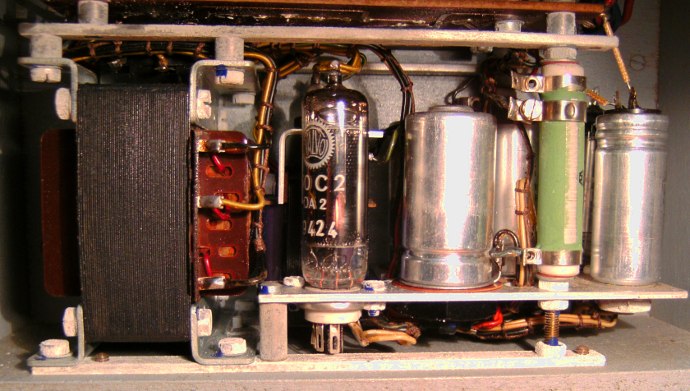

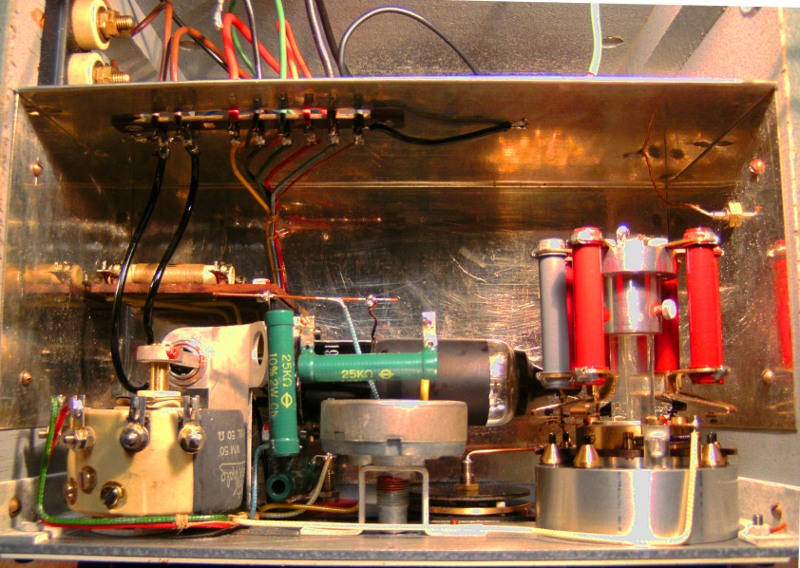

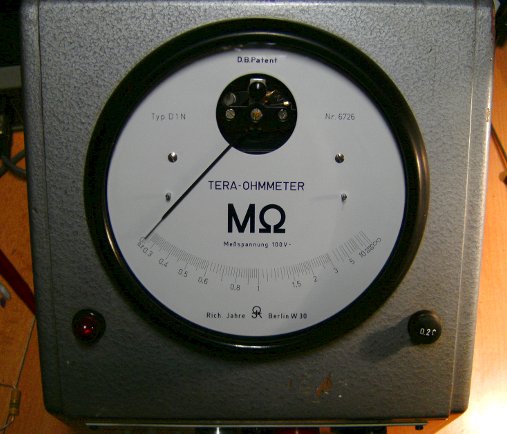

Kleines Wochendprojekt für zwischen durch. Natürlich ein Ohmmeter. Ein Teraohmmeter der Fa. Rich. Jahre, Berlin. Das Gerät hat ein Holzgehäuse, ist aber sehr stabil. Es waren nur ein paar Säuberungsarbeiten, eine neue Sicherung, und die Justage des Netzschalters nötig. Funktioniert mit einer Elektrometerröhre T 113 und einem aufwändigen Netzteil. Für das Grundig RV hab ich jetzt einen brauchbaren Schaltplan gefunden.

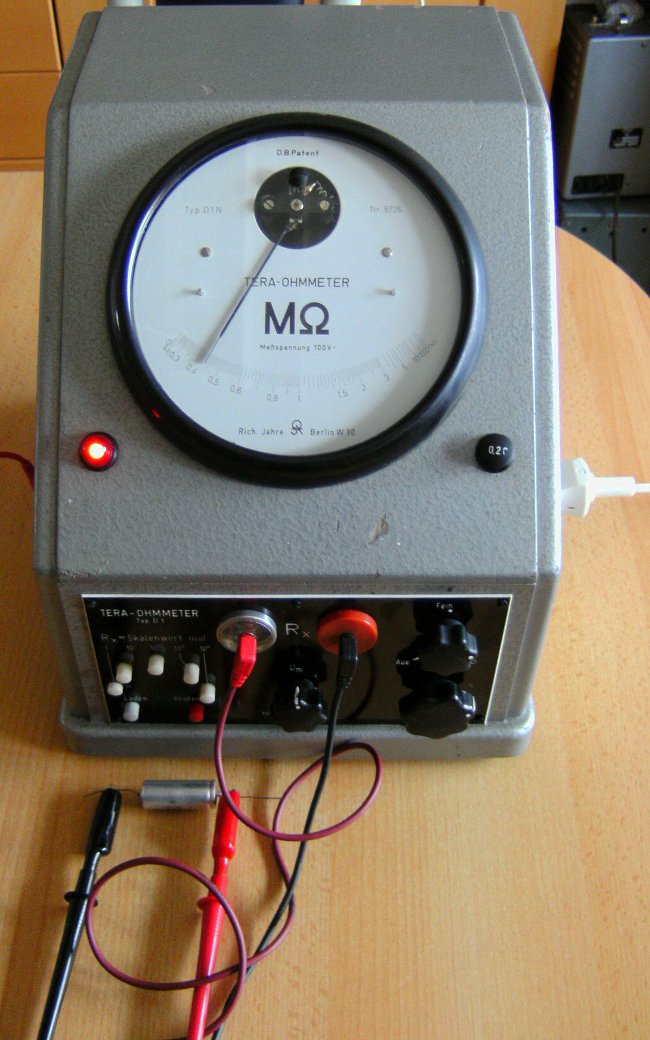

Das Teraohmmeter habe ich natürlich zu Mess.- u. Prüfzwecken verwendet. Auch Elkos sind von mir getestet worden. Die meisten hatten nach ein paar Minuten Isolationswiderstände von zig. M. Bei einigen ungebrauchten RFT Elkos von 1991 (Aufdruck) war ein ansteigen des Widerstandes Minutenlang erst nicht zu beobachten, der Widerstand stieg sehr langsam an. Die Messpannung beträgt ca. 100 V so das ich auf die Idee kam eine Formierung vorzunehmen. Die Sache dauert allerdings was, und ohne Aufsicht lass das nicht laufen. PS: Bei diesem Gerät ist der Minuspol rot und der Pluspol schwarz. Also keine Verpolung MFG Nobby

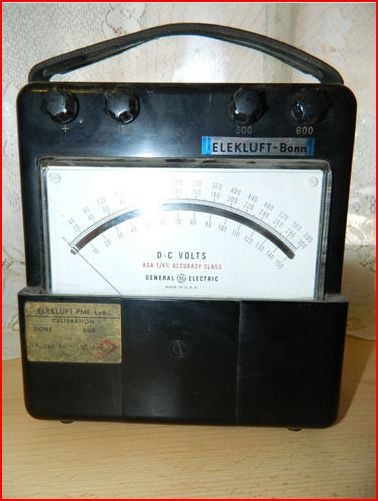

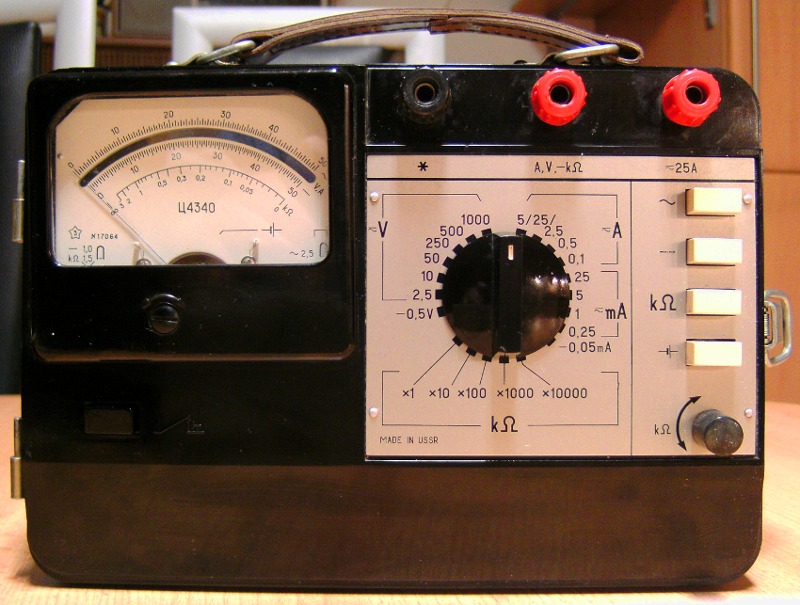

Na dann Säubern und loslegen. Auf dem Foto oben sieht der Trageriemen ja noch ganz gut aus, das lässt auf eine halbwegs Anständige, Standesgemäße Lagerung hoffen. Also keine Kellerassel oder Garagenfund. Leider ist die Feuchtlagerung oft ein fast K.O.
Bin ja seit längerem nach einem Tester für Kondensatoren am suchen. Ich hab da was in der Bucht gefunden an dem ich Interessiert bin. Leider kann ich den Hersteller nicht genau erkennen. Könnte was von Hameg sein aber ich kann es nicht genau erkennen. Vieleicht erkennt es jemand von euch und kann mir was dazu sagen ob es was taugt. Die Artikelnummer ist 230952516993
