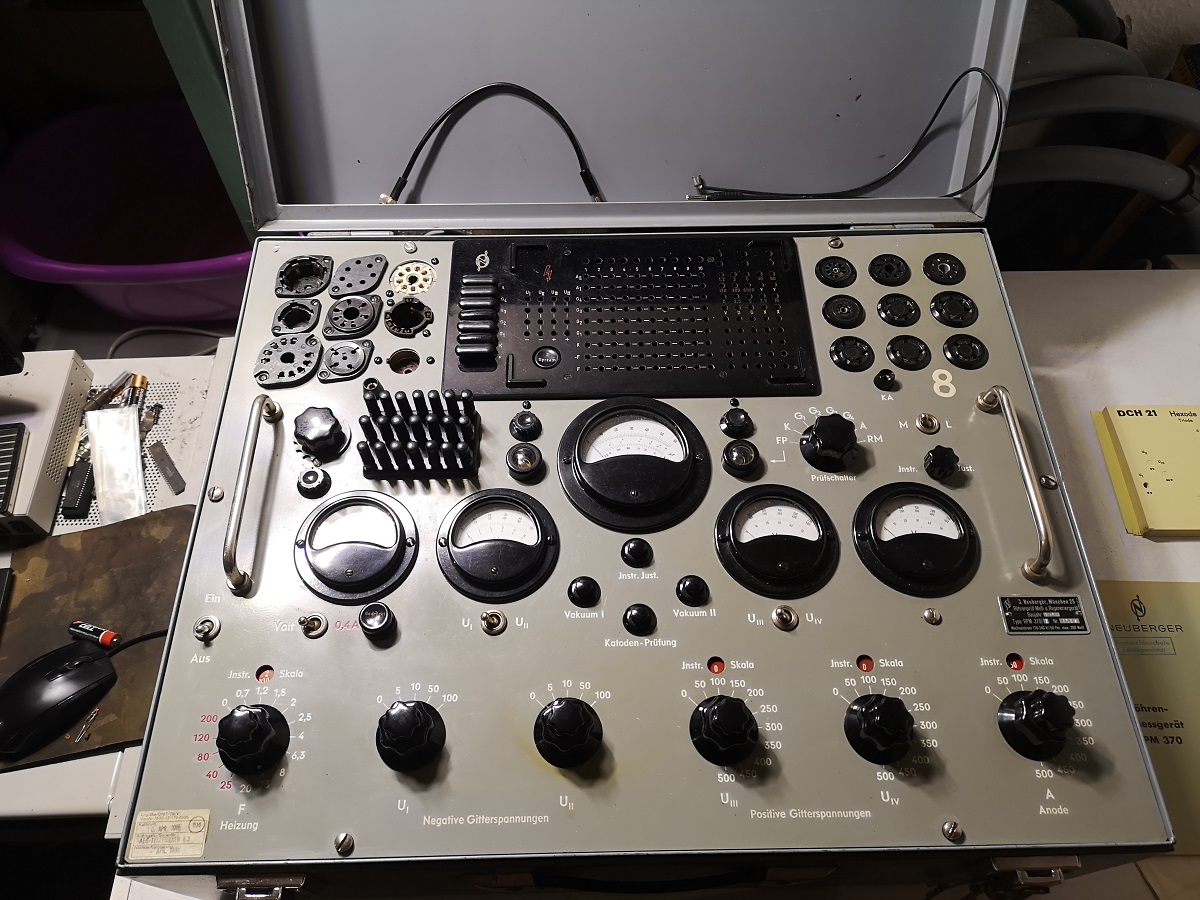

na prima! Hast Du nun auch eins Scheint vom BUND zu sein. Welches Baujahr ist es denn? (Typenschild). Ich denke du hast schon die zementierteren Pots mit der breiteren Schleiferfläche = besser. Hat deine Quelle auch Zusatzadapter im Programm (mit zusätzlichen Fassungen - soll es angeblich gegeben haben) mit dem 10-pol. Stahlfassungsstecker? Sowas suche ich noch.
EL156 und EZ150 kannst direkt stecken da der RPM370/1 eine 10-pol. Stahlfassung ja hat. Aber anscheinend gab es der Einfachheit halber zur Erweiterung auch einen Zusatzkasten mit weiteren Rö.fassungen z.B. für die Post F2a. F2a11 passt ja wieder direkt. Ich habe solch einen Zusatzkasten aber noch nie gesehen. Hätte ja sein können das bei deinem Kauf dieser dabei gewesen wäre. Ist ein schönes Modell. Ich mach mal noch kurzfristig Innenfotos von meinem Exemplar.

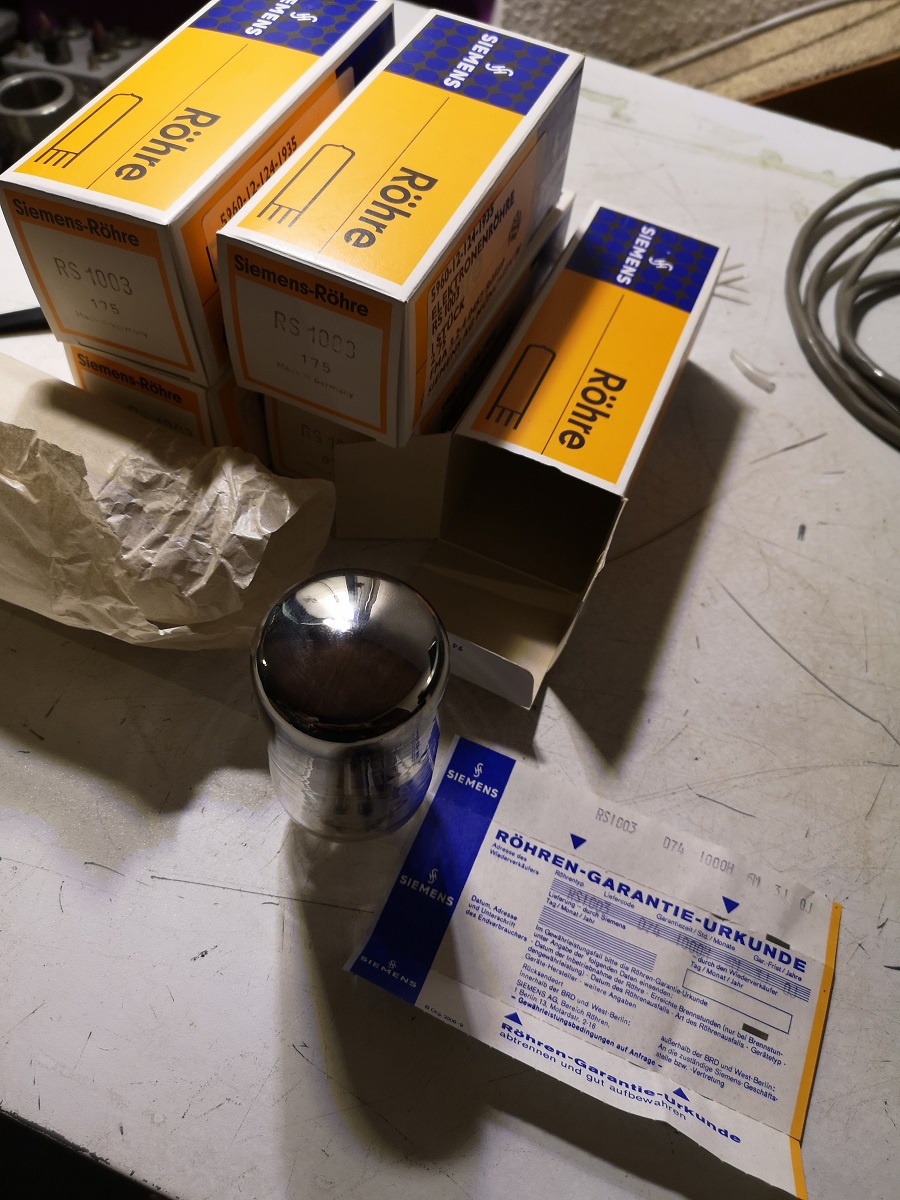

wenn du eine Fassung für die Treiberröhren brauchst kann ich dir helfen. bist du auch an einem SK1 ? (zu dem gehören sie, hier sinds 1003, die f2a mag der aber auch )
Drahtpoti für -UG1 , das vorhandene ist durch. 2 Elkos 100/400, 1 Elko 32/400 eventuell Gleichrichtersammlung -UG, da könnten 1N4007 zusammen mit einem Serien R rein. Es gibt Spannungshopser in der -UG, ich verdächtige da aber die eben erwähnten Elkos, die werden einfach erneuert. Da moderne Elkos klein sind kann man die einfach über die Potis löten und die alten abklemmen, so wird nix verbastelt.
Martin.M:eventuell Gleichrichtersammlung -UG, da könnten 1N4007 zusammen mit einem Serien R rein.
lG Martin
Hallo Martin,
ohh neee Martin!
Bei mir war auch die RGN 1064 oder G1064 für Ua durch damaligen Mangel oder zu hohen 2x Ri den man nicht mehr haben wollte durch 2x 1N4005 oder so ersetzt. Das habe ich wieder rückgebaut! Für deine Scoperöhren reicht das so wie es original ist. Bei fetten Leistungsröhren wie EL156 muss man halt etwas die Ua nachstellen, aber kein Problem. Wenn du regenerieren willst und voll braten musst - ok., aber mache ich mangels Röhren nie.
hallo Det, erstmal durchmessen was da los ist. Die -UG kommt nicht von den drei Röhren, die sind für die positiven Spannungen zuständig. Einer der drei Elkos leitend, das macht schon eher Sinn... lG Martin
