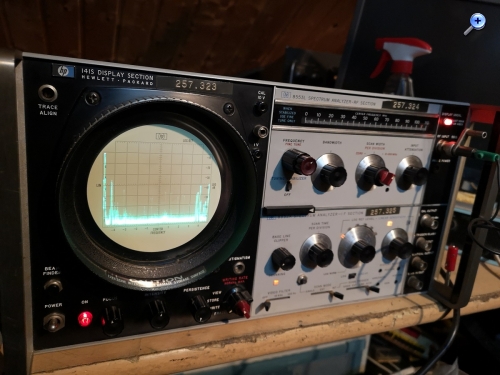

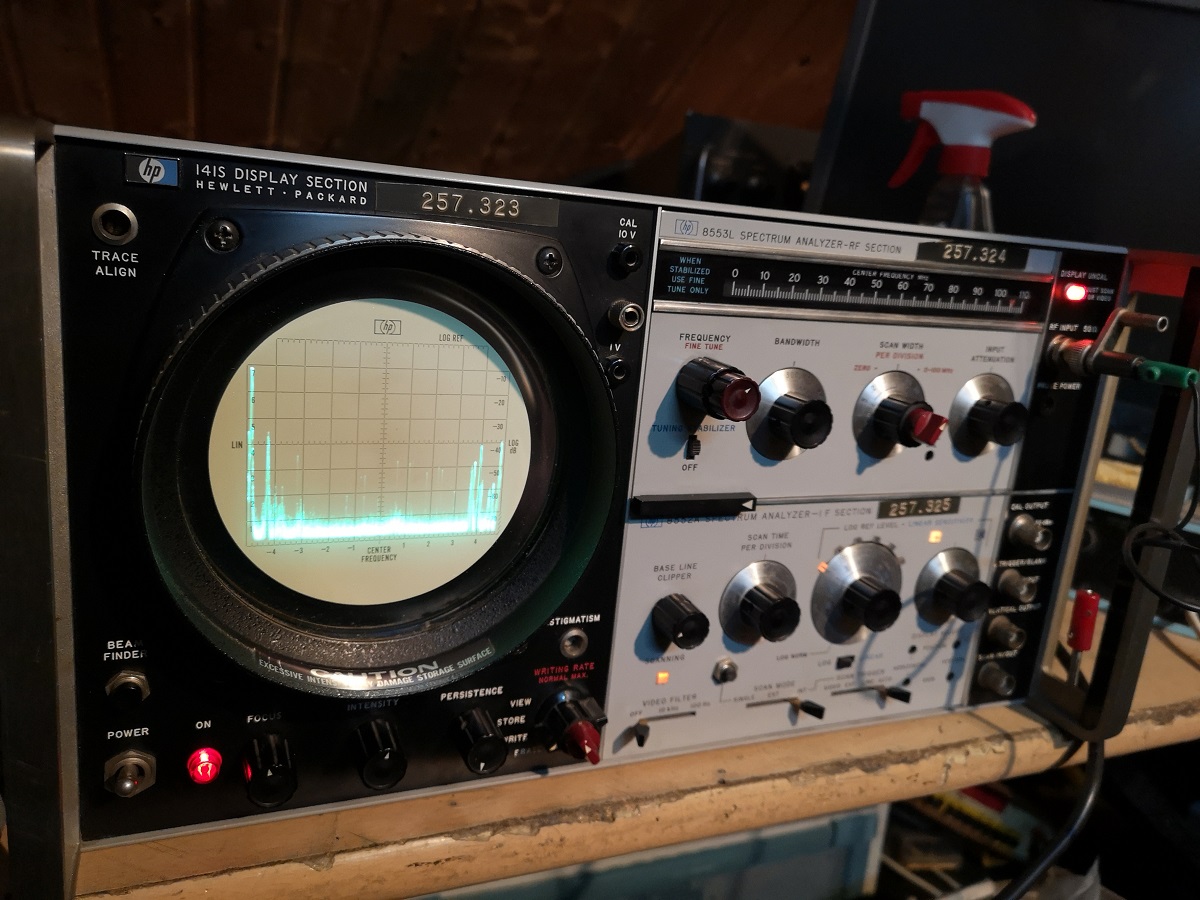

frisch restaurierter HP141s RF Spektrum Analysator, hier bestückt für 0-110MHz. Mit seinen 30kg gehört er zu den etwas dickeren Messgeräten.
Ihr seht hier einen Test bei dem er ein Messkabel als Antenne nutzt, über die volle Breite, bis etwa 30MHz sieht man allerhand, darüber wirds ruhig und ab 88MHz stehen die UKW-Sender.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Danke Martin, für das Zeigen von qualitativ hochwertigen Messgeräten!
Wenn wir von Spectrumanalysatoren sprechen, dann habe ich eine Bitte:
Wer kann mir an einen Spectrum-Analyzer Plug-in Type 5L4N von Tektronix helfen? Das Grundgerät habe ich bereits. Wird benötigt zur Erkennung der Harmonischen eines Sinus-Testtones. Hiermit sind Verzerrungen leichter zu beurteilen.
Habe schon in verschiedenen Fora eine Suchanzeige gesetzt, letztens auch in der Funkgeschichte GFGF, aber bis jetzt ohne Erfolg... Ich könnte mir Vorstellen, dass bei e-Bay USA sowas auftauchen könnte. Allerdings ist mir die ganze e-Bay Sache zu stressig, um ehrlich zu sein. In drei Jahren werde ich 80, hoffentlich...
Sollte einer von euch (DeBo z.B.) darüber stolpern, bitte mich benachrichtigen. Dafür wäre ich seeehr dankbar!
hierzulande ist das Forum indem die Teksammler zusammensitzen das www.wellenkino.de (meins ) dort könnte so eine Suchanzeige also eher zum Erfolg führen.
5L4N
5 das ist ein Tek der 5000er Serie, vermutlich 5103N, oder der schnelle 5403 bzw 5440. L Spektrumanalyzer Plugin 4 dürfte der untere sein also Audiobereich erfassen N das N sagt uns immer daß da kein Readout machbar ist, also keine eingeblendeten Messwerte.
Für diese Einschübe wird allgemein zuviel Geld verlangt. Selbst wenn sie einen Trackinggenerator an Bord haben (der ist eine Option und fehlt meistens) wär das was zu vorhast noch etwas aufwändig.
Es geht dir um die Harmonischen des Grundtons, wobei das doppelte, vierfache, achtfache, wirklich harmonische sind, währen das drei- fünf- und siebenfache disharmonische sind...
mit Hausmitteln kommt man dem bei wenn ein selektives mV Meter verfügbar ist, zusammen mit einem extrem klirrarmen Sinusgenerator, also einem Wien-Robinson. Bequem gehts mit Wobbelmessplätzen, zB Wandel+goltermann, Rohde+Schwarz UPA usw, die R+S kosten aber dann gleich richtig mehr.
@ Martin Danke für die Erklärungen zum Plug-in Tek 5L4N.
Bis jetzt habe ich mir zur Beurteilung eines vorhandenen Sinussignal im Audiobereich mit "Hausmitteln" geholfen:
Ein Tunable Band Pass Filter 1621 von Brüel & Kjaer wurde von mir "verbastelt", indem ich das Einstellpoti mechanisch mit einem Präzisions-Wendelpoti verkoppelt habe. Das (und eine stabilisierte Spannungsquelle) gibt mir eine Gleichspannung, die von der Einstellung des Filters abhängig ist. Diese gebe ich dann auf die X-Achse (= Frequenzeinteilung) eines Schreibers oder Scopes.... Das Ausgangssignal vom 1621 geht auf einen Breitband-Messverstärker mit integrirtem Lin/Log Konverter Philips PM5171 und dann zur Y-Achse.
@ Detlef Das ist aber sehr liebenswürdig, dass Du mir Deine Hilfe beim Suchen anbietest, wo ich dankbar gebrauch von machen will. Ich nehme via PM Kontakt mit Dir auf.
Die erwähnten HP Messgeräte sind mir eigentlich zu aufwändig, für meine Ansprüche....

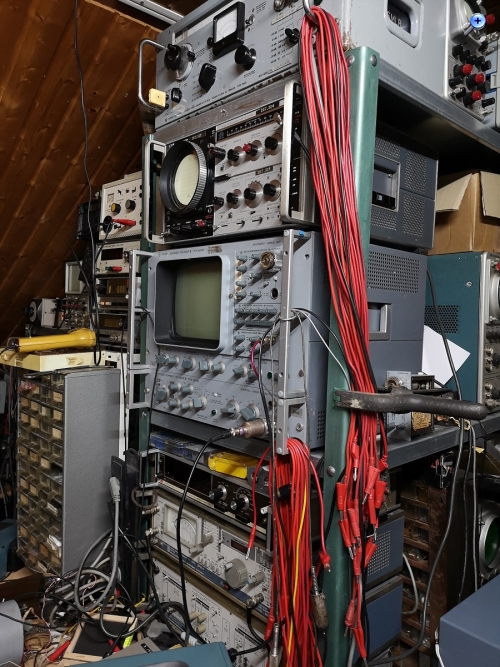

wenn man etwas drückt passt das (Radio+HF/NF-Tisch)
der Stapel nimmt weniger als 1/2 m². Leistungsmesssender 0,1-30MHz, Spec, Wobbelmessplatz HF, Voltmeter genau, Wobbelmessplatz NF mit selbstgebautem Schwerlastregal gestapelt, das ist keine Baumarktqualität.
wenn du nur NF-Messungen machen willst, geht das auch mit einem normalen PC mit Soundkarte (ist heutzutage ja Standard). Software gibt es in allen Varianten im Netz, und die Qualität der Messung ist für die meisten Anwendungen ausreichend, ausser du bist ein echter Hi-End-Fan, wo die dritte Nachkommastelle beim Klirrfaktor noch zählt...
durchgestimmt von 3 bis 110MHz, Antenne, ihr seht einen Bandabschnitt der sich verschiebt. Ab 6MHz findet man eine dieser leidigen Störungen, bis hinauf zu 25 geht das Gehoppel. Ab 88 kommen dann die UKW-Sender. Der kleine Film zeigt schön wie so ein Gerät das Rundfunkband betrachtet.
hallo alle, das Sammeln geht schon los, der alte HP bekommt nun einen weiteren Einschub dazu, damit kann er den gesammten Audiobereich darstellen. Das Modul beinhaltet auch einen Tracking Generator der syncron zur Abstimmfrequenz mitgesteuert wird. Frequenzbereich ist umschaltbar: a = 0-30kHz b = 0-300kHz (mit zutastbaren Marken alle 20kHz) lG Martin
