Hallo zusammen,

ein Blitzschlag hatte eine Überspannung in meiner hausinternen Telefonleitung erzeugt. Dadurch ist nun der Line-Eingang meines Faxgerätes Minolta Minoltafax 160 defekt. Deshalb kein Faxbetrieb mehr möglich. Übrigens geht noch der Eingang für "Telefon". Aber das Fax an sich funktioniert nicht mehr. Man kann es noch als Kopierer nutzen, weil Mechanik und Netzteil in Ordnung.

Auf der Hauptplatine sind am Line-Eingang für das Fax einige Leiterbahnen verbrannt. Die habe ich mit Draht repariert. Hat aber nicht geholfen. Verdächtig sind noch ein Optokoppler in der Nähe und eventuell noch ein paar andere Bauteile. Kann sein, dass auch Leiterbahnen innerhalb der Leiterplatte verbrannt sind. Dann ist jede Reparatur ausgeschlossen.

Falls jemand ein defektes oder funktionsfäiges Minolta Minoltafax 160 hat, bitte melden. Interessant sind Examplare, die tot sind. Dann ist es das Netzteil. Oder die Mechanik spinnt. Hauptsache die Hauptplatine funktioniert noch.

Ich hänge an dem Faxgerät. Ich hatte es anfang der 1990er Jahre als Freiberufler zugelegt und es sind viele persönliche Erinnerungen damit verbunden.











Viele Grüße Volker

Zuletzt bearbeitet am 05.09.25 07:28

Datei-Anhänge

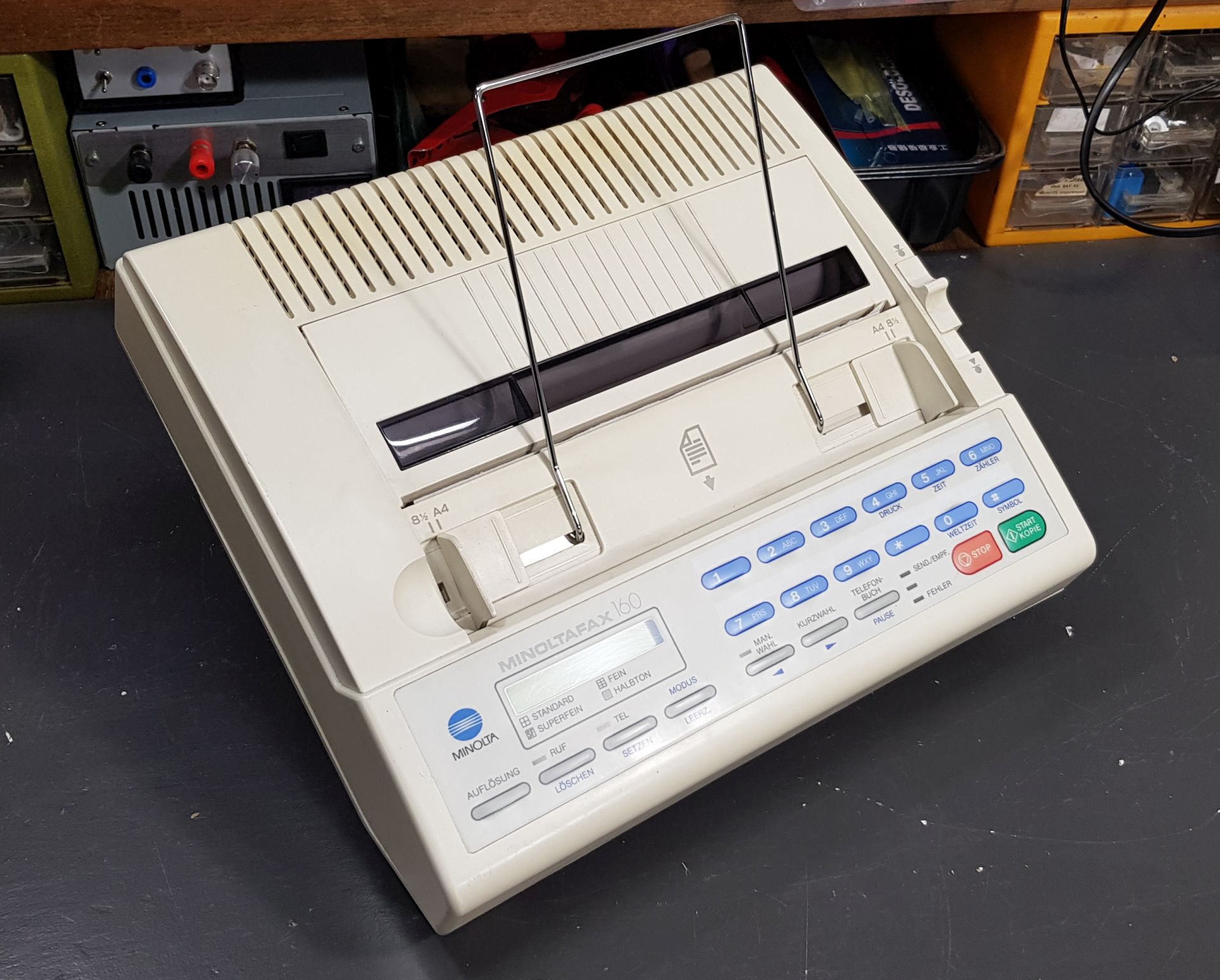

	Minolta Minoltafax 160.jpg (8x) Mime-Type: image/jpeg, 341 kB

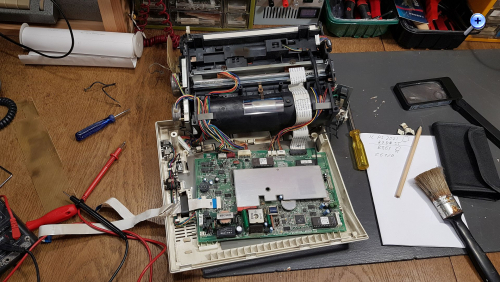

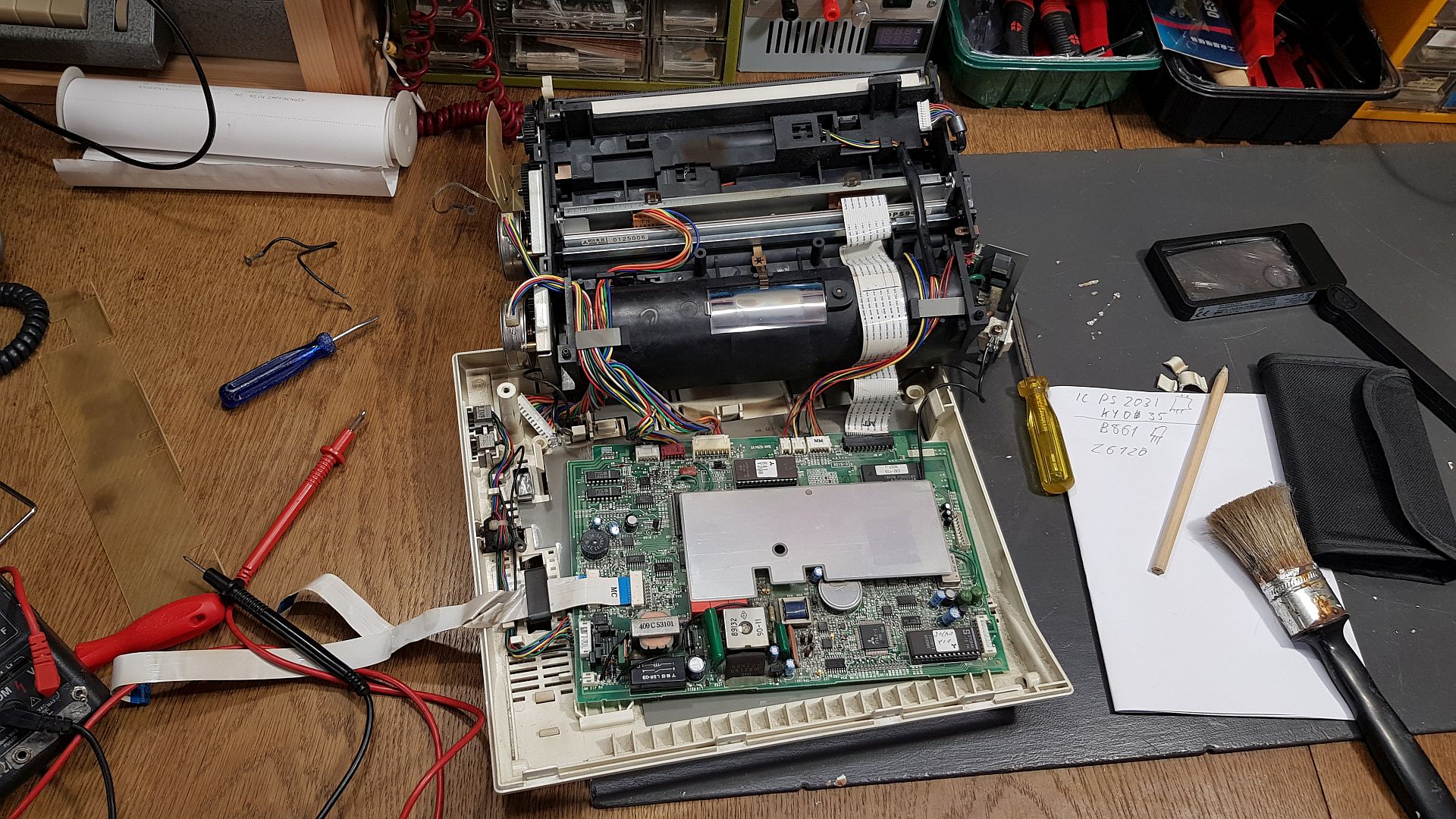

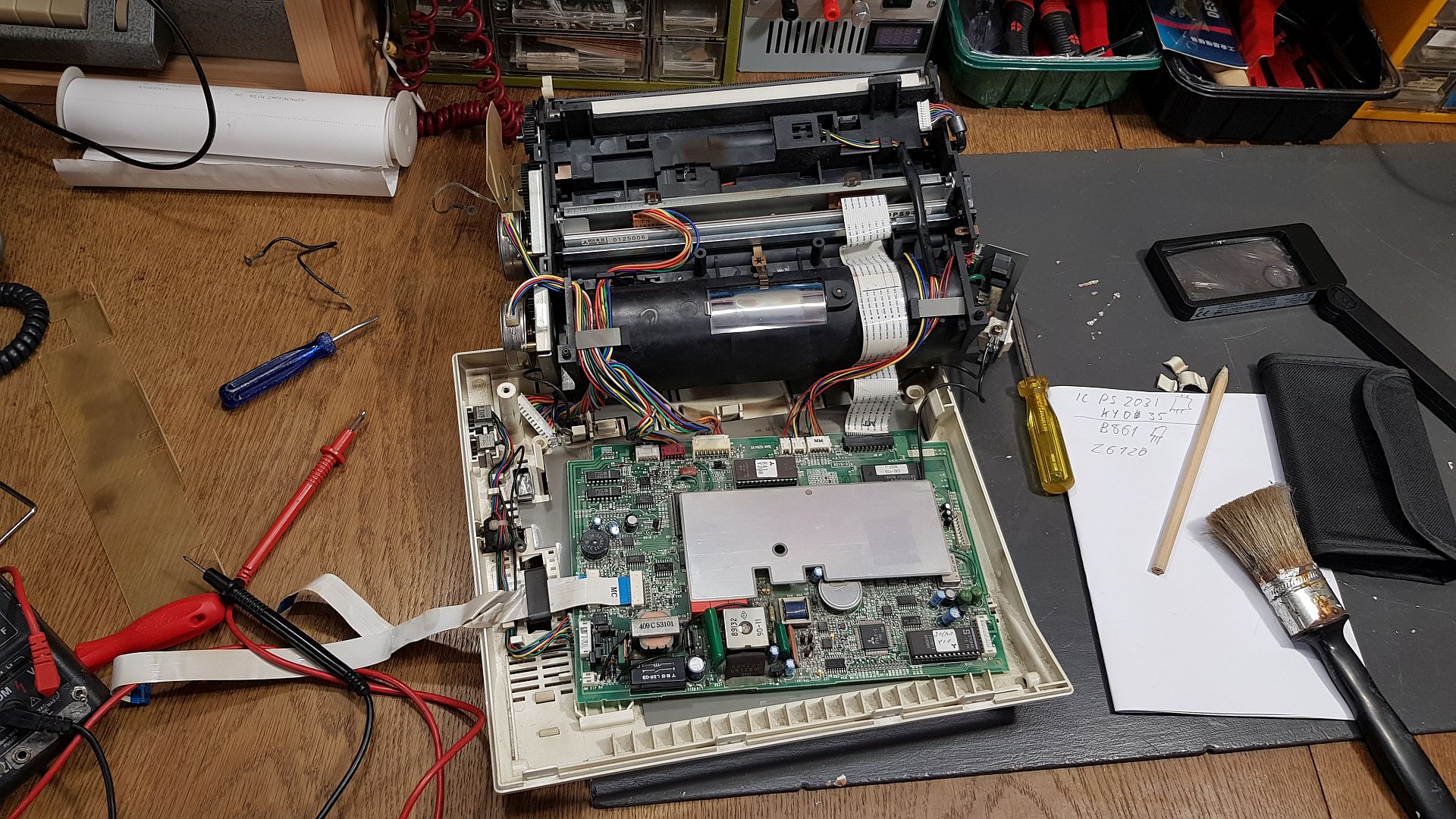

	Minolta Minoltafax 160 offen.jpg (8x) Mime-Type: image/jpeg, 535 kB

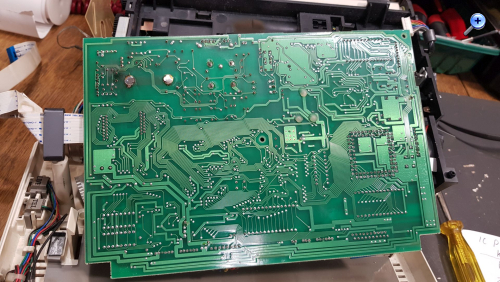

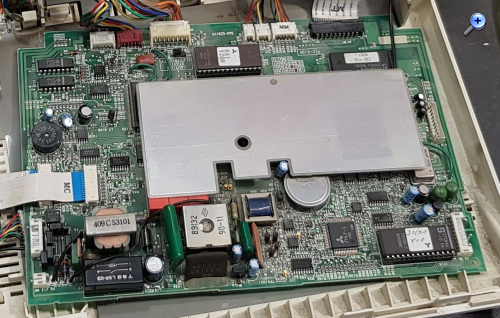

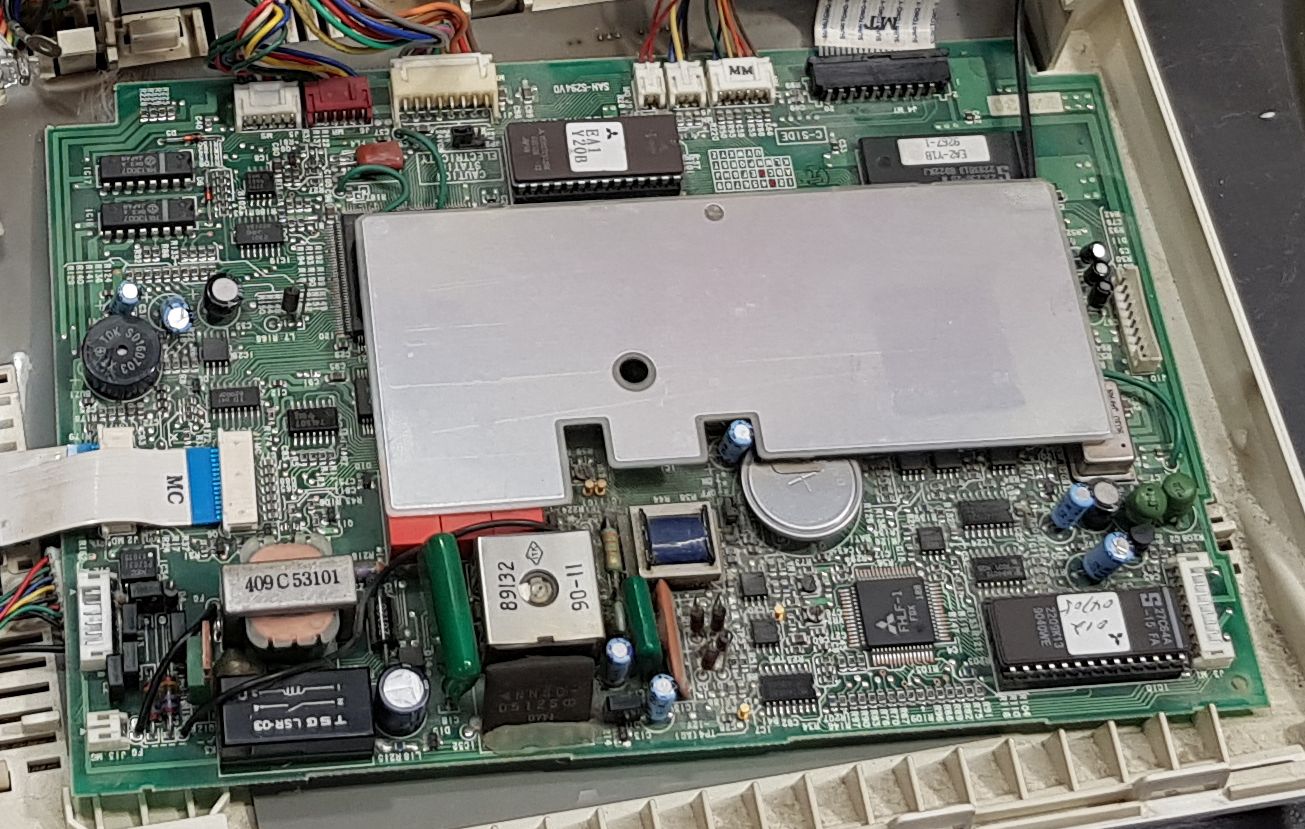

	Minolta Minoltafax 160 Hauptplatine Bestückungsseite.jpg (9x) Mime-Type: image/jpeg, 260 kB

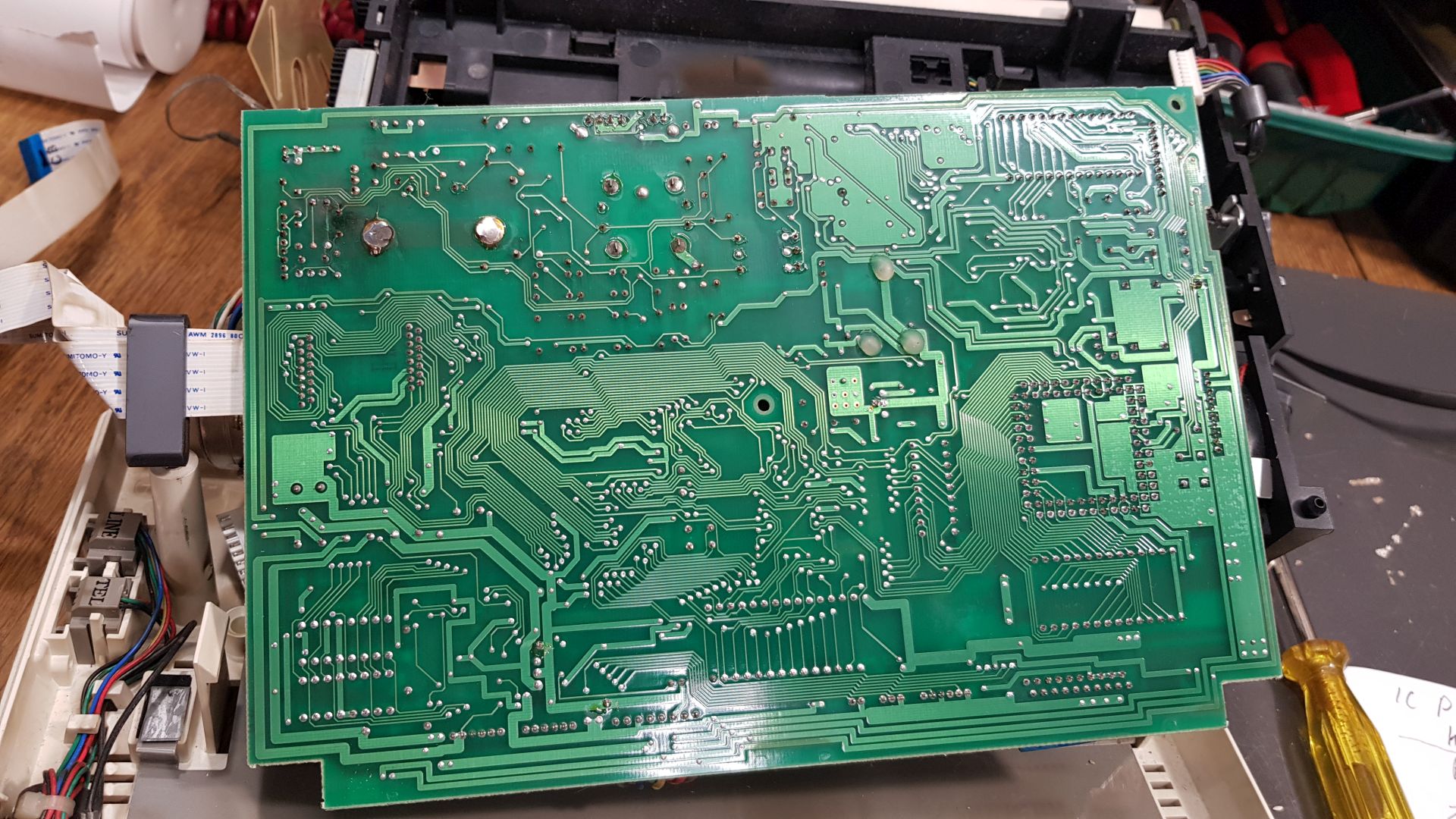

	Minolta Minoltafax 160 Hauptplatine Leiterbahnseite.jpg (8x) Mime-Type: image/jpeg, 451 kB

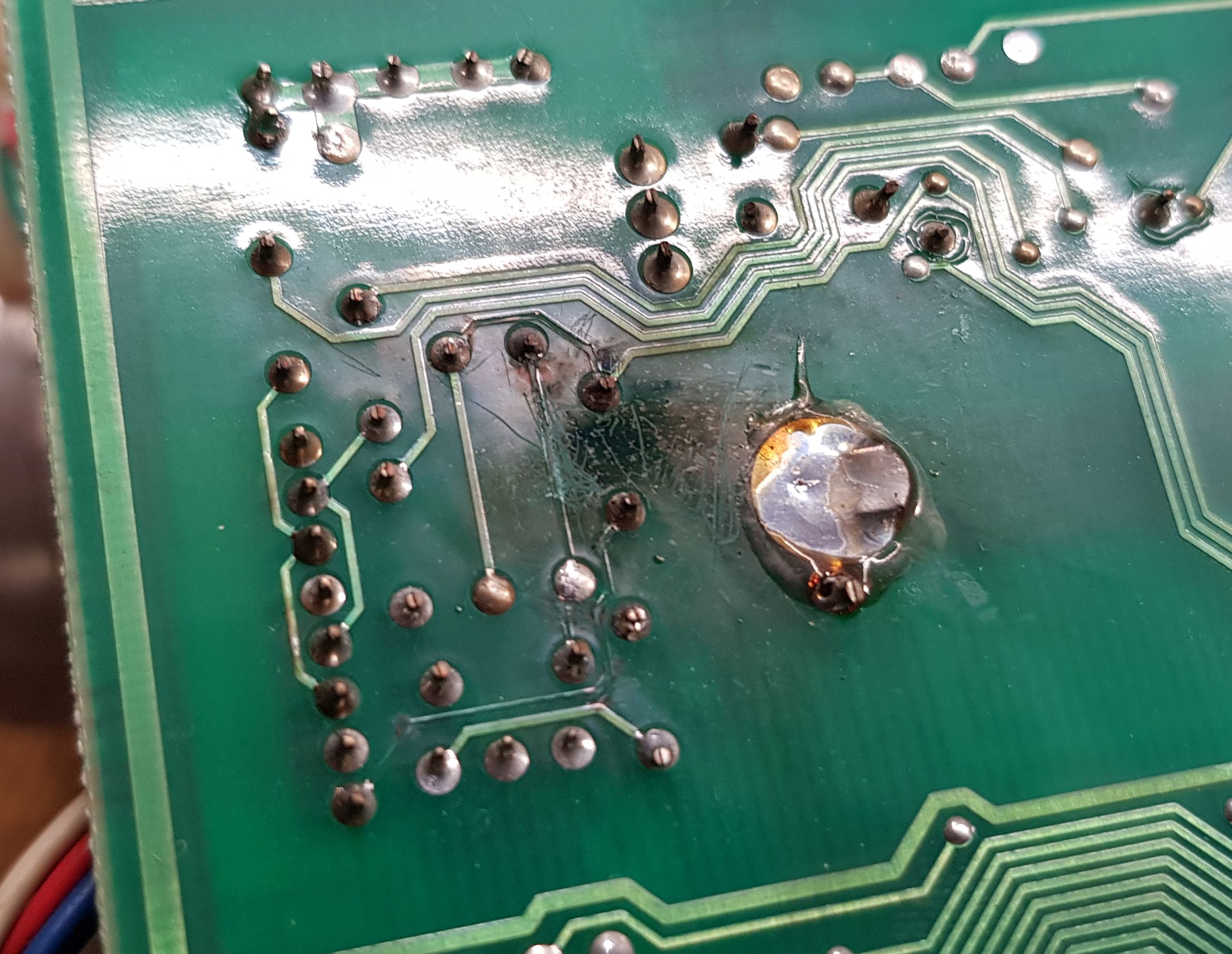

	Minolta Minoltafax 160 verbrannte Leiterbahnen.jpg (9x) Mime-Type: image/jpeg, 508 kB

Noch gefällt der Beitrag keinem Nutzer.

Hallo zusammen,

mir sind noch ein paar Ideen zur Fehlersuche gekommen. Ich nehme an, dass nur passive Bauteile betroffen sind. Ich werde mal auf den analogen Faxeingang La Lb etwa 20 Volt mit einem Vorwiderstand von etwa 600 Ohm einspeisen, um dann die Spannung verfolgen zu können. Ich habe dann die Hoffnung defekte Bauteile erkennen zu können. Leider gibt es keine Serviceunterlagen. Für weitere Ideen bin ich dankbar, bevor ich das Faxgerät wieder zerlegen muss.

Am Eingang befindet sich noch ein Optokoppler. Der könnte defekt sein. Dann gibt es zahlreiche Supressor-Dioden, die man zur Probe einseitig abknipsen sollte.


Viele Grüße Volker

Zuletzt bearbeitet am 06.09.25 18:01

Hallo HB9,

danke für die Tipps. Das motiviert mich die Reparatur anzupacken. Drücke mir die Daumen. Das Minoltafax 160 kann offenbar nur Impulswahl. Dafür ist ein Relais zuständig. Ich werde berichten.

Zum Glück habe ich bereits gelernt, wie man das Fax demontiert und wieder so zusammenbaut, dass es funktioniert. Nach dem Zusammenbau meldete das Fax ständig, der Papiereinzug wäre nicht verriegelt. Das hat mich eine zusätzliche Stunde Arbeit gekostet. Der Fehler lag an einem defekten Schalter, den ich schließlich einfach abknipste. Jetzt glaubt das Fax immer, der Papiereinzug sei immer verriegelt und ist einsatzbereit. Das macht aber nichts, wenn man es weiß.

Also, ich muss meinen Hut abziehen vor den damaligen Entwicklern der Elektronik, der Firmware und vor allen Dingen der Mechanik. Alles ist auf engstem Raum untergebracht. Die Entwicklungskosten kann man auf 500.000 bis 1.000.000 Dollar schätzen.


Viele Grüße Volker

Von Brother (hatten wir mehr als ca. 20 Jahre in der Firma in täglicher Benutzung), Philips usw. gab es auch kompakte Thermopapier-Faxgeräte mit Kopierfunktion. Eigentlich waren alle derartigen Faxgeräte kompakt.

Gruß

(Reflex-)Kalle
