Was Osziphänomene betreffen wird, werde ich Dich befragen. Hast Du irgendwelche Tips um mit dem Oszi üben zu können? Denn das PM 3212 will beschäftigt werden. Übrigens das Heathkit ist auch eines der Ergebnisse meiner Tauschaktionen.
Auch Dir und allen Anderen einen schönen Advent. Mikesch
hallo Mikesch,
diese Frage war hier im Forum längst überfällig. Wir werden im Themenbereich Oszilloskope mal ein Thema dazu aufmachen, Oszi von Null an, für Anfänger. Es würde hier im Thema das Röhrenvoltmeter um das es grade geht überrollen, das ist einfach zu umfangreich.
nette Grüße Martin
p.s. wenn du dir mein Avatarbild anschaust, das ist eine AM-ZF. Nimm dir ein Transistorradio und such sie dir, einmal mit Sender, und einmal ohne.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

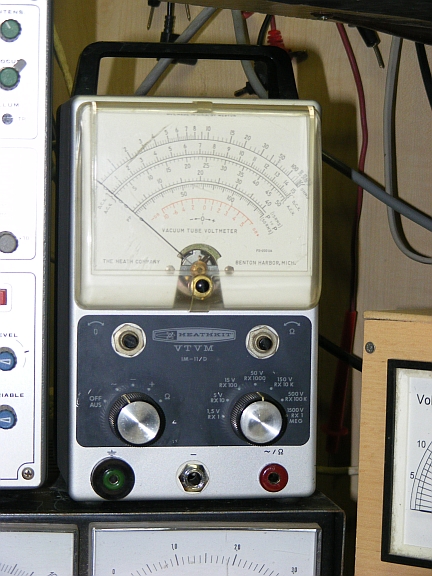

Das ist doch mal ein netter Zug, für Oszilaien extra ein Lehrthema einrichten zu wollen. Ich fühle mich bei Euch hier im Forum längst zuhause und so wohl wie mein Mikesch vorm Kaminofen. Übrigens der Hinweis auf eine Internetseite zur Abgleichung eines IM-18, kann auch für das IM 11 benutzt werden. Mein IM-11 habe ich damit abgleichen können. Man sollte bei Umschaltungen in den Messbereichen halt immer etwas warte, bis der Zeiger die Nullstellung erreicht hat. Die Anschlussbuchsen habe ich abgeändert, die festheraushängenden Messstrippen der Erde und des Wechselspannungstasters fand ich hinderlich. Wahrscheinlich war das IM-11 ein Bausatz und der Erbauer des Gerätes hatte die Strippen gleich im Instrument fest angeschlossen. Aber nun misst es genau !
hallo mikesch, dein gerät wurde als bausatz angeboten. was mich aber stutzig macht, im schaltplan ist der netztrafo nur bis zur netzspannung von 125 volt ausgelegt worden, hoffe das in deinem gerät ein trafo für unsere netzspannung werkelt, würde man sonst aber auch nach kurzer zeit riechen können! mfg harry
Das Gerätchen war zwei Tage geöffnet an 230 V zwecks Abgleichung angeschlossen. Es wurde nicht mehr als handwarm. Was hast Du für einen Schaltplan fürs IM-11.
puntomane:hallo mikesch, dein gerät wurde als bausatz angeboten. was mich aber stutzig macht, im schaltplan ist der netztrafo nur bis zur netzspannung von 125 volt ausgelegt worden, hoffe das in deinem gerät ein trafo für unsere netzspannung werkelt, würde man sonst aber auch nach kurzer zeit riechen können! mfg harry
