Für Schaltbild-Leser: Opta Saalempfänger 3505

Hallo zusammen,


für die Freunde des Schaltbild-Lesens hier die Kurzvorstellung des Opta Saalempfängers 3505 von 1949. Ein rückgekoppelter MW / Drahtfunk-Geradeaus-Audionemfänger mit Leistungs-Gegentaktverstärker und Fernbedieneinheit und drei Lautsprecher.

Ein Lautsprecher dient als Kontroll-Lautsprecher. Die Fernbedienungschaltung ist etwas eigenwillig und erfordert etwas Nachdenken beim Erkunden.

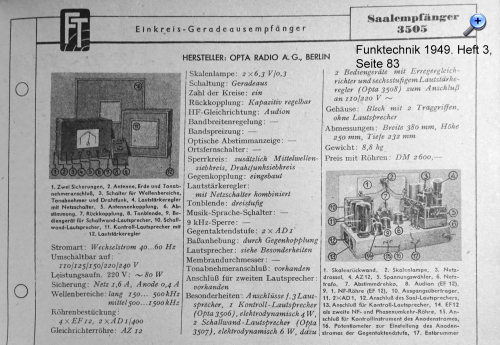

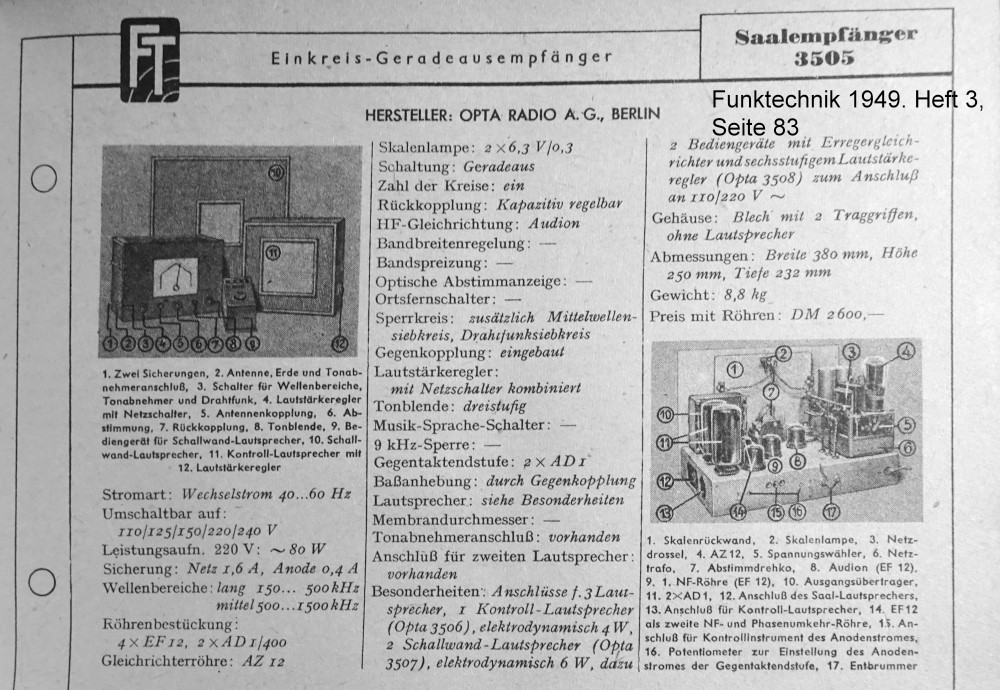

Das Datenblatt aus der Funktechnik weist die Besonderheiten auf, leider wird keine Angabe zur NF-Ausgangsleistung gemacht.

Ich vermute, dass der Endstufen-Ausgangstrafo auf 100 Volt ausgelegt ist, um die lange Leitungen zu den Lautsprechern zu ermöglichen, diese haben dann noch mal eigene Anpasstrafos. Dadurch wird auch etwas Leistung an den Lautsprechern verloren gehen.

Viel Spass beim Schaltungs-Analysieren ...

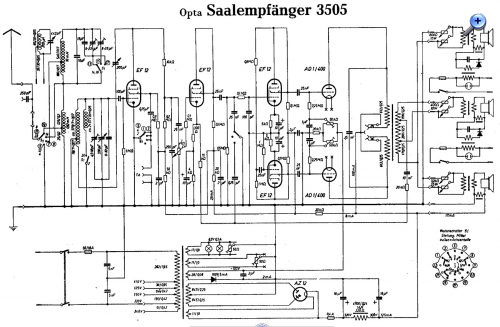

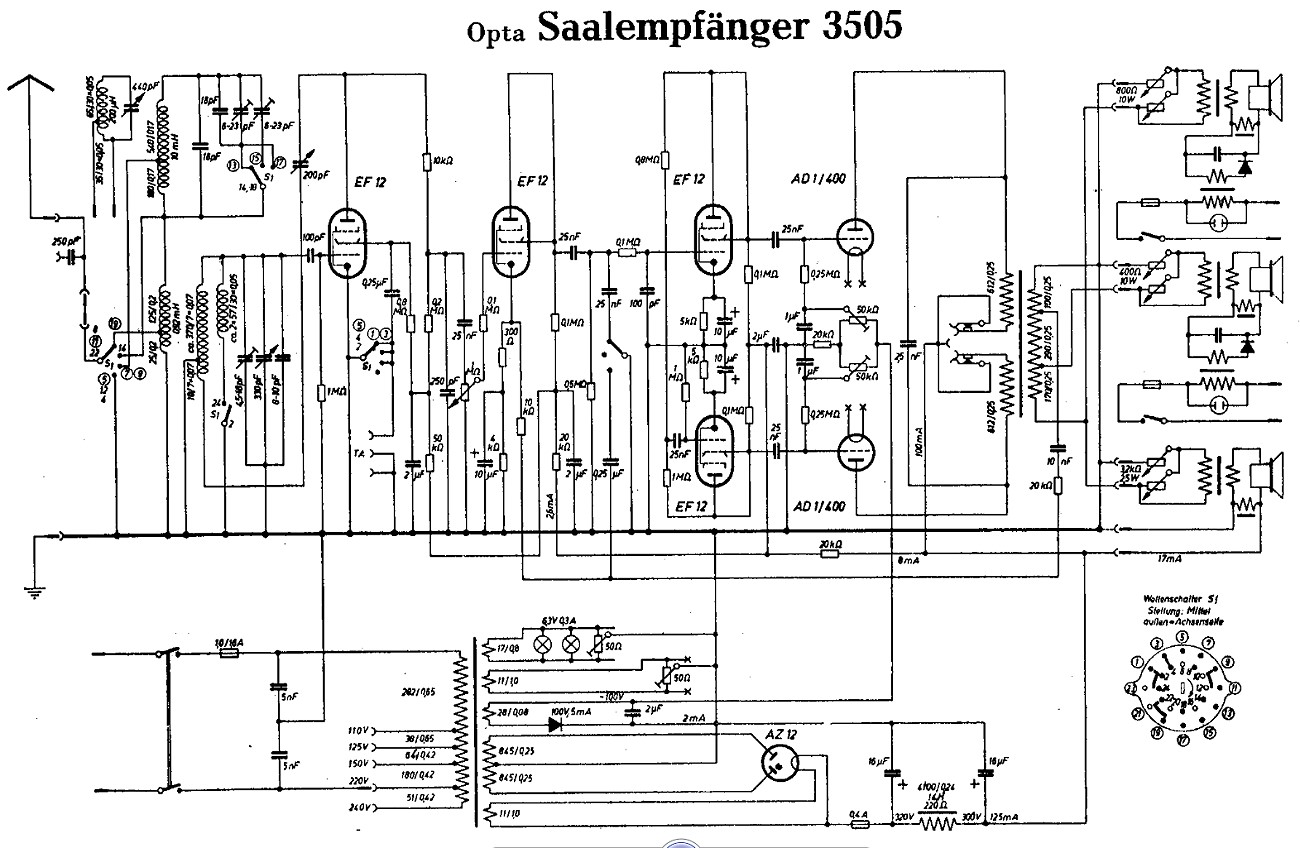

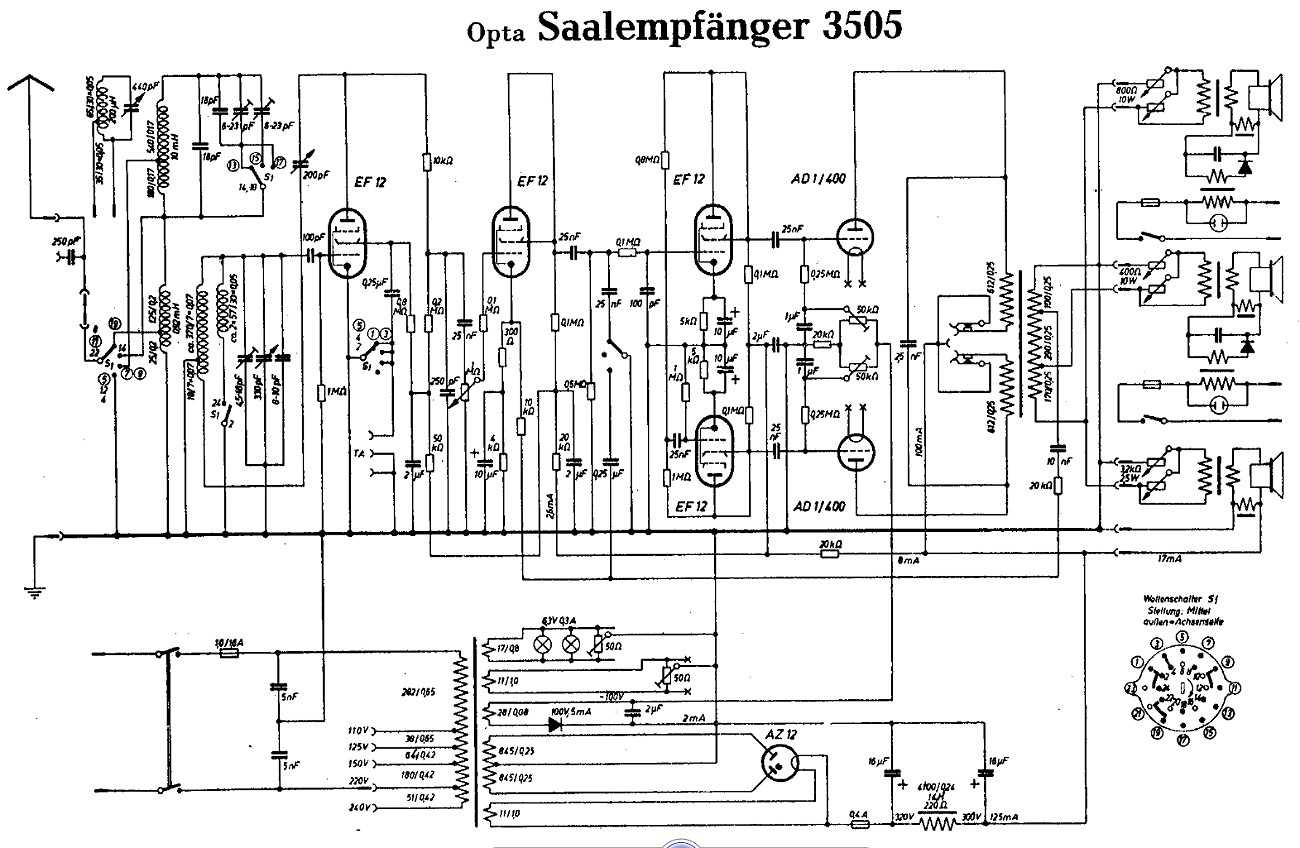

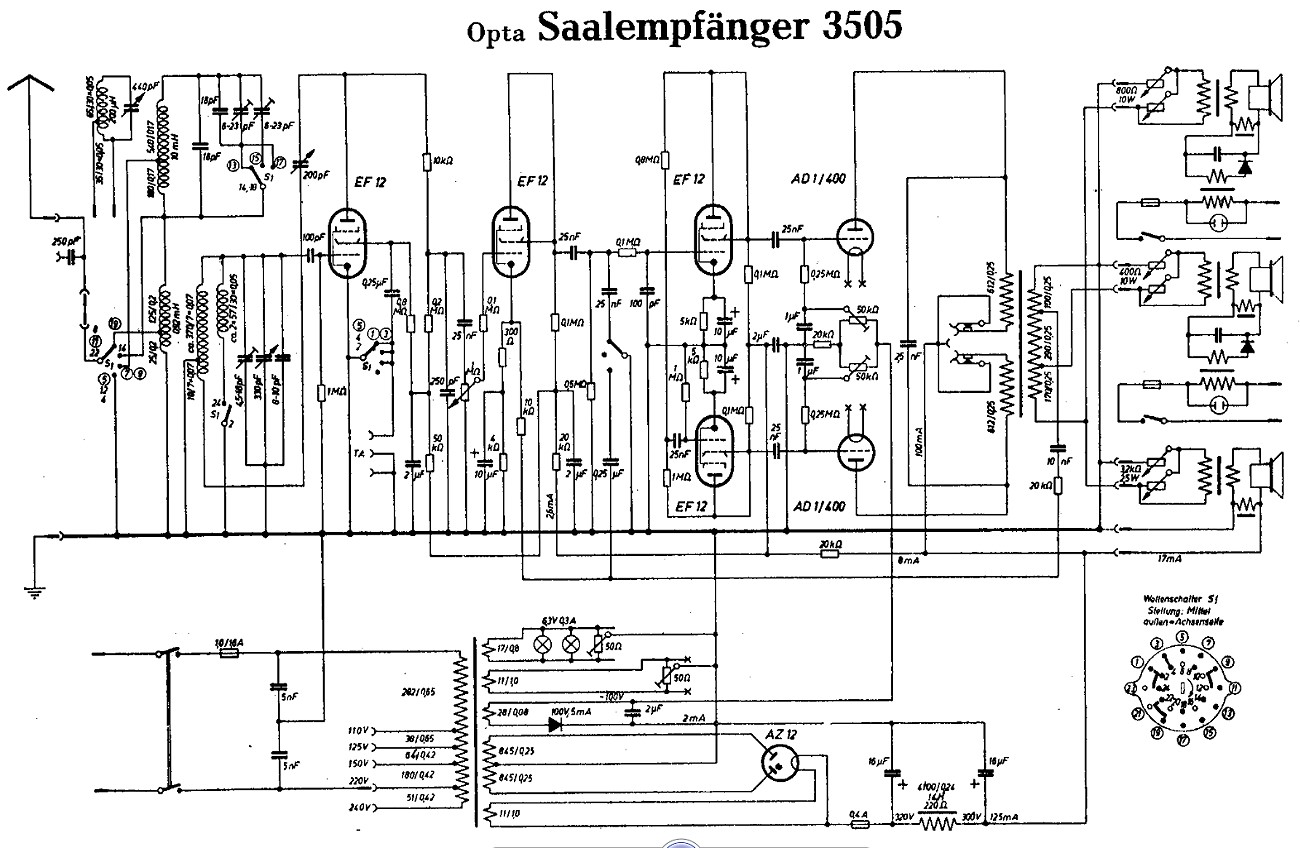

Für beste Darstellung Schaltbild-Thumbnail unter dem Beitrag anklicken.


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
