Hallo Bernhard. Ich habe Ihren Beitrag hier noch einmal als Reparaturbeitrag eingestellt.
Text von Bernhard WGF. Ich habe jedenfalls alle Arbeiterfahnen gewechselt und auch die russischen Alu-Elkos. Der Ozean 214 (Okean 214) spielt jetzt erstmals tadellos auf allen AM Baendern mit voller Lautstaerke. Auf UKW am Signalgenerator ist er aber sehr sehr leise. Am Tuner (Pin 1) liegen auch nur 4.12 V an. Diese Spannung kann ich bis R51 auf der ZF Platine nachmessen, danach sind die Werte fü’r mich nicht mehr im Schaltplan nachvollziehbar. Ich finde z.Bsp. keinen VT18 usw. Sollen dies die kleinen gelben Bauteile in Kondensatorgroesse mit den 3 Beinen sein? Das sind doch keine Transistoren oder?
Diese orangefarbenen Dreibeiner (KT315) sind Siliziumtransistoren, NPN. Der Transistor VT18 sitzt rechts unten in dem gestrichelt eingerahmten Schaltungsteil. Danke für die Schaltung.
Leider ist der Schaltplan nur im Zusammenhang zu verstehen, deshalb hier kein Auszug sondern ein Verweis.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
01.09.16 14:33
BernhardWGF
nicht registriert
01.09.16 14:33
BernhardWGF
nicht registriert
Re: Russischer Empfänger Radio Ozean 214 (Okean 214)
Guten Tag,
den UKW-Fehler habe ich jetzt gefunden. Es war ein Rohrkondensatorer auf der ZF-Platine der einseitig keinen Kontakt mehr hatte. Das Geraet spielt jetzt mit einem Umsetzter auf 65 - 74 MHz sehr gut in FM. Gestern Abend hatte ich mit dem Ozean 214 bereits die AM-Baender abgehoert. Mit den Russen hoert man das Gras in Uebersee wachsen! Auch die abendliche MW war dicht an dicht mit Auslands- und Piratensendern gefuellt. Ich moechte fast sagen die russischen Geraete waren denen im Westen was den AM-Empfang angeht oft ueberlegen. Wahrscheinlich war man geografisch als Flaechenland mehr auf AM Empfang angewiesen wie wir im Westen. Ungewoehnlich ist auch die Bedienung. Frequenzanzeige in Wellenlaenge, tiefe Frequenzen rechts auf der Skala, gut gab es bei uns im Westen auch. Kurios, eine gedrueckte Taste bedeutet das die Funktion (oder das Radio) ausgeschaltet ist! Was wollte man damit bezwecken?

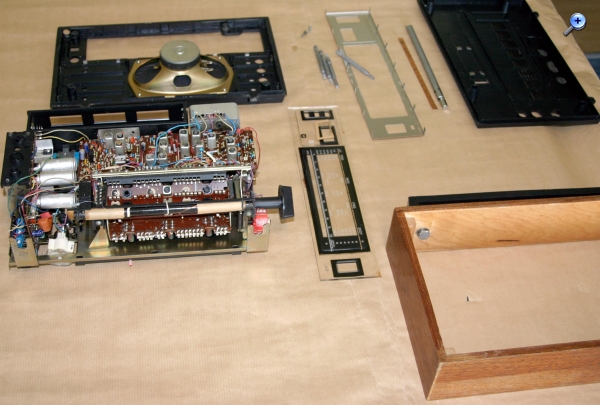

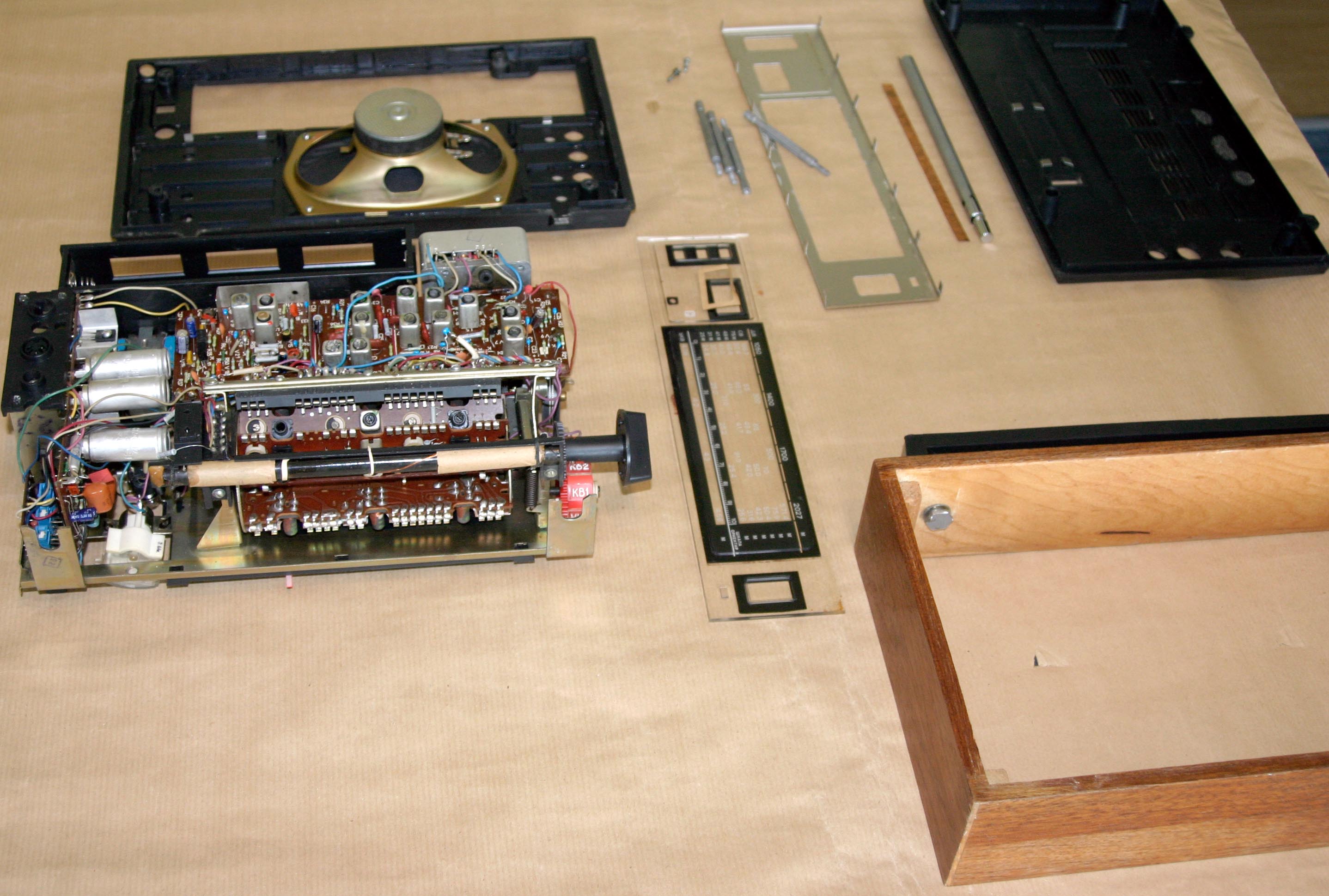

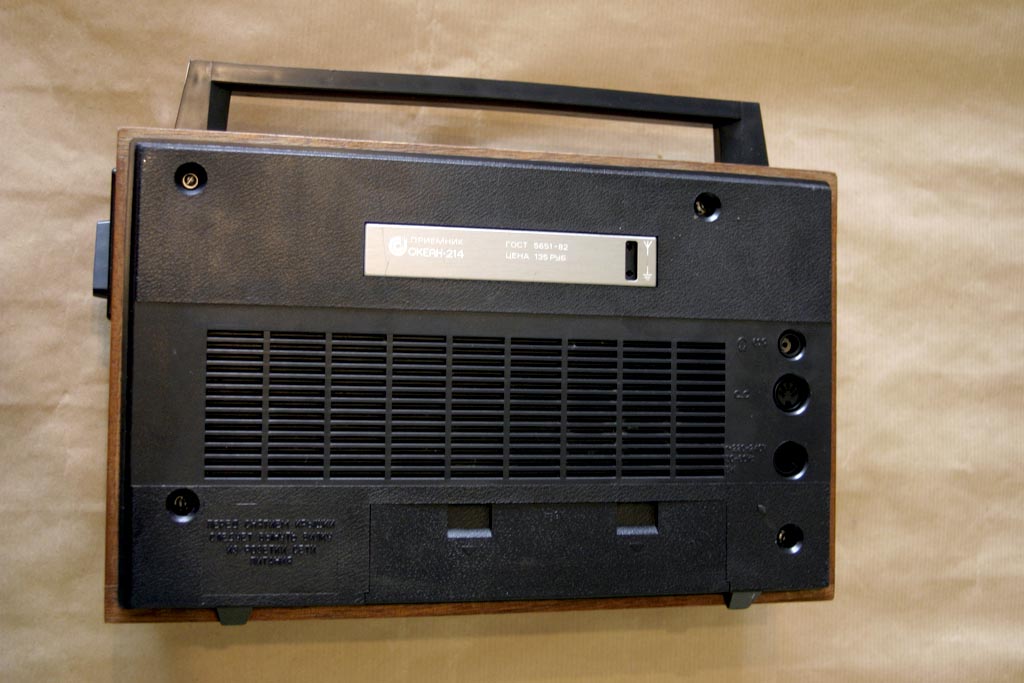

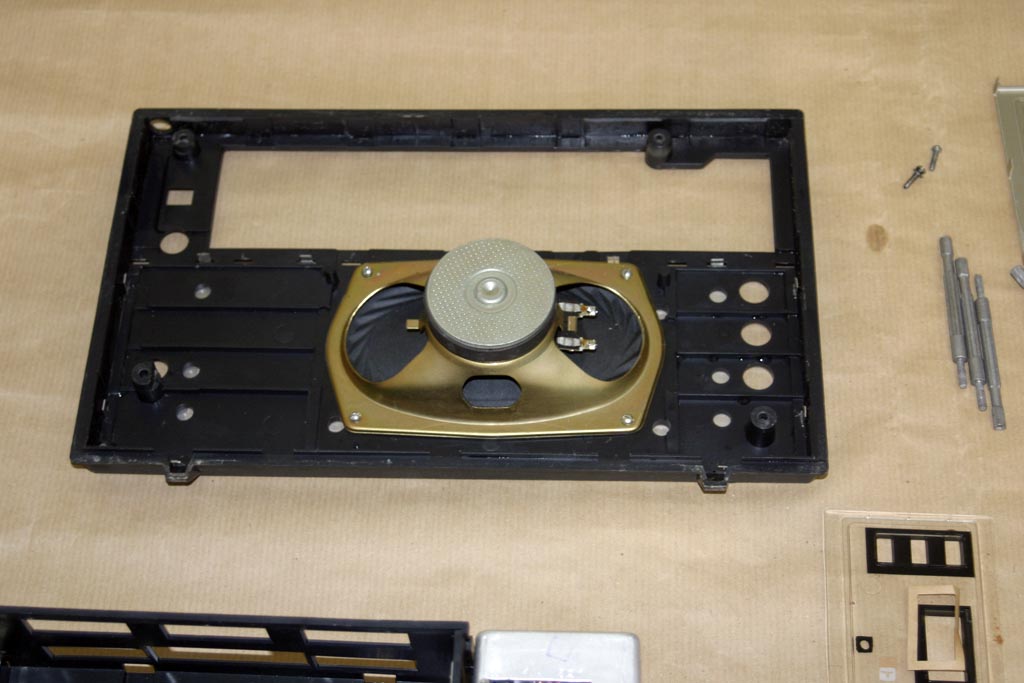

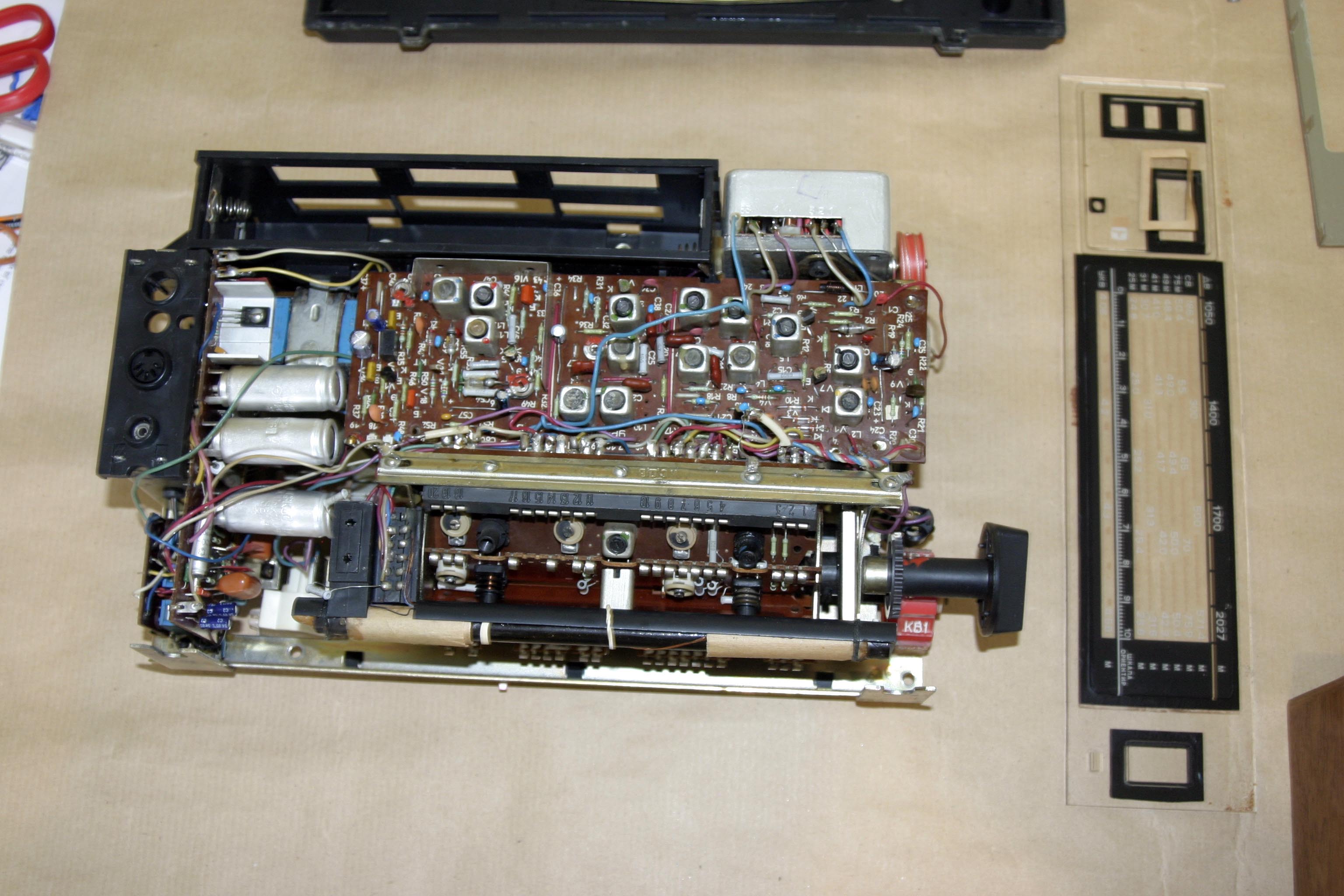

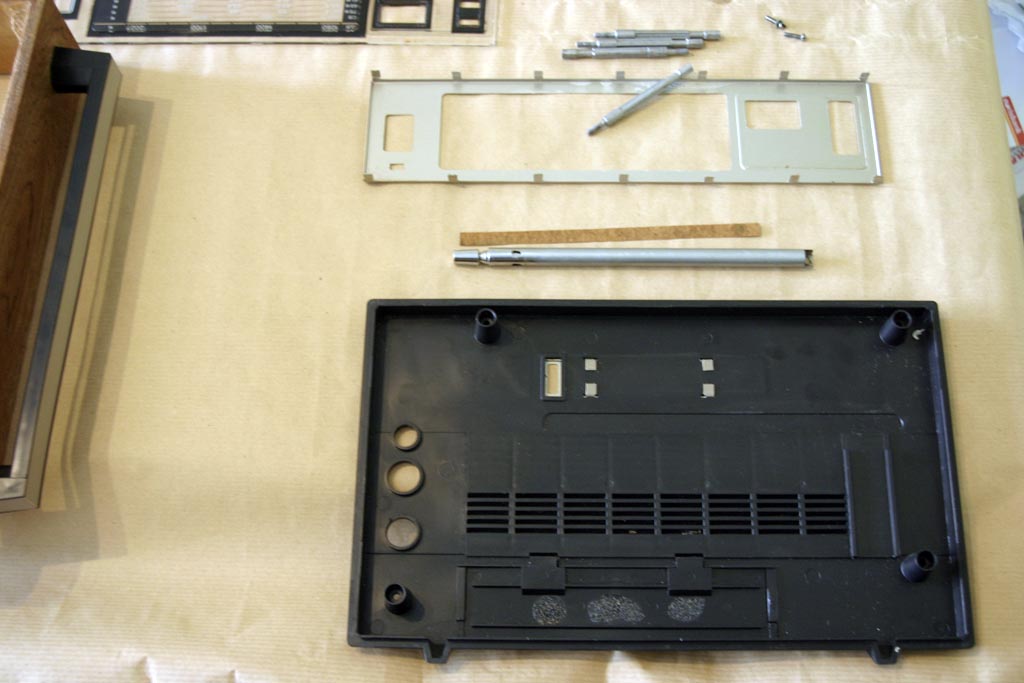

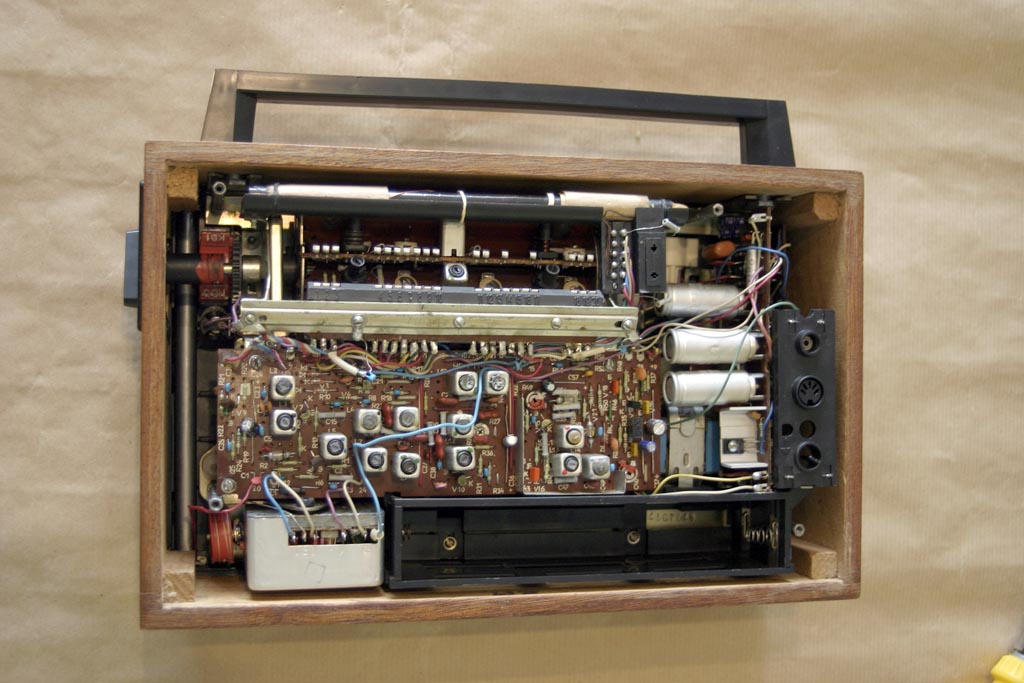

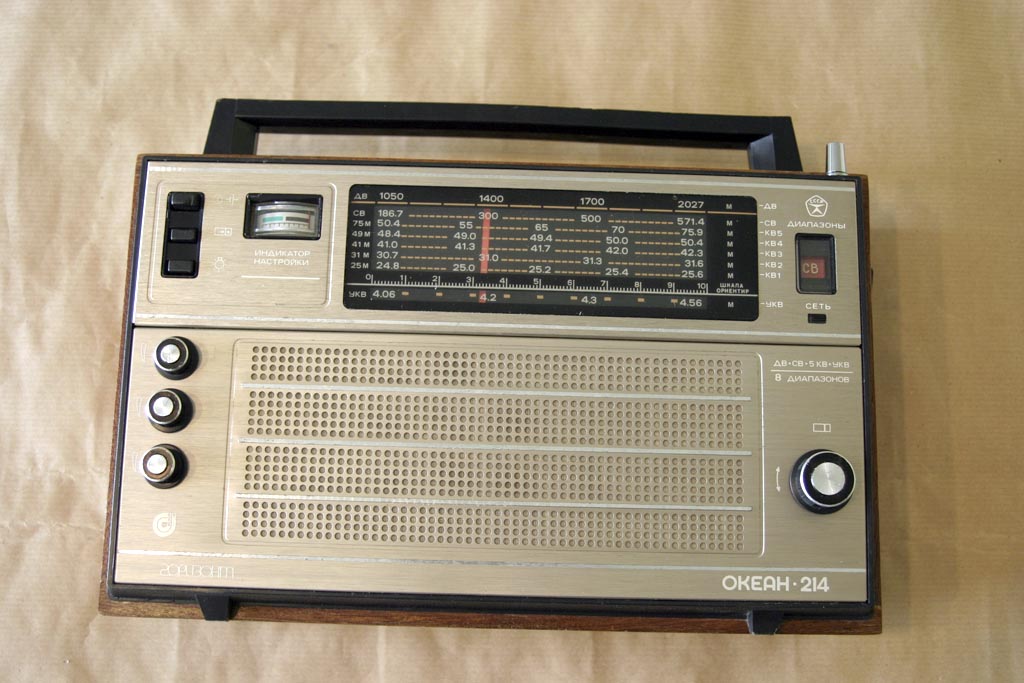

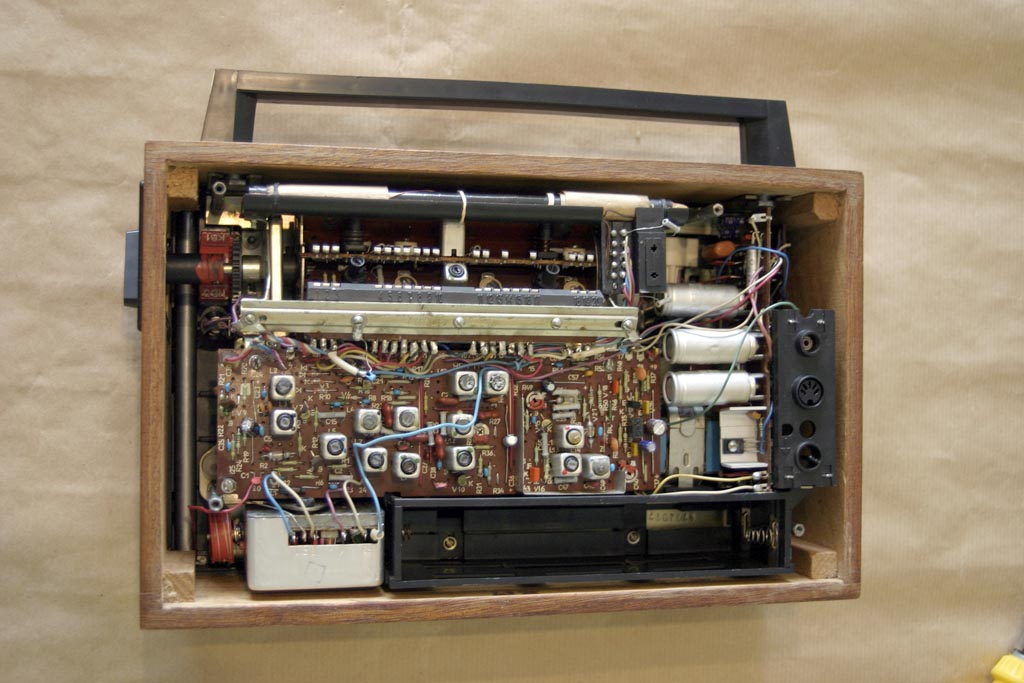

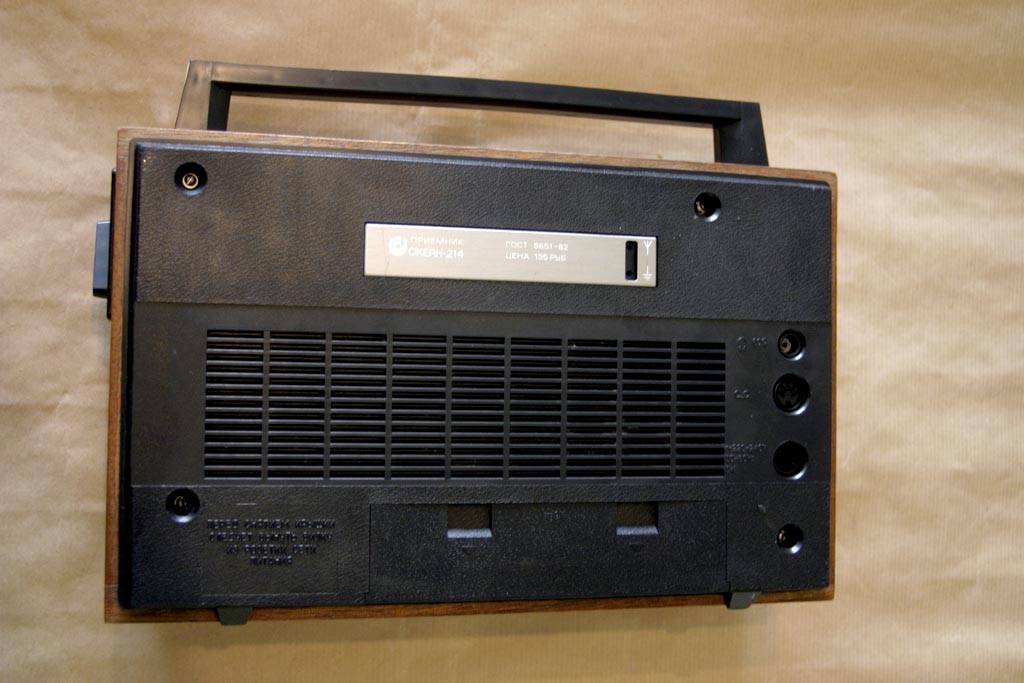

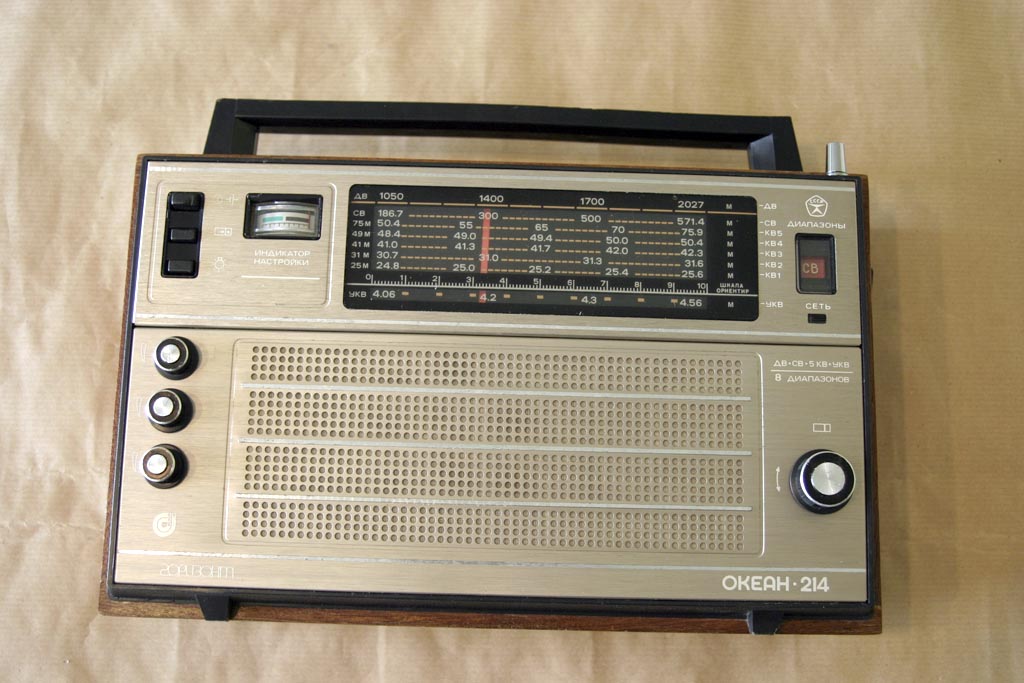

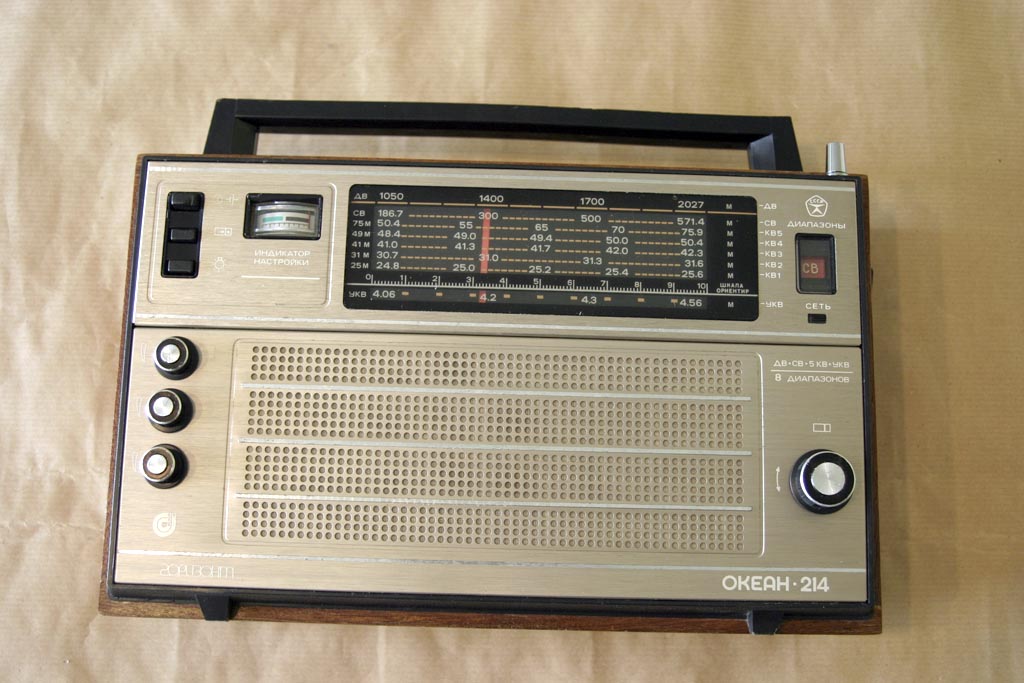

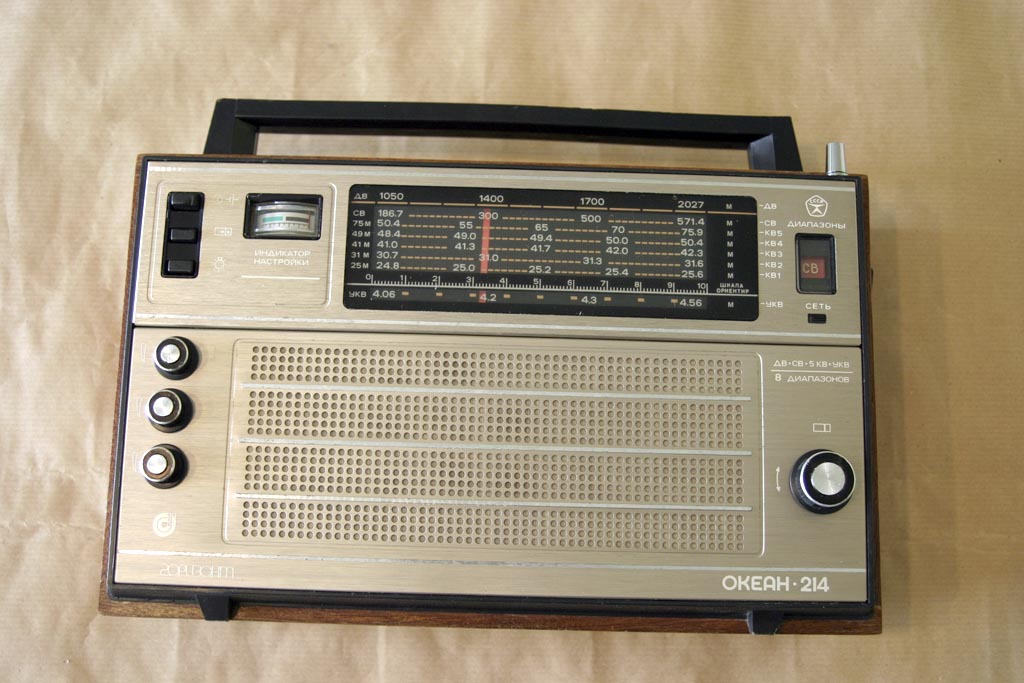

Ein paar Bilder (vielleicht auch fuer das Museum folgen).
Re: Russischer Empfänger Radio Ozean 214 (Okean 214)
Guten Abend,

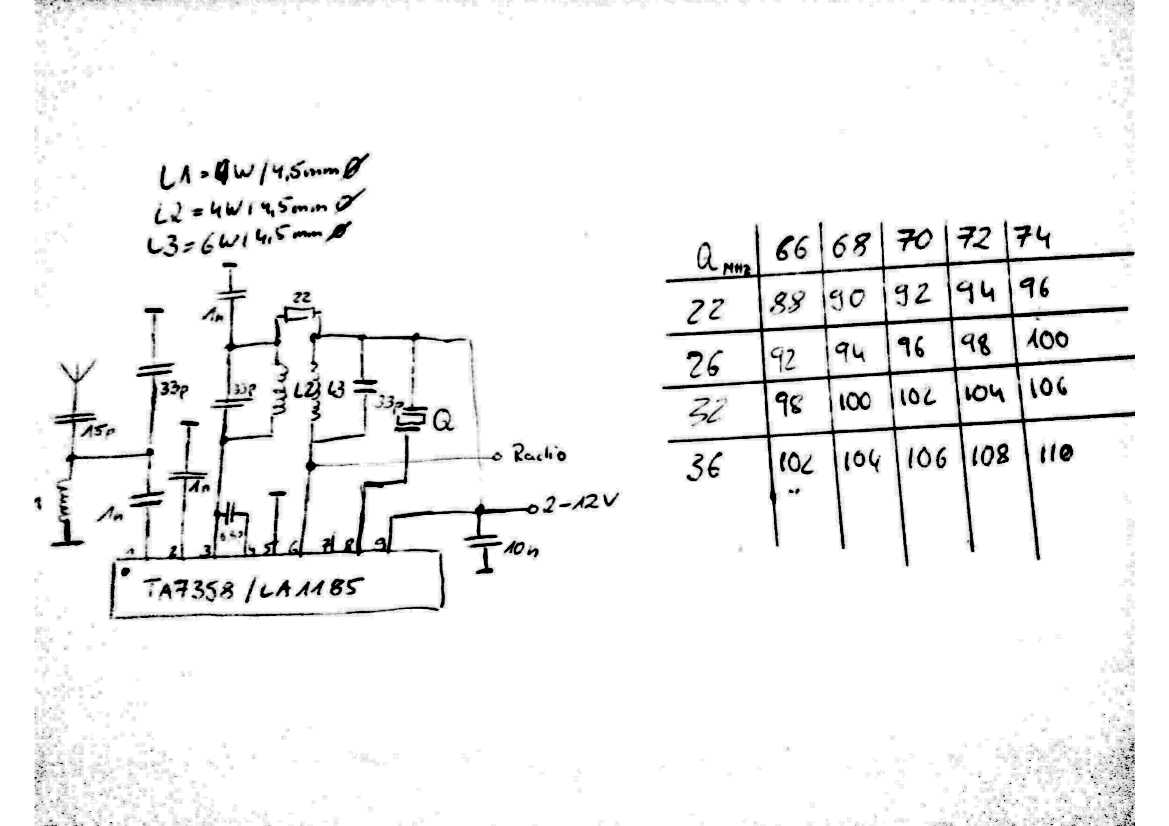

zum Gerät kam die Frage auf wie ich den UKW Empfang realisiert habe. Der Ozean 214 verfügt nur über einen hier nicht üblichen Bereich von 66 bis 74 MHz. Mit einer einfachen Mischerschaltung ziehe ich jeweils 8 MHz breite Bandteile aus dem Bereich 88-108 MHz auf 66 -74 Mhz herunter. Ich habe die Konverterschaltung aus dem Gerät skizziert, hoffentlich fehlerfrei.
