Re: Mehrstufen-Bandbreitenreglung beim Saba 442WLK von 1936
Hallo Rainer,
Zitieren:Hallo Christian "Airwaves",
kannst Du Angaben über die KW-Bereiche machen?

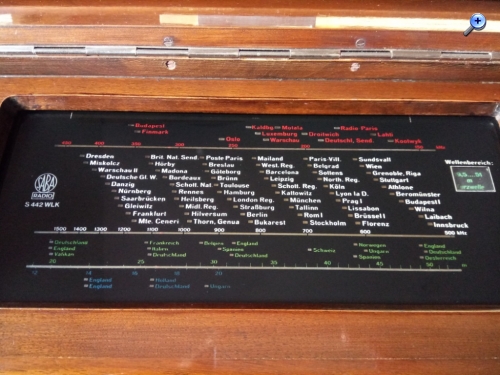

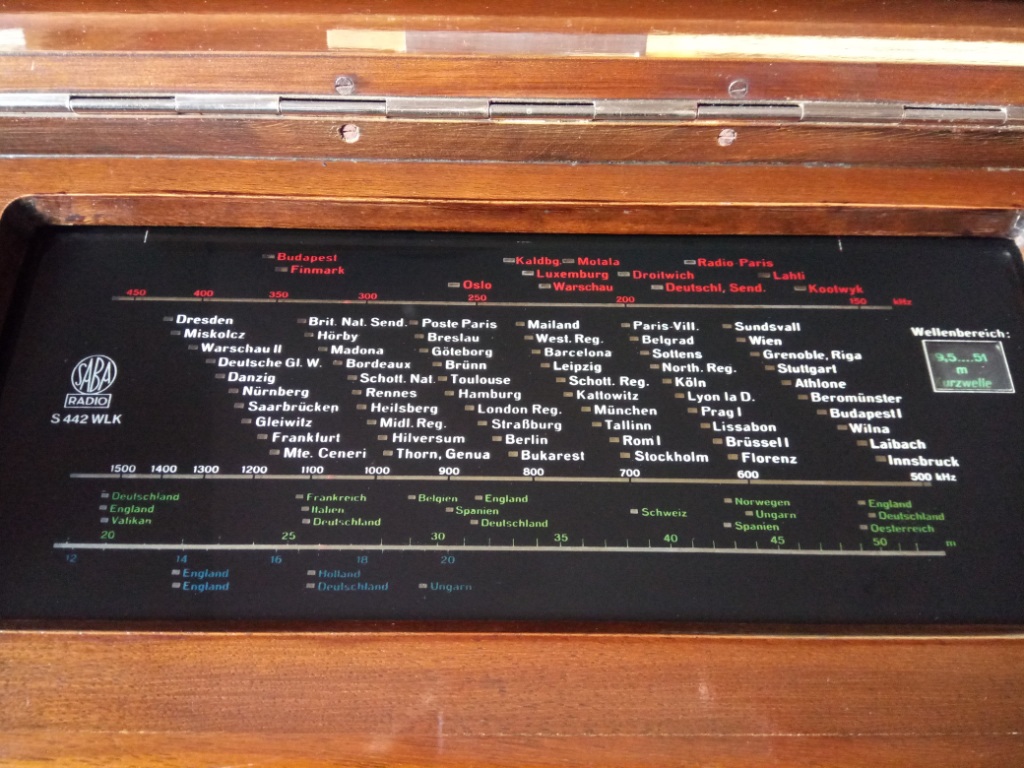

Die beiden Kurz-Wellenbereiche sind eingeteilt in 12 bis 19,5m und 19,5 bis 51m. Etwas kurios daran ist, das der Wellenbereich 12- 19,5m nur bis knapp zur Skalenmitte geht .
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Ja, der sehr schmale Bereich auf der Skala für einen der KW-Bereiche ist schon bemerkenswert. Man hat wohl bei der Bemessunge der Bauteile und Schaltung leichte Probleme gehabt ...
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
Re: Mehrstufen-Bandbreitenreglung beim Saba 442WLK von 1936
Hallo Zusammen!
Dieser Saba war auch mit dem etwas seltsamen KW Bereichs ein echter Fernempfänger. Die Vorstufe mit der AF 3 war für den KW Empfang sehr wichtig um eine ALR auch dort zu verwirklichen. Die Mischröhre EK 2 ist nicht optimal auf den oberen KW Bereichen. Eine Regelung der Steilheit über -g1 ALR ist hier nicht mehr ratsam, es muss eine feste -g1 Spannung angewendet werden. Erst bei der Nachfolgerin EK 3 war das Problem gelöst worden.
