Guten Tag,

ich schreibe den Beitrag zum Tramp WE 100 unter dem Namen "BernhardWGF" weiter da es noch Probleme mit meinen ersten Konto gibt.

Ich habe für Sie das Gerät einmal geöffnet. Das Gerät wurde in Modulen gebaut und ist dadurch sehr servicefreundlich.

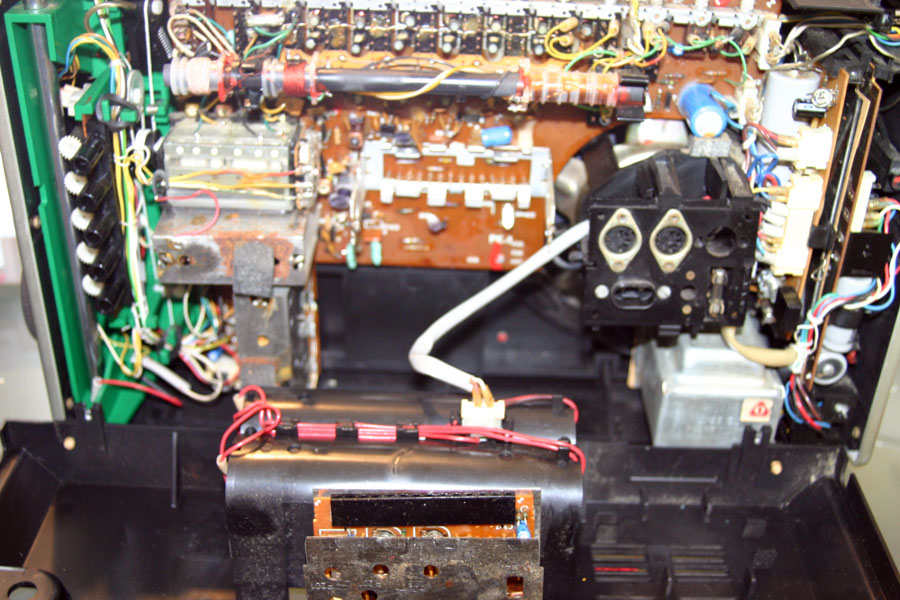

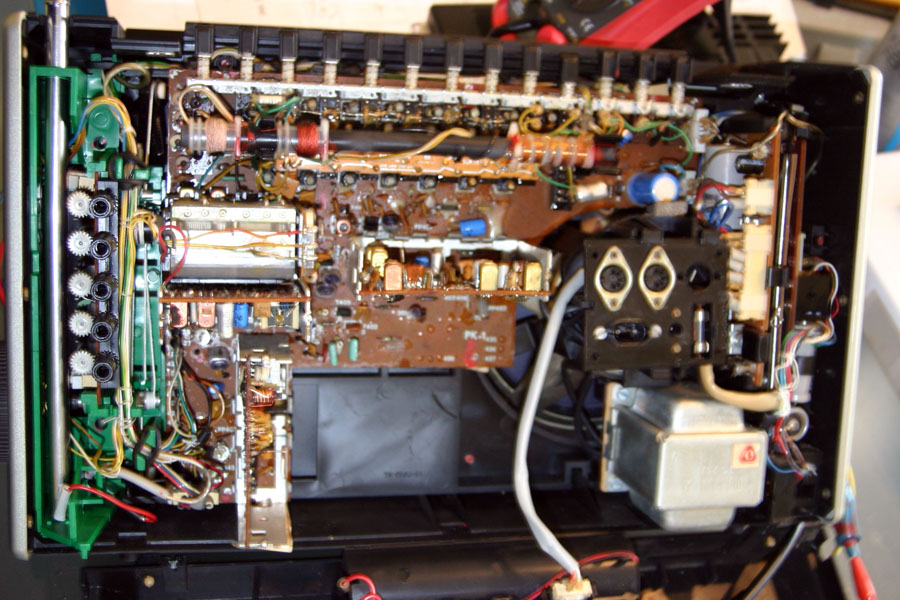

Sie sehen das Gerät mit allen Abschirmblechen entfernt. Links grün die Teleskopantenne, die Abstimmmechanik und Elektronik für die fünf UKW Festsenderspeicher. Daneben ein AM-Drehkondensator mir angesetztem Potentiometer für die UKW Abstimmung. Darunter horizontal das Modul (Abschirmung entfernt) für die Spannungserzeugung der UKW Sendereinstellung. Ganz unten in vertikaler Ausrichtung der UKW-Tuner ebenfalls als Modul.

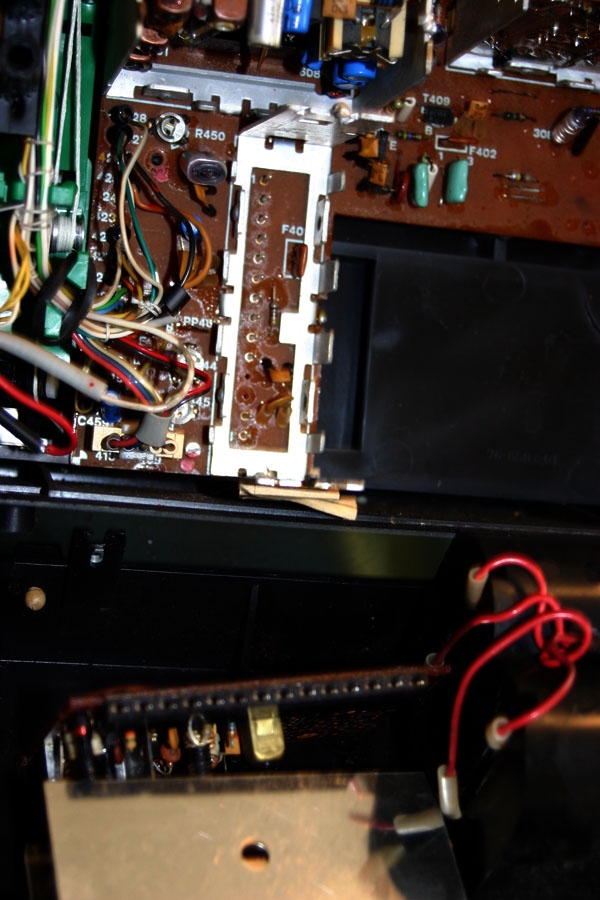

Im nächsten Bild wurde das UKW Tuner Modul gezogen. Diese Modulbauweise ist zwar sehr vorteilhaft, stellt aber auch die Achillesferse des Radios dar. Die Silberstiftkontakte fangen mit den Jahren an zu oxidieren wodurch der Empfang spürbar schlechter werden kann. Sollten Sie so ein Gerät mit schlechten Empfang haben, prüfen Sie zunächst auch die Steckverbindungen der Module.



Jetzt das Modul mit ZF Verstärker und Demodulator für AM und UKW.

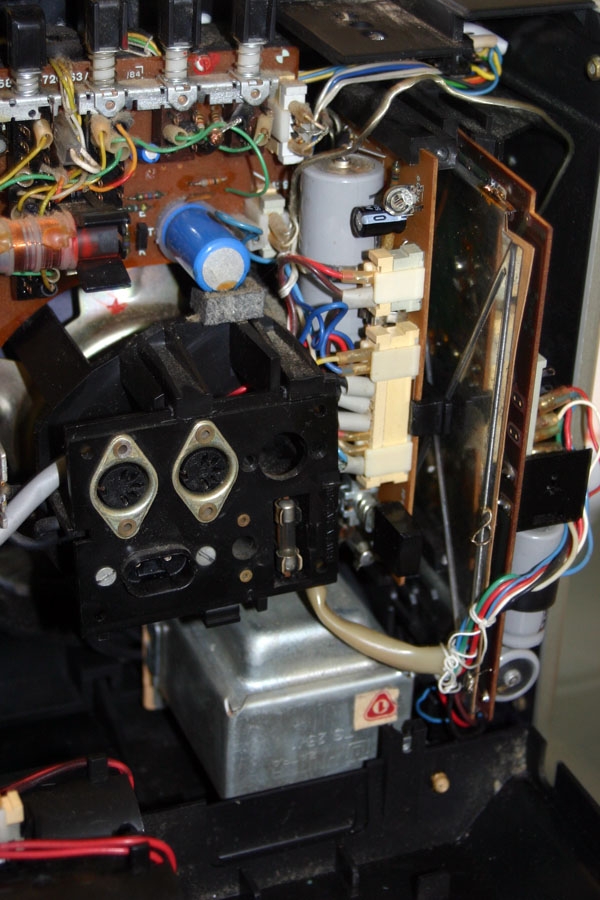

Zuletzt die Steckkarte mit der Stromversorgung und dem NF-Endverstärker (im Bild leicht herausgezogen).

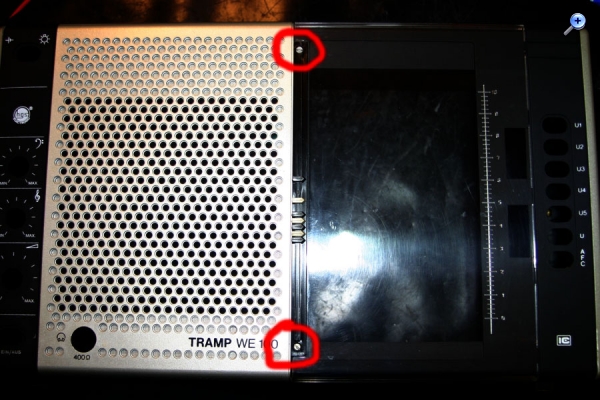

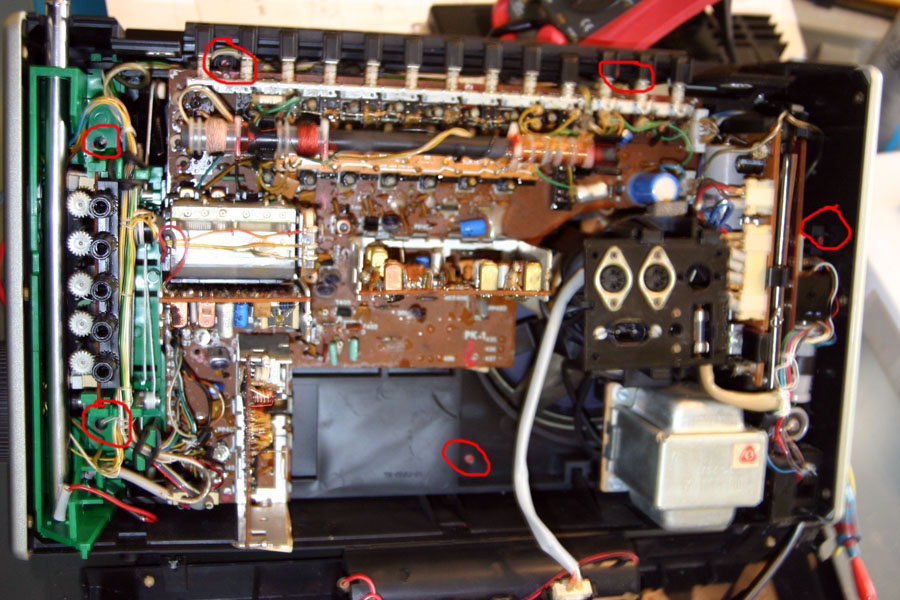

Im Internet finden Sie immer mal als Reparaturhinweis das der Lautsprecher mit dem Frontchassi verklebt wurde. Vergessen Sie das. Folgen Sie nicht den Anweisungen, denn das kann Ihr Gerät unter Umständen kaputt machen. Sie können das Chassi ohne Kraftaufwandu ausbauen. Lösen Sie dazu die Schrauben an den eingekreisten Stellen.

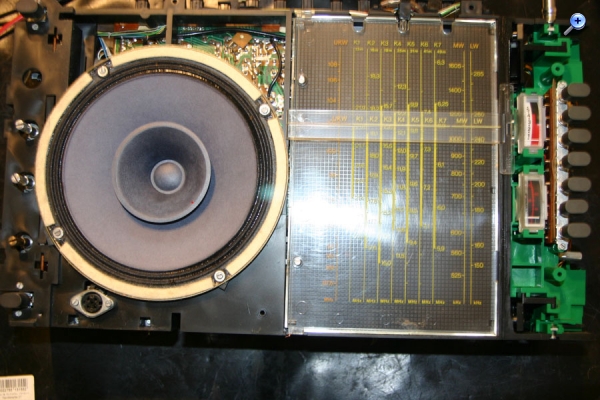

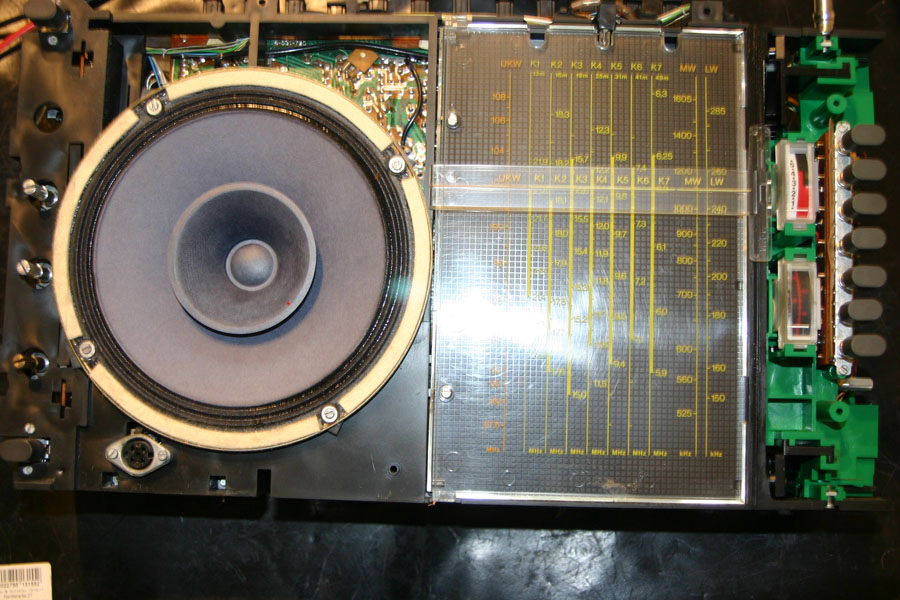

Jetzt können Sie das Radiochassi ganz normal und ohne rohe Kräfte nach hintern herausziehen.


Möchten Sie die Plexiglasabdeckung der Frequenzskala ausbauen um Sie zu reinigen gehen Sie wie folgt vor. Vergessen Sie alle Beschreibungen im Internet die auf Hebelbewegungen setzen, Sie zerstören damit Ihre Abdeckung.

Richtig wird es so gemacht.

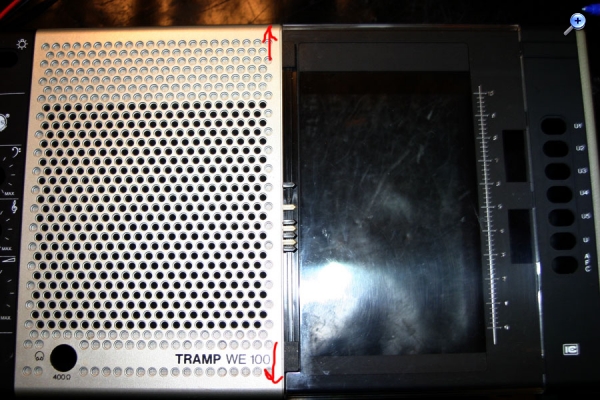

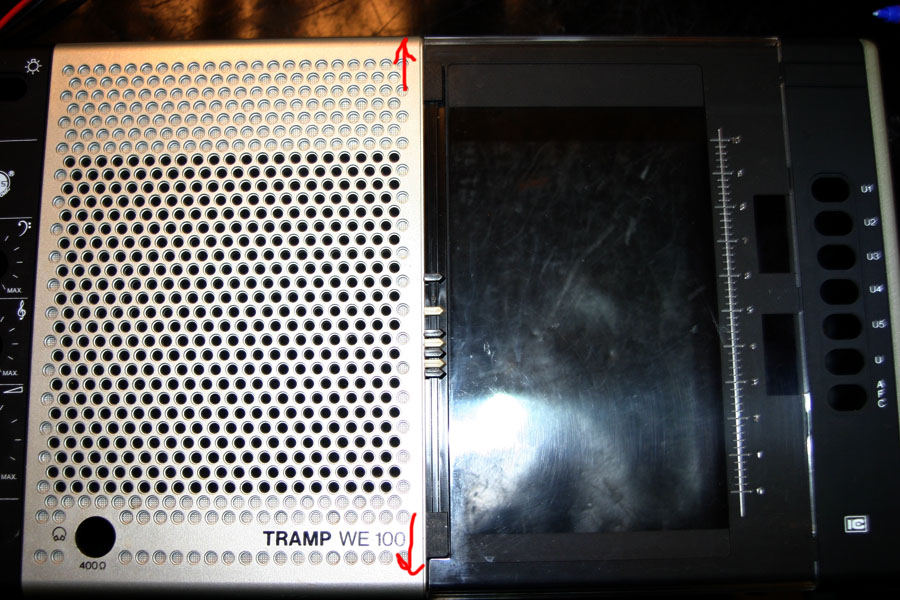

1. Schieben Sie die beiden schwarzen Endstücke der mechanischen Sendermarkierung weg wie es das Bild zeigt.

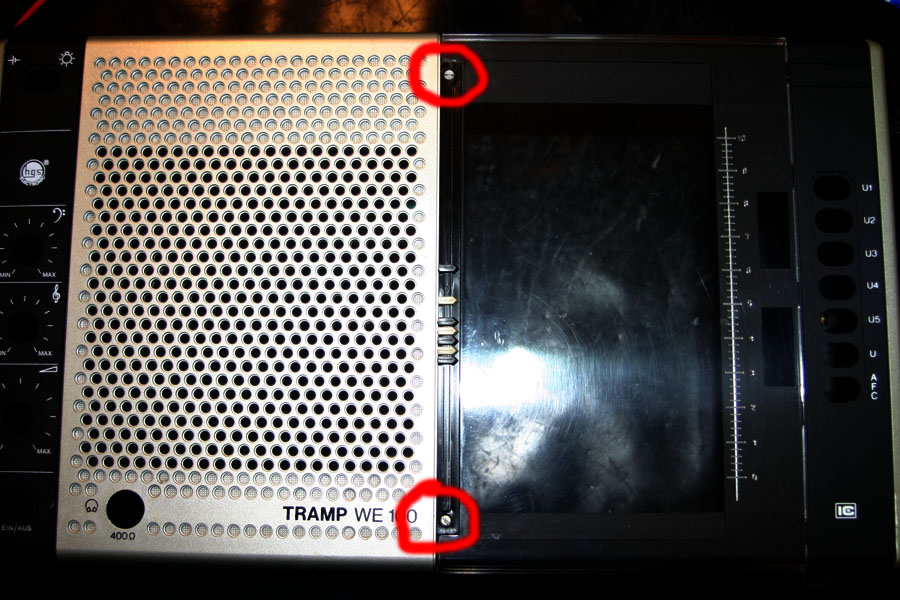

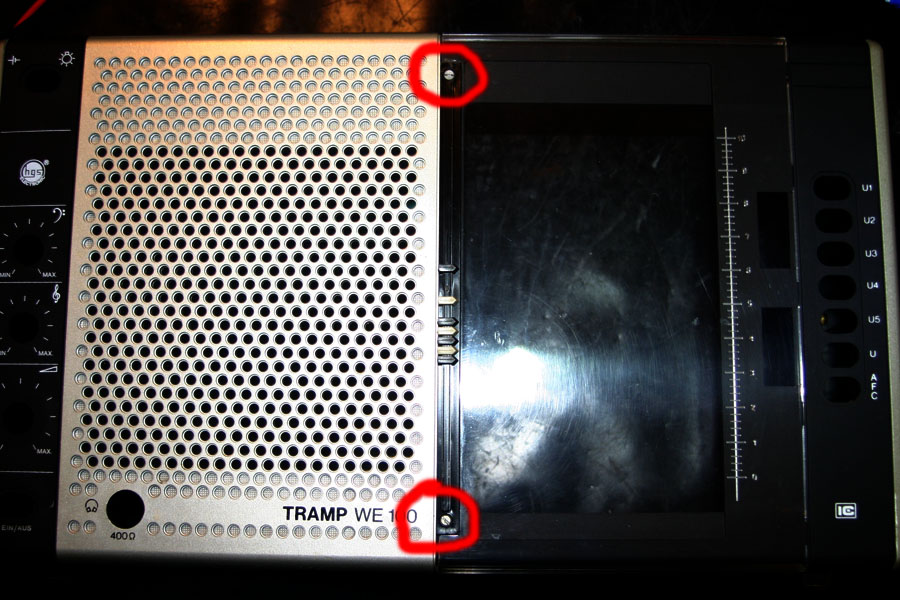

2. Lösen Sie jetzt die beiden rot markierten Schrauben.

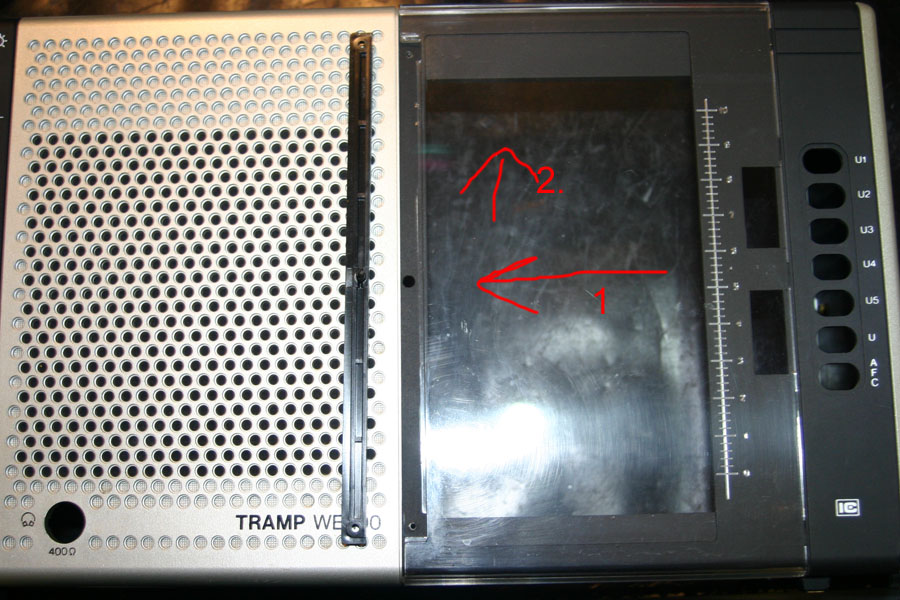

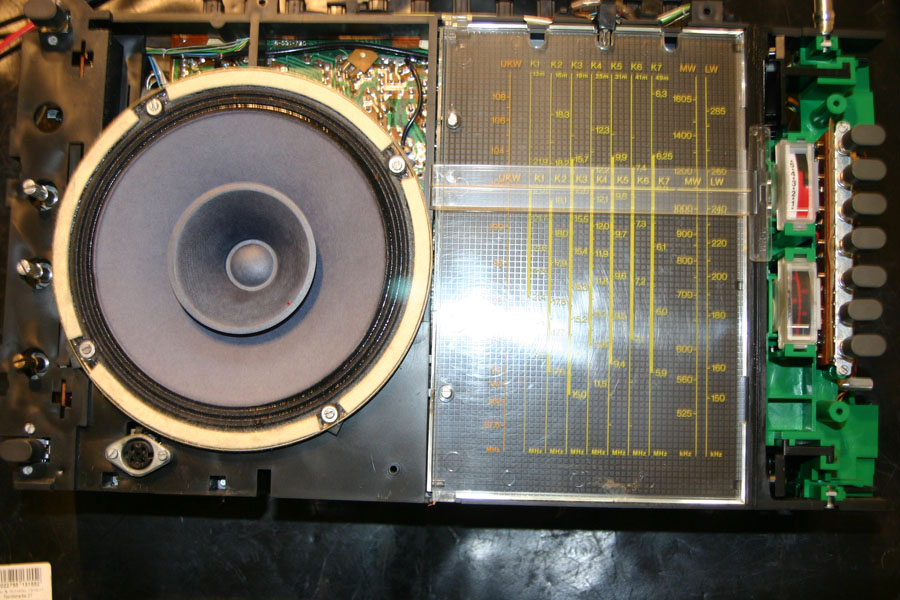

3. Ziehen Sie die Glasscheibe zuerst nach links und heben Sie das Glas nach ob ab.


Fertig. Nach der Reinigung und zum Zusammenbau gehen Sie alle Schritte in umgekehrter Reihenfolge durch.

Ich hoffe das Radio macht Ihnen (wenn Sie es denn haben) soviel Spaß wie mir.

Mit freundlichen Grüßen
Bernhard
