Re: Lang-und Mittelwellenempfänger Radiola M 40
Hallo Radiola-Freunde,

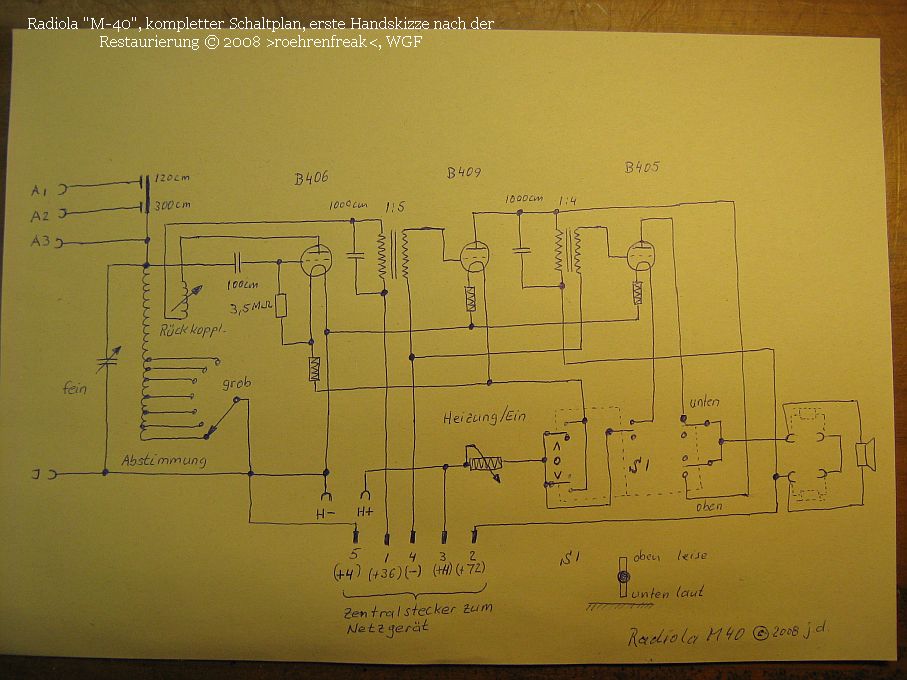

nun ist es soweit. Peters Radiola "M-40" ist wieder komplett und voll betriebsfähig, die Restaurierung damit endgültig abgeschlossen. Als "i-Tüpfelchen" noch im Anhang der komplette Schaltplan und der komfortable, sichere Steckanschluss an DL7RR´s wunderbaren Netzgerätes. Tja Peter - wenn das nicht mal ein Grund für einen Besuch bei uns, dem "Team Rhein-Main" ist. Diese Kostbarkeit möchten wir nämlich am liebsten Dir persönlich überreichen damit auf dem Transfer bloss nichts schief geht. Na? Wie wär´s?
Copyright-Anmerkung: der Schaltplan ist mein Eigentum und zu privater Nutzung freigegeben, jedwede andere Nutzung bedarf meiner vorherigen schriftlichen Zustimmung!
das hört sich ja wirklich sehr gut an und kann eigentlich nur durch eine persönliche Abholung als "i-Tüpfelchen" bei Euch gefeiert werden.
Ich denke, dies ist sicher und nur eine Frage des richtigen Termins ohne Schnee und Eis im neuen Jahr !
Herzliche Grüße (natürlich auch an Jürgen H.) und ein schönes Wochenende ! Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
Ich habe mir gerade in Ruhe Deine Bilder noch einmal angeschaut !

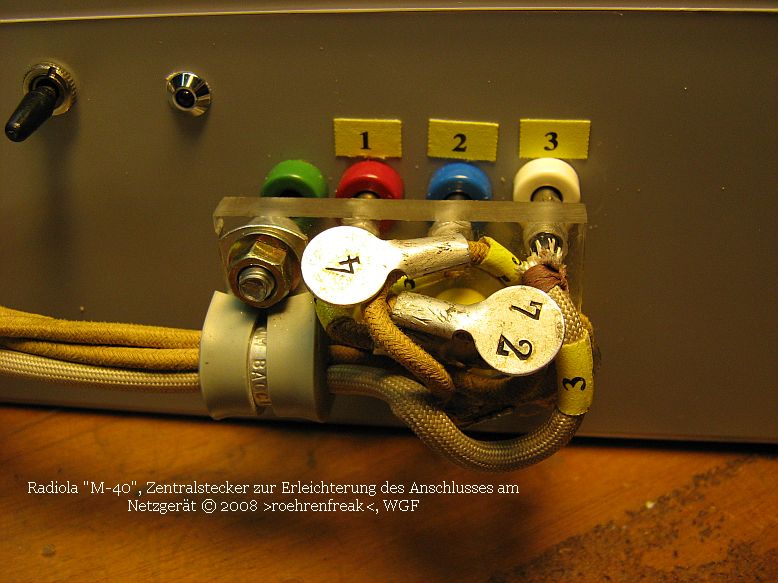

Der Zentralstecker zur Erleichterung des Anschlusses an Bernhards Netzteil ist ja ein tolles Stück aus Deiner Trickkiste !
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
im Grunde genommen eine einfache Kiste, schützt aber garantiert das Leben der Röhren. Wenn du eine wärest und bekämst plötzlich statt 4Volt mal kurz ein -zig-faches auf den Heizfaden geschmettert, hätteste auch keine Lust mehr. Es ist bei diesen - eigentlich - Batteriegeräten mit den vielen Strippen schnell passiert, versehentlich vertauscht angeschlossen, und Bernhards schönes Netzgerät bekäme womöglich auch "eine verbraten" und würde den Dienst quittieren. Das muss ja alles nicht sein. So - nun freue ich mich auf ein baldiges Treffen mit allem Drum und Dran. Bis dahin...
moppsen ist schon mal gar nicht meine Art, aber moddsen - nee - modifizieren schon eher. Wie Du dem Schaltplan entnehmen kannst ist Stift 5 sowohl Masse als auch Heizung "Minus". Im Netzgerät habe ich also beides zusammen gelegt. Für die Gittervorspannungserzeugung konnte somit eine der frei gewordenen Buchsen genutzt werden, sie hat die Ziffer "4". Mit einem zusätzlich eingezogenen Draht im Kabelbaum wird nun die Heizspannung zum Heizregler geführt, die beiden am Radio rückwärtig angebrachten Klemmen "+" und "-" für den Heiz-Akku werden nicht mehr beschaltet!
ich freue mich natürlich auch auf das Treffen mit allem Drum und drann (aber keine "Verbratung" durch den M 40 mit seinem Netzgerät).
Vielleicht möchtest Du, Bernhard, mitkommen ?
Wir müssten dann so planen, dass ich (wir) 1x übernachte (n) !
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
ja lieber Peter danke für Dein Angebot,aber ich kann nicht da ich im nächsten halben Jahr durch diverse Termine tatsächlich völlig ausgebucht bin. Jagd und Fliegenfischerei wo ich Kfz.-bedingt mitgenommen werde,sowie diverse andere Dinge stehen an.Wenn Ihr Euch trefft dann wünsche ich Euch viel Spaß und schöne 2 Tage.Laßt die braunen Kondensatoren knallen,aber nicht so laut damit ich wenigstens nachts schlafen kann!
Hallo Bernhard, hallo Peter, Ich hätte mich gefreut Euch gemeinsam kennen lernen zu dürfen. Schade dass es nicht klappt Bernhard, aber aufgeschoben ist bekanntlich nicht aufgehoben. Peter, wenn Du einen Termin finden könntest der vor Ende März liegt, kannst Du gerne bei uns im Gästezimmer übernachten. Meine Frau und ich würden uns freuen. Im April sind wir auf See und danach immer wieder mal im Schwarzwald. Eine Epfehlung wäre, auf der Rückfahrt nach Berlin einen Abstecher nach Bad Laaspe ins dortige Radiomuseum zu machen. Das könnten wir sicherlich von hier aus organisieren. Viele Grüsse Jürgen H.
